Электросхема Модуль управления системой впрыска дизельного топлива Common Rail (CDI) для Mercedes-Benz R-class (W251) 2005—2020
Список элементов схемы Модуль управления системой впрыска дизельного топлива Common Rail (CDI) для Mercedes-Benz R-class (W251) 2005—2020
| Item |
Designation |
Coordinates |
| B28/8 |
Датчик перепада давления (DPF) |
23L |
| B37 |
Датчик педали акселератора |
21L |
| F4 |
Блок предохранителей и реле в грузовом отсеке |
26L |
| F4f57 |
Предохранитель 57 |
27L |
| F4kO |
Модуль реле топливного насоса |
25L |
| F32 |
Передний предварительный предохранитель |
15L |
| F32f7 |
Предохранитель 7 |
13K |
| F58 |
Блок предохранителей и реле в моторном отсеке |
4L
9L |
| F58f101 |
Предохранитель 101 |
7L |
| F58f103 |
Предохранитель 103 |
6L |
| F58f105 |
Предохранитель 105 |
1L |
| F58f120 |
Предохранитель 120 |
3L |
| F58kC |
Реле циркуляционного насоса охлаждающей жидкости |
5L |
| M4/7 |
Электрический двигатель всасывающего вентилятора и кондиционер со встроенным управлением |
11L |
| N3/9 |
Модуль управления CDI |
4A
12A
20A
25A |
| W2/1 |
Земля (правая передняя - вентилятор) |
11H |
| W16/3 |
Земля (выходная масса - компонентный отсек - слева) |
4E |
| X25/2 |
Разъем моторного / внутреннего отсека |
17H
22E |
| X30/19 |
Разъем распределителя напряжения со стороны пассажира (CAN C) |
18L |

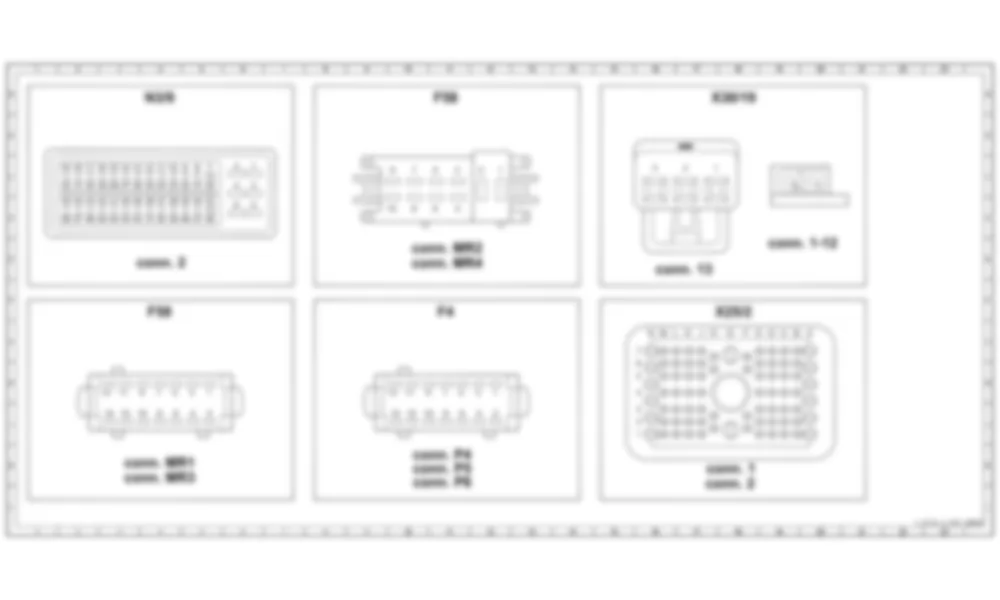

Распиновка разъемов схемы Модуль управления системой впрыска дизельного топлива Common Rail (CDI) для Mercedes-Benz R-class (W251) 2005—2020
Расположение элементов для Mercedes-Benz R-class (W251) 2005—2020
Где находится - B37 - Датчик педали акселератора - для Mercedes-Benz R-class (W251) 2005—2020
Где находится - B37 - Датчик педали акселератора - для Mercedes-Benz R-class (W251) 2005—2020
Где находится - F32 - Передний предварительный предохранитель - для Mercedes-Benz R-class (W251) 2005—2020
Где находится - F32 - Передний предварительный предохранитель - для Mercedes-Benz R-class (W251) 2005—2020
Где находится - F4 - Блок предохранителей и реле в грузовом отсеке - для Mercedes-Benz R-class (W251) 2005—2020
Где находится - F4 - Блок предохранителей и реле в грузовом отсеке - для Mercedes-Benz R-class (W251) 2005—2020
Где находится - F58 - Блок предохранителей и реле в моторном отсеке - для Mercedes-Benz R-class (W251) 2005—2020
Где находится - F58 - Блок предохранителей и реле в моторном отсеке - для Mercedes-Benz R-class (W251) 2005—2020
Где находится - F58 - Блок предохранителей и реле в моторном отсеке - для Mercedes-Benz R-class (W251) 2005—2020
Где находится - M4/7 - Электрический двигатель всасывающего вентилятора и кондиционер со встроенным управлением - для Mercedes-Benz R-class (W251) 2005—2020
Где находится - M4/7 - Электрический двигатель всасывающего вентилятора и кондиционер со встроенным управлением - для Mercedes-Benz R-class (W251) 2005—2020
Где находится - N3/9 - Модуль управления CDI - для Mercedes-Benz R-class (W251) 2005—2020
Где находится - N3/9 - Модуль управления CDI - для Mercedes-Benz R-class (W251) 2005—2020
Где находится - W16/3 - Земля (выходная масса - компонентный отсек - слева) - для Mercedes-Benz R-class (W251) 2005—2020
Где находится - W16/3 - Земля (выходная масса - компонентный отсек - слева) - для Mercedes-Benz R-class (W251) 2005—2020
Где находится - W16/3 - Земля (выходная масса - компонентный отсек - слева) - для Mercedes-Benz R-class (W251) 2005—2020
Где находится - W2/1 - Земля (правая передняя - вентилятор) - для Mercedes-Benz R-class (W251) 2005—2020
Где находится - W2/1 - Земля (правая передняя - вентилятор) - для Mercedes-Benz R-class (W251) 2005—2020
Где находится - X25/2 - Разъем моторного / внутреннего отсека - для Mercedes-Benz R-class (W251) 2005—2020
Где находится - X25/2 - Разъем моторного / внутреннего отсека - для Mercedes-Benz R-class (W251) 2005—2020
Где находится - X25/2 - Разъем моторного / внутреннего отсека - для Mercedes-Benz R-class (W251) 2005—2020
Где находится - X25/2 - Разъем моторного / внутреннего отсека - для Mercedes-Benz R-class (W251) 2005—2020
Где находится - X25/2 - Разъем моторного / внутреннего отсека - для Mercedes-Benz R-class (W251) 2005—2020
Где находится - X25/2 - Разъем моторного / внутреннего отсека - для Mercedes-Benz R-class (W251) 2005—2020
Где находится - X25/2 - Разъем моторного / внутреннего отсека - для Mercedes-Benz R-class (W251) 2005—2020
Где находится - X30/19 - Разъем распределителя напряжения со стороны пассажира (CAN C) - для Mercedes-Benz R-class (W251) 2005—2020
Где находится - X30/19 - Разъем распределителя напряжения со стороны пассажира (CAN C) - для Mercedes-Benz R-class (W251) 2005—2020
