Электросхема Наклонно-сдвижная крыша (SR) для Mercedes-Benz M-class (W163) 1997—2005
Список элементов схемы Наклонно-сдвижная крыша (SR) для Mercedes-Benz M-class (W163) 1997—2005
| Item |
Designation |
Coordinates |
| A1 |
Приборный щиток |
11L |
| A1r1 |
Реостат подсветки приборов |
11K |
| A1s2 |
Переключатель настройки часов |
11K |
| F1 |
Модуль предохранителей и реле |
1B
20B |
| F1f4 |
Предохранитель 4 |
18C |
| F1f9 |
Предохранитель 9 |
10C |
| F1k5 |
Реле контура 58 |
7C |
| F1k14 |
Реле комфорта |
3C |
| G1 |
Аккумулятор |
2K |
| M12 |
Привод подъемно-сдвижной крыши в сборе |
21L |
| N10 |
Универсальный модуль |
2A
13A |
| N10/1 |
Модуль расширенной активности (EAM) |
26A |
| S4 |
Комбинированный переключатель |
4L |
| S4s3 |
Выключатель |
5K |
| S13/2 |
Переключатель подъема / подъема крыши |
16L |
| S13/2s1 |
Переключатель движения вперед / назад на крыше |
16K |
| S13/2s2 |
Переключатель подъема / опускания крыши |
17K |
| U40 |
Действительно для стран с дневными ходовыми огнями |
7A |
| W16/4 |
Земля (выходная масса - компонентный отсек - справа) |
2L
3F |
| X4/37 |
Клеммная колодка (контур 30) |
1G |
| X12/3 |
Клеммная колодка (цепь 30, 15, 31, 3-контактный) |
2E
18L |
| X18/2 |
Соединитель для внутренней / крыши |
25E |
| Z50/1 |
Муфта разъема кабины (контур 58d) |
12F |
| Z50/5 |
Соединительная муфта цепи 30 кабины экипажа |
3H |
| Z54/3 |
Соединительная муфта крыши (контур 31) |
18H |
| Z54/4 |
Соединительная муфта крыши (контур 58d) |
14F |

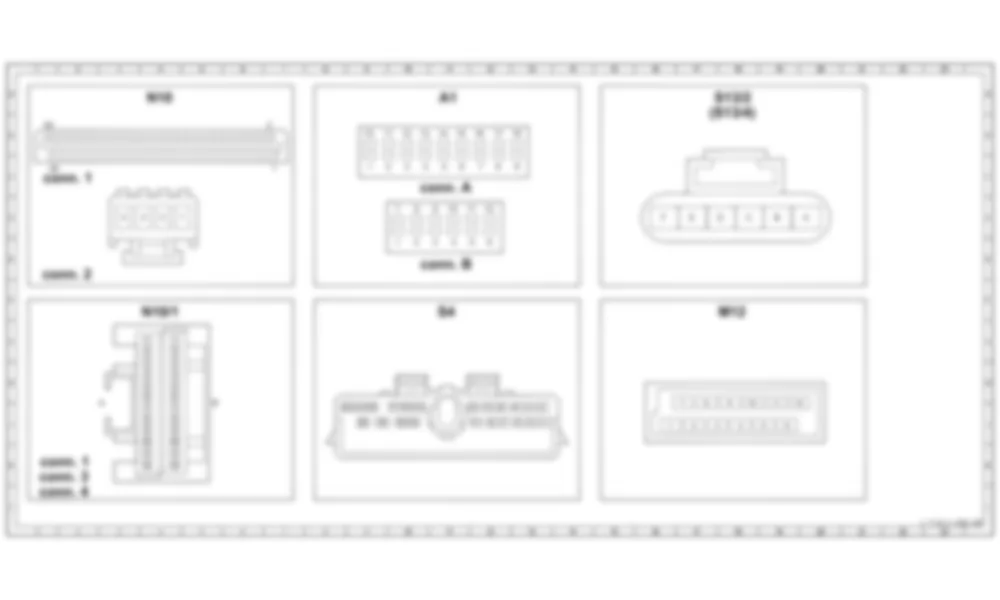

Распиновка разъемов схемы Наклонно-сдвижная крыша (SR) для Mercedes-Benz M-class (W163) 1997—2005
Расположение элементов для Mercedes-Benz M-class (W163) 1997—2005
Где находится - A1 - Instrument cluster Passenger compartment in left side of dashboard - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - A1 - Instrument cluster Passenger compartment in left side of dashboard - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - A1 - Left turn signal indicator lamp On dash forward of steering column (part of A1) - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - A1 - Left turn signal indicator lamp On dash forward of steering column (part of A1) - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - A1 - Right turn signal indicator lamp On dash forward of steering column (part of A1) - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - A1 - Right turn signal indicator lamp On dash forward of steering column (part of A1) - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - A1 - High beam indicator lamp On dash forward of steering column (part of A1) - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - A1 - High beam indicator lamp On dash forward of steering column (part of A1) - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - A1 - Fuel reserve indicator lamp On dash forward of steering column (part of A1) - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - A1 - Fuel reserve indicator lamp On dash forward of steering column (part of A1) - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - A1 - Generator charge indicator lamp On dash forward of steering column (part of A1) - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - A1 - Generator charge indicator lamp On dash forward of steering column (part of A1) - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - A1 - Brake pad wear indicator lamp On dash forward of steering column (part of A1) - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - A1 - Brake pad wear indicator lamp On dash forward of steering column (part of A1) - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - A1 - Brake fluid parking brake and brake distribution warning lamp On dash - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - A1 - Brake fluid parking brake and brake distribution warning lamp On dash - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - A1 - Instrument illumination Part inside of A1) - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - A1 - Instrument illumination Part inside of A1) - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - A1 - Seat belt reminder lamp On dash forward of steering column (part of A1) - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - A1 - Seat belt reminder lamp On dash forward of steering column (part of A1) - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - A1 - Low ECL indicator lamp On dash forward of steering column (part of A1) - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - A1 - Low ECL indicator lamp On dash forward of steering column (part of A1) - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - A1 - Low engine oil level indicator lamp On dash forward of steering column (part of A1) - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - A1 - Low engine oil level indicator lamp On dash forward of steering column (part of A1) - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - A1 - Low windshield washer fluid level indicator lamp On dash forward of steering column (part of A1) - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - A1 - Low windshield washer fluid level indicator lamp On dash forward of steering column (part of A1) - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - A1 - Airbag indicator and warning lamp On dash forward of steering column (part of A1) - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - A1 - Airbag indicator and warning lamp On dash forward of steering column (part of A1) - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - A1 - Preglow indicator lamp On dash forward of steering column (part of A1) - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - A1 - Preglow indicator lamp On dash forward of steering column (part of A1) - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - A1 - ABS MIL On dash forward of steering column (part of A1) - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - A1 - ABS MIL On dash forward of steering column (part of A1) - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - A1 - CHECK ENGINE indicator lamp On dash forward of steering column (part of A1) - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - A1 - CHECK ENGINE indicator lamp On dash forward of steering column (part of A1) - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - A1 - LIM (variable speed limiter) MIL - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - A1 - LIM (variable speed limiter) MIL - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - A1 - EDC MIL - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - A1 - EDC MIL - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - A1 - ETS malfunction indicator lamp On dash forward of steering column (part of A1) - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - A1 - ETS malfunction indicator lamp On dash forward of steering column (part of A1) - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - A1 - ETS warning lamp On dash forward of steering column (part of A1) - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - A1 - ETS warning lamp On dash forward of steering column (part of A1) - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - A1 - Steering lock warning lamp On dash forward of steering column (part of A1) - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - A1 - Steering lock warning lamp On dash forward of steering column (part of A1) - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - A1 - ESP malfunction indicator lamp On dash forward of steering column (part of A1) - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - A1 - ESP malfunction indicator lamp On dash forward of steering column (part of A1) - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - A1 - LOW RANGE indicator lamp On dash forward of steering column (part of A1) - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - A1 - LOW RANGE indicator lamp On dash forward of steering column (part of A1) - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - A1 - AIRBAG OFF indicator lamp On dash forward of steering column (part of A1) - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - A1 - AIRBAG OFF indicator lamp On dash forward of steering column (part of A1) - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - A1 - Fog lamp indicator lamp On dash forward of steering column (part of A1) - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - A1 - Fog lamp indicator lamp On dash forward of steering column (part of A1) - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - A1 - Warning buzzer Part inside of A1 - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - A1 - Warning buzzer Part inside of A1 - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - A1 - ECT gauge On dash forward of steering column (part of A1) - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - A1 - ECT gauge On dash forward of steering column (part of A1) - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - A1 - Fuel level gauge On dash forward of steering column (part of A1) - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - A1 - Fuel level gauge On dash forward of steering column (part of A1) - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - A1 - Outside temperature indicator On dash forward of steering column (part of A1) - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - A1 - Outside temperature indicator On dash forward of steering column (part of A1) - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - A1 - Tachometer On dash forward of steering column (part of A1) - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - A1 - Tachometer On dash forward of steering column (part of A1) - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - A1 - Electronic clock On dash forward of steering column (part of A1) - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - A1 - Electronic clock On dash forward of steering column (part of A1) - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - A1 - Electronic speedometer On dash forward of steering column (part of A1) - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - A1 - Electronic speedometer On dash forward of steering column (part of A1) - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - A1 - Instrument illumination rheostat - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - A1 - Instrument illumination rheostat - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - A1 - Digital clock display illumination switch - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - A1 - Digital clock display illumination switch - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - A1 - Clock setting switch On dash forward of steering column (part of A1) - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - A1 - Clock setting switch On dash forward of steering column (part of A1) - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - A1 - Trip odometer reset button On dash forward of steering column (part of A1) - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - A1 - Trip odometer reset button On dash forward of steering column (part of A1) - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - A1r1 - Instrument illumination rheostat - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - A1r1 - Instrument illumination rheostat - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - A1s2 - Clock setting switch On dash forward of steering column (part of A1) - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - A1s2 - Clock setting switch On dash forward of steering column (part of A1) - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Fuse and relay box Left rear of engine compartment - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Fuse and relay box Left rear of engine compartment - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Fusebox conn. for AAM Left rear of engine compartment underside of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Fusebox conn. for AAM Left rear of engine compartment underside of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Fusebox fuse 1 Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Fusebox fuse 1 Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Fusebox fuse 2 Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Fusebox fuse 2 Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Fusebox fuse 3 Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Fusebox fuse 3 Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Fusebox fuse 4 Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Fusebox fuse 4 Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Fusebox fuse 5 Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Fusebox fuse 5 Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Fusebox fuse 6 Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Fusebox fuse 6 Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Fusebox fuse 7 Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Fusebox fuse 7 Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Fusebox fuse 8 Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Fusebox fuse 8 Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Fusebox fuse 9 Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Fusebox fuse 9 Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Fusebox fuse 10 Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Fusebox fuse 10 Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Fusebox fuse 11 Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Fusebox fuse 11 Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Fusebox fuse 12 Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Fusebox fuse 12 Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Fusebox fuse 13 Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Fusebox fuse 13 Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Fusebox fuse 14 Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Fusebox fuse 14 Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Fusebox fuse 15 Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Fusebox fuse 15 Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Fusebox fuse 16 Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Fusebox fuse 16 Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Fusebox fuse 17 Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Fusebox fuse 17 Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Fusebox fuse 18 Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Fusebox fuse 18 Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Fusebox fuse 19 Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Fusebox fuse 19 Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Fusebox fuse 20 Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Fusebox fuse 20 Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Fusebox fuse 21 Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Fusebox fuse 21 Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Fusebox fuse 22 Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Fusebox fuse 22 Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Fusebox fuse 23 Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Fusebox fuse 23 Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Fusebox fuse 24 Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Fusebox fuse 24 Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Fusebox fuse 25 Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Fusebox fuse 25 Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Fusebox fuse 26 Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Fusebox fuse 26 Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Fusebox fuse 27 Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Fusebox fuse 27 Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Fusebox fuse 28 Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Fusebox fuse 28 Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Fusebox fuse 29 Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Fusebox fuse 29 Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Fusebox fuse 30 Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Fusebox fuse 30 Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Fusebox fuse 31 Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Fusebox fuse 31 Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Fusebox fuse 32 Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Fusebox fuse 32 Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Fusebox fuse 33 Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Fusebox fuse 33 Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Fusebox fuse 34 Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Fusebox fuse 34 Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Fusebox fuse 35 Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Fusebox fuse 35 Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Fusebox fuse 36 Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Fusebox fuse 36 Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Fusebox fuse 37 Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Fusebox fuse 37 Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Fusebox fuse 38 Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Fusebox fuse 38 Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Fusebox fuse 39 Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Fusebox fuse 39 Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Fusebox fuse 40 Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Fusebox fuse 40 Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Fusebox fuse 41 Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Fusebox fuse 41 Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Fusebox fuse 42 Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Fusebox fuse 42 Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Fusebox fuse 43 Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Fusebox fuse 43 Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Fusebox fuse 44 Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Fusebox fuse 44 Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Fusebox fuse 45 Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Fusebox fuse 45 Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Fusebox fuse 46 Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Fusebox fuse 46 Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Fusebox fuse 47 Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Fusebox fuse 47 Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Fusebox fuse 48 Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Fusebox fuse 48 Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Rear window defroster relay Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Rear window defroster relay Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Two-tone horn relay Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Two-tone horn relay Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Fuel pump relay Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Fuel pump relay Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Left turn signal relay Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Left turn signal relay Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Cir. 58 relay Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Cir. 58 relay Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - ESP stop lamp suppression Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - ESP stop lamp suppression Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Right turn signal relay Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Right turn signal relay Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Starter relay Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Starter relay Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Cir. 58R relay Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Cir. 58R relay Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Fusebox relay k10 Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Fusebox relay k10 Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Cir. 15 delayed relay Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Cir. 15 delayed relay Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Cir. 15 relay Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Cir. 15 relay Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Cir. 58L relay Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Cir. 58L relay Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Convenience relay Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Convenience relay Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Right front power window relay Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Right front power window relay Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Front wiper motor relay Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Front wiper motor relay Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Left front power window relay Left rear of engine compartment to side of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Left front power window relay Left rear of engine compartment to side of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Circulation pump relay Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Circulation pump relay Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - CL all doors lock relay Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - CL all doors lock relay Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Blower motor relay Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Blower motor relay Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Low beam headlamp relay Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Low beam headlamp relay Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Eng. cooling fan stage 1 relay Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Eng. cooling fan stage 1 relay Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Eng. cooling fan stage 2 relay Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Eng. cooling fan stage 2 relay Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - AIR relay Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - AIR relay Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Rear fog lamp relay Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Rear fog lamp relay Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Front fog lamp relay Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Front fog lamp relay Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Alarm horn relay Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1 - Alarm horn relay Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1f4 - Fusebox fuse 4 Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1f4 - Fusebox fuse 4 Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1f4 - Fusebox fuse 40 Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1f4 - Fusebox fuse 40 Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1f4 - Fusebox fuse 41 Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1f4 - Fusebox fuse 41 Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1f4 - Fusebox fuse 42 Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1f4 - Fusebox fuse 42 Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1f4 - Fusebox fuse 43 Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1f4 - Fusebox fuse 43 Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1f4 - Fusebox fuse 44 Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1f4 - Fusebox fuse 44 Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1f4 - Fusebox fuse 45 Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1f4 - Fusebox fuse 45 Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1f4 - Fusebox fuse 46 Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1f4 - Fusebox fuse 46 Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1f4 - Fusebox fuse 47 Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1f4 - Fusebox fuse 47 Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1f4 - Fusebox fuse 48 Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1f4 - Fusebox fuse 48 Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1f9 - Fusebox fuse 9 Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1f9 - Fusebox fuse 9 Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1k14 - Convenience relay Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1k14 - Convenience relay Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1k5 - Cir. 58 relay Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - F1k5 - Cir. 58 relay Left rear of engine compartment top of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - G1 - Battery Engine compartment right rear on firewall - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - G1 - Battery Engine compartment right rear on firewall - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - N10 - All Activity Module (AAM) Engine compartment left rear - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - N10 - All Activity Module (AAM) Engine compartment left rear - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - N10 - AAM conn. 2 Engine compartment left side - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - N10 - AAM conn. 2 Engine compartment left side - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - N10 - AAM conn. 3 Engine compartment left side - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - N10 - AAM conn. 3 Engine compartment left side - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - N10 - AAM conn. 4 Engine compartment left side - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - N10 - AAM conn. 4 Engine compartment left side - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - N10 - AAM conn. 5 Engine compartment left side - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - N10 - AAM conn. 5 Engine compartment left side - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - N10 - AAM conn. 6 Engine compartment left side - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - N10 - AAM conn. 6 Engine compartment left side - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - N10/1 - Extended All Activity Module (AAM) Interior compartment left side behind instrument cluster - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - S13/2 - Sliding pop-up roof switch Passenger compartment at center of windshield header - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - S13/2 - Roof forward/backward Passenger compartment at center of windshield header - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - S13/2 - Roof raise/lower Passenger compartment at center of windshield header - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - S13/2s1 - Roof forward/backward Passenger compartment at center of windshield header - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - S13/2s2 - Roof raise/lower Passenger compartment at center of windshield header - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - S4 - Combination switch Passenger compartment to right of steering wheel - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - S4 - Combination switch Passenger compartment to right of steering wheel - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - S4 - Turn signal switch Passenger compartment left side of steering column - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - S4 - Turn signal switch Passenger compartment left side of steering column - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - S4 - Combi. switch conn Passenger compartment on steering column - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - S4 - Combi. switch conn Passenger compartment on steering column - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - S4 - Light switch - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - S4 - Light switch - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - S4 - Windshield washer system switch - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - S4 - Windshield washer system switch - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - S4 - Wipe switch - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - S4 - Wipe switch - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - S4 - Hazard flasher switch - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - S4 - Hazard flasher switch - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - S4 - CC switch Passenger compartment left side of steering column - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - S4 - CC switch Passenger compartment left side of steering column - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - S4 - Memory recall Passenger compartment left side of steering column - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - S4 - Memory recall Passenger compartment left side of steering column - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - S4 - Off Passenger compartment left side of steering column - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - S4 - Off Passenger compartment left side of steering column - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - S4 - Control contact Passenger compartment left side of steering column - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - S4 - Control contact Passenger compartment left side of steering column - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - S4 - Coolant level indicator switch Engine compartment - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - S4 - Coolant level indicator switch Engine compartment - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - S4 - Windshield washer fluid level indicator switch Engine compartment left front at fender - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - S4 - Windshield washer fluid level indicator switch Engine compartment left front at fender - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - S4s3 - Light switch - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - S4s3 - Light switch - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - W16/4 - Ground (output) Engine compartment right rear - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - X12/3 - Fusebox Cir. 30 terminal Left rear of engine compartment top rear of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - X12/3 - Fusebox Cir. 15 terminal Left rear of engine compartment top rear of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - X12/3 - Fusebox Cir. 31 terminal Left rear of engine compartment top rear of fusebox - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - X18/2 - Taillamp harn. conn. Left rear of engine compartment in fuse box and relay box - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - X18/2 - Coolant and heater booster ON switch connector Left rear engine compartment - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - X18/2 - Cockpit and roof connector Left rear engine compartment - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - X18/2 - Interior/right engine compartment connector Left rear engine compartment - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - X18/2 - Right cockpit/engine compartment connector Left rear engine compartment - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - X18/2 - Left cockpit/engine compartment connector Left rear engine compartment - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - X4/37 - Terminal block (circuit 30) Passenger footwell near right A pillar - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - Z50/1 - Solder splice 1 Passenger compartment left side of dash - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - Z50/1 - Rear fog lamp connector sleeve (cockpit) Passenger compartment left side of dashboard - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - Z50/1 - CAN-L solder splice Passenger compartment left side of dash - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - Z50/1 - CAN-H solder splice Passenger compartment left side of dash - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - Z50/1 - Pivot window cockpit connector sleeve Passenger compartment left side of dashboard - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - Z50/1 - Cockpit connector sleeve (circuit 56b) Passenger compartment left side of dashboard - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - Z50/1 - Rear fog lamp connector sleeve (cockpit) Passenger compartment left side of dashboard - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - Z50/1 - Cockpit connector sleeve instrument cluster/headlamp adjusting range [LWR] diagnosis - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - Z50/1 - Cockpit connector sleeve diagnosis - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - Z50/1 - Cockpit connector sleeve (circuit 50) - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - Z50/5 - Solder splice 15 Passenger compartment left side of dash - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - Z54/3 - Cir. 31 solder splice Passenger compartment center of windshield header - для Mercedes-Benz M-class (W163) 1997—2005
Где находится - Z54/4 - Roof connector sleeve (circuit 58d) - для Mercedes-Benz M-class (W163) 1997—2005
Не нашел свой автомобиль? смотри здесь -> DiagnostData.com!
