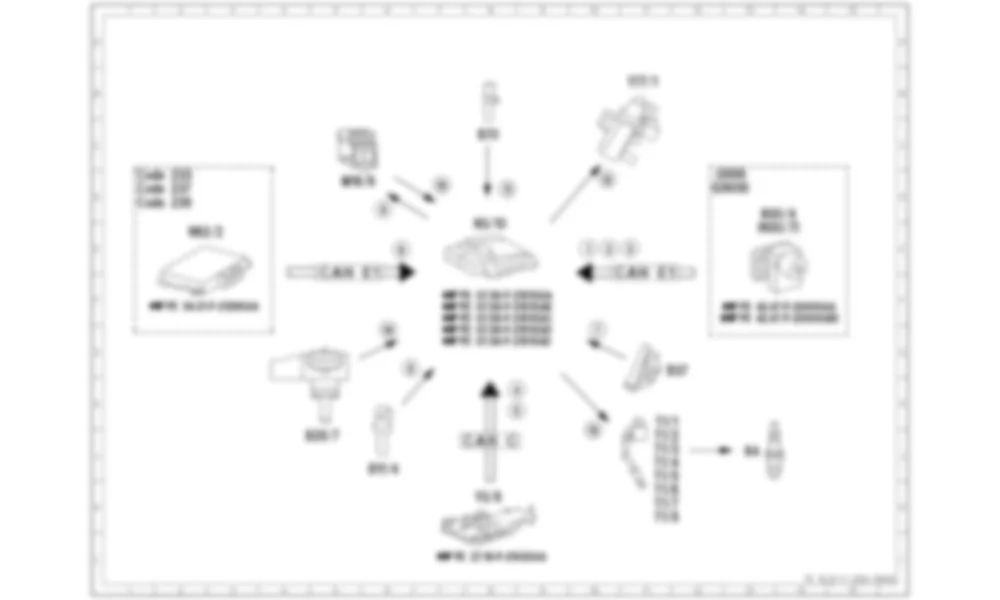

Электросхема Принципиальная электрическая схема электронного ускорителя для Mercedes-Benz CLS-class (C218) 2010—2018
Список элементов схемы Принципиальная электрическая схема электронного ускорителя для Mercedes-Benz CLS-class (C218) 2010—2018
| B11/4 | Датчик температуры охлаждающей жидкости | 6J |
| B28/7 | Датчик давления за дроссельной заслонкой | 5H |
| B37 | Датчик педали акселератора | 11G |
| B70 | Датчик Холла коленчатого вала | 8C |
| Code 233 | ДИСТРОНИК ПЛЮС | 1C |
| Code 237 | Активная система помощи при слепых пятнах | 1D |
| Code 238 | Активная система удержания полосы движения | 1D |
| M16/6 | Привод дроссельной заслонки | 5C |
| N3/10 | Блок управления ME-SFI [ME] | 8D |
| N30/4 | Блок управления электронной системой стабилизации | 13D |
| N30/7 | Premium Блок управления электронной системой стабилизации | 13D |
| N62/2 | Блок управления системой видео- и радиолокационных датчиков | 2D |
| R4 | Свечи зажигания | 13J |
| T1/1 | Катушка зажигания цилиндра 1 | 11H |
| T1/2 | Катушка зажигания цилиндра 2 | 11H |
| T1/3 | Катушка зажигания цилиндра 3 | 11J |
| T1/4 | Катушка зажигания цилиндра 4 | 11J |
| T1/5 | Катушка зажигания цилиндра 5 | 11J |
| T1/6 | Катушка зажигания цилиндра 6 | 11J |
| T1/7 | Катушка зажигания цилиндра 7 | 11K |
| T1/8 | Катушка зажигания цилиндра 8 | 11K |
| U909 | Valid for ДИСТРОНИК ПЛЮС | 12D |
| U999 | Not valid with ДИСТРОНИК ПЛЮС | 12C |
| Y3/8 | Полностью интегрированный блок управления коробкой передач | 8K |
| Y77/1 | Датчик давления контроля давления наддува | 11B |
| CAN C | Привод CAN | 8H |
| CAN E1 | Шасси CAN 1 | 5E 11E |
| 1 | Круиз-контроль, запрос | 10E |
| 2 | Рабочий тормоз, статус | 10E |
| 3 | Скорость автомобиля, сигнал | 11E |
| 4 | Диапазон передач, статус | 8G |
| 5 | Реверс, статус | 8H |
| 6 | ДИСТРОНИК, запрос | 6E |
| 7 | Датчик педали акселератора, signal | 10F |
| 8 | Датчик температуры охлаждающей жидкости, signal | 6G |
| 9 | Привод дроссельной заслонки, actuation | 6D |
| 10 | Привод дроссельной заслонки, signal | 7D |
| 11 | Обороты двигателя, сигнал | 8D |
| 12 | Позиционер давления наддува, срабатывание | 10C |
| 13 | Катушки зажигания, срабатывание | 10H |
| 14 | Нагрузка двигателя, сигнал | 6F |
![Распиновка разъема N3/10 - Блок управления ME-SFI [ME] для Mercedes-Benz CLS-class (C218) 2010—2018](/images2/merc/218/wiring/N3_10.svg.webp "Распиновка разъема N3/10 - Блок управления ME-SFI [ME] для Mercedes-Benz CLS-class (C218) 2010—2018")
![Где находится N3/10 - Блок управления ME-SFI [ME] - для Mercedes-Benz CLS-class (C218) 2010—2018](/images2/merc/218/wiring/M278p0770220476.jpg.webp "Где находится N3/10 - Блок управления ME-SFI [ME] - для Mercedes-Benz CLS-class (C218) 2010—2018")
