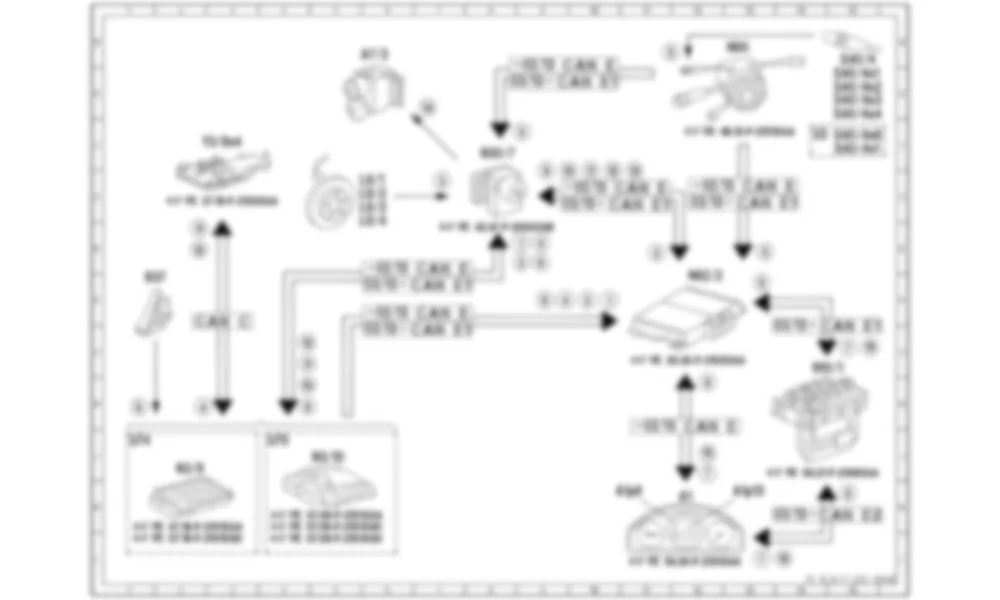

Электросхема Принципиальная электрическая схема круиз-контроля (CC) для Mercedes-Benz CLS-class (C218) 2010—2018
Список элементов схемы Принципиальная электрическая схема круиз-контроля (CC) для Mercedes-Benz CLS-class (C218) 2010—2018
| A1 | Приборный щиток | 12K |
| A1p8 | Спидометр | 10J |
| A1p13 | Многофункциональный дисплей | 13J |
| A7/3 | Гидравлический блок системы тяги | 6A |
| B37 | Датчик педали акселератора | 1E |
| L6/1 | Датчик частоты вращения переднего левого моста | 5C |
| L6/2 | Датчик частоты вращения переднего моста правый | 5D |
| L6/3 | Датчик частоты вращения заднего левого моста | 5D |
| L6/4 | Датчик частоты вращения заднего правого моста | 5D |
| N3/9 | Блок управления CDI | 2J |
| N3/10 | Блок управления ME-SFI [ME] | 5J |
| N10/1 | Передний блок управления SAM с модулем предохранителей и реле | 14G |
| N30/7 | Блок управления электронной системой стабилизации Premium | 8C |
| N62/2 | Блок управления системой видео- и радиолокационных датчиков | 12E |
| N80 | Блок управления модулем рулевой колонки | 13A |
| S40/4 | Рычаг круиз-контроля | 15A |
| S40/4s1 | Возобновить с переключателя памяти | 15A |
| S40/4s2 | Замедлить и установить переключатель | 15B |
| S40/4s3 | Ускорьте и установите переключатель | 15B |
| S40/4s4 | Выключатель | 15B |
| S40/4s6 | Переключатель SPEEDTRONIC | 15C |
| S40/4v1 | Светодиод SPEEDTRONIC | 15C |
| U2 | Действительно для всех, кроме США | 14C |
| U74 | Действительно для дизельных двигателей | 1H |
| U75 | Действительно для бензиновых двигателей. | 4H |
| Y3/8n4 | Полностью интегрированный блок управления коробкой передач | 3C |
| CAN C | Привод CAN | 3F |
| CAN E | Шасси CAN | 7E 7F 10A 11D 12H 13D |
| CAN E1 | Шасси CAN 1 | 7E 7F 10B 11D 13D 15F |
| CAN E2 | Шасси CAN 2 | 15K |
| 1 | Двигатель работает, сигнал | 9E 10F |
| 2 | Трансмиссия в рабочем состоянии, сигнал | 9E 10F |
| 3 | Скорость колеса, сигнал | 7C 11E |
| 4 | Диапазон передач, статус | 2H 9E 9F |
| 5 | Рычаг КРУИЗ-КОНТРОЛЯ, сигнал | 9C 11A 13E |
| 6 | Датчик педали акселератора, signal | 1H 9E 9F |
| 7 | Настройка скорости, статус | 12J 13L 15G |
| 8 | Постоянный ограничитель, статус | 12G 13E 15J |
| 9 | Крутящий момент двигателя, уменьшить запрос | 4H 9C |
| 10 | Крутящий момент двигателя, запрос на увеличение | 4G 9C |
| 11 | Сменный этап, запрос | 2D 4G 10C |
| 12 | Ограничение стадии, просьба | 2E 4G 10C |
| 13 | Тормозной момент рабочего тормоза, запрос | 11C |
| 14 | Тормозной момент рабочего тормоза, срабатывание | 7B |
| 15 | Приборный щиток message, request | 12J 14L 15G |
