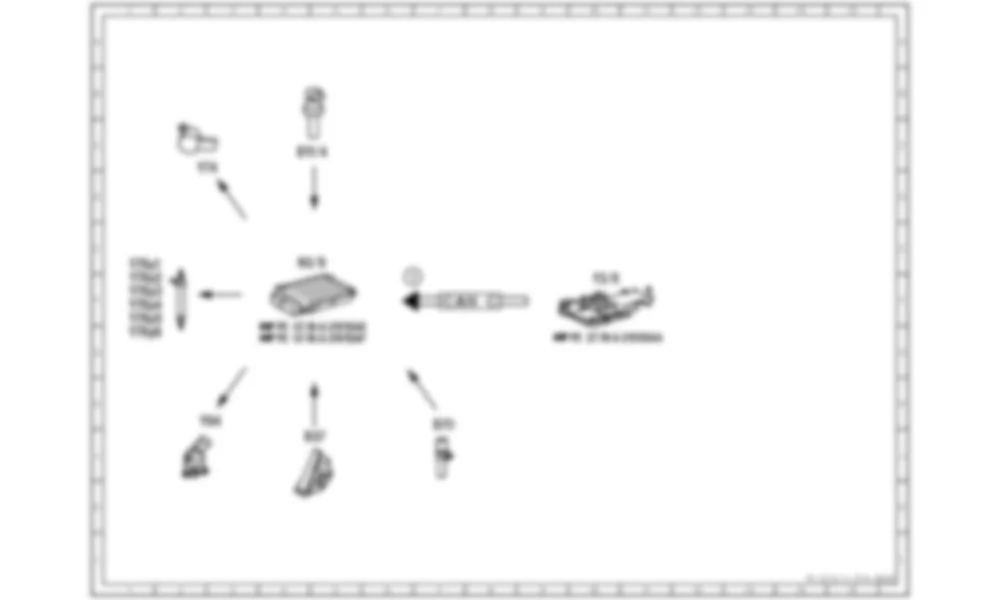

Электросхема Принципиальная электрическая схема отключения подачи топлива при замедлении для Mercedes-Benz S-class (W221) 2005—2013
Список элементов схемы Принципиальная электрическая схема отключения подачи топлива при замедлении для Mercedes-Benz S-class (W221) 2005—2013
| Item |
Designation |
Coordinates |
| B11/4 |
Датчик температуры охлаждающей жидкости |
4C |
| B37 |
Датчик педали акселератора |
4H |
| B70 |
Датчик Холла коленчатого вала |
7H |
| N3/9 |
Блок управления CDI |
4E |
| Y3/8 |
Электрический блок управления (ВГС) |
10E |
| Y74 |
Клапан регулятора давления |
2C |
| Y76y1 |
Топливная форсунка цилиндра 1 |
1E |
| Y76y2 |
Форсунка цилиндра 2 |
1E |
| Y76y3 |
Топливная форсунка цилиндра 3 |
1F |
| Y76y4 |
Форсунка цилиндра 4 |
1F |
| Y76y5 |
Топливная форсунка цилиндра 5 |
1F |
| Y76y6 |
Топливная форсунка цилиндра 6 |
1F |
| Y94 |
Клапан контроля количества |
2H |
| CAN C |
Привод CAN |
7F |
| 1 |
Смена этапа, статус |
6E |
Распиновки разъемов для Mercedes-Benz S-class (W221) 2005—2013
Распиновка разъема B37 - Датчик педали акселератора для Mercedes-Benz S-class (W221) 2005—2013
Распиновка разъема Y3/8 - Электрический блок управления (ВГС) для Mercedes-Benz S-class (W221) 2005—2013
Расположение элементов для Mercedes-Benz S-class (W221) 2005—2013
Где находится - B11/4 - Датчик температуры охлаждающей жидкости - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - B11/4 - Датчик температуры охлаждающей жидкости - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - B11/4 - Датчик температуры охлаждающей жидкости - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - B11/4 - Датчик температуры охлаждающей жидкости - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - B11/4 - Датчик температуры охлаждающей жидкости - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - B11/4 - Датчик температуры охлаждающей жидкости - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - B11/4 - Датчик температуры охлаждающей жидкости - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - B11/4 - Датчик температуры охлаждающей жидкости - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - B37 - Датчик педали акселератора - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - B37 - Датчик педали акселератора - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - B70 - Датчик Холла коленчатого вала - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - B70 - Датчик Холла коленчатого вала - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - B70 - Датчик Холла коленчатого вала - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - B70 - Датчик Холла коленчатого вала - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - B70 - Датчик Холла коленчатого вала - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - B70 - Датчик Холла коленчатого вала - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - B70 - Датчик Холла коленчатого вала - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - B70 - Датчик Холла коленчатого вала - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y3/8 - Электрический блок управления (ВГС) - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y3/8 - Электрический блок управления (ВГС) - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y76y1 - Топливная форсунка цилиндра 1 - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y76y1 - Топливная форсунка цилиндра 1 - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y76y2 - Форсунка цилиндра 2 - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y76y2 - Форсунка цилиндра 2 - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y76y3 - Топливная форсунка цилиндра 3 - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y76y3 - Топливная форсунка цилиндра 3 - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y76y4 - Форсунка цилиндра 4 - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y76y4 - Форсунка цилиндра 4 - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y76y5 - Топливная форсунка цилиндра 5 - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y76y5 - Топливная форсунка цилиндра 5 - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y76y6 - Топливная форсунка цилиндра 6 - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - Y76y6 - Топливная форсунка цилиндра 6 - для Mercedes-Benz S-class (W221) 2005—2013
