Электросхемы, Распиновки разъемов, Расположение элементов системы Принципиальная электрическая схема при включенном зажигании для Mercedes-Benz S-class (W221) 2005—2013 — ENGINE 157, 278 in MODEL 221

    ГлавнаяMercedes BenzMercedes-Benz S-class (W221) 2005—2013Mercedes-Benz S-class (W221) 2005—2013 - Система управления двигателем
Электросхемы, Распиновки разъемов, Расположение элементов для Mercedes-Benz S-class (W221) 2005—2013

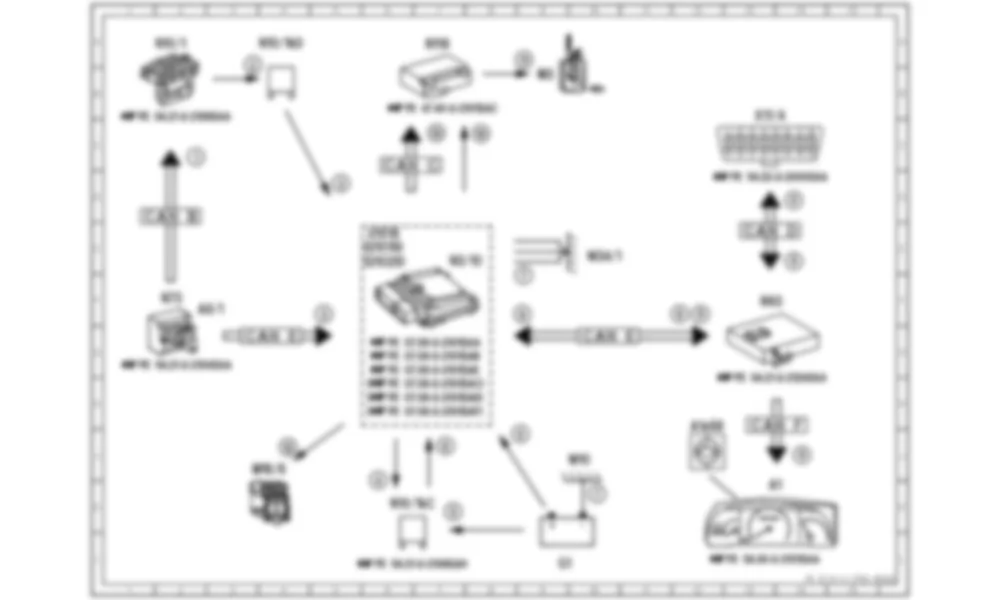

Электросхема Принципиальная электрическая схема при включенном зажигании для Mercedes-Benz S-class (W221) 2005—2013


Список элементов схемы Принципиальная электрическая схема при включенном зажигании для Mercedes-Benz S-class (W221) 2005—2013

Item Designation Coordinates
A1  Приборный щиток 13J
A1e58 Контрольная лампа диагностики двигателя 12H
A8/1 Ключ передатчика 2F
G1  Аккумулятор бортовой электросистемы 9L
M3  Топливный насос (FP) 9A
M16/6 Привод дроссельной заслонки 4J
N3/10  Блок управления ME-SFI [ME] 7E
N10/1 Передний блок управления SAM с модулем предохранителей и реле 2A
N10/1kC Реле цепи 87, двигатель 6K
N10/1kD Контур 15 (2) / 1 запасное реле (переключающий контакт) 4A
N73 Блок управления EIS [EZS] 2F
N93 Блок управления центральным шлюзом 13F
N118 Блок управления топливным насосом 7A
U1018  Действительно для бензинового двигателя 276 6D
U1019 Действительно для двигателя 278 6E
U1028 Действительно для двигателя 157 6E
W10  Земля (аккумулятор) 10J
W34/1 Земля (электроника - пространство для ног слева) 10E
X11/4  Разъем канала передачи данных 13B
CAN B  CAN в салоне 2D
CAN C Привод CAN 6C
CAN D Диагностическая CAN 13D
CAN E Шасси CAN 4F
10F
CAN F Центральная CAN 13H
1  Цепь 15, запрос ВКЛ. 2C
2  Реле цепи 15, срабатывание 3A
3  Цепь 15, состояние ВКЛ. 5D
5F
4  Реле цепи 87 двигателя, срабатывание 6J
5  Контур 30, статус 7K
9H
6  Контур 87, статус 7J
7  Контур 31, статус 9E
10K
8  Корректирующее программирование, общение 9F
12F
14D
14E
9  Контрольная лампа диагностики двигателя, actuation 12F
14J
10  Топливный насос, запрос ВКЛ 7C
8C
11 Топливный насос, срабатывание 9A
12 Привод дроссельной заслонки, actuation 4J

Распиновки разъемов для Mercedes-Benz S-class (W221) 2005—2013



Распиновка разъема A1 - Приборный щиток для Mercedes-Benz S-class (W221) 2005—2013

Распиновка разъема A1 - Приборный щиток для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.

Распиновка разъема N10/1 - Передний блок управления SAM с модулем предохранителей и реле для Mercedes-Benz S-class (W221) 2005—2013

Распиновка разъема N10/1 - Передний блок управления SAM с модулем предохранителей и реле для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.

Распиновка разъема N118 - Блок управления топливным насосом для Mercedes-Benz S-class (W221) 2005—2013

Распиновка разъема N118 - Блок управления топливным насосом для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.

Распиновка разъема N3/10 - Блок управления ME-SFI [ME] для Mercedes-Benz S-class (W221) 2005—2013

Распиновка разъема N3/10 - Блок управления ME-SFI [ME] для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.

Распиновка разъема N73 - Блок управления EIS [EZS] для Mercedes-Benz S-class (W221) 2005—2013

Распиновка разъема N73 - Блок управления EIS [EZS] для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.

Распиновка разъема N93 - Блок управления центральным шлюзом для Mercedes-Benz S-class (W221) 2005—2013

Распиновка разъема N93 - Блок управления центральным шлюзом для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.

Распиновка разъема X11/4 - Разъем канала передачи данных для Mercedes-Benz S-class (W221) 2005—2013

Распиновка разъема X11/4 - Разъем канала передачи данных для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.

Расположение элементов для Mercedes-Benz S-class (W221) 2005—2013



Где находится - A1 - Приборный щиток - для Mercedes-Benz S-class (W221) 2005—2013

Где находится A1 - Приборный щиток - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - A1 - Приборный щиток - для Mercedes-Benz S-class (W221) 2005—2013

Где находится A1 - Приборный щиток - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - G1 - Аккумулятор бортовой электросистемы - для Mercedes-Benz S-class (W221) 2005—2013

Где находится G1 - Аккумулятор бортовой электросистемы - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - G1 - Аккумулятор бортовой электросистемы - для Mercedes-Benz S-class (W221) 2005—2013

Где находится G1 - Аккумулятор бортовой электросистемы - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - G1 - Аккумулятор бортовой электросистемы - для Mercedes-Benz S-class (W221) 2005—2013

Где находится G1 - Аккумулятор бортовой электросистемы - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - G1 - Аккумулятор бортовой электросистемы - для Mercedes-Benz S-class (W221) 2005—2013

Где находится G1 - Аккумулятор бортовой электросистемы - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - G1 - Аккумулятор бортовой электросистемы - для Mercedes-Benz S-class (W221) 2005—2013

Где находится G1 - Аккумулятор бортовой электросистемы - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - G1 - Аккумулятор бортовой электросистемы - для Mercedes-Benz S-class (W221) 2005—2013

Где находится G1 - Аккумулятор бортовой электросистемы - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - M16/6 - Привод дроссельной заслонки - для Mercedes-Benz S-class (W221) 2005—2013

Где находится M16/6 - Привод дроссельной заслонки - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - M16/6 - Привод дроссельной заслонки - для Mercedes-Benz S-class (W221) 2005—2013

Где находится M16/6 - Привод дроссельной заслонки - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - M16/6 - Привод дроссельной заслонки - для Mercedes-Benz S-class (W221) 2005—2013

Где находится M16/6 - Привод дроссельной заслонки - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - M16/6 - Привод дроссельной заслонки - для Mercedes-Benz S-class (W221) 2005—2013

Где находится M16/6 - Привод дроссельной заслонки - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - M16/6 - Привод дроссельной заслонки - для Mercedes-Benz S-class (W221) 2005—2013

Где находится M16/6 - Привод дроссельной заслонки - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - M16/6 - Привод дроссельной заслонки - для Mercedes-Benz S-class (W221) 2005—2013

Где находится M16/6 - Привод дроссельной заслонки - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - M16/6 - Привод дроссельной заслонки - для Mercedes-Benz S-class (W221) 2005—2013

Где находится M16/6 - Привод дроссельной заслонки - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - M16/6 - Привод дроссельной заслонки - для Mercedes-Benz S-class (W221) 2005—2013

Где находится M16/6 - Привод дроссельной заслонки - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - M3 - Топливный насос (FP) - для Mercedes-Benz S-class (W221) 2005—2013

Где находится M3 - Топливный насос (FP) - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - M3 - Топливный насос (FP) - для Mercedes-Benz S-class (W221) 2005—2013

Где находится M3 - Топливный насос (FP) - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - M3 - Топливный насос (FP) - для Mercedes-Benz S-class (W221) 2005—2013

Где находится M3 - Топливный насос (FP) - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - N10/1 - Передний блок управления SAM с модулем предохранителей и реле - для Mercedes-Benz S-class (W221) 2005—2013

Где находится N10/1 - Передний блок управления SAM с модулем предохранителей и реле - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - N10/1 - Передний блок управления SAM с модулем предохранителей и реле - для Mercedes-Benz S-class (W221) 2005—2013

Где находится N10/1 - Передний блок управления SAM с модулем предохранителей и реле - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - N10/1 - Передний блок управления SAM с модулем предохранителей и реле - для Mercedes-Benz S-class (W221) 2005—2013

Где находится N10/1 - Передний блок управления SAM с модулем предохранителей и реле - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - N10/1kC - Реле цепи 87, двигатель - для Mercedes-Benz S-class (W221) 2005—2013

Где находится N10/1kC - Реле цепи 87, двигатель - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - N10/1kC - Реле цепи 87, двигатель - для Mercedes-Benz S-class (W221) 2005—2013

Где находится N10/1kC - Реле цепи 87, двигатель - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - N10/1kC - Реле цепи 87, двигатель - для Mercedes-Benz S-class (W221) 2005—2013

Где находится N10/1kC - Реле цепи 87, двигатель - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - N10/1kD - Контур 15 (2) / 1 запасное реле (переключающий контакт) - для Mercedes-Benz S-class (W221) 2005—2013

Где находится N10/1kD - Контур 15 (2) / 1 запасное реле (переключающий контакт) - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - N10/1kD - Контур 15 (2) / 1 запасное реле (переключающий контакт) - для Mercedes-Benz S-class (W221) 2005—2013

Где находится N10/1kD - Контур 15 (2) / 1 запасное реле (переключающий контакт) - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - N10/1kD - Контур 15 (2) / 1 запасное реле (переключающий контакт) - для Mercedes-Benz S-class (W221) 2005—2013

Где находится N10/1kD - Контур 15 (2) / 1 запасное реле (переключающий контакт) - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - N118 - Блок управления топливным насосом - для Mercedes-Benz S-class (W221) 2005—2013

Где находится N118 - Блок управления топливным насосом - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - N118 - Блок управления топливным насосом - для Mercedes-Benz S-class (W221) 2005—2013

Где находится N118 - Блок управления топливным насосом - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - N118 - Блок управления топливным насосом - для Mercedes-Benz S-class (W221) 2005—2013

Где находится N118 - Блок управления топливным насосом - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - N118 - Блок управления топливным насосом - для Mercedes-Benz S-class (W221) 2005—2013

Где находится N118 - Блок управления топливным насосом - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - N3/10 - Блок управления ME-SFI [ME] - для Mercedes-Benz S-class (W221) 2005—2013

Где находится N3/10 - Блок управления ME-SFI [ME] - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - N3/10 - Блок управления ME-SFI [ME] - для Mercedes-Benz S-class (W221) 2005—2013

Где находится N3/10 - Блок управления ME-SFI [ME] - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - N3/10 - Блок управления ME-SFI [ME] - для Mercedes-Benz S-class (W221) 2005—2013

Где находится N3/10 - Блок управления ME-SFI [ME] - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - N3/10 - Блок управления ME-SFI [ME] - для Mercedes-Benz S-class (W221) 2005—2013

Где находится N3/10 - Блок управления ME-SFI [ME] - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - N3/10 - Блок управления ME-SFI [ME] - для Mercedes-Benz S-class (W221) 2005—2013

Где находится N3/10 - Блок управления ME-SFI [ME] - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - N3/10 - Блок управления ME-SFI [ME] - для Mercedes-Benz S-class (W221) 2005—2013

Где находится N3/10 - Блок управления ME-SFI [ME] - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - N73 - Блок управления EIS [EZS] - для Mercedes-Benz S-class (W221) 2005—2013

Где находится N73 - Блок управления EIS [EZS] - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - N73 - Блок управления EIS [EZS] - для Mercedes-Benz S-class (W221) 2005—2013

Где находится N73 - Блок управления EIS [EZS] - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - N93 - Блок управления центральным шлюзом - для Mercedes-Benz S-class (W221) 2005—2013

Где находится N93 - Блок управления центральным шлюзом - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - N93 - Блок управления центральным шлюзом - для Mercedes-Benz S-class (W221) 2005—2013

Где находится N93 - Блок управления центральным шлюзом - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - N93 - Блок управления центральным шлюзом - для Mercedes-Benz S-class (W221) 2005—2013

Где находится N93 - Блок управления центральным шлюзом - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - N93 - Блок управления центральным шлюзом - для Mercedes-Benz S-class (W221) 2005—2013

Где находится N93 - Блок управления центральным шлюзом - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - W10 - Земля (аккумулятор) - для Mercedes-Benz S-class (W221) 2005—2013

Где находится W10 - Земля (аккумулятор) - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - W10 - Земля (аккумулятор) - для Mercedes-Benz S-class (W221) 2005—2013

Где находится W10 - Земля (аккумулятор) - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - W10 - Земля (аккумулятор) - для Mercedes-Benz S-class (W221) 2005—2013

Где находится W10 - Земля (аккумулятор) - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - W34/1 - Земля (электроника - пространство для ног слева) - для Mercedes-Benz S-class (W221) 2005—2013

Где находится W34/1 - Земля (электроника - пространство для ног слева) - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - W34/1 - Земля (электроника - пространство для ног слева) - для Mercedes-Benz S-class (W221) 2005—2013

Где находится W34/1 - Земля (электроника - пространство для ног слева) - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - X11/4 - Разъем канала передачи данных - для Mercedes-Benz S-class (W221) 2005—2013

Где находится X11/4 - Разъем канала передачи данных - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - X11/4 - Разъем канала передачи данных - для Mercedes-Benz S-class (W221) 2005—2013

Где находится X11/4 - Разъем канала передачи данных - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>








Где находится - X11/4 - Разъем канала передачи данных - для Mercedes-Benz S-class (W221) 2005—2013

Где находится X11/4 - Разъем канала передачи данных - для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.
>
