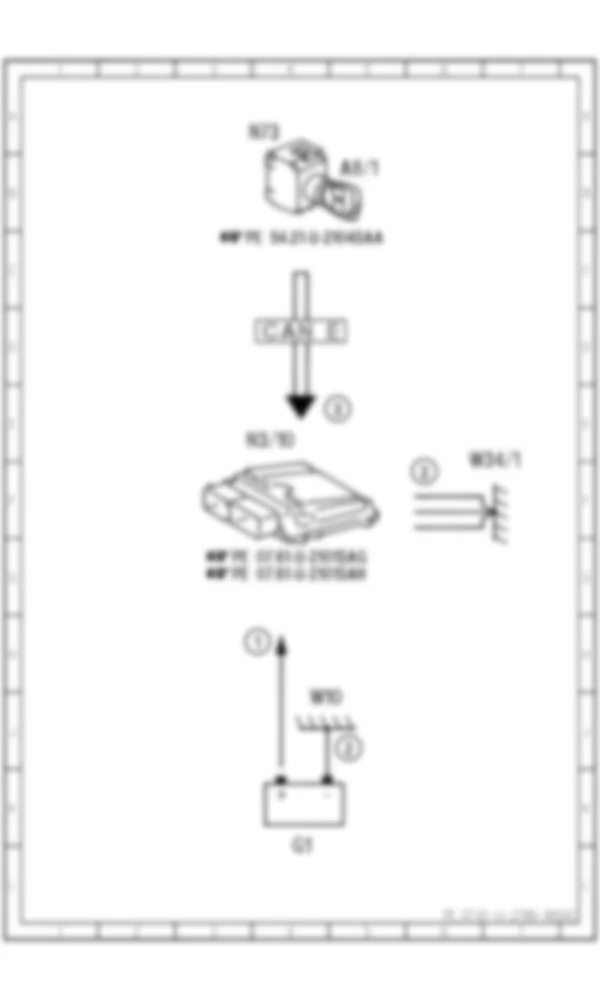

Электросхема Принципиальная электрическая схема при выключенном зажигании для Mercedes-Benz S-class (W221) 2005—2013
Список элементов схемы Принципиальная электрическая схема при выключенном зажигании для Mercedes-Benz S-class (W221) 2005—2013
| Item |
Designation |
Coordinates |
| A8/1 |
Ключ передатчика |
5A |
| G1 |
Аккумулятор бортовой электросистемы |
4K |
| N3/10 |
Блок управления ME-SFI [ME] |
3E |
| N73 |
Блок управления EIS [EZS] |
4A |
| W10 |
Земля (аккумулятор) |
4H |
| W34/1 |
Земля (электроника - пространство для ног слева) |
6E |
| CAN E |
Шасси CAN |
4D |
| 1 |
Контур 30, статус |
4H |
| 2 |
Контур 31, статус |
5J
6E |
| 3 |
Цепь 15, состояние ВЫКЛ. |
5E |
Распиновки разъемов для Mercedes-Benz S-class (W221) 2005—2013
Распиновка разъема N3/10 - Блок управления ME-SFI [ME] для Mercedes-Benz S-class (W221) 2005—2013
Распиновка разъема N73 - Блок управления EIS [EZS] для Mercedes-Benz S-class (W221) 2005—2013
Расположение элементов для Mercedes-Benz S-class (W221) 2005—2013
Где находится - G1 - Аккумулятор бортовой электросистемы - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - G1 - Аккумулятор бортовой электросистемы - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - G1 - Аккумулятор бортовой электросистемы - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - G1 - Аккумулятор бортовой электросистемы - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - G1 - Аккумулятор бортовой электросистемы - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - G1 - Аккумулятор бортовой электросистемы - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - N3/10 - Блок управления ME-SFI [ME] - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - N3/10 - Блок управления ME-SFI [ME] - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - N3/10 - Блок управления ME-SFI [ME] - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - N3/10 - Блок управления ME-SFI [ME] - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - N3/10 - Блок управления ME-SFI [ME] - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - N3/10 - Блок управления ME-SFI [ME] - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - N73 - Блок управления EIS [EZS] - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - N73 - Блок управления EIS [EZS] - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - W10 - Земля (аккумулятор) - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - W10 - Земля (аккумулятор) - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - W10 - Земля (аккумулятор) - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - W34/1 - Земля (электроника - пространство для ног слева) - для Mercedes-Benz S-class (W221) 2005—2013
Где находится - W34/1 - Земля (электроника - пространство для ног слева) - для Mercedes-Benz S-class (W221) 2005—2013
