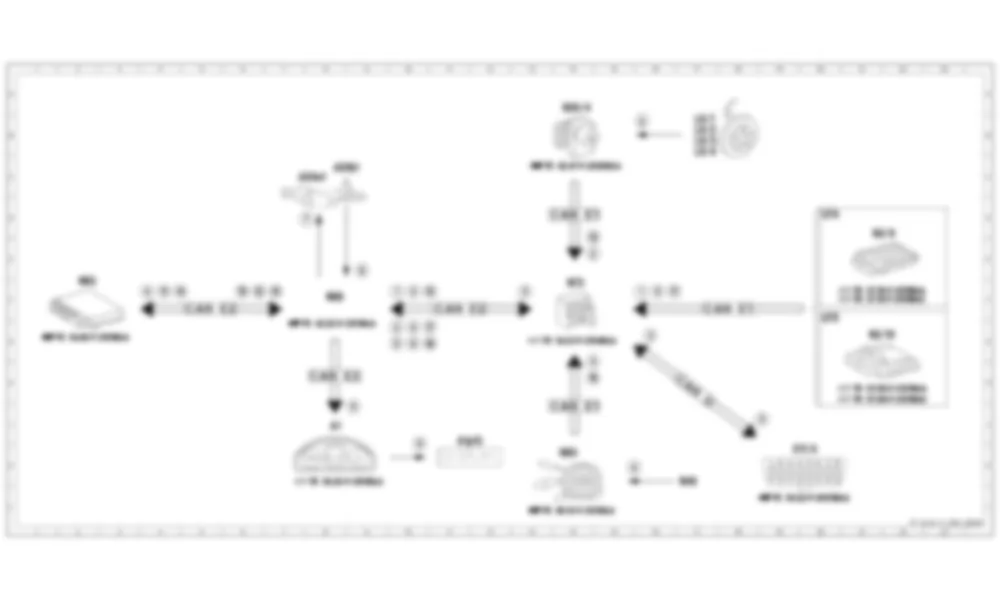

Электросхема Принципиальная электрическая схема рулевого управления с электроусилителем для Mercedes-Benz M-class (W166) 2011-2020
Список элементов схемы Принципиальная электрическая схема рулевого управления с электроусилителем для Mercedes-Benz M-class (W166) 2011-2020
| A1 | Приборный щиток | 8J |
| A1p13 | Многофункциональный дисплей | 12J |
| A91b1 | Датчик крутящего момента электроусилителя руля | 9C |
| A91m1 | Электродвигатель привода рулевого управления с электроусилителем | 8C |
| L6/1 | Датчик частоты вращения переднего левого моста | 17A |
| L6/2 | Датчик частоты вращения переднего моста правый | 17B |
| L6/3 | Датчик частоты вращения заднего левого моста | 17B |
| L6/4 | Датчик частоты вращения заднего правого моста | 17B |
| N3/9 | Блок управления CDI | 22D |
| N3/10 | Блок управления ME-SFI [ME] | 22G |
| N30/4 | Блок управления электронной системой стабилизации | 14A |
| N49 | Датчик угла поворота рулевого колеса | 17K |
| N62 | Блок управления парковочной системой | 2E |
| N68 | Блок управления электроусилителем руля | 8F |
| N73 | Блок управления электронным замком зажигания | 14E |
| N80 | Блок управления модулем рулевой колонки | 14J |
| U74 | Действительно для дизельных двигателей | 20D |
| U75 | Действительно для бензиновых двигателей. | 20F |
| X11/4 | Диагностический разъем | 20J |
| CAN D | Диагностическая CAN | 17H |
| CAN E1 | Шасси CAN 1 | 14D 14H 18F |
| CAN E2 | Шасси CAN 2 | 5F 8H 11F |
| 1 | Трансмиссия в рабочем состоянии, сигнал | 10F 16F |
| 2 | Скорость колеса, сигнал | 10F 15E 16A |
| 3 | Диагностика, общение | 10F 13F 16G 19J |
| 4 | Угол поворота рулевого колеса, сигнал | 4F 10F 15G 16K |
| 5 | Обороты двигателя, сигнал | 10G 16F |
| 6 | Датчик крутящего момента электроусилителя руля, signal | 9E |
| 7 | Электродвигатель привода рулевого управления с электроусилителем, actuation | 8D |
| 8 | Приборный щиток, message | 9H 10J |
| 9 | Контур 15, статус | 10G |
| 10 | Блок управления парковочной системой, status | 7F |
| 11 | Блок управления электроусилителем руля, status | 4F |
| 12 | Положение зубчатой рейки, запрос | 7F |
| 13 | Помощь рулевого управления, запрос | 11F 15D |
| 14 | Положение зубчатой рейки, сигнал | 5F |
| 15 | Остановка автомобиля, сигнал | 6F |
| 16 | Скорость рулевого колеса, сигнал | 11G 15H |
| 17 | Двигатель работает, сигнал | 11F 17F |
