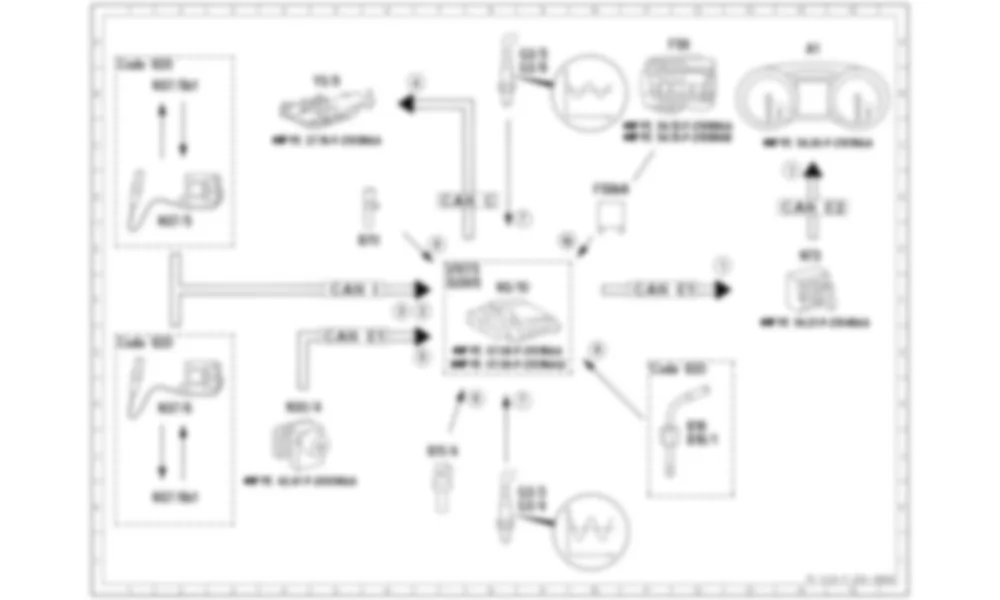

Электросхема Принципиальная электрическая схема системы очистки выхлопных газов для Mercedes-Benz M-class (W166) 2011-2020
Список элементов схемы Принципиальная электрическая схема системы очистки выхлопных газов для Mercedes-Benz M-class (W166) 2011-2020
| A1 | Приборный щиток | 14? |
| B11/4 | Датчик температуры охлаждающей жидкости | 7J |
| B16 | Датчик температуры перед каталитическим нейтрализатором NOx, правый | 12H |
| B16/1 | Датчик температуры перед катализатором-накопителем NOx, левый | 12H |
| B70 | Датчик Холла коленчатого вала | 6E |
| Code 920 | Бензин с прямым впрыском с расслоенным зарядом | 1A 1G 11G |
| F58 | Модуль предохранителей и реле в моторном отсеке | 12A |
| F58kN | Реле цепи 87М | 10D |
| G3/3 | Левый кислородный датчик перед каталитическим нейтрализатором | 9J |
| G3/4 | Правый кислородный датчик перед каталитическим нейтрализатором | 9K |
| G3/5 | Левый кислородный датчик после каталитического нейтрализатора | 9A |
| G3/6 | Правый кислородный датчик после каталитического нейтрализатора | 9A |
| N3/10 | Блок управления ME-SFI [ME] | 9F |
| N30/4 | Блок управления электронной системой стабилизации | 4H |
| N37/5 | Блок управления левым датчиком NOx | 2D |
| N37/5b1 | Левый датчик NOx | 2B |
| N37/6 | Блок управления правым датчиком NOx | 2H |
| N37/6b1 | Правый датчик NOx | 2K |
| N73 | Блок управления электронным замком зажигания | 14E |
| U1073 | Действительно для бензинового двигателя 276,9 | 7E |
| U391 | Действительно для бензинового двигателя 276,8 | 7E |
| Y3/8 | Полностью интегрированный блок управления коробкой передач | 5B |
| CAN C | Привод CAN | 8D |
| CAN E1 | Шасси CAN 1 | 5F 11F |
| CAN E2 | Шасси CAN 2 | 14D |
| CAN I | Датчик трансмиссии CAN | 5F |
| 1 | Контрольная лампа диагностики двигателя, срабатывание | 13E 14C |
| 2 | Доля оксида азота, статус | 7F |
| 3 | Пропорция кислорода, статус | 6F |
| 4 | Точка переключения, запрос на увеличение | 7B |
| 5 | Скорость колеса, сигнал | 7G |
| 6 | Датчик температуры охлаждающей жидкости, signal | 8H |
| 7 | Датчик кислорода, сигнал | 9D 9H |
| 8 | Обороты двигателя, сигнал | 7E |
| 9 | Температура выхлопных газов, сигнал | 10G |
| 10 | Контур 87, статус | 10E |
![Где находится N3/10 - Блок управления ME-SFI [ME] - для Mercedes-Benz M-class (W166) 2011-2020](/images2/merc/166/wiring/M278p0770220476.jpg.webp "Где находится N3/10 - Блок управления ME-SFI [ME] - для Mercedes-Benz M-class (W166) 2011-2020")
![Где находится N3/10 - Блок управления ME-SFI [ME] - для Mercedes-Benz M-class (W166) 2011-2020](/images2/merc/166/wiring/M276_bodop07702213.jpg.webp "Где находится N3/10 - Блок управления ME-SFI [ME] - для Mercedes-Benz M-class (W166) 2011-2020")
![Где находится N3/10 - Блок управления ME-SFI [ME] - для Mercedes-Benz M-class (W166) 2011-2020](/images2/merc/166/wiring/166n3_10_m157_m278.jpg.webp "Где находится N3/10 - Блок управления ME-SFI [ME] - для Mercedes-Benz M-class (W166) 2011-2020")
![Где находится N3/10 - Блок управления ME-SFI [ME] - для Mercedes-Benz M-class (W166) 2011-2020](/images2/merc/166/wiring/166n3_10_m276.jpg.webp "Где находится N3/10 - Блок управления ME-SFI [ME] - для Mercedes-Benz M-class (W166) 2011-2020")
![Где находится N3/10 - Блок управления ME-SFI [ME] - для Mercedes-Benz M-class (W166) 2011-2020](/images2/merc/166/wiring/166N3_10_M276_8.jpg.webp "Где находится N3/10 - Блок управления ME-SFI [ME] - для Mercedes-Benz M-class (W166) 2011-2020")
