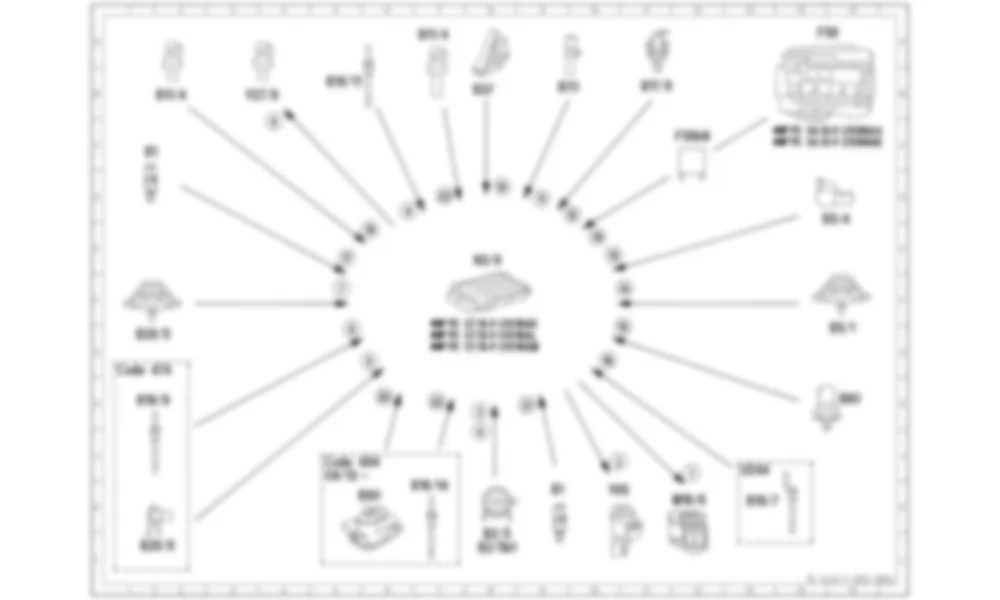

Электросхема Принципиальная электрическая схема системы рециркуляции выхлопных газов для Mercedes-Benz M-class (W166) 2011-2020
Список элементов схемы Принципиальная электрическая схема системы рециркуляции выхлопных газов для Mercedes-Benz M-class (W166) 2011-2020
| B1 | Датчик температуры моторного масла | 2C 9? |
| B2/5 | Термопленочный датчик массового расхода воздуха | 8K |
| B2/5b1 | Датчик температуры всасываемого воздуха | 8L |
| B5/1 | Датчик давления наддува | 15F |
| B5/4 | Датчик давления наддува турбокомпрессора низкого давления | 15D |
| B11/4 | Датчик температуры охлаждающей жидкости | 2B 7? |
| B16/14 | Датчик температуры рециркуляции выхлопных газов | 7J |
| B17/8 | Датчик температуры наддувочного воздуха | 11B |
| B19/7 | Датчик температуры перед каталитическим нейтрализатором | 13K |
| B19/9 | Датчик температуры перед сажевым фильтром | 2H |
| B19/11 | Датчик температуры перед турбонагнетателем | 5B |
| B28/5 | Датчик давления после воздушного фильтра | 2F |
| B28/8 | Датчик перепада давления (DPF) | 2L |
| B37 | Датчик педали акселератора | 8B |
| B60 | Датчик давления выхлопных газов | 15H |
| B70 | Датчик Холла коленчатого вала | 10B |
| B90 | Перепускная заслонка системы рециркуляции ОГ Датчик Холла | 6K |
| Code 474 | Дизельный сажевый фильтр | 1G |
| Code 494 | Версия для США | 5J |
| F58 | Модуль предохранителей и реле в моторном отсеке | 15A |
| F58kN | Реле цепи 87М | 12C |
| M16/6 | Привод дроссельной заслонки | 12K |
| N3/9 | Блок управления CDI | 8E |
| U244 | Действительно для BlueTEC | 13J |
| Y27/9 | Привод рециркуляции выхлопных газов | 4B |
| Y85 | Переключающий клапан охладителя системы рециркуляции отработавших газов | 10J |
| 1 | Привод дроссельной заслонки, actuation | 12J |
| 2 | Переключающий клапан охладителя системы рециркуляции отработавших газов, actuation | 11J |
| 3 | Датчик температуры всасываемого воздуха, signal | 8H |
| 4 | Нагрузка двигателя, сигнал | 8H |
| 5 | Датчик перепада давления (DPF), signal | 6G |
| 6 | Датчик температуры перед сажевым фильтром, signal | 6F |
| 7 | Датчик давления после воздушного фильтра, signal | 5F |
| 8 | Привод рециркуляции выхлопных газов, actuation | 4B |
| 9 | Датчик температуры перед турбонагнетателем, signal | 7D |
| 10 | Датчик педали акселератора, signal | 8D |
| 11 | Обороты двигателя, сигнал | 9D |
| 12 | Датчик температуры наддувочного воздуха, signal | 10D |
| 13 | Давление наддува, сигнал | 11E |
| 14 | Давление наддува, сигнал | 11F |
| 15 | Датчик давления выхлопных газов, signal | 11F |
| 16 | Датчик температуры перед каталитическим нейтрализатором, signal | 10G |
| 17 | Датчик температуры масла, сигнал | 5E |
| 18 | Датчик температуры охлаждающей жидкости, signal | 6D |
| 19 | Контур 87, статус | 10E |
| 20 | Перепускная заслонка системы рециркуляции ОГ Датчик Холла, signal | 6H |
| 21 | Датчик температуры масла, сигнал | 9H |
| 22 | Датчик температуры рециркуляции выхлопных газов, signal | 7H |
| 23 | Датчик температуры охлаждающей жидкости, signal | 7D |
