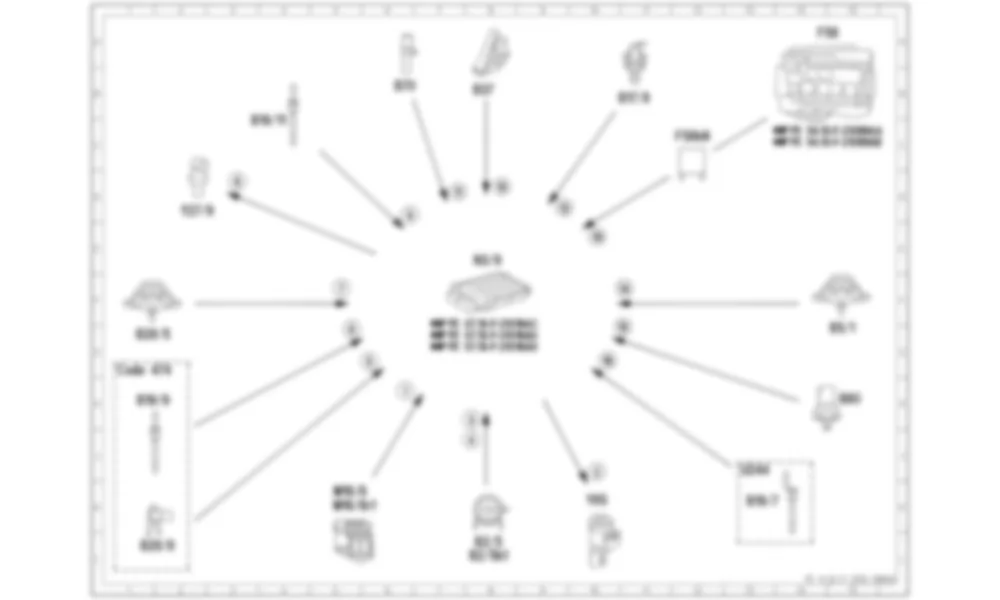

| Item |
Designation |
Coordinates |
| B2/5 |
Термопленочный датчик массового расхода воздуха |
8K |
| B2/5b1 |
Датчик температуры всасываемого воздуха |
8L |
| B5/1 |
Датчик давления наддува |
15F |
| B17/8 |
Датчик температуры наддувочного воздуха |
11B |
| B19/7 |
Датчик температуры перед каталитическим нейтрализатором |
13K |
| B19/9 |
Датчик температуры перед сажевым фильтром |
2H |
| B19/11 |
Датчик температуры перед турбонагнетателем |
4B |
| B28/5 |
Датчик давления после воздушного фильтра |
2F |
| B28/8 |
Датчик перепада давления (DPF) |
2L |
| B37 |
Датчик педали акселератора |
8B |
| B60 |
Датчик давления выхлопных газов |
15H |
| B70 |
Датчик Холла коленчатого вала |
6B |
| Code 474 |
Дизельный сажевый фильтр |
1G |
| F58 |
Модуль предохранителей и реле в моторном отсеке |
15A |
| F58kN |
Реле цепи 87М |
12C |
| M16/6 |
Привод дроссельной заслонки |
5J |
| M16/6r1 |
Потенциометр фактического значения 1 |
5K |
| N3/9 |
Блок управления CDI |
8E |
| U244 |
Действительно для BlueTEC |
13J |
| Y27/9 |
Привод рециркуляции выхлопных газов |
2D |
| Y85 |
Переключающий клапан охладителя системы рециркуляции отработавших газов |
10K |
| 1 |
Привод дроссельной заслонки, signal |
7H |
| 2 |
Переключающий клапан охладителя системы рециркуляции отработавших газов, actuation |
10J |
| 3 |
Датчик температуры всасываемого воздуха, signal |
8H |
| 4 |
Нагрузка двигателя, сигнал |
8H |
| 5 |
Датчик перепада давления (DPF), signal |
6G |
| 6 |
Датчик температуры перед сажевым фильтром, signal |
6F |
| 7 |
Датчик давления после воздушного фильтра, signal |
5F |
| 8 |
Привод рециркуляции выхлопных газов, actuation |
3C |
| 9 |
Датчик температуры перед турбонагнетателем, signal |
7D |
| 10 |
Датчик педали акселератора, signal |
8D |
| 11 |
Обороты двигателя, сигнал |
8D |
| 12 |
Датчик температуры наддувочного воздуха, signal |
10D |
| 14 |
Давление наддува, сигнал |
11F |
| 15 |
Датчик давления выхлопных газов, signal |
11F |
| 16 |
Датчик температуры перед каталитическим нейтрализатором, signal |
10G |
| 19 |
Контур 87, статус |
10E |
