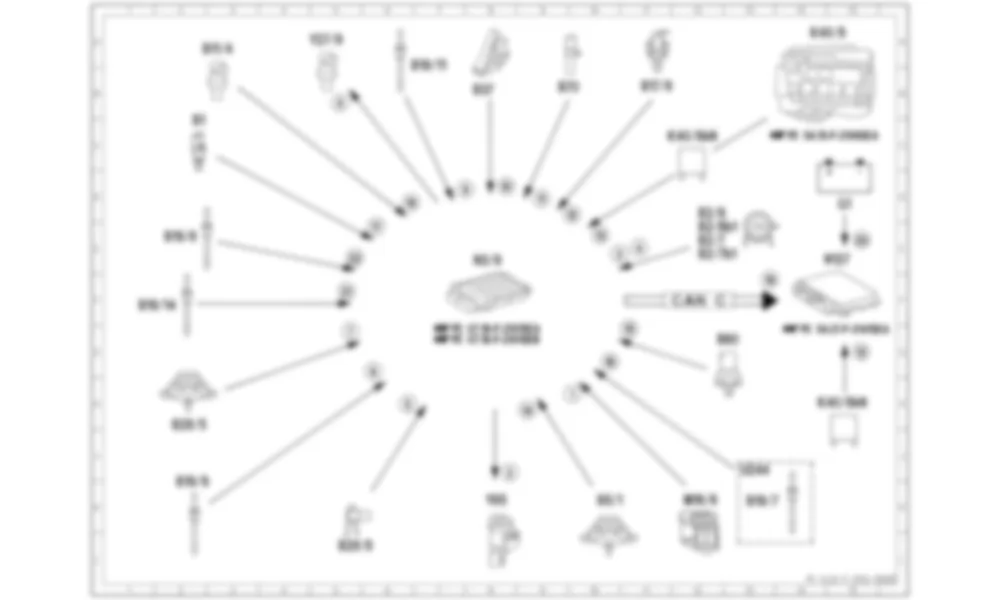

Электросхема Принципиальная электрическая схема системы рециркуляции выхлопных газов для Mercedes-Benz S-class (W222) 2013-2020
Список элементов схемы Принципиальная электрическая схема системы рециркуляции выхлопных газов для Mercedes-Benz S-class (W222) 2013-2020
| B1 | Датчик температуры моторного масла | 2C |
| B2/6 | Левый пленочный датчик массового расхода воздуха | 12D |
| B2/6b1 | Датчик температуры воздуха на впуске слева | 12E |
| B2/7 | Правый пленочный датчик массового расхода воздуха | 12E |
| B2/7b1 | Датчик температуры воздуха на впуске справа | 12E |
| B5/1 | Датчик давления наддува | 10K |
| B11/4 | Датчик температуры охлаждающей жидкости | 3A |
| B17/8 | Датчик температуры наддувочного воздуха | 11B |
| B19/7 | Датчик температуры перед каталитическим нейтрализатором | 13K |
| B19/8 | Датчик температуры после каталитического нейтрализатора | 2E |
| B19/9 | Датчик температуры перед сажевым фильтром | 2K |
| B19/11 | Датчик температуры перед турбонагнетателем | 7B |
| B19/14 | Датчик температуры за сажевым фильтром | 1F |
| B28/5 | Датчик давления после воздушного фильтра | 2J |
| B28/8 | Датчик перепада давления (DPF) | 5L |
| B37 | Датчик педали акселератора | 8B |
| B60 | Датчик давления выхлопных газов | 13G |
| B70 | Датчик Холла коленчатого вала | 9B |
| G1 | Аккумулятор бортовой электросистемы | 15D |
| K40/8 | Модуль предохранителей и реле двигателя | 14A |
| K40/8kN | Реле цепи 87М | 12C 15H |
| M16/6 | Привод дроссельной заслонки | 12K |
| N3/9 | Блок управления CDI | 8E |
| N127 | Блок управления трансмиссией | 15E |
| U244 | Действительно для BlueTEC | 13J |
| Y27/9 | Привод рециркуляции выхлопных газов | 5A |
| Y85 | Переключающий клапан охладителя системы рециркуляции отработавших газов | 8K |
| CAN C | Двигатель CAN | 12F |
| 1 | Привод дроссельной заслонки, signal | 10H |
| 2 | Переключающий клапан охладителя системы рециркуляции отработавших газов, actuation | 8J |
| 3 | Датчик температуры воздуха на впуске, сигнал | 10E |
| 4 | Нагрузка двигателя, сигнал | 11E |
| 5 | Датчик перепада давления (DPF), signal | 6H |
| 6 | Датчик температуры перед сажевым фильтром, signal | 6G |
| 7 | Датчик давления после воздушного фильтра, signal | 5G |
| 8 | Привод рециркуляции выхлопных газов, actuation | 5B |
| 9 | Датчик температуры перед турбонагнетателем, signal | 7D |
| 10 | Датчик педали акселератора, signal | 8D |
| 11 | Обороты двигателя, сигнал | 9D |
| 12 | Датчик температуры наддувочного воздуха, signal | 10D |
| 13 | Контур 87, статус | 10E 15G |
| 14 | Давление наддува, сигнал | 9H |
| 15 | Датчик давления выхлопных газов, signal | 11G |
| 16 | Датчик температуры перед каталитическим нейтрализатором, signal | 10G |
| 17 | Датчик температуры масла, сигнал | 6E |
| 18 | Датчик температуры охлаждающей жидкости, signal | 6D |
| 19 | Двигатель работает, сигнал | 13F |
| 20 | Контур 30, статус | 15E |
| 21 | Датчик температуры за катализатором, сигнал | 5F |
| 22 | Датчик температуры за сажевым фильтром, signal | 5E |
