Электросхемы, Распиновки разъемов, Расположение элементов для Mercedes-Benz S-class (W221) 2005—2013

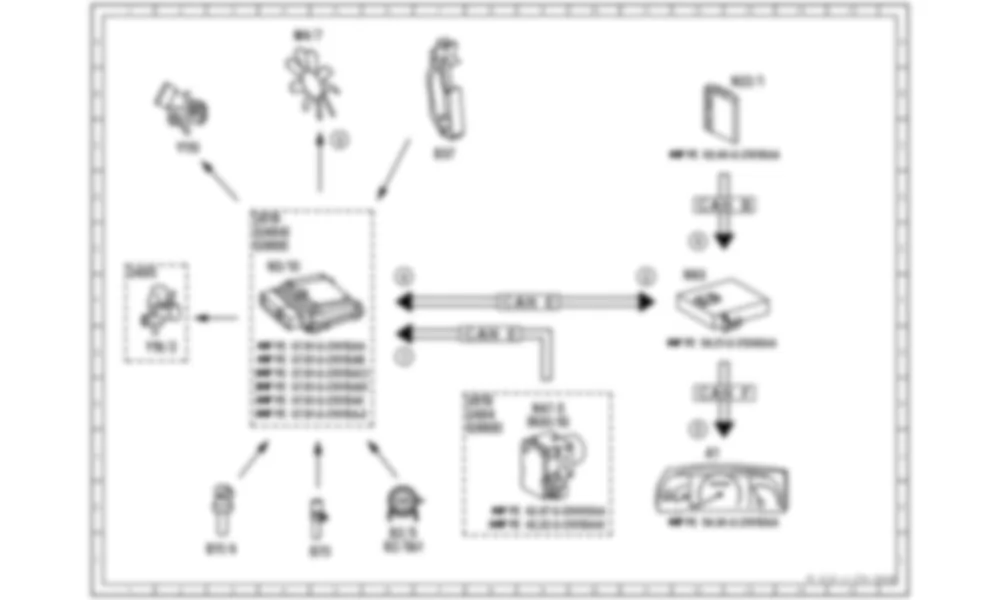

Электросхема Принципиальная электрическая схема управления теплом для Mercedes-Benz S-class (W221) 2005—2013


Список элементов схемы Принципиальная электрическая схема управления теплом для Mercedes-Benz S-class (W221) 2005—2013

Item Designation Coordinates
A1  Приборный щиток 12J
B2/5  Термопленочный датчик массового расхода воздуха 6K
B2/5b1 Датчик температуры всасываемого воздуха 6L
B11/4 Датчик температуры охлаждающей жидкости 3L
B37 Датчик педали акселератора 7C
B70 Датчик Холла коленчатого вала 5L
M4/7  Электрический всасывающий вентилятор двигателя и переменного тока со встроенным управлением 4A
N3/10  Блок управления ME-SFI [ME] 4E
N22/1 Блок управления AAC [KLA] 13B
N30/6 Блок управления системой рекуперативного торможения 9H
N47-5 Блок управления ESP 9H
N93 Блок управления центральным шлюзом 12E
U484  Действительно для M273 ME 3D
8H
U485 Не действует для M273 ME 1E
U819 Действительно для двигателя 272 3D
8H
U968 Действительно для мягкого гибридного привода 3E
8H
Y16/2  Запорный клапан системы отопления 1G
Y110 Трехдисковый термостатический клапан 2C
CAN B  CAN в салоне 12D
CAN E Шасси CAN 8F
9F
CAN F Центральная CAN 12H
1  Скорость автомобиля, сигнал 6G
2  Приборный щиток, message 11E
12H
3  Двигатель вентилятора, запрос заданных оборотов 5C
4  Кондиционер, статус 6E
12E

Распиновки разъемов для Mercedes-Benz S-class (W221) 2005—2013



Распиновка разъема A1 - Приборный щиток для Mercedes-Benz S-class (W221) 2005—2013

Распиновка разъема A1 - Приборный щиток для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.

Распиновка разъема B37 - Датчик педали акселератора для Mercedes-Benz S-class (W221) 2005—2013

Распиновка разъема B37 - Датчик педали акселератора для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.

Распиновка разъема M4/7 - Электрический всасывающий вентилятор двигателя и переменного тока со встроенным управлением для Mercedes-Benz S-class (W221) 2005—2013

Распиновка разъема M4/7 - Электрический всасывающий вентилятор двигателя и переменного тока со встроенным управлением для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.

Распиновка разъема N22/1 - Блок управления AAC [KLA] для Mercedes-Benz S-class (W221) 2005—2013

Распиновка разъема N22/1 - Блок управления AAC [KLA] для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.

Распиновка разъема N3/10 - Блок управления ME-SFI [ME] для Mercedes-Benz S-class (W221) 2005—2013

Распиновка разъема N3/10 - Блок управления ME-SFI [ME] для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.

Распиновка разъема N47-5 - Блок управления ESP для Mercedes-Benz S-class (W221) 2005—2013

Распиновка разъема N47-5 - Блок управления ESP для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.

Распиновка разъема N93 - Блок управления центральным шлюзом для Mercedes-Benz S-class (W221) 2005—2013

Распиновка разъема N93 - Блок управления центральным шлюзом для Mercedes-Benz S-class (W221) 2005—2013Unlock Lifetime Access for This Car.

Расположение элементов для Mercedes-Benz S-class (W221) 2005—2013
