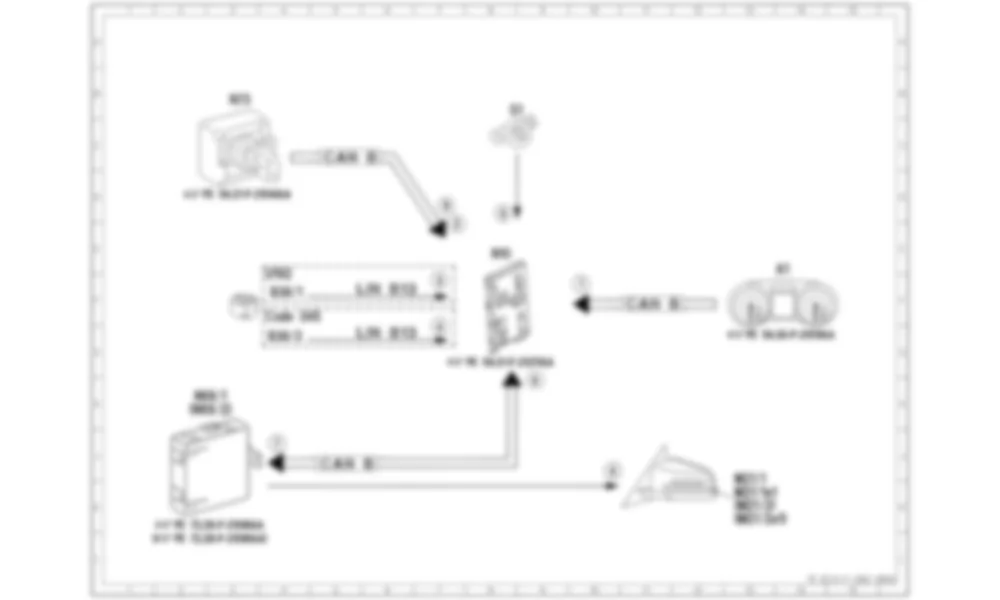

Электросхема Принципиальная электрическая схема, задержка выключения фар (SWA) для Mercedes-Benz CLA-class (C117) 2013-2020

Список элементов схемы Принципиальная электрическая схема, задержка выключения фар (SWA) для Mercedes-Benz CLA-class (C117) 2013-2020

Item	Designation	Coordinates
A1	Приборный щиток	14F
B38/1	Световой датчик	4F
B38/2	Датчик дождя / света	4G
Code 345	Датчик дождя	4F
M21/1	Левое внешнее зеркало	13K
M21/1e1	Левое внешнее зеркало ambient lamp	13K
M21/2	Правое внешнее зеркало	13K
M21/2e1	Правое внешнее зеркало ambient lamp	13K
N10	Блок управления SAM	8E
N69/1	Блок управления передней левой дверью	2H
N69/2	Блок управления передней правой дверью	2H
N73	Блок управления электронным замком зажигания	3B
S1	Выключатель наружного освещения	8B
U192	Действительно для датчика освещенности	4F
CAN B	CAN в салоне	5C 5J 11F
LIN B13	Крыша LIN	6F 6G
1	Задержка выключения фар, запрос	10F
2	Контур 15, статус	7E
3	Световой датчик, status	7F
4	Датчик дождя и света, статус	7G
5	Выключатель наружного освещения, status	8D
6	Поворотный тумблер двери, состояние	9H
7	Окружающая лампа, запрос	4J
8	Окружающая лампа, срабатывание	10J
9	Центральный замок, статус	7D
