Электросхема Схема 87 электропроводка для Mercedes-Benz SLK-class (R171) 2004—2011

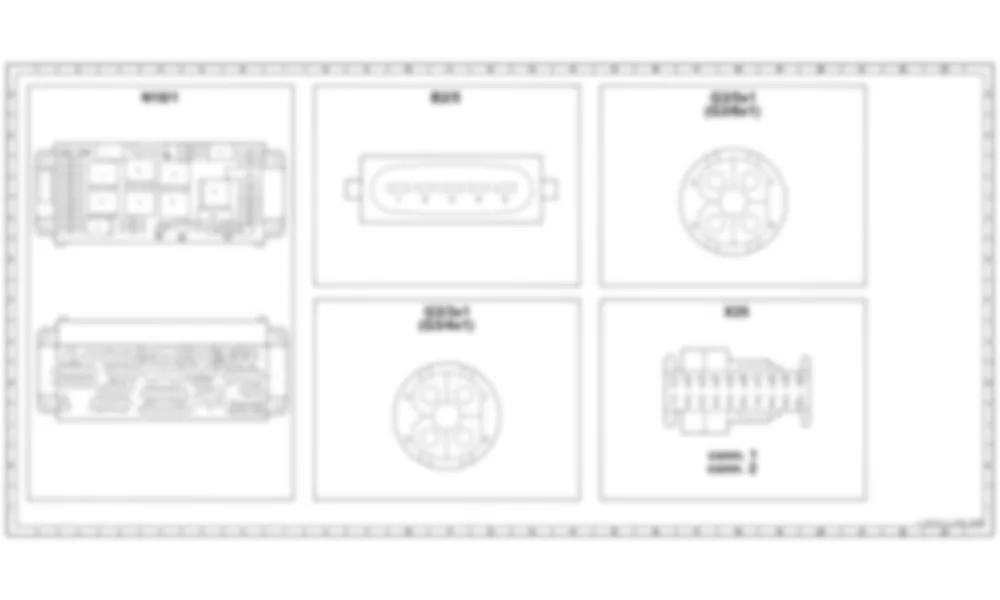

Список элементов схемы Схема 87 электропроводка для Mercedes-Benz SLK-class (R171) 2004—2011
| B2/5 | Термопленочный датчик массового расхода воздуха | 7A |
| B6/1 | Датчик Холла распредвала | 3A |
| G3/3 | Левый датчик O2 перед TWC [KAT] | 14L |
| G3/3x1 | Левый датчик O2 перед разъемом TWC [KAT] | 13K |
| G3/4 | Правый датчик O2 перед TWC [KAT] | 15L |
| G3/4x1 | Правый датчик O2 перед разъемом TWC [KAT] | 14K |
| G3/5 | Левый датчик O2 после TWC [KAT] | 16L |
| G3/5x1 | Левый датчик O2 после разъема TWC [KAT] | 15K |
| G3/6 | Правый датчик O2 после TWC [KAT] | 17L |
| G3/6x1 | Правый датчик O2 после разъема TWC [KAT] | 16K |
| M4/7 | Электрический всасывающий вентилятор двигателя и переменного тока со встроенным управлением | 12L |
| N10/1 | Модуль управления SAM со стороны водителя с модулем предохранителей и реле | 10A |
| X25 | Разъем моторного отсека / FFS [RBA] (диагностика) | 12E |
| X35/56 | Разъем датчика O2 | 15G |
| Y22/6 | Переключающий клапан регулируемого впускного коллектора | 14A |
| Y31/1 | EGR [ARF] датчик вакуума | 15A |
| Y32 | Переключающий клапан воздушного насоса | 16A |
| Y58/1 | Регулирующий клапан, продувка | 11L |
| Y58/4 | Запорный клапан фильтра с активированным углем | 12A |
| Y62 | Топливные форсунки | 4L 8L |
| Y62y1 | Клапан впрыска топлива цилиндра 1 | 1L |
| Y62y2 | Клапан впрыска топлива цилиндра 2 | 2L |
| Y62y3 | Клапан впрыска топлива цилиндра 3 | 3L |
| Y62y4 | Клапан впрыска топлива цилиндра 4 | 4L |
| Y62y5 | Клапан впрыска топлива цилиндра 5 | 6L |
| Y62y6 | Клапан впрыска топлива цилиндра 6 | 6L |
| Y62y7 | Клапан впрыска топлива цилиндра 7 | 8L |
| Y62y8 | Клапан впрыска топлива цилиндра 8 | 9L |
| Z7/35 | Гильза разъема цепи 87М1е | 2G 6G |
| Z7/36 | Цепь 87 Соединительная муфта M2e | 10G 14E |
