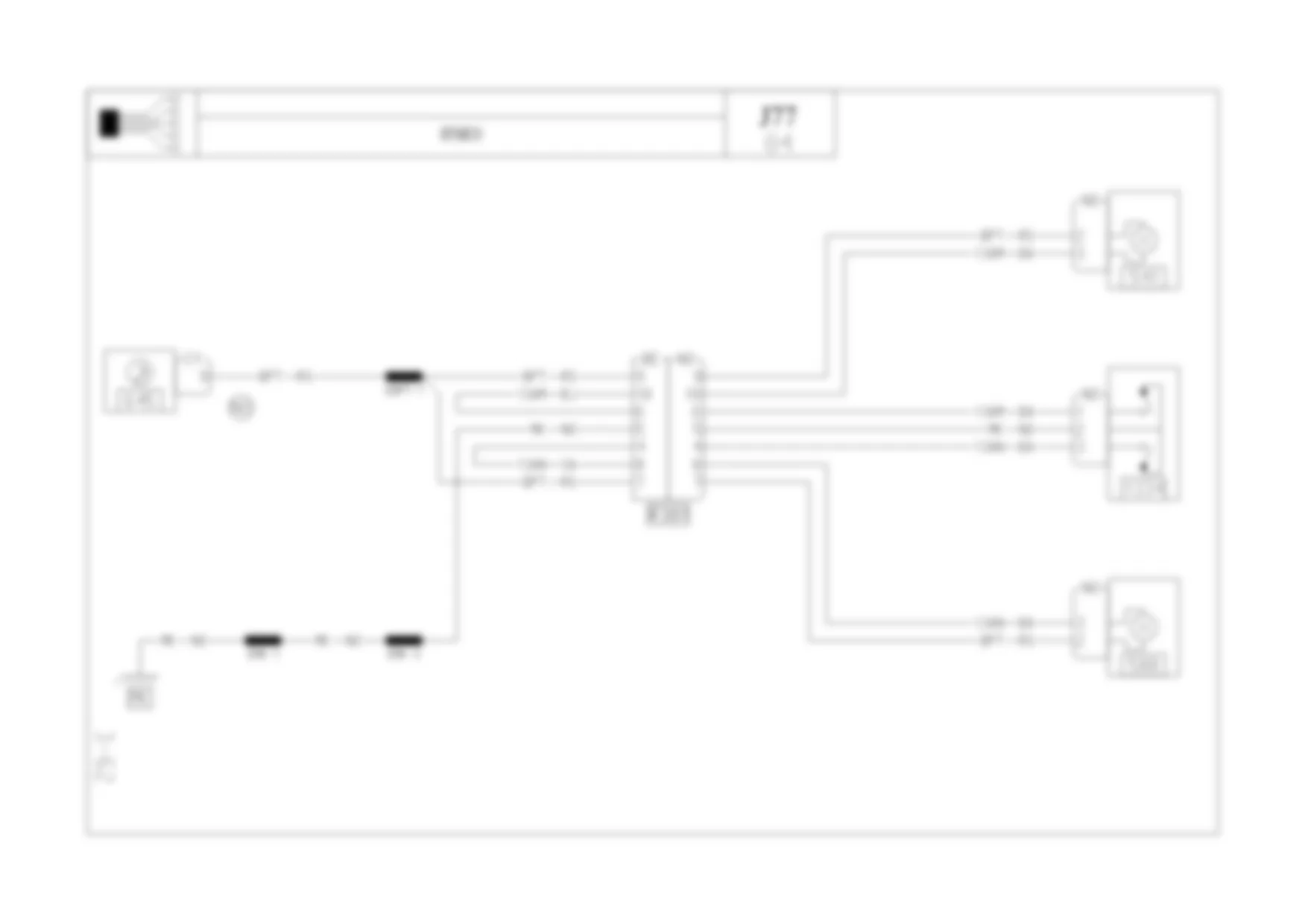

Электросхема ЛАМПА ОСВ. ЗЕРК., ВСТ. В СОЛНЦЕЗАЩ. КОЗЫР. для Renault Modus 2004-2012

Электросхема подходит для следующей комплектации автомобиля:
- ЗЕРКАЛО В ПРОТИВОСОЛНЕЧНОМ КОЗЫРЬКЕ

Unlock Lifetime Access for This Car.

Распиновки Разъемов и расположения элементов ЛАМПА ОСВ. ЗЕРК., ВСТ. В СОЛНЦЕЗАЩ. КОЗЫР. для Renault Modus 2004-2012

Распиновка разъема 1334 - ВЫКЛЮЧАТЕЛЬ ЛАМПЫ ПОДСВЕТКИ ЗЕРКАЛА В СОЛНЦЕЗАЩИТНОМ КОЗЫРЬКЕ для Renault Modus 2004-2012

Unlock Lifetime Access for This Car. Распиновка разъема 1334 - ВЫКЛЮЧАТЕЛЬ ЛАМПЫ ПОДСВЕТКИ ЗЕРКАЛА В СОЛНЦЕЗАЩИТНОМ КОЗЫРЬКЕ для Renault Modus 2004-2012

- - 1 - 0.11 - 13AM ВЫКЛЮЧАТЕЛЬ ПОДСВЕТКИ ЗЕРКАЛА ПРАВОГО СОЛНЦЕЗАЩИТНОГО КОЗЫРЬКА 2 - 0.11 - MK ЭЛЕКТИРЧЕСКАЯ "МАССА" ЛЕВОЙ ПЕРЕДНЕЙ СТОЙКИ 3 - 0.11 - 13AN ВЫКЛЮЧАТЕЛЬ ПОДСВЕТКИ ЗЕРКАЛА ЛЕВОГО СОЛНЦЕЗАЩИТНОГО КОЗЫРЬКА

Где находится элемент 1334 - ВЫКЛЮЧАТЕЛЬ ЛАМПЫ ПОДСВЕТКИ ЗЕРКАЛА В СОЛНЦЕЗАЩИТНОМ КОЗЫРЬКЕ для Renault Modus 2004-2012

Unlock Lifetime Access for This Car.

Распиновка разъема 541 - ЛАМПА ЗЕРК., ВСТАВЛ. В СОЛНЦЗАЩ. КОЗ. для Renault Modus 2004-2012

Unlock Lifetime Access for This Car. Распиновка разъема 541 - ЛАМПА ЗЕРК., ВСТАВЛ. В СОЛНЦЗАЩ. КОЗ. для Renault Modus 2004-2012

- - 2 - 0.11 - BPT + АККУМУЛ. БАТАРЕИ Ч/З РЕЛЕ, РЕЛЕ ВРЕМЕНИ 3 - 0.11 - 13AM ВЫКЛЮЧАТЕЛЬ ПОДСВЕТКИ ЗЕРКАЛА ПРАВОГО СОЛНЦЕЗАЩИТНОГО КОЗЫРЬКА

Где находится элемент 541 - ЛАМПА ЗЕРК., ВСТАВЛ. В СОЛНЦЗАЩ. КОЗ. для Renault Modus 2004-2012

Unlock Lifetime Access for This Car.

Распиновка разъема 588 - ЛАМПА ЗЕРК.,ВСТАВЛ.В СОЛНЦЗАЩ.КОЗ.СО СТОР.ВОДИТ.СИД. для Renault Modus 2004-2012

Unlock Lifetime Access for This Car. Распиновка разъема 588 - ЛАМПА ЗЕРК.,ВСТАВЛ.В СОЛНЦЗАЩ.КОЗ.СО СТОР.ВОДИТ.СИД. для Renault Modus 2004-2012

- - 2 - 0.11 - BPT + АККУМУЛ. БАТАРЕИ Ч/З РЕЛЕ, РЕЛЕ ВРЕМЕНИ 3 - 0.11 - 13AN ВЫКЛЮЧАТЕЛЬ ПОДСВЕТКИ ЗЕРКАЛА ЛЕВОГО СОЛНЦЕЗАЩИТНОГО КОЗЫРЬКА

Где находится элемент 588 - ЛАМПА ЗЕРК.,ВСТАВЛ.В СОЛНЦЗАЩ.КОЗ.СО СТОР.ВОДИТ.СИД. для Renault Modus 2004-2012

Unlock Lifetime Access for This Car.

Распиновка разъема 645 - КОММУТАЦИОННЫЙ БЛОК САЛОНА для Renault Modus 2004-2012

Unlock Lifetime Access for This Car. Распиновка разъема 645 - КОММУТАЦИОННЫЙ БЛОК САЛОНА для Renault Modus 2004-2012

- - 1 - 0.5 - 20Z УПРАВЛЕНИЕ - ЭЛЕКТРОДВ БЛОКИРОВКИ ВНУТРЕННИХ РУЧЕК ПЕРЕДНИХ ДВЕРЕЙ 2 - 0.5 - MK ЭЛЕКТИРЧЕСКАЯ "МАССА" ЛЕВОЙ ПЕРЕДНЕЙ СТОЙКИ 3 - 0.35 - S + ВСПОМОГАТЕЛЬНОГО ЭЛЕКТРООБОРУДОВАНИЯ 4 - 0.35 - 15M УПР. - РЕЛЕ ОБОГРЕВА ЗАДН. СТКЛ. 5 - 0.35 - 20G УПР. ОТКРЫТИЕМ, ЭЛ.ДВИГ. ПРИВОДА ДВЕРИ ЗАДКА 6 - 0.35 - 20AW УПР. ИМП. ЗАПИР.-ОТПИР. ДВЕРЕЙ 7 - 0.35 - 141P СИГНАЛ МАТРИЦЫ С 5 СТОЛБЦАМИ ОРГАНОВ УПРАВЛЕНИЯ ПОД РУЛЕВЫМ КОЛЕСОМ 8 - 0.35 - 141M СИГНАЛ МАТРИЦЫ С 3 СТОЛБЦАМИ ОРГАНОВ УПРАВЛЕНИЯ ПОД РУЛЕВЫМ КОЛЕСОМ 9 - 0.35 - 141K СИГНАЛ СТОЛБЦА 1 МАТРИЦЫ ОРГАНОВ УПРАВЛЕНИЯ ПОД РУЛЕВЫМ КОЛЕСОМ 10 - 0.35 - 87T СИГНАЛ ОДНОПОЗИЦИОННОГО ВЫКЛЮЧАТЕЛЯ 1 КРЫШКИ ЗАДНЕГО БАГАЖНИКА 11 - 0.35 - 15A УПР. СИГН. ЛАМПОЙ ОБОГРЕВА ЗАДН. СТКЛ. 13 - 0.35 - 141B СИГНАЛ СТРОКИ 1 МАТРИЦЫ ОРГАНОВ УПРАВЛЕНИЯ ПОД РУЛЕВЫМ КОЛЕСОМ 14 - 0.35 - 141D СИГНАЛ СТРОКИ 3 МАТРИЦЫ ОРГАНОВ УПРАВЛЕНИЯ ПОД РУЛЕВЫМ КОЛЕСОМ 15 - 0.35 - 141H СИГНАЛ СТРОКИ 5 МАТРИЦЫ ОРГАНОВ УПРАВЛЕНИЯ ПОД РУЛЕВЫМ КОЛЕСОМ 16 - 0.5 - 24A УПР. + ЭЛ.ДВИГ. ЗАДН. СТКЛПОД. 17 - 0.5 - 16A УПР. + ОМЫВАТЕЛЯ ВЕТРОВОГО СТКЛ. 19 - 0.5 - 133B СИГН. CAN H ЩИТКА ПРИБОРОВ > ЭБУ 21 - 0.5 - 13E УПР. - ПЛАФОНА ОСВЕЩ. > РЕЛЕ ВРЕМЕНИ 22 - 0.35 - BP77 "+" АККУМУЛЯТОРНОЙ БАТАРЕИ Ч/З ПРЕДОХР. > ЦЭКБС 23 - 0.35 - 36C СИГН. - ВЫКЛ. ЭЛ.МАГ. РЕВЕРСА ТОРМ. СТЕКЛООЧ. ЗАДН. СТКЛ. 24 - 0.35 - A + ПОСЛЕ ЗАМКА ЗАЖИГ. 25 - 0.35 - 20AC УПР. ОТКРЫТИЕМ ЗАМКА КРЫШКИ 26 - 0.35 - 64Q УПР. - РЕЛЕ ВРЕМЕНИ, РЕЛЕ-ПРЕРЫВАТЕЛЬ УКАЗ. ПОВОР. И АВАР. СИГНАЛИЗ. 27 - 0.35 - 141N СИГНАЛ СТОЛБЦА 4 МАТРИЦЫ ОРГАНОВ УПРАВЛЕНИЯ ПОД РУЛЕВЫМ КОЛЕСОМ 28 - 0.35 - 141L СИГНАЛ МАТРИЦЫ С 2 СТОЛБЦАМИ ОРГАНОВ УПРАВЛЕНИЯ ПОД РУЛЕВЫМ КОЛЕСОМ 29 - 0.5 - 87H СИГН. - ОДНОПОЗИЦИОННОГО ВЫКЛЮЧАТЕЛЯ СИДЕНЬЯ ВОДИТ. 30 - 0.5 - 87G СИГН. - ОДНОПОЗИЦИОННОГО ВЫКЛЮЧАТЕЛЯ СИДЕНЬЯ ПАССАЖИРА 31 - 0.35 - 38ES УПР. - СИГН. ЛАМПЫ КОНДИЦИОНЕРА 32 - 0.35 - 20M ЛЮМИНЕСЦ. ДИОД ЗАПИР. ДВЕРЕЙ 33 - 0.35 - 141C СИГНАЛ СТРОКИ 2 МАТРИЦЫ ОРГАНОВ УПРАВЛЕНИЯ ПОД РУЛЕВЫМ КОЛЕСОМ 34 - 0.35 - 141G СИГНАЛ СТРОКИ 4 МАТРИЦЫ ОРГАНОВ УПРАВЛЕНИЯ ПОД РУЛЕВЫМ КОЛЕСОМ 35 - 0.35 - 47D СИГН. 0 В ДАТЧ. НАРУЖНОЙ ТЕМП. 36 - 0.35 - 47C СИГН. + ДАТЧ. НАРУЖНОЙ ТЕМП. 37 - 0.35 - 64F УПР. + СИГН. ЛАМПЫ АВАРИЙНОЙ СИГНАЛИЗАЦИИ 38 - 0.5 - 80X СИГН. ШИНЫ (ИНТЕРФЕЙС) АНТЕННЫ ТРАНСПОНДЕРА 39 - 0.5 - 133C СИГН. CAN L ЩИТКА ПРИБОРОВ > ЭБУ

Где находится элемент 645 - КОММУТАЦИОННЫЙ БЛОК САЛОНА для Renault Modus 2004-2012

Unlock Lifetime Access for This Car.

Распиновка разъема R301 - РАЗ. ЭЛПРОВ. ПРИБ. ПАН./ПЛАФОНА ОСВ. для Renault Modus 2004-2012

Unlock Lifetime Access for This Car. Распиновка разъема R301 - РАЗ. ЭЛПРОВ. ПРИБ. ПАН./ПЛАФОНА ОСВ. для Renault Modus 2004-2012

- - 1 - 0.5 - MK ЭЛЕКТИРЧЕСКАЯ "МАССА" ЛЕВОЙ ПЕРЕДНЕЙ СТОЙКИ 2 - 0.35 - 14S СИГН. ПО ПОСЛЕДОВАТЕЛЬНОЙ ЦЕПИ ДАТЧ. ДОЖДЯ 3 - 0.35 - AP1A "+"ПОСЛЕ ЗАМ. ЗАЖ. ЭЛЕКТРООБ. КРЫШИ ЧЕРЕЗ ПРЕДОХР. 4 - 0.35 - 13AN ВЫКЛЮЧАТЕЛЬ ПОДСВЕТКИ ЗЕРКАЛА ЛЕВОГО СОЛНЦЕЗАЩИТНОГО КОЗЫРЬКА 5 - 0.5 - MK ЭЛЕКТИРЧЕСКАЯ "МАССА" ЛЕВОЙ ПЕРЕДНЕЙ СТОЙКИ 6 - 0.35 - 13AM ВЫКЛЮЧАТЕЛЬ ПОДСВЕТКИ ЗЕРКАЛА ПРАВОГО СОЛНЦЕЗАЩИТНОГО КОЗЫРЬКА 7 - 0.5 - BPT + АККУМУЛ. БАТАРЕИ Ч/З РЕЛЕ, РЕЛЕ ВРЕМЕНИ 8 - 0.35 - 13AN ВЫКЛЮЧАТЕЛЬ ПОДСВЕТКИ ЗЕРКАЛА ЛЕВОГО СОЛНЦЕЗАЩИТНОГО КОЗЫРЬКА 9 - 0.5 - BPT + АККУМУЛ. БАТАРЕИ Ч/З РЕЛЕ, РЕЛЕ ВРЕМЕНИ 10 - 0.35 - 13AM ВЫКЛЮЧАТЕЛЬ ПОДСВЕТКИ ЗЕРКАЛА ПРАВОГО СОЛНЦЕЗАЩИТНОГО КОЗЫРЬКА

Где находится элемент R301 - РАЗ. ЭЛПРОВ. ПРИБ. ПАН./ПЛАФОНА ОСВ. для Renault Modus 2004-2012

Unlock Lifetime Access for This Car.

Расположение подключения масс Заземления для Renault Modus 2004-2012
