Электросхема ЛЮК КРЫШИ С ЭЛЕКТРОПРИВОДОМ для Renault Clio III 2005-2012 2007-10-22

    ГлавнаяRenaultRenault Clio III 2005-2012 2007-10-22Renault Clio III 2005-2012 2007-10-22 - ЛЮК КРЫШИ С ЭЛЕКТРОПРИВОДОМ

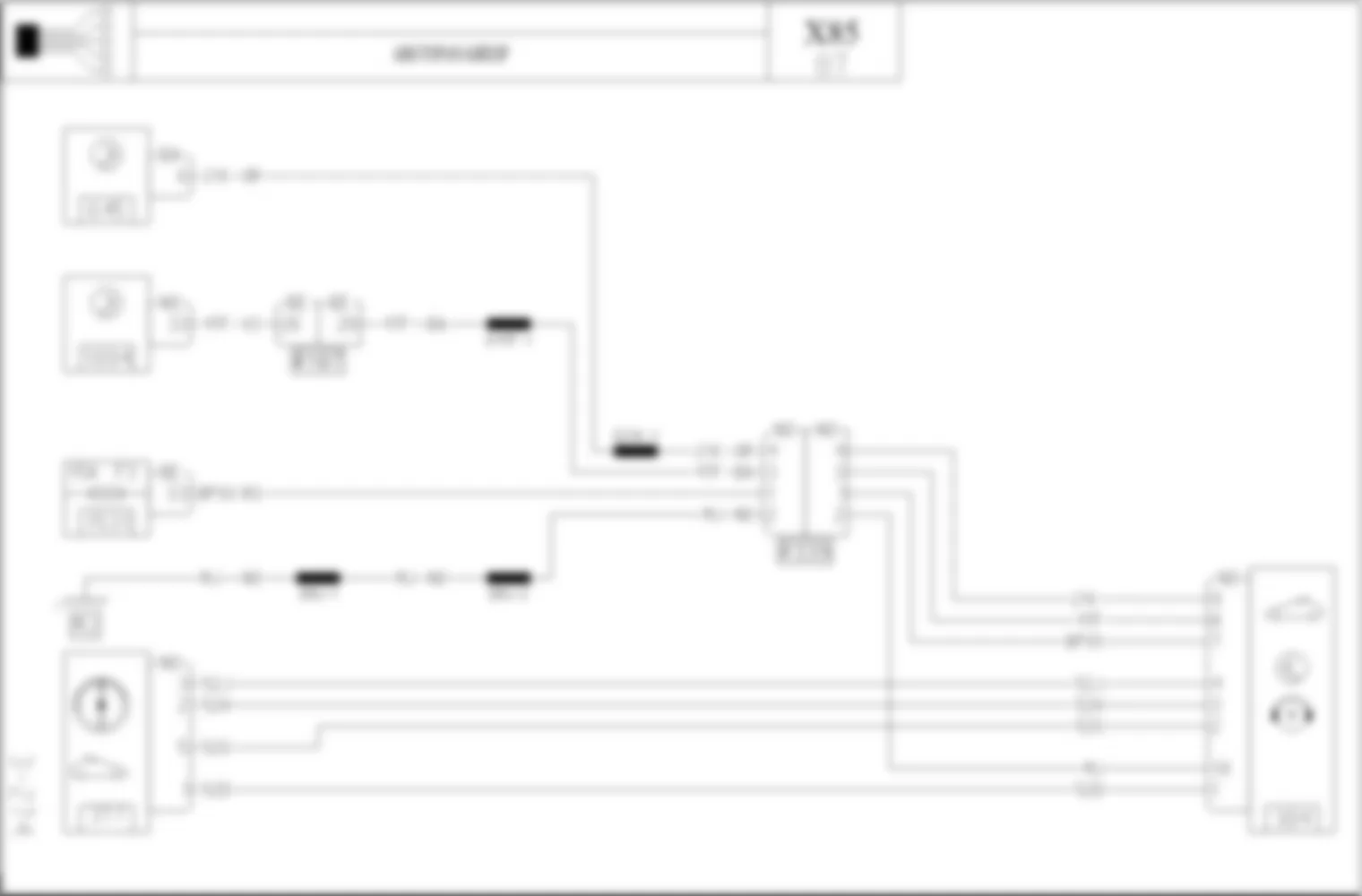

Электросхема ЛЮК КРЫШИ С ЭЛЕКТРОПРИВОДОМ для Renault Clio III 2005-2012 2007-10-22

Электросхема ЛЮК КРЫШИ С ЭЛЕКТРОПРИВОДОМ для Renault Clio III 2005-2012 2007-10-22

Электросхема подходит для следующей комплектации автомобиля:
-

Электросхема ЛЮК КРЫШИ С ЭЛЕКТРОПРИВОДОМ для Renault Clio III 2005-2012 2007-10-22Unlock Lifetime Access for This Car.
Код Элемента
При нажатии переход на распиновку разъема
(при отсутствии информации, перехода не будет)		Наименовение Элемента
При нажатии переход на расположение элемента
(при отсутствии информации, перехода не будет)
1094ЭБУ АБС И СИСТ. СТАБИЛИЗ. ТРАЕКТОРИИ
1531БЛОК ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ В САЛОНЕ 2
21KСИГН. ПОСЛ. ВКЛ. СТКЛПОД. И ЛЮКА КР. С ЭЛ.ПР.С ФУНКЦ. ПРОТИВОЗАЩ.
304ЛЮК КРЫШИ С ЭЛПРИВ.
317ВЫКЛ. ЛЮКА КРЫШИ С ЭЛПРИВ.
47FСИГН. СКОРОСТИ АВТОМОБИЛЯ
52D"МАССА" ЦИФРОВОЙ УПРАВЛЯЮЩЕГО СИГНАЛА
52GЦИФРОВАЯ 1-БИТНАЯ УПРАВЛЕНИЕ
52HЦИФРОВАЯ 2-БИТНАЯ УПРАВЛЕНИЕ
52JЦИФРОВАЯ 3-БИТНАЯ УПРАВЛЕНИЕ
645КОММУТАЦИОННЫЙ БЛОК САЛОНА
BP93"+" АККУМ. БАТАРЕИ Ч/З ПРЕДОХРАНИТЕЛЬ. ЭЛЕКТРОДВИГАТЕЛЬ ПРИВОДА ЛЮКА В КРЫШЕ
FCT_422
MJЭЛЕКТРИЧЕСКАЯ "МАССА" НА ПРАВОЙ ПЕРЕДНЕЙ СТОЙКЕ
R107РАЗ. ЭЛПРОВ. ПРИБ. ПАН./ПЕР. ЧАСТИ ДВИГ.
R339КРЫША/ЛЮК КРЫШИ

Распиновки Разъемов и расположения элементов ЛЮК КРЫШИ С ЭЛЕКТРОПРИВОДОМ для Renault Clio III 2005-2012 2007-10-22



Распиновка разъема 1094 - ЭБУ АБС И СИСТ. СТАБИЛИЗ. ТРАЕКТОРИИ для Renault Clio III 2005-2012 2007-10-22



Распиновка разъема 1094 - ЭБУ АБС И СИСТ. СТАБИЛИЗ. ТРАЕКТОРИИ для Renault Clio III 2005-2012 2007-10-22Unlock Lifetime Access for This Car.


Распиновка разъема 1094 - ЭБУ АБС И СИСТ. СТАБИЛИЗ. ТРАЕКТОРИИ для Renault Clio III 2005-2012 2007-10-22

- -
1 - 4.0 - MAHЭЛЕКТРИЧЕСКАЯ "МАССА" АБС
2 - 4.0 - BP8+ АККУМУЛ. БАТАРЕИ Ч/З РЕЛЕ > ДВИГАТЕЛЬ, АБС
3 - 2.5 - BP14+ АККУМУЛ. БАТАРЕИ Ч/З ПРЕДОХР. > АБС
4 - 2.5 - MAHЭЛЕКТРИЧЕСКАЯ "МАССА" АБС
5 - 0.5 - 4CСИГН. ДАТЧ. СКОР. ВРАЩ. ЛЕВ. ПЕРЕД. КОЛ.
6 - 0.5 - 4H+ ДАТЧ. СКОРОС. ВРАЩ. ЛЕВ. ЗАДН. КОЛ.
8 - 0.5 - 4T+ ДАТЧ. СКОРОС. ВРАЩ. ПРАВ. ЗАДН. КОЛ.
9 - 0.5 - 4N+ ДАТЧ. СКОРОС. ВРАЩ. ПРАВ. ПЕРЕД. КОЛ.
10 - 0.5 - 4MСИГН. ДАТЧ. СКОРОС. ВРАЩ. ПРАВ. ПЕРЕД. КОЛ.
11 - 0.5 - HKДИАГНОСТИЧЕСКИЙ СИГН. K
14 - 0.5 - 4DNСИГНАЛ CAN НИЖНИЙ АБС
15 - 0.5 - 4CY- ДАТЧ. УГЛ. УСК. (СИСТ. СТАБ. ТР.)>ПОП. УСК.
16 - 0.5 - 4CWСИГН. ДАТЧ. УГЛ. УСК. (СИСТ. СТАБ. ТРАЕК.)
18 - 0.5 - 4CVЭТАЛ. СИГ. ДАТ. УГЛ. УСК. (СИСТ. СТАБ. ТРАЕК.)
20 - 0.5 - 4CXСИГН. ДАТЧ. ПОПЕРЕЧНЫХ УСК.
22 - 0.5 - 4GJУПРАВЛЕНИЕ РЕЛЕ ВКЛЮЧЕНИЯ СТОП-СИГНАЛА
26 - 0.5 - 4E+ ДАТЧ. СКОРОС. ВРАЩ. ЛЕВ. ПЕРЕД. КОЛ.
27 - 0.5 - 4GСИГН. ДАТЧ. СКОРОС. ВРАЩ. ЛЕВ. ЗАДН. КОЛ.
28 - 0.5 - SP15"+ "ПОТРЕБИТЕЛЕЙ ЭЛЕКТРОЭНЕРГИИ ЧЕРЕЗ ПРЕДОХРАНИТЕЛЬ
29 - 0.5 - 4SСИГН. ДАТЧ. СКОРОС. ВРАЩ. ПРАВ. ЗАДН. КОЛ.
30 - 0.5 - 65GУПР. ФОНАРЯМИ СТОП-СИГНАЛА >РЕЛЕ
31 - 0.5 - 4AQУПР. - ВЫКЛ. СИСТ. СТАБ. ТРАЕКТОРИИ
33 - 0.5 - 47FСИГН. СКОРОСТИ АВТОМОБИЛЯ
35 - 0.5 - 4DMСИГНАЛ CAN ВЕРХНИЙ АБС
37 - 0.5 - 4BZТЕСТ. СИГ. ДАТ. УГЛ. УСК. (СИСТ. СТАБ. ТР.)


Где находится элемент 1094 - ЭБУ АБС И СИСТ. СТАБИЛИЗ. ТРАЕКТОРИИ для Renault Clio III 2005-2012 2007-10-22


Где находится 1094 - ЭБУ АБС И СИСТ. СТАБИЛИЗ. ТРАЕКТОРИИ для Renault Clio III 2005-2012 2007-10-22Unlock Lifetime Access for This Car.


Распиновка разъема 1531 - БЛОК ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ В САЛОНЕ 2 для Renault Clio III 2005-2012 2007-10-22



Распиновка разъема 1531 - БЛОК ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ В САЛОНЕ 2 для Renault Clio III 2005-2012 2007-10-22Unlock Lifetime Access for This Car.


Распиновка разъема 1531 - БЛОК ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ В САЛОНЕ 2 для Renault Clio III 2005-2012 2007-10-22

- -
E1 - 3.0 - BP11+ АККУМУЛ. БАТАРЕИ Ч/З ПРЕДОХР. > САЛОНА АВТОМОБИЛЯ 1
S1 - 1.0 - BP48+ АККУМУЛ. БАТАРЕИ Ч/З ПРЕДОХРАН. > СТКЛПОД.
E3 - 3.0 - BP11+ АККУМУЛ. БАТАРЕИ Ч/З ПРЕДОХР. > САЛОНА АВТОМОБИЛЯ 1
S3 - 1.0 - BP93"+" АККУМ. БАТАРЕИ Ч/З ПРЕДОХРАНИТЕЛЬ. ЭЛЕКТРОДВИГАТЕЛЬ ПРИВОДА ЛЮКА В КРЫШЕ
E4 - 3.0 - BP11+ АККУМУЛ. БАТАРЕИ Ч/З ПРЕДОХР. > САЛОНА АВТОМОБИЛЯ 1
S4 - 4.0 - BPR1+ АККУМУЛЯТОРНЫХ БАТАРЕЙ > РЕЛЕ


Где находится элемент 1531 - БЛОК ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ В САЛОНЕ 2 для Renault Clio III 2005-2012 2007-10-22


Где находится 1531 - БЛОК ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ В САЛОНЕ 2 для Renault Clio III 2005-2012 2007-10-22Unlock Lifetime Access for This Car.


Распиновка разъема 645 - КОММУТАЦИОННЫЙ БЛОК САЛОНА для Renault Clio III 2005-2012 2007-10-22



Распиновка разъема 645 - КОММУТАЦИОННЫЙ БЛОК САЛОНА для Renault Clio III 2005-2012 2007-10-22Unlock Lifetime Access for This Car.


Распиновка разъема 645 - КОММУТАЦИОННЫЙ БЛОК САЛОНА для Renault Clio III 2005-2012 2007-10-22

- -
1 - 0.5 - 64CУПР. УКАЗАТЕЛЯМИ ЛЕВЫХ ПОВОРОТОВ
2 - 0.5 - 64DУПР. УКАЗАТЕЛЯМИ ПРАВЫХ ПОВОРОТОВ
4 - 0.5 - 20SРАЗР.ПОДАЧИ ПИТАН. НА ЭЛ.ДВИГ.ДЛЯ ОТКР.ДВЕРИ ЗАДКА
5 - 0.5 - 9PУПР. + ЗАДН. ПРОТИВОТУМАННЫХ ФОНАРЕЙ Ч/З ПРЕДОХР.
6 - 2.0 - MJЭЛЕКТРИЧЕСКАЯ "МАССА" НА ПРАВОЙ ПЕРЕДНЕЙ СТОЙКЕ
7 - 1.0 - 36GУПР. + РЕЛЕ СТЕКЛООЧИСТИТЕЛЯ ЗАДН. СТКЛ.
8 - 0.5 - BP6+ АККУМУЛ. БАТАРЕИ Ч/З ПРЕДОХРАН.> ПЛАФОН ОСВЕЩ.
9 - 0.5 - BPT+ АККУМУЛ. БАТАРЕИ Ч/З РЕЛЕ, РЕЛЕ ВРЕМЕНИ


Где находится элемент 645 - КОММУТАЦИОННЫЙ БЛОК САЛОНА для Renault Clio III 2005-2012 2007-10-22


Где находится 645 - КОММУТАЦИОННЫЙ БЛОК САЛОНА для Renault Clio III 2005-2012 2007-10-22Unlock Lifetime Access for This Car.


Распиновка разъема R107 - РАЗ. ЭЛПРОВ. ПРИБ. ПАН./ПЕР. ЧАСТИ ДВИГ. для Renault Clio III 2005-2012 2007-10-22



Распиновка разъема R107 - РАЗ. ЭЛПРОВ. ПРИБ. ПАН./ПЕР. ЧАСТИ ДВИГ. для Renault Clio III 2005-2012 2007-10-22Unlock Lifetime Access for This Car.


Распиновка разъема R107 - РАЗ. ЭЛПРОВ. ПРИБ. ПАН./ПЕР. ЧАСТИ ДВИГ. для Renault Clio III 2005-2012 2007-10-22

- -
A - 5.0 - BPS1"+" АККУМУЛЯТОРНОЙ БАТАРЕИ ЧЕРЕЗ ПРЕДОХРАНИТЕЛЬ, ЗАЩИТНЫЙ ВЫКЛЮЧАТЕЛЬ
B - 7.0 - BP12+ АККУМУЛ. БАТАРЕИ Ч/З ПРЕДОХР. > САЛОНА АВТОМОБИЛЯ 2


Где находится элемент R107 - РАЗ. ЭЛПРОВ. ПРИБ. ПАН./ПЕР. ЧАСТИ ДВИГ. для Renault Clio III 2005-2012 2007-10-22


Где находится R107 - РАЗ. ЭЛПРОВ. ПРИБ. ПАН./ПЕР. ЧАСТИ ДВИГ. для Renault Clio III 2005-2012 2007-10-22Unlock Lifetime Access for This Car.


Распиновка разъема R339 - КРЫША/ЛЮК КРЫШИ для Renault Clio III 2005-2012 2007-10-22



Распиновка разъема R339 - КРЫША/ЛЮК КРЫШИ для Renault Clio III 2005-2012 2007-10-22Unlock Lifetime Access for This Car.


Распиновка разъема R339 - КРЫША/ЛЮК КРЫШИ для Renault Clio III 2005-2012 2007-10-22

- -
1 - 1.0 - BP93"+" АККУМ. БАТАРЕИ Ч/З ПРЕДОХРАНИТЕЛЬ. ЭЛЕКТРОДВИГАТЕЛЬ ПРИВОДА ЛЮКА В КРЫШЕ
2 - 1.0 - MJЭЛЕКТРИЧЕСКАЯ "МАССА" НА ПРАВОЙ ПЕРЕДНЕЙ СТОЙКЕ
3 - 0.35 - 47FСИГН. СКОРОСТИ АВТОМОБИЛЯ
4 - 0.35 - 21KСИГН. ПОСЛ. ВКЛ. СТКЛПОД. И ЛЮКА КР. С ЭЛ.ПР.С ФУНКЦ. ПРОТИВОЗАЩ.


Где находится элемент R339 - КРЫША/ЛЮК КРЫШИ для Renault Clio III 2005-2012 2007-10-22


Где находится R339 - КРЫША/ЛЮК КРЫШИ для Renault Clio III 2005-2012 2007-10-22Unlock Lifetime Access for This Car.

Расположение подключения масс Заземления для Renault Clio III 2005-2012 2007-10-22

Расположение подключения масс Заземления для Renault Clio III 2005-2012 2007-10-22Unlock Lifetime Access for This Car.
Расположение подключения масс Заземления для Renault Clio III 2005-2012 2007-10-22Unlock Lifetime Access for This Car.
Расположение подключения масс Заземления для Renault Clio III 2005-2012 2007-10-22Unlock Lifetime Access for This Car.
