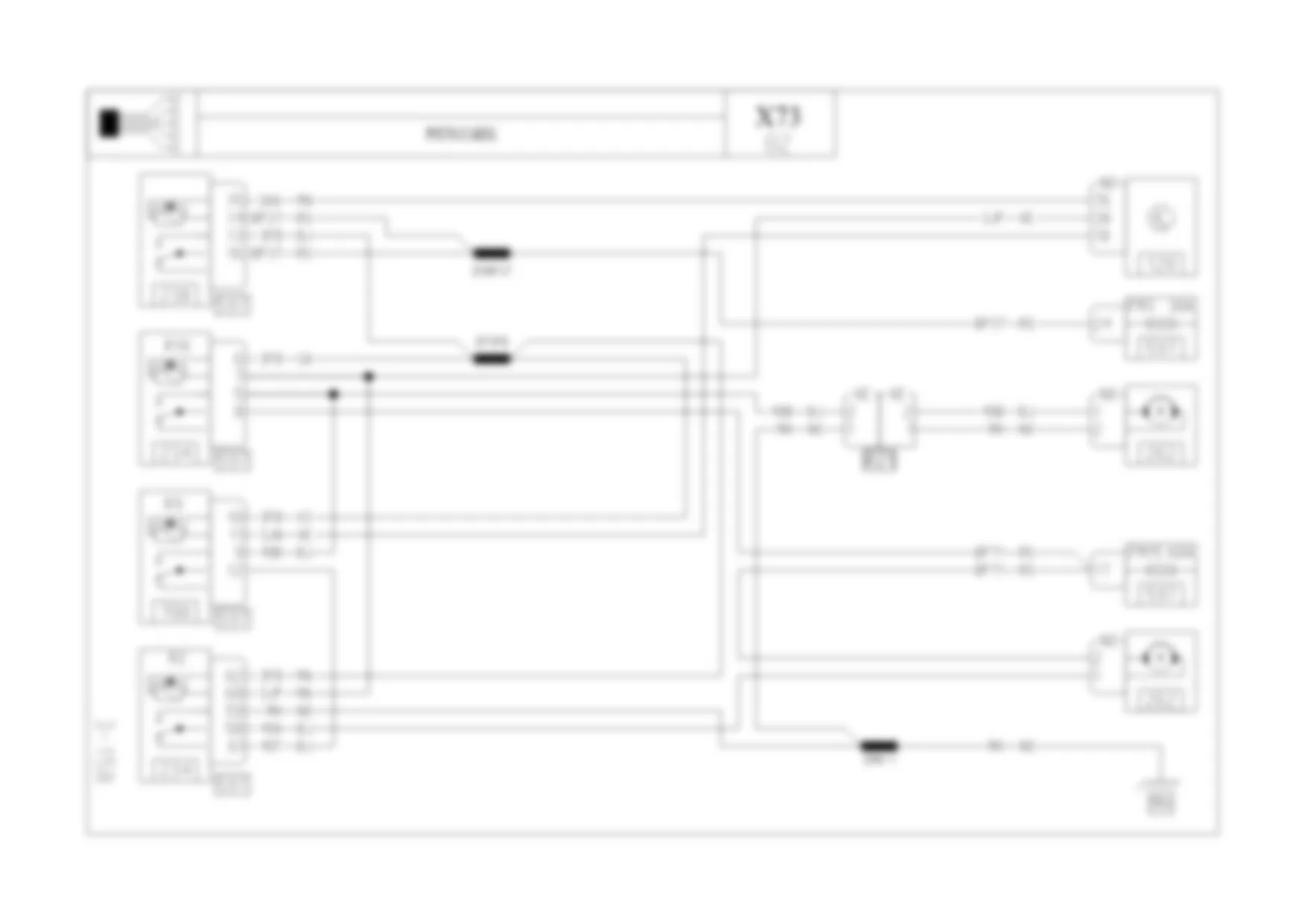

Электросхема СИСТЕМА ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ для Renault Vel Satis 2002-2009 2002-02-18

  1. Главная
  2. >Renault
  3. >Renault Vel Satis 2002-2009 2002-02-18
  4. >Renault Vel Satis 2002-2009 2002-02-18 - СИСТЕМА ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ

Download PDF file

Электросхема СИСТЕМА ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ для Renault Vel Satis 2002-2009 2002-02-18

https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Получить доступ ко всем электросхемам автомобиляDownload PDF file


Электросхема подходит для следующей комплектации автомобиля:
-

Электросхема СИСТЕМА ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ для Renault Vel Satis 2002-2009 2002-02-18 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Получить доступ ко всем электросхемам автомобиляDownload PDF file
Код Элемента
При нажатии переход на распиновку разъема
(при отсутствии информации, перехода не будет)		Наименовение Элемента
При нажатии переход на расположение элемента
(при отсутствии информации, перехода не будет)
120ЭБУ СИСТ. ВПР.
234РЕЛЕ ГР. ВЕНТИЛЯТОРОВ СИСТ. ОХЛ. ДВИГ.
234РЕЛЕ ГР. ВЕНТИЛЯТОРОВ СИСТ. ОХЛ. ДВИГ.
238РЕЛЕ БЛОК. ВПР.
262ГР. ЭЛВЕНТ. СИСТ. ОХЛ. ДВИГ. И СИСТ. КОНДИЦ. ВОЗДУХА
262ГР. ЭЛВЕНТ. СИСТ. ОХЛ. ДВИГ. И СИСТ. КОНДИЦ. ВОЗДУХА
597КОРОБКА С ПЛАВКИМИ ПРЕДОХРАНИТЕЛЯМИ И РЕЛЕ В САЛОНЕ
597КОРОБКА С ПЛАВКИМИ ПРЕДОХРАНИТЕЛЯМИ И РЕЛЕ В САЛОНЕ
597КОРОБКА С ПЛАВКИМИ ПРЕДОХРАНИТЕЛЯМИ И РЕЛЕ В САЛОНЕ
597КОРОБКА С ПЛАВКИМИ ПРЕДОХРАНИТЕЛЯМИ И РЕЛЕ В САЛОНЕ
597КОРОБКА С ПЛАВКИМИ ПРЕДОХРАНИТЕЛЯМИ И РЕЛЕ В САЛОНЕ
597КОРОБКА С ПЛАВКИМИ ПРЕДОХРАНИТЕЛЯМИ И РЕЛЕ В САЛОНЕ
700РЕЛЕ МАЛОЙ СКОР.ЭЛВЕНТ./СИСТ. ПРЕДОТВР.ПЕРЕГР. ДВИГ.
MH"МАССА" ДВИГАТЕЛЯ
R21РАЗ. ЭЛПРОВ. ДВИГ./ЭЛВЕНТ. СИСТ. ОХЛ. ДВИГ.

Распиновки Разъемов и расположения элементов СИСТЕМА ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ для Renault Vel Satis 2002-2009 2002-02-18



Распиновка разъема 120 - ЭБУ СИСТ. ВПР. для Renault Vel Satis 2002-2009 2002-02-18



Распиновка разъема 120 - ЭБУ СИСТ. ВПР. для Renault Vel Satis 2002-2009 2002-02-18 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Получить доступ ко всем электросхемам автомобиляDownload PDF file


Распиновка разъема 120 - ЭБУ СИСТ. ВПР. для Renault Vel Satis 2002-2009 2002-02-18

- -
A2 - 0.5 - 3FXУПР. - ВЫКЛЮЧАТЕЛЯ КРУИЗ-КОНТРОЛЯ
D2 - 0.5 - 86GУПР. ПРОГРАММИРОВАНИЕМ РЕГУЛЯТОРА СКОРОСТИ
F2 - 0.5 - 3LU+ ПОТЕНЦИОМЕТРА НАГРУЗКИ 2
G2 - 0.5 - 3LR+ ПОТЕНЦИОМЕТРА НАГРУЗКИ 1
H2 - 0.5 - 3LSСИГН. + ПОТЕНЦИОМЕТРА НАГРУЗКИ 1
A3 - 0.5 - 133CСИГН. CAN L ЩИТКА ПРИБОРОВ > ЭБУ
B3 - 0.5 - 3XDУПР. "-", РЕЛЕ ПОДОГР. СИСТЕМЫ ВЕНТИЛЯЦИИ КАРТЕРА
C3 - 0.5 - 3PDВЫКЛ. ОГРАНИЧИТЕЛЯ СКОРОСТИ
D3 - 0.5 - 86MСИГН. ВОЗВРАТА ПРОГРАММИРОВАНИЯ РЕГУЛЯТОРА СКОРОСТИ
F3 - 0.5 - 3LWСИГН. + ПОТЕНЦИОМЕТРА НАГРУЗКИ 2
H3 - 0.5 - 3LT- ПОТЕНЦИОМЕТРА НАГРУЗКИ 1
A4 - 0.5 - 133BСИГН. CAN H ЩИТКА ПРИБОРОВ > ЭБУ
B4 - 0.5 - HK7ДИАГНОСТИЧЕСКИЙ СИГН. K 2000
C4 - 0.5 - 86DСИГН. + ВЫКЛЮЧЕНИЯ СЦЕПЛЕНИЯ
E4 - 0.5 - 5AСИГН. + ВЫКЛЮЧАТЕЛЯ ПЕДАЛИ ТОРМОЗА
F4 - 0.5 - 3LV- ПОТЕНЦИОМЕТРА НАГРУЗКИ 2
G4 - 2.0 - NЭЛЕКТРОННАЯ "МАССА"
H4 - 2.0 - NЭЛЕКТРОННАЯ "МАССА"
B2 - 0.5 - 3DC"-" УПРАВЛЯЮЩЕГО СИГНАЛА РЕЛЕ КОМПРЕССОРА > ЭБУ СИСТЕМЫ ВПРЫСКА


Где находится элемент 120 - ЭБУ СИСТ. ВПР. для Renault Vel Satis 2002-2009 2002-02-18


Где находится 120 - ЭБУ СИСТ. ВПР. для Renault Vel Satis 2002-2009 2002-02-18 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Получить доступ ко всем электросхемам автомобиляDownload PDF file


Распиновка разъема 262 - ГР. ЭЛВЕНТ. СИСТ. ОХЛ. ДВИГ. И СИСТ. КОНДИЦ. ВОЗДУХА для Renault Vel Satis 2002-2009 2002-02-18



Распиновка разъема 262 - ГР. ЭЛВЕНТ. СИСТ. ОХЛ. ДВИГ. И СИСТ. КОНДИЦ. ВОЗДУХА для Renault Vel Satis 2002-2009 2002-02-18 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Получить доступ ко всем электросхемам автомобиляDownload PDF file


Распиновка разъема 262 - ГР. ЭЛВЕНТ. СИСТ. ОХЛ. ДВИГ. И СИСТ. КОНДИЦ. ВОЗДУХА для Renault Vel Satis 2002-2009 2002-02-18

- -
1 - 5.0 - M"МАССА"
2 - 4.0 - 49BУПР. + ЭЛЕКТРОВЕНТИЛЯТОРА


Где находится элемент 262 - ГР. ЭЛВЕНТ. СИСТ. ОХЛ. ДВИГ. И СИСТ. КОНДИЦ. ВОЗДУХА для Renault Vel Satis 2002-2009 2002-02-18


Где находится 262 - ГР. ЭЛВЕНТ. СИСТ. ОХЛ. ДВИГ. И СИСТ. КОНДИЦ. ВОЗДУХА для Renault Vel Satis 2002-2009 2002-02-18 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Получить доступ ко всем электросхемам автомобиляDownload PDF file


Распиновка разъема 262 - ГР. ЭЛВЕНТ. СИСТ. ОХЛ. ДВИГ. И СИСТ. КОНДИЦ. ВОЗДУХА для Renault Vel Satis 2002-2009 2002-02-18



Распиновка разъема 262 - ГР. ЭЛВЕНТ. СИСТ. ОХЛ. ДВИГ. И СИСТ. КОНДИЦ. ВОЗДУХА для Renault Vel Satis 2002-2009 2002-02-18 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Получить доступ ко всем электросхемам автомобиляDownload PDF file


Распиновка разъема 262 - ГР. ЭЛВЕНТ. СИСТ. ОХЛ. ДВИГ. И СИСТ. КОНДИЦ. ВОЗДУХА для Renault Vel Satis 2002-2009 2002-02-18

- -
1 - 5.0 - M"МАССА"
2 - 4.0 - 49BУПР. + ЭЛЕКТРОВЕНТИЛЯТОРА


Где находится элемент 262 - ГР. ЭЛВЕНТ. СИСТ. ОХЛ. ДВИГ. И СИСТ. КОНДИЦ. ВОЗДУХА для Renault Vel Satis 2002-2009 2002-02-18


Где находится 262 - ГР. ЭЛВЕНТ. СИСТ. ОХЛ. ДВИГ. И СИСТ. КОНДИЦ. ВОЗДУХА для Renault Vel Satis 2002-2009 2002-02-18 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Получить доступ ко всем электросхемам автомобиляDownload PDF file


Распиновка разъема 597 - КОРОБКА С ПЛАВКИМИ ПРЕДОХРАНИТЕЛЯМИ И РЕЛЕ В САЛОНЕ для Renault Vel Satis 2002-2009 2002-02-18



Распиновка разъема 597 - КОРОБКА С ПЛАВКИМИ ПРЕДОХРАНИТЕЛЯМИ И РЕЛЕ В САЛОНЕ для Renault Vel Satis 2002-2009 2002-02-18 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Получить доступ ко всем электросхемам автомобиляDownload PDF file


Распиновка разъема 597 - КОРОБКА С ПЛАВКИМИ ПРЕДОХРАНИТЕЛЯМИ И РЕЛЕ В САЛОНЕ для Renault Vel Satis 2002-2009 2002-02-18

- -
1 - 6.0 - BP91+ АККУМУЛ. БАТАРЕИ Ч/З РЕЛЕ, ПРЕДОХР. ДОПОЛНИТЕЛЬНОГО ПОДОГРЕВА
2 - 1.0 - 3FB+ СИСТ. ВПРЫСКА > РЕЛЕ ЗАЩИТЫ
3 - 0.5 - 3JAAУПР. ОБМОТКОЙ РЕЛЕ ДОПОЛНИТЕЛЬНОГО ПОДОГРЕВА 2
4 - 3.0 - 3JCУПР. + СВЕЧИ ДОПОЛНИТЕЛЬНОГО ПОДОГРЕВА 2
4 - 3.0 - 3JCУПР. + СВЕЧИ ДОПОЛНИТЕЛЬНОГО ПОДОГРЕВА 2
5 - 4.0 - 49BУПР. + ЭЛЕКТРОВЕНТИЛЯТОРА
5 - 4.0 - 49BУПР. + ЭЛЕКТРОВЕНТИЛЯТОРА
6 - 1.0 - 3FB+ СИСТ. ВПРЫСКА > РЕЛЕ ЗАЩИТЫ
7 - 0.5 - 3JPУПР. - ЭЛЕКТРОВЕНТИЛЯТОРА 2
8 - 4.0 - BP71+ АККУМУЛ. БАТАРЕИ Ч/З ПРЕДОХР., > ПРЕДОХР. 2 ЭЛЕКТРОВЕНТ.
9 - 4.0 - 49LУПР. + РЕЗИСТОРА МАЛОЙ СКОРОСТИ ЭЛЕКТРОВЕНТИЛЯТОРА
10 - 1.0 - 3FB+ СИСТ. ВПРЫСКА > РЕЛЕ ЗАЩИТЫ
11 - 0.5 - 3JNУПР. - ЭЛЕКТРОВЕНТИЛЯТОРА 1
12 - 4.0 - BP71+ АККУМУЛ. БАТАРЕИ Ч/З ПРЕДОХР., > ПРЕДОХР. 2 ЭЛЕКТРОВЕНТ.
13 - 6.0 - 3FB+ СИСТ. ВПРЫСКА > РЕЛЕ ЗАЩИТЫ
14 - 4.0 - BP37+ АККУМУЛ. БАТАРЕИ Ч/З ПРЕДОХР. > ЗАПОМИН. ФОРС. > БЛОКИР.
15 - 0.5 - 3AAУПР. - ОБМОТКИ РЕЛЕ БЛОК. ВПРЫСКА
16 - 6.0 - BP37+ АККУМУЛ. БАТАРЕИ Ч/З ПРЕДОХР. > ЗАПОМИН. ФОРС. > БЛОКИР.
17 - 4.0 - BP71+ АККУМУЛ. БАТАРЕИ Ч/З ПРЕДОХР., > ПРЕДОХР. 2 ЭЛЕКТРОВЕНТ.
17 - 4.0 - BP71+ АККУМУЛ. БАТАРЕИ Ч/З ПРЕДОХР., > ПРЕДОХР. 2 ЭЛЕКТРОВЕНТ.
18 - 3.0 - BP9+АККУМУЛ. БАТАРЕИ Ч/З РЕЛЕ, ПРЕДОХРАН. ДОПОЛНИТЕЛЬНОГО ПОДОГРЕВА
19 - 6.0 - BP91+ АККУМУЛ. БАТАРЕИ Ч/З РЕЛЕ, ПРЕДОХР. ДОПОЛНИТЕЛЬНОГО ПОДОГРЕВА
21 - 1.0 - BP7+ АККУМУЛ. БАТАРЕИ Ч/З ПРЕДОХР. > ПРЕДОХР. 1 ЭЛЕКТРОВЕНТ.
21 - 1.0 - BP7+ АККУМУЛ. БАТАРЕИ Ч/З ПРЕДОХР. > ПРЕДОХР. 1 ЭЛЕКТРОВЕНТ.
24 - 5.0 - BP37+ АККУМУЛ. БАТАРЕИ Ч/З ПРЕДОХР. > ЗАПОМИН. ФОРС. > БЛОКИР.
27 - 2.5 - A+ ПОСЛЕ ЗАМКА ЗАЖИГ.
28 - 0.5 - AP29+ ПОСЛЕ ЗАМКА ЗАЖИГ. Ч/З ПРЕДОХР., ПРЕДОХР. ЗАЩИТЫ ЦЕПЕЙ ДВИГАТЕЛЯ
28 - 0.5 - AP29+ ПОСЛЕ ЗАМКА ЗАЖИГ. Ч/З ПРЕДОХР., ПРЕДОХР. ЗАЩИТЫ ЦЕПЕЙ ДВИГАТЕЛЯ
38 - 0.75 - 3FB+ СИСТ. ВПРЫСКА > РЕЛЕ ЗАЩИТЫ
39 - 0.75 - 3XG"+" ПОДОГРЕВАТЕЛЯ СИСТЕМА ВЕНТИЛЯЦИИ КАРТЕРА
40 - 0.5 - 3XDУПР. "-", РЕЛЕ ПОДОГР. СИСТЕМЫ ВЕНТИЛЯЦИИ КАРТЕРА
42 - 0.5 - 3FB+ СИСТ. ВПРЫСКА > РЕЛЕ ЗАЩИТЫ
48 - 4.0 - BP37+ АККУМУЛ. БАТАРЕИ Ч/З ПРЕДОХР. > ЗАПОМИН. ФОРС. > БЛОКИР.
49 - 4.0 - 3N+ ТОПЛИВНОГО НАСОСА
50 - 0.5 - 3ACУПР. - ОБМОТКИ РЕЛЕ БЕНЗОНАСОСА
52 - 0.5 - AP29+ ПОСЛЕ ЗАМКА ЗАЖИГ. Ч/З ПРЕДОХР., ПРЕДОХР. ЗАЩИТЫ ЦЕПЕЙ ДВИГАТЕЛЯ
58 - 4.0 - BP37+ АККУМУЛ. БАТАРЕИ Ч/З ПРЕДОХР. > ЗАПОМИН. ФОРС. > БЛОКИР.
59 - 1.5 - 3VH"+" ЭЛЕКТРОНАС. СИСТ. ОХЛ. ПОДШИПНИКОВ ТУРБОКОМПР.
60 - 0.5 - 3VGУПР. РЕЛЕ ЭЛЕКТРОНАС. СИСТ. ОХЛ. ТУРБОКОМПР.
62 - 1.0 - 3FB+ СИСТ. ВПРЫСКА > РЕЛЕ ЗАЩИТЫ
63 - 1.0 - 3FB+ СИСТ. ВПРЫСКА > РЕЛЕ ЗАЩИТЫ
65 - 0.5 - 3JAУПР. ОБМОТКОЙ РЕЛЕ ДОПОЛНИТЕЛЬНОГО ПОДОГРЕВА 1
66 - 3.0 - 3JBУПР. + СВЕЧИ ДОПОЛНИТЕЛЬНОГО ПОДОГРЕВА 1
67 - 3.0 - BP9+АККУМУЛ. БАТАРЕИ Ч/З РЕЛЕ, ПРЕДОХРАН. ДОПОЛНИТЕЛЬНОГО ПОДОГРЕВА


Где находится элемент 597 - КОРОБКА С ПЛАВКИМИ ПРЕДОХРАНИТЕЛЯМИ И РЕЛЕ В САЛОНЕ для Renault Vel Satis 2002-2009 2002-02-18


Где находится 597 - КОРОБКА С ПЛАВКИМИ ПРЕДОХРАНИТЕЛЯМИ И РЕЛЕ В САЛОНЕ для Renault Vel Satis 2002-2009 2002-02-18 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Получить доступ ко всем электросхемам автомобиляDownload PDF file


Распиновка разъема 597 - КОРОБКА С ПЛАВКИМИ ПРЕДОХРАНИТЕЛЯМИ И РЕЛЕ В САЛОНЕ для Renault Vel Satis 2002-2009 2002-02-18



Распиновка разъема 597 - КОРОБКА С ПЛАВКИМИ ПРЕДОХРАНИТЕЛЯМИ И РЕЛЕ В САЛОНЕ для Renault Vel Satis 2002-2009 2002-02-18 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Получить доступ ко всем электросхемам автомобиляDownload PDF file


Распиновка разъема 597 - КОРОБКА С ПЛАВКИМИ ПРЕДОХРАНИТЕЛЯМИ И РЕЛЕ В САЛОНЕ для Renault Vel Satis 2002-2009 2002-02-18

- -
1 - 6.0 - BP91+ АККУМУЛ. БАТАРЕИ Ч/З РЕЛЕ, ПРЕДОХР. ДОПОЛНИТЕЛЬНОГО ПОДОГРЕВА
2 - 1.0 - 3FB+ СИСТ. ВПРЫСКА > РЕЛЕ ЗАЩИТЫ
3 - 0.5 - 3JAAУПР. ОБМОТКОЙ РЕЛЕ ДОПОЛНИТЕЛЬНОГО ПОДОГРЕВА 2
4 - 3.0 - 3JCУПР. + СВЕЧИ ДОПОЛНИТЕЛЬНОГО ПОДОГРЕВА 2
4 - 3.0 - 3JCУПР. + СВЕЧИ ДОПОЛНИТЕЛЬНОГО ПОДОГРЕВА 2
5 - 4.0 - 49BУПР. + ЭЛЕКТРОВЕНТИЛЯТОРА
5 - 4.0 - 49BУПР. + ЭЛЕКТРОВЕНТИЛЯТОРА
6 - 1.0 - 3FB+ СИСТ. ВПРЫСКА > РЕЛЕ ЗАЩИТЫ
7 - 0.5 - 3JPУПР. - ЭЛЕКТРОВЕНТИЛЯТОРА 2
8 - 4.0 - BP71+ АККУМУЛ. БАТАРЕИ Ч/З ПРЕДОХР., > ПРЕДОХР. 2 ЭЛЕКТРОВЕНТ.
9 - 4.0 - 49LУПР. + РЕЗИСТОРА МАЛОЙ СКОРОСТИ ЭЛЕКТРОВЕНТИЛЯТОРА
10 - 1.0 - 3FB+ СИСТ. ВПРЫСКА > РЕЛЕ ЗАЩИТЫ
11 - 0.5 - 3JNУПР. - ЭЛЕКТРОВЕНТИЛЯТОРА 1
12 - 4.0 - BP71+ АККУМУЛ. БАТАРЕИ Ч/З ПРЕДОХР., > ПРЕДОХР. 2 ЭЛЕКТРОВЕНТ.
13 - 6.0 - 3FB+ СИСТ. ВПРЫСКА > РЕЛЕ ЗАЩИТЫ
14 - 4.0 - BP37+ АККУМУЛ. БАТАРЕИ Ч/З ПРЕДОХР. > ЗАПОМИН. ФОРС. > БЛОКИР.
15 - 0.5 - 3AAУПР. - ОБМОТКИ РЕЛЕ БЛОК. ВПРЫСКА
16 - 6.0 - BP37+ АККУМУЛ. БАТАРЕИ Ч/З ПРЕДОХР. > ЗАПОМИН. ФОРС. > БЛОКИР.
17 - 4.0 - BP71+ АККУМУЛ. БАТАРЕИ Ч/З ПРЕДОХР., > ПРЕДОХР. 2 ЭЛЕКТРОВЕНТ.
17 - 4.0 - BP71+ АККУМУЛ. БАТАРЕИ Ч/З ПРЕДОХР., > ПРЕДОХР. 2 ЭЛЕКТРОВЕНТ.
18 - 3.0 - BP9+АККУМУЛ. БАТАРЕИ Ч/З РЕЛЕ, ПРЕДОХРАН. ДОПОЛНИТЕЛЬНОГО ПОДОГРЕВА
19 - 6.0 - BP91+ АККУМУЛ. БАТАРЕИ Ч/З РЕЛЕ, ПРЕДОХР. ДОПОЛНИТЕЛЬНОГО ПОДОГРЕВА
21 - 1.0 - BP7+ АККУМУЛ. БАТАРЕИ Ч/З ПРЕДОХР. > ПРЕДОХР. 1 ЭЛЕКТРОВЕНТ.
21 - 1.0 - BP7+ АККУМУЛ. БАТАРЕИ Ч/З ПРЕДОХР. > ПРЕДОХР. 1 ЭЛЕКТРОВЕНТ.
24 - 5.0 - BP37+ АККУМУЛ. БАТАРЕИ Ч/З ПРЕДОХР. > ЗАПОМИН. ФОРС. > БЛОКИР.
27 - 2.5 - A+ ПОСЛЕ ЗАМКА ЗАЖИГ.
28 - 0.5 - AP29+ ПОСЛЕ ЗАМКА ЗАЖИГ. Ч/З ПРЕДОХР., ПРЕДОХР. ЗАЩИТЫ ЦЕПЕЙ ДВИГАТЕЛЯ
28 - 0.5 - AP29+ ПОСЛЕ ЗАМКА ЗАЖИГ. Ч/З ПРЕДОХР., ПРЕДОХР. ЗАЩИТЫ ЦЕПЕЙ ДВИГАТЕЛЯ
38 - 0.75 - 3FB+ СИСТ. ВПРЫСКА > РЕЛЕ ЗАЩИТЫ
39 - 0.75 - 3XG"+" ПОДОГРЕВАТЕЛЯ СИСТЕМА ВЕНТИЛЯЦИИ КАРТЕРА
40 - 0.5 - 3XDУПР. "-", РЕЛЕ ПОДОГР. СИСТЕМЫ ВЕНТИЛЯЦИИ КАРТЕРА
42 - 0.5 - 3FB+ СИСТ. ВПРЫСКА > РЕЛЕ ЗАЩИТЫ
48 - 4.0 - BP37+ АККУМУЛ. БАТАРЕИ Ч/З ПРЕДОХР. > ЗАПОМИН. ФОРС. > БЛОКИР.
49 - 4.0 - 3N+ ТОПЛИВНОГО НАСОСА
50 - 0.5 - 3ACУПР. - ОБМОТКИ РЕЛЕ БЕНЗОНАСОСА
52 - 0.5 - AP29+ ПОСЛЕ ЗАМКА ЗАЖИГ. Ч/З ПРЕДОХР., ПРЕДОХР. ЗАЩИТЫ ЦЕПЕЙ ДВИГАТЕЛЯ
58 - 4.0 - BP37+ АККУМУЛ. БАТАРЕИ Ч/З ПРЕДОХР. > ЗАПОМИН. ФОРС. > БЛОКИР.
59 - 1.5 - 3VH"+" ЭЛЕКТРОНАС. СИСТ. ОХЛ. ПОДШИПНИКОВ ТУРБОКОМПР.
60 - 0.5 - 3VGУПР. РЕЛЕ ЭЛЕКТРОНАС. СИСТ. ОХЛ. ТУРБОКОМПР.
62 - 1.0 - 3FB+ СИСТ. ВПРЫСКА > РЕЛЕ ЗАЩИТЫ
63 - 1.0 - 3FB+ СИСТ. ВПРЫСКА > РЕЛЕ ЗАЩИТЫ
65 - 0.5 - 3JAУПР. ОБМОТКОЙ РЕЛЕ ДОПОЛНИТЕЛЬНОГО ПОДОГРЕВА 1
66 - 3.0 - 3JBУПР. + СВЕЧИ ДОПОЛНИТЕЛЬНОГО ПОДОГРЕВА 1
67 - 3.0 - BP9+АККУМУЛ. БАТАРЕИ Ч/З РЕЛЕ, ПРЕДОХРАН. ДОПОЛНИТЕЛЬНОГО ПОДОГРЕВА


Где находится элемент 597 - КОРОБКА С ПЛАВКИМИ ПРЕДОХРАНИТЕЛЯМИ И РЕЛЕ В САЛОНЕ для Renault Vel Satis 2002-2009 2002-02-18


Где находится 597 - КОРОБКА С ПЛАВКИМИ ПРЕДОХРАНИТЕЛЯМИ И РЕЛЕ В САЛОНЕ для Renault Vel Satis 2002-2009 2002-02-18 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Получить доступ ко всем электросхемам автомобиляDownload PDF file


Распиновка разъема 597 - КОРОБКА С ПЛАВКИМИ ПРЕДОХРАНИТЕЛЯМИ И РЕЛЕ В САЛОНЕ для Renault Vel Satis 2002-2009 2002-02-18



Распиновка разъема 597 - КОРОБКА С ПЛАВКИМИ ПРЕДОХРАНИТЕЛЯМИ И РЕЛЕ В САЛОНЕ для Renault Vel Satis 2002-2009 2002-02-18 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Получить доступ ко всем электросхемам автомобиляDownload PDF file


Распиновка разъема 597 - КОРОБКА С ПЛАВКИМИ ПРЕДОХРАНИТЕЛЯМИ И РЕЛЕ В САЛОНЕ для Renault Vel Satis 2002-2009 2002-02-18

- -
1 - 6.0 - BP91+ АККУМУЛ. БАТАРЕИ Ч/З РЕЛЕ, ПРЕДОХР. ДОПОЛНИТЕЛЬНОГО ПОДОГРЕВА
2 - 1.0 - 3FB+ СИСТ. ВПРЫСКА > РЕЛЕ ЗАЩИТЫ
3 - 0.5 - 3JAAУПР. ОБМОТКОЙ РЕЛЕ ДОПОЛНИТЕЛЬНОГО ПОДОГРЕВА 2
4 - 3.0 - 3JCУПР. + СВЕЧИ ДОПОЛНИТЕЛЬНОГО ПОДОГРЕВА 2
4 - 3.0 - 3JCУПР. + СВЕЧИ ДОПОЛНИТЕЛЬНОГО ПОДОГРЕВА 2
5 - 4.0 - 49BУПР. + ЭЛЕКТРОВЕНТИЛЯТОРА
5 - 4.0 - 49BУПР. + ЭЛЕКТРОВЕНТИЛЯТОРА
6 - 1.0 - 3FB+ СИСТ. ВПРЫСКА > РЕЛЕ ЗАЩИТЫ
7 - 0.5 - 3JPУПР. - ЭЛЕКТРОВЕНТИЛЯТОРА 2
8 - 4.0 - BP71+ АККУМУЛ. БАТАРЕИ Ч/З ПРЕДОХР., > ПРЕДОХР. 2 ЭЛЕКТРОВЕНТ.
9 - 4.0 - 49LУПР. + РЕЗИСТОРА МАЛОЙ СКОРОСТИ ЭЛЕКТРОВЕНТИЛЯТОРА
10 - 1.0 - 3FB+ СИСТ. ВПРЫСКА > РЕЛЕ ЗАЩИТЫ
11 - 0.5 - 3JNУПР. - ЭЛЕКТРОВЕНТИЛЯТОРА 1
12 - 4.0 - BP71+ АККУМУЛ. БАТАРЕИ Ч/З ПРЕДОХР., > ПРЕДОХР. 2 ЭЛЕКТРОВЕНТ.
13 - 6.0 - 3FB+ СИСТ. ВПРЫСКА > РЕЛЕ ЗАЩИТЫ
14 - 4.0 - BP37+ АККУМУЛ. БАТАРЕИ Ч/З ПРЕДОХР. > ЗАПОМИН. ФОРС. > БЛОКИР.
15 - 0.5 - 3AAУПР. - ОБМОТКИ РЕЛЕ БЛОК. ВПРЫСКА
16 - 6.0 - BP37+ АККУМУЛ. БАТАРЕИ Ч/З ПРЕДОХР. > ЗАПОМИН. ФОРС. > БЛОКИР.
17 - 4.0 - BP71+ АККУМУЛ. БАТАРЕИ Ч/З ПРЕДОХР., > ПРЕДОХР. 2 ЭЛЕКТРОВЕНТ.
17 - 4.0 - BP71+ АККУМУЛ. БАТАРЕИ Ч/З ПРЕДОХР., > ПРЕДОХР. 2 ЭЛЕКТРОВЕНТ.
18 - 3.0 - BP9+АККУМУЛ. БАТАРЕИ Ч/З РЕЛЕ, ПРЕДОХРАН. ДОПОЛНИТЕЛЬНОГО ПОДОГРЕВА
19 - 6.0 - BP91+ АККУМУЛ. БАТАРЕИ Ч/З РЕЛЕ, ПРЕДОХР. ДОПОЛНИТЕЛЬНОГО ПОДОГРЕВА
21 - 1.0 - BP7+ АККУМУЛ. БАТАРЕИ Ч/З ПРЕДОХР. > ПРЕДОХР. 1 ЭЛЕКТРОВЕНТ.
21 - 1.0 - BP7+ АККУМУЛ. БАТАРЕИ Ч/З ПРЕДОХР. > ПРЕДОХР. 1 ЭЛЕКТРОВЕНТ.
24 - 5.0 - BP37+ АККУМУЛ. БАТАРЕИ Ч/З ПРЕДОХР. > ЗАПОМИН. ФОРС. > БЛОКИР.
27 - 2.5 - A+ ПОСЛЕ ЗАМКА ЗАЖИГ.
28 - 0.5 - AP29+ ПОСЛЕ ЗАМКА ЗАЖИГ. Ч/З ПРЕДОХР., ПРЕДОХР. ЗАЩИТЫ ЦЕПЕЙ ДВИГАТЕЛЯ
28 - 0.5 - AP29+ ПОСЛЕ ЗАМКА ЗАЖИГ. Ч/З ПРЕДОХР., ПРЕДОХР. ЗАЩИТЫ ЦЕПЕЙ ДВИГАТЕЛЯ
38 - 0.75 - 3FB+ СИСТ. ВПРЫСКА > РЕЛЕ ЗАЩИТЫ
39 - 0.75 - 3XG"+" ПОДОГРЕВАТЕЛЯ СИСТЕМА ВЕНТИЛЯЦИИ КАРТЕРА
40 - 0.5 - 3XDУПР. "-", РЕЛЕ ПОДОГР. СИСТЕМЫ ВЕНТИЛЯЦИИ КАРТЕРА
42 - 0.5 - 3FB+ СИСТ. ВПРЫСКА > РЕЛЕ ЗАЩИТЫ
48 - 4.0 - BP37+ АККУМУЛ. БАТАРЕИ Ч/З ПРЕДОХР. > ЗАПОМИН. ФОРС. > БЛОКИР.
49 - 4.0 - 3N+ ТОПЛИВНОГО НАСОСА
50 - 0.5 - 3ACУПР. - ОБМОТКИ РЕЛЕ БЕНЗОНАСОСА
52 - 0.5 - AP29+ ПОСЛЕ ЗАМКА ЗАЖИГ. Ч/З ПРЕДОХР., ПРЕДОХР. ЗАЩИТЫ ЦЕПЕЙ ДВИГАТЕЛЯ
58 - 4.0 - BP37+ АККУМУЛ. БАТАРЕИ Ч/З ПРЕДОХР. > ЗАПОМИН. ФОРС. > БЛОКИР.
59 - 1.5 - 3VH"+" ЭЛЕКТРОНАС. СИСТ. ОХЛ. ПОДШИПНИКОВ ТУРБОКОМПР.
60 - 0.5 - 3VGУПР. РЕЛЕ ЭЛЕКТРОНАС. СИСТ. ОХЛ. ТУРБОКОМПР.
62 - 1.0 - 3FB+ СИСТ. ВПРЫСКА > РЕЛЕ ЗАЩИТЫ
63 - 1.0 - 3FB+ СИСТ. ВПРЫСКА > РЕЛЕ ЗАЩИТЫ
65 - 0.5 - 3JAУПР. ОБМОТКОЙ РЕЛЕ ДОПОЛНИТЕЛЬНОГО ПОДОГРЕВА 1
66 - 3.0 - 3JBУПР. + СВЕЧИ ДОПОЛНИТЕЛЬНОГО ПОДОГРЕВА 1
67 - 3.0 - BP9+АККУМУЛ. БАТАРЕИ Ч/З РЕЛЕ, ПРЕДОХРАН. ДОПОЛНИТЕЛЬНОГО ПОДОГРЕВА


Где находится элемент 597 - КОРОБКА С ПЛАВКИМИ ПРЕДОХРАНИТЕЛЯМИ И РЕЛЕ В САЛОНЕ для Renault Vel Satis 2002-2009 2002-02-18


Где находится 597 - КОРОБКА С ПЛАВКИМИ ПРЕДОХРАНИТЕЛЯМИ И РЕЛЕ В САЛОНЕ для Renault Vel Satis 2002-2009 2002-02-18 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Получить доступ ко всем электросхемам автомобиляDownload PDF file


Распиновка разъема 597 - КОРОБКА С ПЛАВКИМИ ПРЕДОХРАНИТЕЛЯМИ И РЕЛЕ В САЛОНЕ для Renault Vel Satis 2002-2009 2002-02-18



Распиновка разъема 597 - КОРОБКА С ПЛАВКИМИ ПРЕДОХРАНИТЕЛЯМИ И РЕЛЕ В САЛОНЕ для Renault Vel Satis 2002-2009 2002-02-18 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Получить доступ ко всем электросхемам автомобиляDownload PDF file


Распиновка разъема 597 - КОРОБКА С ПЛАВКИМИ ПРЕДОХРАНИТЕЛЯМИ И РЕЛЕ В САЛОНЕ для Renault Vel Satis 2002-2009 2002-02-18

- -
1 - 6.0 - BP91+ АККУМУЛ. БАТАРЕИ Ч/З РЕЛЕ, ПРЕДОХР. ДОПОЛНИТЕЛЬНОГО ПОДОГРЕВА
2 - 1.0 - 3FB+ СИСТ. ВПРЫСКА > РЕЛЕ ЗАЩИТЫ
3 - 0.5 - 3JAAУПР. ОБМОТКОЙ РЕЛЕ ДОПОЛНИТЕЛЬНОГО ПОДОГРЕВА 2
4 - 3.0 - 3JCУПР. + СВЕЧИ ДОПОЛНИТЕЛЬНОГО ПОДОГРЕВА 2
4 - 3.0 - 3JCУПР. + СВЕЧИ ДОПОЛНИТЕЛЬНОГО ПОДОГРЕВА 2
5 - 4.0 - 49BУПР. + ЭЛЕКТРОВЕНТИЛЯТОРА
5 - 4.0 - 49BУПР. + ЭЛЕКТРОВЕНТИЛЯТОРА
6 - 1.0 - 3FB+ СИСТ. ВПРЫСКА > РЕЛЕ ЗАЩИТЫ
7 - 0.5 - 3JPУПР. - ЭЛЕКТРОВЕНТИЛЯТОРА 2
8 - 4.0 - BP71+ АККУМУЛ. БАТАРЕИ Ч/З ПРЕДОХР., > ПРЕДОХР. 2 ЭЛЕКТРОВЕНТ.
9 - 4.0 - 49LУПР. + РЕЗИСТОРА МАЛОЙ СКОРОСТИ ЭЛЕКТРОВЕНТИЛЯТОРА
10 - 1.0 - 3FB+ СИСТ. ВПРЫСКА > РЕЛЕ ЗАЩИТЫ
11 - 0.5 - 3JNУПР. - ЭЛЕКТРОВЕНТИЛЯТОРА 1
12 - 4.0 - BP71+ АККУМУЛ. БАТАРЕИ Ч/З ПРЕДОХР., > ПРЕДОХР. 2 ЭЛЕКТРОВЕНТ.
13 - 6.0 - 3FB+ СИСТ. ВПРЫСКА > РЕЛЕ ЗАЩИТЫ
14 - 4.0 - BP37+ АККУМУЛ. БАТАРЕИ Ч/З ПРЕДОХР. > ЗАПОМИН. ФОРС. > БЛОКИР.
15 - 0.5 - 3AAУПР. - ОБМОТКИ РЕЛЕ БЛОК. ВПРЫСКА
16 - 6.0 - BP37+ АККУМУЛ. БАТАРЕИ Ч/З ПРЕДОХР. > ЗАПОМИН. ФОРС. > БЛОКИР.
17 - 4.0 - BP71+ АККУМУЛ. БАТАРЕИ Ч/З ПРЕДОХР., > ПРЕДОХР. 2 ЭЛЕКТРОВЕНТ.
17 - 4.0 - BP71+ АККУМУЛ. БАТАРЕИ Ч/З ПРЕДОХР., > ПРЕДОХР. 2 ЭЛЕКТРОВЕНТ.
18 - 3.0 - BP9+АККУМУЛ. БАТАРЕИ Ч/З РЕЛЕ, ПРЕДОХРАН. ДОПОЛНИТЕЛЬНОГО ПОДОГРЕВА
19 - 6.0 - BP91+ АККУМУЛ. БАТАРЕИ Ч/З РЕЛЕ, ПРЕДОХР. ДОПОЛНИТЕЛЬНОГО ПОДОГРЕВА
21 - 1.0 - BP7+ АККУМУЛ. БАТАРЕИ Ч/З ПРЕДОХР. > ПРЕДОХР. 1 ЭЛЕКТРОВЕНТ.
21 - 1.0 - BP7+ АККУМУЛ. БАТАРЕИ Ч/З ПРЕДОХР. > ПРЕДОХР. 1 ЭЛЕКТРОВЕНТ.
24 - 5.0 - BP37+ АККУМУЛ. БАТАРЕИ Ч/З ПРЕДОХР. > ЗАПОМИН. ФОРС. > БЛОКИР.
27 - 2.5 - A+ ПОСЛЕ ЗАМКА ЗАЖИГ.
28 - 0.5 - AP29+ ПОСЛЕ ЗАМКА ЗАЖИГ. Ч/З ПРЕДОХР., ПРЕДОХР. ЗАЩИТЫ ЦЕПЕЙ ДВИГАТЕЛЯ
28 - 0.5 - AP29+ ПОСЛЕ ЗАМКА ЗАЖИГ. Ч/З ПРЕДОХР., ПРЕДОХР. ЗАЩИТЫ ЦЕПЕЙ ДВИГАТЕЛЯ
38 - 0.75 - 3FB+ СИСТ. ВПРЫСКА > РЕЛЕ ЗАЩИТЫ
39 - 0.75 - 3XG"+" ПОДОГРЕВАТЕЛЯ СИСТЕМА ВЕНТИЛЯЦИИ КАРТЕРА
40 - 0.5 - 3XDУПР. "-", РЕЛЕ ПОДОГР. СИСТЕМЫ ВЕНТИЛЯЦИИ КАРТЕРА
42 - 0.5 - 3FB+ СИСТ. ВПРЫСКА > РЕЛЕ ЗАЩИТЫ
48 - 4.0 - BP37+ АККУМУЛ. БАТАРЕИ Ч/З ПРЕДОХР. > ЗАПОМИН. ФОРС. > БЛОКИР.
49 - 4.0 - 3N+ ТОПЛИВНОГО НАСОСА
50 - 0.5 - 3ACУПР. - ОБМОТКИ РЕЛЕ БЕНЗОНАСОСА
52 - 0.5 - AP29+ ПОСЛЕ ЗАМКА ЗАЖИГ. Ч/З ПРЕДОХР., ПРЕДОХР. ЗАЩИТЫ ЦЕПЕЙ ДВИГАТЕЛЯ
58 - 4.0 - BP37+ АККУМУЛ. БАТАРЕИ Ч/З ПРЕДОХР. > ЗАПОМИН. ФОРС. > БЛОКИР.
59 - 1.5 - 3VH"+" ЭЛЕКТРОНАС. СИСТ. ОХЛ. ПОДШИПНИКОВ ТУРБОКОМПР.
60 - 0.5 - 3VGУПР. РЕЛЕ ЭЛЕКТРОНАС. СИСТ. ОХЛ. ТУРБОКОМПР.
62 - 1.0 - 3FB+ СИСТ. ВПРЫСКА > РЕЛЕ ЗАЩИТЫ
63 - 1.0 - 3FB+ СИСТ. ВПРЫСКА > РЕЛЕ ЗАЩИТЫ
65 - 0.5 - 3JAУПР. ОБМОТКОЙ РЕЛЕ ДОПОЛНИТЕЛЬНОГО ПОДОГРЕВА 1
66 - 3.0 - 3JBУПР. + СВЕЧИ ДОПОЛНИТЕЛЬНОГО ПОДОГРЕВА 1
67 - 3.0 - BP9+АККУМУЛ. БАТАРЕИ Ч/З РЕЛЕ, ПРЕДОХРАН. ДОПОЛНИТЕЛЬНОГО ПОДОГРЕВА


Где находится элемент 597 - КОРОБКА С ПЛАВКИМИ ПРЕДОХРАНИТЕЛЯМИ И РЕЛЕ В САЛОНЕ для Renault Vel Satis 2002-2009 2002-02-18


Где находится 597 - КОРОБКА С ПЛАВКИМИ ПРЕДОХРАНИТЕЛЯМИ И РЕЛЕ В САЛОНЕ для Renault Vel Satis 2002-2009 2002-02-18 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Получить доступ ко всем электросхемам автомобиляDownload PDF file


Распиновка разъема 597 - КОРОБКА С ПЛАВКИМИ ПРЕДОХРАНИТЕЛЯМИ И РЕЛЕ В САЛОНЕ для Renault Vel Satis 2002-2009 2002-02-18



Распиновка разъема 597 - КОРОБКА С ПЛАВКИМИ ПРЕДОХРАНИТЕЛЯМИ И РЕЛЕ В САЛОНЕ для Renault Vel Satis 2002-2009 2002-02-18 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Получить доступ ко всем электросхемам автомобиляDownload PDF file


Распиновка разъема 597 - КОРОБКА С ПЛАВКИМИ ПРЕДОХРАНИТЕЛЯМИ И РЕЛЕ В САЛОНЕ для Renault Vel Satis 2002-2009 2002-02-18

- -
1 - 6.0 - BP91+ АККУМУЛ. БАТАРЕИ Ч/З РЕЛЕ, ПРЕДОХР. ДОПОЛНИТЕЛЬНОГО ПОДОГРЕВА
2 - 1.0 - 3FB+ СИСТ. ВПРЫСКА > РЕЛЕ ЗАЩИТЫ
3 - 0.5 - 3JAAУПР. ОБМОТКОЙ РЕЛЕ ДОПОЛНИТЕЛЬНОГО ПОДОГРЕВА 2
4 - 3.0 - 3JCУПР. + СВЕЧИ ДОПОЛНИТЕЛЬНОГО ПОДОГРЕВА 2
4 - 3.0 - 3JCУПР. + СВЕЧИ ДОПОЛНИТЕЛЬНОГО ПОДОГРЕВА 2
5 - 4.0 - 49BУПР. + ЭЛЕКТРОВЕНТИЛЯТОРА
5 - 4.0 - 49BУПР. + ЭЛЕКТРОВЕНТИЛЯТОРА
6 - 1.0 - 3FB+ СИСТ. ВПРЫСКА > РЕЛЕ ЗАЩИТЫ
7 - 0.5 - 3JPУПР. - ЭЛЕКТРОВЕНТИЛЯТОРА 2
8 - 4.0 - BP71+ АККУМУЛ. БАТАРЕИ Ч/З ПРЕДОХР., > ПРЕДОХР. 2 ЭЛЕКТРОВЕНТ.
9 - 4.0 - 49LУПР. + РЕЗИСТОРА МАЛОЙ СКОРОСТИ ЭЛЕКТРОВЕНТИЛЯТОРА
10 - 1.0 - 3FB+ СИСТ. ВПРЫСКА > РЕЛЕ ЗАЩИТЫ
11 - 0.5 - 3JNУПР. - ЭЛЕКТРОВЕНТИЛЯТОРА 1
12 - 4.0 - BP71+ АККУМУЛ. БАТАРЕИ Ч/З ПРЕДОХР., > ПРЕДОХР. 2 ЭЛЕКТРОВЕНТ.
13 - 6.0 - 3FB+ СИСТ. ВПРЫСКА > РЕЛЕ ЗАЩИТЫ
14 - 4.0 - BP37+ АККУМУЛ. БАТАРЕИ Ч/З ПРЕДОХР. > ЗАПОМИН. ФОРС. > БЛОКИР.
15 - 0.5 - 3AAУПР. - ОБМОТКИ РЕЛЕ БЛОК. ВПРЫСКА
16 - 6.0 - BP37+ АККУМУЛ. БАТАРЕИ Ч/З ПРЕДОХР. > ЗАПОМИН. ФОРС. > БЛОКИР.
17 - 4.0 - BP71+ АККУМУЛ. БАТАРЕИ Ч/З ПРЕДОХР., > ПРЕДОХР. 2 ЭЛЕКТРОВЕНТ.
17 - 4.0 - BP71+ АККУМУЛ. БАТАРЕИ Ч/З ПРЕДОХР., > ПРЕДОХР. 2 ЭЛЕКТРОВЕНТ.
18 - 3.0 - BP9+АККУМУЛ. БАТАРЕИ Ч/З РЕЛЕ, ПРЕДОХРАН. ДОПОЛНИТЕЛЬНОГО ПОДОГРЕВА
19 - 6.0 - BP91+ АККУМУЛ. БАТАРЕИ Ч/З РЕЛЕ, ПРЕДОХР. ДОПОЛНИТЕЛЬНОГО ПОДОГРЕВА
21 - 1.0 - BP7+ АККУМУЛ. БАТАРЕИ Ч/З ПРЕДОХР. > ПРЕДОХР. 1 ЭЛЕКТРОВЕНТ.
21 - 1.0 - BP7+ АККУМУЛ. БАТАРЕИ Ч/З ПРЕДОХР. > ПРЕДОХР. 1 ЭЛЕКТРОВЕНТ.
24 - 5.0 - BP37+ АККУМУЛ. БАТАРЕИ Ч/З ПРЕДОХР. > ЗАПОМИН. ФОРС. > БЛОКИР.
27 - 2.5 - A+ ПОСЛЕ ЗАМКА ЗАЖИГ.
28 - 0.5 - AP29+ ПОСЛЕ ЗАМКА ЗАЖИГ. Ч/З ПРЕДОХР., ПРЕДОХР. ЗАЩИТЫ ЦЕПЕЙ ДВИГАТЕЛЯ
28 - 0.5 - AP29+ ПОСЛЕ ЗАМКА ЗАЖИГ. Ч/З ПРЕДОХР., ПРЕДОХР. ЗАЩИТЫ ЦЕПЕЙ ДВИГАТЕЛЯ
38 - 0.75 - 3FB+ СИСТ. ВПРЫСКА > РЕЛЕ ЗАЩИТЫ
39 - 0.75 - 3XG"+" ПОДОГРЕВАТЕЛЯ СИСТЕМА ВЕНТИЛЯЦИИ КАРТЕРА
40 - 0.5 - 3XDУПР. "-", РЕЛЕ ПОДОГР. СИСТЕМЫ ВЕНТИЛЯЦИИ КАРТЕРА
42 - 0.5 - 3FB+ СИСТ. ВПРЫСКА > РЕЛЕ ЗАЩИТЫ
48 - 4.0 - BP37+ АККУМУЛ. БАТАРЕИ Ч/З ПРЕДОХР. > ЗАПОМИН. ФОРС. > БЛОКИР.
49 - 4.0 - 3N+ ТОПЛИВНОГО НАСОСА
50 - 0.5 - 3ACУПР. - ОБМОТКИ РЕЛЕ БЕНЗОНАСОСА
52 - 0.5 - AP29+ ПОСЛЕ ЗАМКА ЗАЖИГ. Ч/З ПРЕДОХР., ПРЕДОХР. ЗАЩИТЫ ЦЕПЕЙ ДВИГАТЕЛЯ
58 - 4.0 - BP37+ АККУМУЛ. БАТАРЕИ Ч/З ПРЕДОХР. > ЗАПОМИН. ФОРС. > БЛОКИР.
59 - 1.5 - 3VH"+" ЭЛЕКТРОНАС. СИСТ. ОХЛ. ПОДШИПНИКОВ ТУРБОКОМПР.
60 - 0.5 - 3VGУПР. РЕЛЕ ЭЛЕКТРОНАС. СИСТ. ОХЛ. ТУРБОКОМПР.
62 - 1.0 - 3FB+ СИСТ. ВПРЫСКА > РЕЛЕ ЗАЩИТЫ
63 - 1.0 - 3FB+ СИСТ. ВПРЫСКА > РЕЛЕ ЗАЩИТЫ
65 - 0.5 - 3JAУПР. ОБМОТКОЙ РЕЛЕ ДОПОЛНИТЕЛЬНОГО ПОДОГРЕВА 1
66 - 3.0 - 3JBУПР. + СВЕЧИ ДОПОЛНИТЕЛЬНОГО ПОДОГРЕВА 1
67 - 3.0 - BP9+АККУМУЛ. БАТАРЕИ Ч/З РЕЛЕ, ПРЕДОХРАН. ДОПОЛНИТЕЛЬНОГО ПОДОГРЕВА


Где находится элемент 597 - КОРОБКА С ПЛАВКИМИ ПРЕДОХРАНИТЕЛЯМИ И РЕЛЕ В САЛОНЕ для Renault Vel Satis 2002-2009 2002-02-18


Где находится 597 - КОРОБКА С ПЛАВКИМИ ПРЕДОХРАНИТЕЛЯМИ И РЕЛЕ В САЛОНЕ для Renault Vel Satis 2002-2009 2002-02-18 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Получить доступ ко всем электросхемам автомобиляDownload PDF file


Распиновка разъема 597 - КОРОБКА С ПЛАВКИМИ ПРЕДОХРАНИТЕЛЯМИ И РЕЛЕ В САЛОНЕ для Renault Vel Satis 2002-2009 2002-02-18



Распиновка разъема 597 - КОРОБКА С ПЛАВКИМИ ПРЕДОХРАНИТЕЛЯМИ И РЕЛЕ В САЛОНЕ для Renault Vel Satis 2002-2009 2002-02-18 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Получить доступ ко всем электросхемам автомобиляDownload PDF file


Распиновка разъема 597 - КОРОБКА С ПЛАВКИМИ ПРЕДОХРАНИТЕЛЯМИ И РЕЛЕ В САЛОНЕ для Renault Vel Satis 2002-2009 2002-02-18

- -
1 - 6.0 - BP91+ АККУМУЛ. БАТАРЕИ Ч/З РЕЛЕ, ПРЕДОХР. ДОПОЛНИТЕЛЬНОГО ПОДОГРЕВА
2 - 1.0 - 3FB+ СИСТ. ВПРЫСКА > РЕЛЕ ЗАЩИТЫ
3 - 0.5 - 3JAAУПР. ОБМОТКОЙ РЕЛЕ ДОПОЛНИТЕЛЬНОГО ПОДОГРЕВА 2
4 - 3.0 - 3JCУПР. + СВЕЧИ ДОПОЛНИТЕЛЬНОГО ПОДОГРЕВА 2
4 - 3.0 - 3JCУПР. + СВЕЧИ ДОПОЛНИТЕЛЬНОГО ПОДОГРЕВА 2
5 - 4.0 - 49BУПР. + ЭЛЕКТРОВЕНТИЛЯТОРА
5 - 4.0 - 49BУПР. + ЭЛЕКТРОВЕНТИЛЯТОРА
6 - 1.0 - 3FB+ СИСТ. ВПРЫСКА > РЕЛЕ ЗАЩИТЫ
7 - 0.5 - 3JPУПР. - ЭЛЕКТРОВЕНТИЛЯТОРА 2
8 - 4.0 - BP71+ АККУМУЛ. БАТАРЕИ Ч/З ПРЕДОХР., > ПРЕДОХР. 2 ЭЛЕКТРОВЕНТ.
9 - 4.0 - 49LУПР. + РЕЗИСТОРА МАЛОЙ СКОРОСТИ ЭЛЕКТРОВЕНТИЛЯТОРА
10 - 1.0 - 3FB+ СИСТ. ВПРЫСКА > РЕЛЕ ЗАЩИТЫ
11 - 0.5 - 3JNУПР. - ЭЛЕКТРОВЕНТИЛЯТОРА 1
12 - 4.0 - BP71+ АККУМУЛ. БАТАРЕИ Ч/З ПРЕДОХР., > ПРЕДОХР. 2 ЭЛЕКТРОВЕНТ.
13 - 6.0 - 3FB+ СИСТ. ВПРЫСКА > РЕЛЕ ЗАЩИТЫ
14 - 4.0 - BP37+ АККУМУЛ. БАТАРЕИ Ч/З ПРЕДОХР. > ЗАПОМИН. ФОРС. > БЛОКИР.
15 - 0.5 - 3AAУПР. - ОБМОТКИ РЕЛЕ БЛОК. ВПРЫСКА
16 - 6.0 - BP37+ АККУМУЛ. БАТАРЕИ Ч/З ПРЕДОХР. > ЗАПОМИН. ФОРС. > БЛОКИР.
17 - 4.0 - BP71+ АККУМУЛ. БАТАРЕИ Ч/З ПРЕДОХР., > ПРЕДОХР. 2 ЭЛЕКТРОВЕНТ.
17 - 4.0 - BP71+ АККУМУЛ. БАТАРЕИ Ч/З ПРЕДОХР., > ПРЕДОХР. 2 ЭЛЕКТРОВЕНТ.
18 - 3.0 - BP9+АККУМУЛ. БАТАРЕИ Ч/З РЕЛЕ, ПРЕДОХРАН. ДОПОЛНИТЕЛЬНОГО ПОДОГРЕВА
19 - 6.0 - BP91+ АККУМУЛ. БАТАРЕИ Ч/З РЕЛЕ, ПРЕДОХР. ДОПОЛНИТЕЛЬНОГО ПОДОГРЕВА
21 - 1.0 - BP7+ АККУМУЛ. БАТАРЕИ Ч/З ПРЕДОХР. > ПРЕДОХР. 1 ЭЛЕКТРОВЕНТ.
21 - 1.0 - BP7+ АККУМУЛ. БАТАРЕИ Ч/З ПРЕДОХР. > ПРЕДОХР. 1 ЭЛЕКТРОВЕНТ.
24 - 5.0 - BP37+ АККУМУЛ. БАТАРЕИ Ч/З ПРЕДОХР. > ЗАПОМИН. ФОРС. > БЛОКИР.
27 - 2.5 - A+ ПОСЛЕ ЗАМКА ЗАЖИГ.
28 - 0.5 - AP29+ ПОСЛЕ ЗАМКА ЗАЖИГ. Ч/З ПРЕДОХР., ПРЕДОХР. ЗАЩИТЫ ЦЕПЕЙ ДВИГАТЕЛЯ
28 - 0.5 - AP29+ ПОСЛЕ ЗАМКА ЗАЖИГ. Ч/З ПРЕДОХР., ПРЕДОХР. ЗАЩИТЫ ЦЕПЕЙ ДВИГАТЕЛЯ
38 - 0.75 - 3FB+ СИСТ. ВПРЫСКА > РЕЛЕ ЗАЩИТЫ
39 - 0.75 - 3XG"+" ПОДОГРЕВАТЕЛЯ СИСТЕМА ВЕНТИЛЯЦИИ КАРТЕРА
40 - 0.5 - 3XDУПР. "-", РЕЛЕ ПОДОГР. СИСТЕМЫ ВЕНТИЛЯЦИИ КАРТЕРА
42 - 0.5 - 3FB+ СИСТ. ВПРЫСКА > РЕЛЕ ЗАЩИТЫ
48 - 4.0 - BP37+ АККУМУЛ. БАТАРЕИ Ч/З ПРЕДОХР. > ЗАПОМИН. ФОРС. > БЛОКИР.
49 - 4.0 - 3N+ ТОПЛИВНОГО НАСОСА
50 - 0.5 - 3ACУПР. - ОБМОТКИ РЕЛЕ БЕНЗОНАСОСА
52 - 0.5 - AP29+ ПОСЛЕ ЗАМКА ЗАЖИГ. Ч/З ПРЕДОХР., ПРЕДОХР. ЗАЩИТЫ ЦЕПЕЙ ДВИГАТЕЛЯ
58 - 4.0 - BP37+ АККУМУЛ. БАТАРЕИ Ч/З ПРЕДОХР. > ЗАПОМИН. ФОРС. > БЛОКИР.
59 - 1.5 - 3VH"+" ЭЛЕКТРОНАС. СИСТ. ОХЛ. ПОДШИПНИКОВ ТУРБОКОМПР.
60 - 0.5 - 3VGУПР. РЕЛЕ ЭЛЕКТРОНАС. СИСТ. ОХЛ. ТУРБОКОМПР.
62 - 1.0 - 3FB+ СИСТ. ВПРЫСКА > РЕЛЕ ЗАЩИТЫ
63 - 1.0 - 3FB+ СИСТ. ВПРЫСКА > РЕЛЕ ЗАЩИТЫ
65 - 0.5 - 3JAУПР. ОБМОТКОЙ РЕЛЕ ДОПОЛНИТЕЛЬНОГО ПОДОГРЕВА 1
66 - 3.0 - 3JBУПР. + СВЕЧИ ДОПОЛНИТЕЛЬНОГО ПОДОГРЕВА 1
67 - 3.0 - BP9+АККУМУЛ. БАТАРЕИ Ч/З РЕЛЕ, ПРЕДОХРАН. ДОПОЛНИТЕЛЬНОГО ПОДОГРЕВА


Где находится элемент 597 - КОРОБКА С ПЛАВКИМИ ПРЕДОХРАНИТЕЛЯМИ И РЕЛЕ В САЛОНЕ для Renault Vel Satis 2002-2009 2002-02-18


Где находится 597 - КОРОБКА С ПЛАВКИМИ ПРЕДОХРАНИТЕЛЯМИ И РЕЛЕ В САЛОНЕ для Renault Vel Satis 2002-2009 2002-02-18 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Получить доступ ко всем электросхемам автомобиляDownload PDF file


Распиновка разъема R21 - РАЗ. ЭЛПРОВ. ДВИГ./ЭЛВЕНТ. СИСТ. ОХЛ. ДВИГ. для Renault Vel Satis 2002-2009 2002-02-18



Распиновка разъема R21 - РАЗ. ЭЛПРОВ. ДВИГ./ЭЛВЕНТ. СИСТ. ОХЛ. ДВИГ. для Renault Vel Satis 2002-2009 2002-02-18 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Получить доступ ко всем электросхемам автомобиляDownload PDF file


Распиновка разъема R21 - РАЗ. ЭЛПРОВ. ДВИГ./ЭЛВЕНТ. СИСТ. ОХЛ. ДВИГ. для Renault Vel Satis 2002-2009 2002-02-18

- -
1 - 4.0 - M"МАССА"
2 - 4.0 - 49BУПР. + ЭЛЕКТРОВЕНТИЛЯТОРА


Где находится элемент R21 - РАЗ. ЭЛПРОВ. ДВИГ./ЭЛВЕНТ. СИСТ. ОХЛ. ДВИГ. для Renault Vel Satis 2002-2009 2002-02-18


Где находится R21 - РАЗ. ЭЛПРОВ. ДВИГ./ЭЛВЕНТ. СИСТ. ОХЛ. ДВИГ. для Renault Vel Satis 2002-2009 2002-02-18 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Получить доступ ко всем электросхемам автомобиляDownload PDF file

Расположение подключения масс Заземления для Renault Vel Satis 2002-2009 2002-02-18

Расположение подключения масс Заземления для Renault Vel Satis 2002-2009 2002-02-18 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Получить доступ ко всем электросхемам автомобиляDownload PDF file
Расположение подключения масс Заземления для Renault Vel Satis 2002-2009 2002-02-18 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Получить доступ ко всем электросхемам автомобиляDownload PDF file
Расположение подключения масс Заземления для Renault Vel Satis 2002-2009 2002-02-18 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Получить доступ ко всем электросхемам автомобиляDownload PDF file
Расположение подключения масс Заземления для Renault Vel Satis 2002-2009 2002-02-18 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Получить доступ ко всем электросхемам автомобиляDownload PDF file
