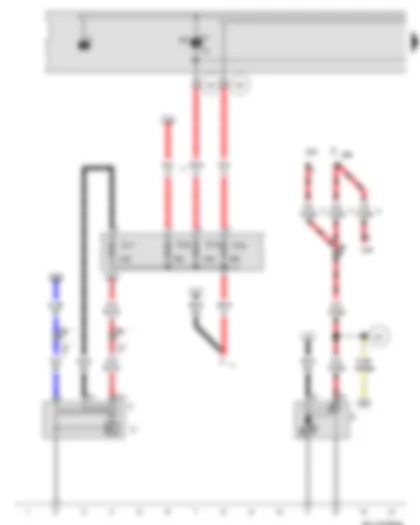

Электросхемa VW GOLF 2003 - АКБ - Стартер - Генератор - Регулятор напряжения - Предохранитель 5 (30) в блоке предохранителей возле АКБ
| A | АКБ |
| B | Стартер |
| C | Генератор |
| C1 | Регулятор напряжения |
| D | Выключатель зажигания и стартера |
| J59 | Реле разгрузки контакта X |
| J226 | Реле блокировки стартера и фонарей заднего хода |
| S162 | Предохранитель 1 (30) в блоке предохранителей возле АКБ |
| S163 | Предохранитель 2 (30) в блоке предохранителей возле АКБ |
| S176 | Предохранитель 4 (30) в блоке предохранителей возле АКБ |
| S177 | Предохранитель 5 (30) в блоке предохранителей возле АКБ |
| T2e | Разъём, 2-контактный |
| T6 | Разъём 6-контактный |
| 500 | Резьбовое соединение 1 (30) на блоке реле |
| 502 | Резьбовое соединение 1 (30а) на блоке реле |
| D97 | Соединение (50) в правом жгуте проводов моторного отсека |
| * | в зависимости от комплектации |
| *2 | только для а/м с АКП |
| *3 | только для а/м с МКП |
Электросхемa VW GOLF 2003 - Реле электропитания блока управления Simos
| D | Выключатель зажигания и стартера |
| J363 | Реле электропитания блока управления Simos |
| S229 | Предохранитель 29 в блоке предохранителей |
| S231 | Предохранитель 31 в блоке предохранителей |
| S237 | Предохранитель 37 в блоке предохранителей |
| T6 | Разъём 6-контактный |
| T17a | Разъем, 17-контактный |
| 501 | Резьбовое соединение 2 (30) на блоке реле |
| A2 | Плюсовое соединение (15) в жгуте проводов комбинации приборов и органов управления |
| A32 | Плюсовое соединение (30) в жгуте проводов комбинации приборов и органов управления |
| A98 | Плюсовое соединение 4 (30) в жгуте проводов комбинации приборов и органов управления |
| A104 | Плюсовое соединение 2 (15) в жгуте проводов комбинации приборов и органов управления |
| D51 | Плюсовое соединение 1 (15) в жгуте проводов моторного отсека |
| * | в зависимости от комплектации |
Электросхемa VW GOLF 2003 - Электропривод дроссельной заслонки - Датчик угла поворота 1 электропривода дроссельной заслонки - Датчик угла поворота 2 электропривода дроссельной заслонки - Блок дроссельной заслонки - Блок управления Simos - Катушка зажигания - Наконечник на свечу - Свечи зажигания
| G186 | Электропривод дроссельной заслонки |
| G187 | Датчик угла поворота 1 электропривода дроссельной заслонки |
| G188 | Датчик угла поворота 2 электропривода дроссельной заслонки |
| J338 | Блок дроссельной заслонки |
| J361 | Блок управления Simos |
| N152 | Катушка зажигания |
| P | Наконечник на свечу |
| Q | Свечи зажигания |
| T4a | Разъём 4-контактный |
| T6a | Разъём 6-контактный |
| T10w | Разъём, 10-контактный |
| T121 | Разъём, 121-контактный |
| D51 | Плюсовое соединение 1 (15) в жгуте проводов моторного отсека |
Электросхемa VW GOLF 2003 - Датчик давления в контуре усилителя рулевого управления - Датчик указателя температуры охлаждающей жидкости - Датчик числа оборотов двигателя - Датчик детонации 1 - Датчик температуры охлаждающей жидкости - Блок управления Simos
| F88 | Датчик давления в контуре усилителя рулевого управления |
| G2 | Датчик указателя температуры охлаждающей жидкости |
| G28 | Датчик числа оборотов двигателя |
| G61 | Датчик детонации 1 |
| G62 | Датчик температуры охлаждающей жидкости |
| J361 | Блок управления Simos |
| T3 | Разъём, 3-контактный |
| T3a | Разъём, 3-контактный |
| T17a | Разъем, 17-контактный |
| T121 | Разъём, 121-контактный |
Электросхемa VW GOLF 2003 - Термостат системы охл. двигателя с электронным управлением - Датчик Холла - Потенциометр системы рециркуляции ОГ - Блок управления Simos - Клапан рециркуляции отработавших газов - Клапан системы изменения геометрии впускного коллектора
| F265 | Термостат системы охл. двигателя с электронным управлением |
| G40 | Датчик Холла |
| G212 | Потенциометр системы рециркуляции ОГ |
| J217 | Блок управления автоматической коробки передач |
| J361 | Блок управления Simos |
| N18 | Клапан рециркуляции отработавших газов |
| N156 | Клапан системы изменения геометрии впускного коллектора |
| T2a | Разъём, 2-контактный |
| T3b | Разъём, 3-контактный |
| T6d | Разъём 6-контактный |
| T10 | Разъём, 10-контактный |
| T68 | Разъём, 68-контактный |
| T121 | Разъём, 121-контактный |
| D101 | Соединение 1 в жгуте проводов моторного отсека |
| * | Соединение для климатической установки |
| *2 | Разъём блока управления вентилятора радиатора |
| *3 | только для а/м с АКП |
Электросхемa VW GOLF 2003 - Блок управления Simos
| J104 | Блок управления ABS |
| J217 | Блок управления автоматической коробки передач |
| J361 | Блок управления Simos |
| T10w | Разъём, 10-контактный |
| T47a | Разъём, 47-контактный |
| T68 | Разъём, 68-контактный |
| T121 | Разъём, 121-контактный |
| 131 | Соединение с массой 2 в жгуте проводов моторного отсека |
| 608 | Точка соединения с массой в центре водоотводящего короба |
| A121 | Соединение (провод High шины) в жгуте проводов комбинации приборов и органов управления |
| A122 | Соединение (провод Low шины) в жгуте проводов комбинации приборов и органов управления |
| * | только для а/м с АКП |
Электросхемa VW GOLF 2003 - Блок управления Simos - Форсунка цилиндра 1 - Форсунка цилиндра 2 - Форсунка цилиндра 3 - Форсунка цилиндра 4
| J361 | Блок управления Simos |
| N30 | Форсунка цилиндра 1 |
| N31 | Форсунка цилиндра 2 |
| N32 | Форсунка цилиндра 3 |
| N33 | Форсунка цилиндра 4 |
| S232 | Предохранитель 32 в блоке предохранителей |
| T10 | Разъём, 10-контактный |
| T10d | Разъём, 10-контактный |
| T17a | Разъем, 17-контактный |
| T121 | Разъём, 121-контактный |
| A101 | Соединение 3 (87) в жгуте проводов комбинации приборов и органов управления |
| D95 | Соединение (форсунки) в жгуте проводов моторного отсека |
| * | Разъём блока управления вентилятора радиатора |
Электросхемa VW GOLF 2003 - Датчик положения педали акселератора - Датчик температуры охлаждающей жидкости на выходе из радиатора - Датчик 2 положения педали акселератора - Потенциометр поворотной рукоятки регулировки температуры - Блок управления Simos
| G79 | Датчик положения педали акселератора |
| G83 | Датчик температуры охлаждающей жидкости на выходе из радиатора |
| G185 | Датчик 2 положения педали акселератора |
| G267 | Потенциометр поворотной рукоятки регулировки температуры |
| J361 | Блок управления Simos |
| T5 | Разъём, 5-контактный |
| T6b | Разъём 6-контактный |
| T8f | Разъём, 8-контактный |
| T10d | Разъём, 10-контактный |
| T10h | Разъём, 10-контактный |
| T121 | Разъём, 121-контактный |
Электросхемa VW GOLF 2003 - Лямбда-зонд - Расходомер воздуха - Блок управления Simos
| G39 | Лямбда-зонд |
| G70 | Расходомер воздуха |
| J361 | Блок управления Simos |
| T6c | Разъём 6-контактный |
| T121 | Разъём, 121-контактный |
| E30 | Соединение (87а) в жгуте проводов двигателя |
Электросхемa VW GOLF 2003 - Блок управления Simos - Блок управления регулировки оборотов двигателя - Вакуумный насос тормозной системы
| J361 | Блок управления Simos |
| J542 | Блок управления регулировки оборотов двигателя |
| S283 | Предохранитель вакуумного насоса тормозной системы |
| T6k | Разъём 6-контактный |
| T10 | Разъём, 10-контактный |
| T10g | Разъём, 10-контактный |
| T121 | Разъём, 121-контактный |
| V192 | Вакуумный насос тормозной системы |
| B157 | Плюсовое соединение 3 (15а) в жгуте проводов салона |
| E30 | Соединение (87а) в жгуте проводов двигателя |
| U8 | Плюсовое соединение (15а) в жгуте проводов АКП |
| * | в зависимости от комплектации |
| *2 | только для а/м с АКП |
| *3 | Размер сечения зависит от комплектации |
| *4 | цвет провода зависит от комплектации |
Электросхемa VW GOLF 2003 - Концевой выключатель педали тормоза - Реле насоса вторичного воздуха - Блок управления Simos - Электромагнитный клапан 1 адсорбера - Электродвигатель насоса вторичного воздуха
| F | Выключатель стоп-сигналов |
| F47 | Концевой выключатель педали тормоза |
| J299 | Реле насоса вторичного воздуха |
| J361 | Блок управления Simos |
| N80 | Электромагнитный клапан 1 адсорбера |
| S13 | Предохранитель 13 в блоке предохранителей |
| T10e | Разъём, 10-контактный |
| T121 | Разъём, 121-контактный |
| V101 | Электродвигатель насоса вторичного воздуха |
| 609 | Точка соединения с массой в водоотводящем коробе справа |
| A18 | Соединение (54) в жгуте проводов комбинации приборов и органов управления |
| A20 | Плюсовое соединение (15a) в жгуте проводов комбинации приборов и органов управления |
| D103 | Соединение 3 в жгуте проводов моторного отсека |
| E30 | Соединение (87а) в жгуте проводов двигателя |
Электросхемa VW GOLF 2003 - Переключатель управления круиз-контролем - Клавиша установки (SET) круиз-контроля - Выключатель педали сцепления - Блок управления Simos
| E45 | Переключатель управления круиз-контролем |
| E227 | Клавиша установки (SET) круиз-контроля |
| F36 | Выключатель педали сцепления |
| J361 | Блок управления Simos |
| T4q | Разъём 4-контактный |
| T10e | Разъём, 10-контактный |
| T10s | Разъём, 10-контактный |
| T10w | Разъём, 10-контактный |
| T121 | Разъём, 121-контактный |
| A20 | Плюсовое соединение (15a) в жгуте проводов комбинации приборов и органов управления |
| E30 | Соединение (87а) в жгуте проводов двигателя |
| * | только для а/м с круиз-контролем |
| *2 | только для а/м с МКП |
Электросхемa VW GOLF 2003 - Лямбда-зонд после нейтрализатора - Реле топливного насоса - Блок управления Simos
| G130 | Лямбда-зонд после нейтрализатора |
| J17 | Реле топливного насоса |
| J225 | Реле электропитания динамика |
| J234 | Блок управления подушек безопасности |
| J361 | Блок управления Simos |
| T4b | Разъём 4-контактный |
| T6 | Разъём 6-контактный |
| T10 | Разъём, 10-контактный |
| T16b | Разъём, 16-контактный |
| T17a | Разъем, 17-контактный |
| T75 | Разъём, 75-контактный |
| T121 | Разъём, 121-контактный |
| A27 | Соединение (сигнал скорости) в жгуте проводов комбинации приборов и органов управления |
| A125 | Соединение (сигнал удара) в жгуте проводов комбинации приборов и органов управления |
| E30 | Соединение (87а) в жгуте проводов двигателя |
| * | только для а/м с Climatronic |
Электросхемa VW GOLF 2003 - Датчик уровня топлива - Подкачивающий топливный насос - Датчик сигнализатора низкого уровня охлаждающей жидкости - Нагревательный резистор системы вентиляции картера двигателя
| G | Датчик уровня топлива |
| G6 | Подкачивающий топливный насос |
| G32 | Датчик сигнализатора низкого уровня охлаждающей жидкости |
| N79 | Нагревательный резистор системы вентиляции картера двигателя |
| S228 | Предохранитель 28 в блоке предохранителей |
| S234 | Предохранитель 34 в блоке предохранителей |
| S243 | Предохранитель 43 в блоке предохранителей |
| T6 | Разъём 6-контактный |
| T17a | Разъем, 17-контактный |
| 42 | Точка соединения с массой возле рулевой колонки |
| 49 | Точка соединения с массой возле ... |
| 135 | Соединение с массой 2 в жгуте проводов комбинации приборов и органов управления |
| 269 | Соединение с массой (масса датчика) 1 в жгуте проводов комбинации приборов и органов управления |
| 504 | Резьбовое соединение 1 (87) на блоке реле |
| A27 | Соединение (сигнал скорости) в жгуте проводов комбинации приборов и органов управления |
| A99 | Соединение 1 (87) в жгуте проводов комбинации приборов и органов управления |
| A100 | Соединение 2 (87) в жгуте проводов комбинации приборов и органов управления |
| E30 | Соединение (87а) в жгуте проводов двигателя |
| * | только для а/м с нагревательным резистором системы вентиляции картера двигателя |
Электросхемa VW GOLF 2003 - Датчик давления масла - Датчик скорости - Датчик уровня и температуры масла - Блок управления комбинации приборов
| F1 | Датчик давления масла |
| G22 | Датчик скорости |
| G266 | Датчик уровня и температуры масла |
| J285 | Блок управления комбинации приборов |
| K3 | Контрольная лампа давления масла |
| K28 | Контрольная лампа температуры ОЖ и сигнализатора низкого уровня ОЖ |
| K38 | Контрольная лампа низкого уровня масла |
| S5 | Предохранитель 5 в блоке предохранителей |
| S7 | Предохранитель 7 в блоке предохранителей |
| T17a | Разъем, 17-контактный |
| T32 | Разъём, 32-контактный |
| T32a | Разъём, 32-контактный |
| 85 | Соединение с массой 1 в жгуте проводов моторного отсека |
| 608 | Точка соединения с массой в центре водоотводящего короба |
| A27 | Соединение (сигнал скорости) в жгуте проводов комбинации приборов и органов управления |
| B163 | Плюсовое соединение 1 (15) в жгуте проводов салона |
| * | Размер сечения зависит от комплектации |
Электросхемa VW GOLF 2003 - Блок управления комбинации приборов
| G1 | Указатель уровня топлива |
| G3 | Указатель температуры охлаждающей жидкости |
| G5 | Тахометр |
| G21 | Спидометр |
| H3 | Зуммер и звуковой сигнализатор |
| J285 | Блок управления комбинации приборов |
| K2 | Контрольная лампа генератора |
| K105 | Контрольная лампа резервного запаса топлива |
| T12a | Разъём, 12-контактный |
| T32 | Разъём, 32-контактный |
| A13 | Соединение (концевые выключатели дверей) в жгуте проводов комбинации приборов и органов управления |
| A27 | Соединение (сигнал скорости) в жгуте проводов комбинации приборов и органов управления |
Электросхемa VW GOLF 2003 - Клавиша вызова многофункционального дисплея - Выключатель памяти многофункционального дисплея - Датчик наружной температуры - Блок управления комбинации приборов
| E86 | Клавиша вызова многофункционального дисплея |
| E109 | Выключатель памяти многофункционального дисплея |
| G17 | Датчик наружной температуры |
| J119 | Многофункциональный дисплей |
| J255 | Блок управления Climatronic |
| J285 | Блок управления комбинации приборов |
| J533 | Диагностический интерфейс шин данных |
| K31 | Контрольная лампа круиз-контроля |
| K83 | Лампа check engine |
| K132 | Контрольная лампа электропривода акселератора |
| T6e | Разъём 6-контактный |
| T12a | Разъём, 12-контактный |
| T16 | Разъём, 16-контактный |
| T20 | Разъём, 20-контактный |
| T32 | Разъём, 32-контактный |
| T32a | Разъём, 32-контактный |
| U31 | Диагностический разъём |
| A76 | Соединение (К-линия) в жгуте проводов комбинации приборов и органов управления |
| * | только для а/м без Climatronic |
| *2 | только для а/м с Climatronic |
Не нашел свой автомобиль? смотри здесь -> DiagnostData.com!
