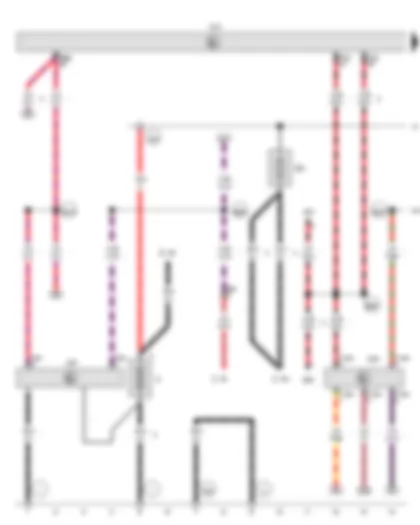

Wiring Diagram VW GOLF CABRIOLET 2017 - Battery - Battery monitor control unit - Onboard supply control unit - Voltage stabiliser - Fuse 1 in fuse holder A
A | Battery |
B | Starter |
C | Alternator |
J367 | Battery monitor control unit |
J519 | Onboard supply control unit |
J532 | Voltage stabiliser |
J682 | Terminal 50 voltage supply relay |
J907 | Starter relay 2 |
SA1 | Fuse 1 in fuse holder A |
T2bn | 2-pin connector |
T2c | 2-pin connector, near starter |
T12ac | 12-pin connector |
T52a | 52-pin connector |
T52b | 52-pin connector |
T52c | 52-pin connector |
1 | Earth strap, battery - body |
14 | Earth point, on gearbox |
508 | Threaded connection (30) on E-box |
652 | Earth point, engine and gearbox earth |
B319 | Positive connection 5 (30a) in main wiring harness |
B320 | Positive connection 6 (30a) in main wiring harness |
B660 | Connection (diagnosis terminal 50), in main wiring harness |
B698 | Connection 3 (LIN bus) in main wiring harness |
* | Only models with start/stop system |
*2 | Only models with no start/stop system |
*3 | Only models with 140 A alternator |
*4 | Only models with 90 A/ 120 A alternator |
Wiring Diagram VW GOLF CABRIOLET 2017 - Terminal 15 voltage supply relay - Onboard supply control unit - Fuse holder B - Fuse 5 in fuse holder A - Fuse holder C
J329 | Terminal 15 voltage supply relay |
J519 | Onboard supply control unit |
J682 | Terminal 50 voltage supply relay |
J906 | Starter relay 1 |
SB | Fuse holder B |
SC2 | Fuse 2 on fuse holder C |
SB3 | Fuse 3 on fuse holder B |
SB4 | Fuse 4 on fuse holder B |
SA5 | Fuse 5 in fuse holder A |
SB7 | Fuse 7 on fuse holder B |
SB8 | Fuse 8 on fuse holder B |
SB19 | Fuse 19 on fuse holder B |
SC47 | Fuse 47 on fuse holder C |
SB49 | Fuse 49 on fuse holder B |
SC | Fuse holder C |
T40 | 40-pin connector |
T52b | 52-pin connector |
508 | Threaded connection (30) on E-box |
B163 | Positive connection 1 (15), in interior wiring harness |
B169 | Positive connection 1 (30), in interior wiring harness |
B224 | Connection 1 (radio), in interior wiring harness |
B278 | Positive connection 2 (15a) in main wiring harness |
B320 | Positive connection 6 (30a) in main wiring harness |
* | E-box high |
*2 | E-box low |
*3 | see applicable current flow diagram for radio/navigation system |
*4 | Only models with start/stop system |
*5 | Only models with no start/stop system |
Wiring Diagram VW GOLF CABRIOLET 2017 - Onboard supply control unit - Fuse holder B - Fuse holder C
J519 | Onboard supply control unit |
SB | Fuse holder B |
SC | Fuse holder C |
SC1 | Fuse 1 on fuse holder C |
SC4 | Fuse 4 on fuse holder C |
SB6 | Fuse 6 on fuse holder B |
SB12 | Fuse 12 on fuse holder B |
SC17 | Fuse 17 on fuse holder C |
SB17 | Fuse 17 on fuse holder B |
SB19 | Fuse 19 on fuse holder B |
SB24 | Fuse 24 on fuse holder B |
SB31 | Fuse 31 on fuse holder B |
T40 | 40-pin connector |
A192 | Positive connection 3 (15a) in dash panel wiring harness |
A217 | Positive connection 8 (15a) in dash panel wiring harness |
B318 | Positive connection 4 (30a) in main wiring harness |
B504 | Positive connection 8 (30a), in interior wiring harness |
* | E-box low |
*2 | E-box high |
*3 | Only models with no start/stop system |
*4 | Only models with start/stop system |
*5 | Only models with no automatic headlight range control |
*6 | Not for models with dual clutch gearbox |
*7 | Only left-hand drive models |
*8 | Only right-hand drive models |
*9 | Only models with 2.0l engine |
*10 | Only models with petrol engine |
Wiring Diagram VW GOLF CABRIOLET 2017 - Onboard supply control unit - Fuse holder B - Fuse holder C
J519 | Onboard supply control unit |
SB | Fuse holder B |
SB1 | Fuse 1 on fuse holder B |
SB5 | Fuse 5 on fuse holder B |
SC13 | Fuse 13 on fuse holder C |
SC14 | Fuse 14 on fuse holder C |
SC15 | Fuse 15 on fuse holder C |
SB16 | Fuse 16 on fuse holder B |
SB17 | Fuse 17 on fuse holder B |
SC24 | Fuse 24 on fuse holder C |
SC25 | Fuse 25 on fuse holder C |
SB26 | Fuse 26 on fuse holder B |
SB30 | Fuse 30 on fuse holder B |
SB47 | Fuse 47 on fuse holder B |
SB52 | Fuse 52 on fuse holder B |
SC | Fuse holder C |
T40 | 40-pin connector |
T52a | 52-pin connector |
T52b | 52-pin connector |
T52c | 52-pin connector |
A167 | Positive connection 3 (30a) in dash panel wiring harness |
B170 | Positive connection 2 (30), in interior wiring harness |
B315 | Positive connection 1 (30a) in main wiring harness |
* | E-box low |
*2 | E-box high |
*3 | Only models with rain and light sensor |
*4 | Only models with auxiliary coolant heater |
*5 | Only models with Climatronic |
Wiring Diagram VW GOLF CABRIOLET 2017 - X-contact relief relay - Onboard supply control unit - Driver side turn signal repeater bulb - Front passenger side turn signal repeater bulb - Fuse holder C
J59 | X-contact relief relay |
J386 | Driver door control unit |
J387 | Front passenger door control unit |
J485 | Auxiliary heater operation relay |
J519 | Onboard supply control unit |
L131 | Driver side turn signal repeater bulb |
L132 | Front passenger side turn signal repeater bulb |
SC | Fuse holder C |
SC40 | Fuse 40 on fuse holder C |
SC42 | Fuse 42 on fuse holder C |
T3ay | 3-pin connector |
T3az | 3-pin connector |
T16a | 16-pin connector |
T16g | 16-pin connector |
T20a | 20-pin connector |
T20b | 20-pin connector |
T28 | 28-pin connector, in left A-pillar coupling station |
T28a | 28-pin connector, in right A-pillar coupling station |
T52b | 52-pin connector |
205 | Earth connection, in driver door wiring harness |
206 | Earth connection, in front passenger door wiring harness |
B162 | Connection (75a), in interior wiring harness |
B349 | Connection 2 (75a), in main wiring harness |
* | Only left-hand drive models |
*2 | Only right-hand drive models |
*3 | Only models with no auxiliary coolant heater |
*4 | Only models with auxiliary coolant heater |
*5 | Only models with Climatronic |
Wiring Diagram VW GOLF CABRIOLET 2017 - Ignition/starter switch - Onboard supply control unit - Steering column electronics control unit - Ignition key withdrawal lock solenoid
D | Ignition/starter switch |
F319 | Selector lever locked in position P switch |
J519 | Onboard supply control unit |
J527 | Steering column electronics control unit |
J623 | Engine control unit |
N376 | Ignition key withdrawal lock solenoid, on ignition/starter switch |
T6l | 6-pin connector |
T8af | 8-pin connector |
T10s | 10-pin connector, under selector lever |
T16r | 16-pin connector |
T52c | 52-pin connector |
B465 | Connection 1, in main wiring harness |
* | Only models with dual clutch gearbox |
*2 | see applicable current flow diagram for engine |
*3 | Only models with start/stop system |
*4 | Only models with no start/stop system |
Wiring Diagram VW GOLF CABRIOLET 2017 - Horn plate - Onboard supply control unit - Steering column electronics control unit - Driver side airbag igniter
F350 | Coil connector |
H | Horn plate |
J234 | Airbag control unit |
J519 | Onboard supply control unit |
J527 | Steering column electronics control unit |
N95 | Driver side airbag igniter |
T4k | 4-pin connector |
T10x | 10-pin connector |
T12k | 12-pin connector |
T16r | 16-pin connector |
T100 | 100-pin connector |
Wiring Diagram VW GOLF CABRIOLET 2017 - Turn signal switch - Headlight dipper and flasher switch - Intermittent wiper switch - Rear wiper switch - Intermittent wiper regulator - Washer pump switch (automatic wash/wipe and headlight washer system) - Cruise control system switch - Multifunction display call-up button - Multifunction display memory switch - Cruise control system (CCS) SET button - Onboard supply control unit - Steering column electronics control unit
E2 | Turn signal switch |
E4 | Headlight dipper and flasher switch |
E22 | Intermittent wiper switch |
E34 | Rear wiper switch |
E38 | Intermittent wiper regulator |
E44 | Washer pump switch (automatic wash/wipe and headlight washer system) |
E45 | Cruise control system switch |
E86 | Multifunction display call-up button |
E109 | Multifunction display memory switch |
E227 | Cruise control system (CCS) SET button |
J519 | Onboard supply control unit |
J527 | Steering column electronics control unit |
T6bk | 6-pin connector |
T8ae | 8-pin connector |
T9a | 9-pin connector |
* | Only models with cruise control system (CCS) |
*2 | Only models with multifunction display |
Wiring Diagram VW GOLF CABRIOLET 2017 - Switch and instrument illumination regulator - Headlight range control regulator - Onboard supply control unit
E20 | Switch and instrument illumination regulator |
E102 | Headlight range control regulator |
J519 | Onboard supply control unit |
L105 | Illumination regulator illumination bulb |
T8e | 8-pin connector |
T52b | 52-pin connector |
T52c | 52-pin connector |
B457 | Connection 1 (potentiometer), in main wiring harness |
* | Only models with no automatic headlight range control |
*2 | Only left-hand drive models |
*3 | Only right-hand drive models |
Wiring Diagram VW GOLF CABRIOLET 2017 - Onboard supply control unit - Left fog light bulb - Left cornering light bulb - Left daytime running light bulb - Left side light bulb - Front left headlight - Front left turn signal bulb - Left headlight dipped beam bulb - Left headlight main beam bulb - Left headlight range control motor
J519 | Onboard supply control unit |
L22 | Left fog light bulb |
L148 | Left cornering light bulb |
L174 | Left daytime running light bulb |
M1 | Left side light bulb |
MX1 | Front left headlight |
M5 | Front left turn signal bulb |
M29 | Left headlight dipped beam bulb |
M30 | Left headlight main beam bulb |
T2bc | 2-pin connector |
T10i | 10-pin connector |
T52a | 52-pin connector |
T52c | 52-pin connector |
V48 | Left headlight range control motor |
376 | Earth connection 11, in main wiring harness |
655 | Earth point, on left headlight |
A6 | Positive connection (left turn signal), in dash panel wiring harness |
B144 | Positive connection (58L), in interior wiring harness |
B457 | Connection 1 (potentiometer), in main wiring harness |
* | Only models with daytime running lights |
*2 | Only models with no automatic headlight range control |
*3 | Only left-hand drive models |
*4 | Only models with fog lights |
Wiring Diagram VW GOLF CABRIOLET 2017 - Bonnet contact switch - Treble horn - Bass horn - Dual tone horn relay - Onboard supply control unit
F266 | Bonnet contact switch |
H2 | Treble horn |
H7 | Bass horn |
J4 | Dual tone horn relay |
J519 | Onboard supply control unit |
T2n | 2-pin connector, near left headlight |
T52a | 52-pin connector |
T52b | 52-pin connector |
376 | Earth connection 11, in main wiring harness |
378 | Earth connection 13, in main wiring harness |
381 | Earth connection 16, in main wiring harness |
A90 | Connection (dual tone horn), in dash panel wiring harness |
B457 | Connection 1 (potentiometer), in main wiring harness |
* | According to equipment |
*2 | Only models with basic equipment |
*3 | Only models with 2.0l engine |
*4 | Only models with diesel engine |
*5 | Only models with fog lights |
Wiring Diagram VW GOLF CABRIOLET 2017 - Onboard supply control unit - Right fog light bulb - Right cornering light bulb - Right daytime running light bulb - Right side light bulb - Front right turn signal bulb - Right headlight dipped beam bulb - Right headlight main beam bulb - Right headlight range control motor
J519 | Onboard supply control unit |
L23 | Right fog light bulb |
L149 | Right cornering light bulb |
L175 | Right daytime running light bulb |
MX2 | Front right headlight |
M3 | Right side light bulb |
M7 | Front right turn signal bulb |
M31 | Right headlight dipped beam bulb |
M32 | Right headlight main beam bulb |
T2bd | 2-pin connector |
T10j | 10-pin connector |
T52a | 52-pin connector |
T52c | 52-pin connector |
V49 | Right headlight range control motor |
378 | Earth connection 13, in main wiring harness |
656 | Earth point, on right headlight |
B143 | Positive connection (58R), in interior wiring harness |
B166 | Connection (56a), in interior wiring harness |
B457 | Connection 1 (potentiometer), in main wiring harness |
* | Only models with basic equipment |
*2 | Only models with no automatic headlight range control |
*3 | Only models with daytime running lights |
*4 | Only right-hand drive models |
*5 | Only models with fog lights |
Wiring Diagram VW GOLF CABRIOLET 2017 - Light switch - Fog light switch - Rear fog light switch - Onboard supply control unit
E1 | Light switch |
E7 | Fog light switch |
E18 | Rear fog light switch |
J519 | Onboard supply control unit |
L9 | Light switch illumination bulb |
T10h | 10-pin connector |
T52a | 52-pin connector |
T52b | 52-pin connector |
B340 | Connection 1 (58d), in main wiring harness |
* | Only models with fog lights |
Wiring Diagram VW GOLF CABRIOLET 2017 - Onboard supply control unit - Rear left fog light bulb - Rear right fog light bulb - Right tail light bulb - Left tail light bulb - Rear left turn signal bulb - Rear right turn signal bulb - Left reversing light bulb - Right reversing light bulb - Left brake and tail light bulb - Right brake and tail light bulb
J519 | Onboard supply control unit |
L46 | Rear left fog light bulb |
L47 | Rear right fog light bulb |
M2 | Right tail light bulb |
M4 | Left tail light bulb |
M6 | Rear left turn signal bulb |
M8 | Rear right turn signal bulb |
M16 | Left reversing light bulb |
M17 | Right reversing light bulb |
M21 | Left brake and tail light bulb |
M22 | Right brake and tail light bulb |
T3au | 3-pin connector |
T3av | 3-pin connector |
T3aw | 3-pin connector |
T3ax | 3-pin connector |
T52a | 52-pin connector |
T52c | 52-pin connector |
50 | Earth point, on left in luggage compartment |
86 | Earth connection 1, in rear wiring harness |
87 | Earth connection 2, in rear wiring harness |
369 | Earth connection 4, in main wiring harness |
A87 | Connection (RL), in dash panel wiring harness |
* | Only left-hand drive models |
*2 | Only right-hand drive models |
Wiring Diagram VW GOLF CABRIOLET 2017 - Heated rear window relay - Onboard supply control unit - High-level brake light bulb - Left number plate light - Right number plate light - Heated rear window
J9 | Heated rear window relay |
J519 | Onboard supply control unit |
M25 | High-level brake light bulb |
T2aj | 2-pin connector, in rear right side panel |
T10ak | 10-pin connector, on left in luggage compartment |
T10am | 10-pin connector, red |
T10kn | 10-pin connector, in rear right side panel |
T52a | 52-pin connector |
T52b | 52-pin connector |
T52c | 52-pin connector |
X4 | Left number plate light |
X5 | Right number plate light |
Z1 | Heated rear window |
86 | Earth connection 1, in rear wiring harness |
87 | Earth connection 2, in rear wiring harness |
196 | Earth connection 3, in rear wiring harness |
345 | Earth connection, in bumper wiring harness |
662 | Earth point, rear left side panel |
682 | Earth point 2, in rear right side panel |
W41 | Positive connection (58), in number plate lights wiring harness |
* | Only models with lane change assist |
*2 | Only models with park assist steering |
*3 | Only models with parking aid (PDC) |
Wiring Diagram VW GOLF CABRIOLET 2017 - Hazard warning lights button - Onboard supply control unit - Left washer jet heater element - Right washer jet heater element
E229 | Hazard warning lights button |
J519 | Onboard supply control unit |
K6 | Indicator lamp for hazard warning light |
T6 | 6-pin connector |
T52a | 52-pin connector |
T52b | 52-pin connector |
T52c | 52-pin connector |
Z20 | Left washer jet heater element |
Z21 | Right washer jet heater element |
43 | Earth point, lower part of right A-pillar |
366 | Earth connection 1, in main wiring harness |
387 | Earth connection 22, in main wiring harness |
388 | Earth connection 23, in main wiring harness |
391 | Earth connection 26, in main wiring harness |
C72 | Positive connection in heated washer jet wiring harness |
* | Only models with no start/stop system |
*2 | Only models with start/stop system |
*3 | Only models with heated washer jets |
*4 | Only left-hand drive models |
*5 | Only right-hand drive models |
*6 | Only models with no automatic headlight range control |
Wiring Diagram VW GOLF CABRIOLET 2017 - Glove compartment light switch - Rain and light sensor - Wiper motor control unit - Onboard supply control unit - Windscreen and rear window washer pump - Driver side windscreen wiper motor - Glove compartment light
E26 | Glove compartment light switch |
G397 | Rain and light sensor |
J400 | Wiper motor control unit |
J519 | Onboard supply control unit |
T3ae | 3-pin connector |
T4q | 4-pin connector |
T52a | 52-pin connector |
T52b | 52-pin connector |
V59 | Windscreen and rear window washer pump |
V216 | Driver side windscreen wiper motor |
W6 | Glove compartment light |
387 | Earth connection 22, in main wiring harness |
B528 | Connection 1 (LIN bus) in main wiring harness |
* | Only models with rain and light sensor |
*2 | Only left-hand drive models |
*3 | Only models with no automatic headlight range control |
*4 | Only models with footwell illumination |
*5 | Only right-hand drive models |
Wiring Diagram VW GOLF CABRIOLET 2017 - Brake light switch - Onboard supply control unit - Luggage compartment light
F | Brake light switch |
F256 | Rear lid lock unit |
J519 | Onboard supply control unit |
J623 | Engine control unit |
T1 | Single connector |
T4ab | 4-pin connector |
T4bc | 4-pin connector |
T52a | 52-pin connector |
T52b | 52-pin connector |
T52c | 52-pin connector |
W3 | Luggage compartment light |
44 | Earth point, lower part of left A-pillar |
195 | Earth connection, in rear door switch wiring harness |
367 | Earth connection 2, in main wiring harness |
389 | Earth connection 24, in main wiring harness |
605 | Earth point, on top end of steering column |
A216 | Positive connection 2 (87a) in dash panel wiring harness |
B131 | Connection (54), in interior wiring harness |
* | see applicable current flow diagram for engine |
*2 | Only left-hand drive models |
*3 | Only models with no automatic headlight range control |
*4 | Only right-hand drive models |
*5 | Only models with footwell illumination |
*6 | Only models with warning function for brake pad wear |
Wiring Diagram VW GOLF CABRIOLET 2017 - Driver vanity mirror contact switch - Front passenger vanity mirror contact switch - Onboard supply control unit - Front interior light - Front passenger reading light - Front passenger side illuminated vanity mirror - Driver side reading light - Driver side illuminated vanity mirror
F147 | Driver vanity mirror contact switch |
F148 | Front passenger vanity mirror contact switch |
J519 | Onboard supply control unit |
L156 | Switch illumination bulb |
T6b | 6-pin connector |
T8ak | 8-pin connector |
T52b | 52-pin connector |
T52c | 52-pin connector |
W1 | Front interior light |
W13 | Front passenger reading light |
W14 | Front passenger side illuminated vanity mirror |
W19 | Driver side reading light |
W20 | Driver side illuminated vanity mirror |
Y7 | Automatic anti-dazzle interior mirror |
380 | Earth connection 15, in main wiring harness |
389 | Earth connection 24, in main wiring harness |
B154 | Connection 1 (DCt), in interior wiring harness |
B559 | Positive connection 1 (30g) in main wiring harness |
B603 | Positive connection 2 (30g) in main wiring harness |
* | Only models with rain and light sensor |
Wiring Diagram VW GOLF CABRIOLET 2017 - Reversing light switch - Blocking diode - Onboard supply control unit - Cigarette lighter illumination bulb - Cigarette lighter - 12 V socket - 12 V socket 2 - Left footwell light - Right footwell light
F4 | Reversing light switch |
J29 | Blocking diode |
J519 | Onboard supply control unit |
L28 | Cigarette lighter illumination bulb |
T52a | 52-pin connector |
T52b | 52-pin connector |
U1 | Cigarette lighter |
U5 | 12 V socket, on right in luggage compartment |
U18 | 12 V socket 2, in rear centre console |
W9 | Left footwell light |
W10 | Right footwell light |
43 | Earth point, lower part of right A-pillar |
390 | Earth connection 25, in main wiring harness |
B348 | Connection 1 (75a), in main wiring harness |
B433 | Connection (footwell light), in main wiring harness |
* | According to equipment |
*2 | Not for models with dual clutch gearbox |
*3 | Only models with automatic anti-dazzle interior mirror |
*4 | Only models with footwell illumination |
*5 | Only models with 2.0l engine |
*6 | Only models with petrol engine |
Wiring Diagram VW GOLF CABRIOLET 2017 - Fresh air blower switch - Heater/heat output switch - Onboard supply control unit - Fresh air blower series resistor with overheating fuse - Fresh air blower - Air recirculation flap control motor
E9 | Fresh air blower switch |
E16 | Heater/heat output switch |
E159 | Fresh air and air recirculation flap switch |
E230 | Heated rear window button |
G143 | Potentiometer for air recirculation flap control motor |
J485 | Auxiliary heater operation relay |
J519 | Onboard supply control unit |
K10 | Heated rear window warning lamp |
K114 | Fresh air and air recirculation warning lamp |
L16 | Fresh air regulator illumination bulb |
N24 | Fresh air blower series resistor with overheating fuse |
T4f | 4-pin connector |
T5 | 5-pin connector |
T6k | 6-pin connector |
T10k | 10-pin connector, behind dash panel, right |
T20c | 20-pin connector |
T52a | 52-pin connector |
T52b | 52-pin connector |
T52c | 52-pin connector |
V2 | Fresh air blower |
V113 | Air recirculation flap control motor |
602 | Earth point, in front left footwell |
B177 | Connection (61), in interior wiring harness |
L77 | Connection, in fresh air blower wiring harness |
L78 | Connection 1, in fresh air blower wiring harness |
* | see applicable current flow diagram for engine |
*2 | Only models with auxiliary coolant heater |
*3 | Only models with no auxiliary coolant heater |
*4 | Only models with no start/stop system |
*5 | Only models with start/stop system |
Wiring Diagram VW GOLF CABRIOLET 2017 - Onboard supply control unit - Data bus diagnostic interface - Diagnostic connection
J519 | Onboard supply control unit |
J533 | Data bus diagnostic interface |
J743 | Mechatronic unit for dual clutch gearbox |
T16 | 16-pin connector |
T20 | 20-pin connector |
T52c | 52-pin connector |
U31 | Diagnostic connection |
A178 | Connection (infotainment CAN bus, high), in dash panel wiring harness |
A179 | Connection (infotainment CAN bus, low), in dash panel wiring harness |
B383 | Connection 1 (powertrain CAN bus, high), in main wiring harness |
B390 | Connection 1 (powertrain CAN bus, low), in main wiring harness |
B397 | Connection 1 (convenience CAN bus, high), in main wiring harness |
B406 | Connection 1 (convenience CAN bus, low), in main wiring harness |
* | Only left-hand drive models |
*2 | Only right-hand drive models |
Wiring Diagram VW GOLF CABRIOLET 2017 - Buzzer and gong - Control unit in dash panel insert - Data bus diagnostic interface - Cruise control system warning lamp - Door open warning lamp - Bulb failure warning lamp - Bonnet open warning lamp
H3 | Buzzer and gong |
J285 | Control unit in dash panel insert |
J533 | Data bus diagnostic interface |
K31 | Cruise control system warning lamp |
K166 | Door open warning lamp |
K170 | Bulb failure warning lamp |
K171 | Bonnet open warning lamp |
T20 | 20-pin connector |
T32 | 32-pin connector |
* | Only left-hand drive models |
*2 | Only right-hand drive models |
*3 | Only models with start/stop system |
Wiring Diagram VW GOLF CABRIOLET 2017 - Immobiliser reader coil - Handbrake warning switch - Brake fluid level warning contact - Front left brake pad wear sender - Control unit in dash panel insert - Immobiliser warning lamp
D2 | Immobiliser reader coil |
F1 | Oil pressure switch |
F9 | Handbrake warning switch |
F34 | Brake fluid level warning contact |
G34 | Front left brake pad wear sender |
J285 | Control unit in dash panel insert |
J362 | Immobiliser control unit |
K2 | Alternator warning lamp |
K3 | Oil pressure warning lamp |
K32 | Brake pad warning lamp |
K65 | Left turn signal warning lamp |
K94 | Right turn signal warning lamp |
K117 | Immobiliser warning lamp |
K118 | Brake system warning lamp |
T14a | 14-pin connector, near battery |
T32 | 32-pin connector |
B379 | Connection 1 (brake pad wear indicator), in main wiring harness |
B380 | Connection 2 (brake pad wear indicator), in main wiring harness |
* | Only models with warning function for brake pad wear |
Wiring Diagram VW GOLF CABRIOLET 2017 - Fuel gauge - Coolant temperature gauge - Ambient temperature sensor - Coolant shortage indicator sender - Windscreen washer fluid level sender - Multifunction indicator - Control unit in dash panel insert - Coolant temperature and coolant shortage warning lamp
G | Fuel gauge sender |
G1 | Fuel gauge |
G3 | Coolant temperature gauge |
G17 | Ambient temperature sensor |
G32 | Coolant shortage indicator sender |
G33 | Windscreen washer fluid level sender |
J119 | Multifunction indicator |
J285 | Control unit in dash panel insert |
J538 | Fuel pump control unit |
K28 | Coolant temperature and coolant shortage warning lamp |
K37 | Washer fluid level warning lamp |
K105 | Reserve fuel warning lamp |
T5b | 5-pin connector |
T10n | 10-pin connector |
T32 | 32-pin connector |
410 | Earth connection 1 (sender earth) in main wiring harness |
Wiring Diagram VW GOLF CABRIOLET 2017 - Rev. counter - Speedometer - Control unit in dash panel insert - Main beam warning lamp - Side light warning lamp - Rear fog light warning lamp - Engine electronics warning lamp - Trip counter
G5 | Rev. counter |
G21 | Speedometer |
J285 | Control unit in dash panel insert |
K1 | Main beam warning lamp |
K4 | Side light warning lamp |
K13 | Rear fog light warning lamp |
K149 | Engine electronics warning lamp |
Y4 | Trip counter |
VW GOLF CABRIOLET 2017 Overview of control units
1 - | Auxiliary heater control unit -J364- |
q | Fitting location and / assignment → Chapter |
2 - | Airbag control unit -J234- |
q | Fitting location → Chapter |
3 - | Fresh air blower control unit -J126- |
q | Fitting location → Chapter |
4 - | Control unit for cornering light and headlight range control -J745- |
q | Fitting location → Chapter |
5 - | Voltage stabiliser -J532- |
q | on left under dash panel, near onboard supply control unit → Chapter |
6 - | Front passenger door control unit -J387- |
q | Fitting location → Chapter |
7 - | Light sensor -G399- |
- | Main beam assist control unit -J844- |
- | Automatic anti-dazzle interior mirror -Y7- |
q | Fitting location → Chapter |
8 - | Data bus diagnostic interface -J533- |
q | Fitting location and / assignment → Chapter |
9 - | Driver door control unit -J386- |
q | Fitting location → Chapter |
10 - | Steering column electronics control unit -J527- |
q | Fitting location and / assignment → Chapter |
11 - | Dash panel insert -K- |
- | Control unit in dash panel insert -J285- |
- | Immobiliser control unit -J362- |
q | Fitting location and / assignment → Chapter |
12 - | Onboard supply control unit -J519- |
q | Fitting location → Chapter |
q | Connector assignment of 52-pin connector -T52 A--black- → Chapter |
q | Connector assignment of 52-pin connector -T52 B--white- → Chapter |
q | Connector assignment of 52-pin connector -T52 C--brown- → Chapter |
13 - | Parking aid control unit -J446- |
q | Fitting location → Chapter |
q | Connector assignment from November 2011 → Chapter |
q | Connector assignment from November 2014 → Chapter |
14 - | Park assist steering control unit -J791- |
q | Fitting location → Chapter |
q | Connector assignment from November 2011 → Chapter |
q | Connector assignment from November 2014 → Chapter |
16 - | Battery monitoring control unit -J367- |
q | Fitting location → Chapter |
17 - | Mechatronic unit for dual clutch gearbox -J743- |
q | Fitting location → Chapter |
18 - | Radiator fan control unit -J293- |
q | Fitting location → Chapter |
19 - | Power steering control unit -J500- |
q | Fitting location → Chapter |
q | Connector assignment → Chapter |
20 - | Engine control unit -J623- |
q | Fitting location → Chapter |
21 - | ABS control unit -J104- |
q | Fitting location → Chapter |
|
1 - | Auxiliary heater control unit -J364- |
A - | 8-pin connector -T8f- |
B - | 2-pin connector -T2g- |
|
1 - | Airbag control unit -J234- |
A - | 100-pin connector -T100- |
Note
|
1 - | Control unit for cornering light and headlight range control -J745- |
A - | 26-pin connector -T26h- |
Note
|
1 - | Voltage stabiliser -J532- |
2 - | 12-pin connector -T12ac- |
|
1 - | Fresh air blower control unit -J126- |
A - | 2-pin connector -T2- |
B - | 6-pin connector -T6t- |
Note
|
1 - | Front passenger door control unit -J387- |
A - | 32-pin connector -T32b- |
B - | 16-pin connector -T16g- |
C - | 20-pin connector -T20b- |
|
1 - | Light sensor -G399- |
- | Main beam assist control unit -J844- |
- | Automatic anti-dazzle interior mirror -Y7- |
A - | 8-pin connector -T8ak- |
Note
|
1 - | Data bus diagnostic interface -J533- |
A - | 20-pin connector -T20- |
Note
|
1 - | Driver door control unit -J386- |
A - | 32-pin connector -T32a- |
B - | 16-pin connector -T16a- |
C - | 20-pin connector -T20a- |
|
Steering column electronics control unit -J527- |
1 - | Steering column electronics control unit -J527- |
Fitting location: |
q | at top of steering column |
Connectors: |
q | -A-16-pin connector -T16r- |
q | -B-4-pin connector -T4k- |
Connector assignment -T16r- |
1 - | Terminal -30a- |
2 - | Terminal -31- |
3 - | Connection 1 (convenience CAN bus, low), in main wiring harness -B406- |
4 - | Connection 1 (convenience CAN bus, high), in main wiring harness -B397- |
5 - | Engine control unit -J623- (CCS) |
6 - | Engine control unit -J623- , models with start/stop system, (terminal 50) |
- | Onboard supply control unit -J519- , models with no start/stop system, (terminal 50) |
7 - | - |
8 - | - |
9 - | - |
10 - | - |
11 - | Selector lever locked in position P switch -F319- |
12 - | Connection 1 (powertrain CAN bus, low), in main wiring harness -B390- |
13 - | Connection 6 (powertrain CAN bus, high), in main wiring harness -B388- |
14 - | Terminal -15a- |
15 - | - |
16 - | - |
Connector assignment -T4k- |
1 - | Airbag control unit -J234- + |
2 - | Airbag control unit -J234- - |
3 - | - |
4 - | - |
|
Dash panel insert -K- / control unit in dash panel insert -J285- / immobiliser control unit -J362- |
1 - | Dash panel insert -K- |
Connector assignment: |
q | -A-32-pin connector -T32- |
Connector assignment -T32- |
1 - | Fuel gauge sender -G- (full), fuel pump control unit -J538- |
2 - | Fuel gauge sender -G- (empty), fuel pump control unit -J538- |
3 - | - |
4 - | - |
5 - | - |
6 - | - |
7 - | Immobiliser reader coil -D2- |
8 - | Immobiliser reader coil -D2- |
9 - | Output for speed signal |
10 - | - |
11 - | Oil level and oil temperature sender -G266- |
12 - | - |
13 - | - |
14 - | - |
15 - | Front left brake pad wear sender -G34- |
16 - | Terminal 31 |
17 - | Windscreen washer fluid level sender -G33- |
18 - | Coolant shortage indicator sender -G32- |
19 - | Ambient temperature sensor -G17- |
20 - | Earth connection 1 (sender earth) in main wiring harness -410- |
21 - | - |
22 - | - |
23 - | - |
24 - | - |
25 - | Handbrake warning switch -F9- |
26 - | Brake fluid level warning contact -F34- |
27 - | Oil pressure switch -F1- |
28 - | Data bus diagnostic interface -J533- (CAN bus, high) |
29 - | Data bus diagnostic interface -J533- (CAN bus, low) |
30 - | - |
31 - | Terminal 15a |
32 - | Terminal 30a |
Note
|
52-pin connector -T52 B- black -A- |
1 - | Terminal 30a |
2 - | - |
3 - | Luggage compartment light -W3- (from November 2011) |
4 - | Left washer jet heater element -Z20- |
- | Right washer jet heater element -Z21- |
5 - | Left headlight main beam bulb -M30- |
- | Front left headlight -MX1- |
- | Output module for left headlight -J667- (from November 2011) |
6 - | Front left headlight -MX1- |
- | Control unit for left daytime running light and side light -J860- |
- | Left daytime running light bulb -L174- |
7 - | - |
8 - | - |
9 - | Rear right turn signal bulb -M8- |
10 - | Front left turn signal bulb -M5- |
11 - | Front left headlight -MX1- |
- | Left gas discharge bulb control unit -J343- |
- | Left gas discharge (xenon) bulb -L13- |
- | Left headlight dipped beam bulb -M29- |
12 - | - |
13 - | Rear lid handle release button -E234- |
14 - | Bonnet contact switch -F266- |
15 - | - |
16 - | Reversing light switch -F4- |
17 - | Rear fog light switch -E18- |
18 - | Light switch -E1- Daytime running light |
19 - | Light switch -E1- Side light terminal 58 |
20 - | Light switch -E1- Driving light assist |
21 - | Fog light switch -E7- |
22 - | Light switch -E1- Dipped beam terminal 56 |
23 - | Terminal 31 |
24 - | Terminal 30a |
25 - | Left fog light bulb -L22- |
- | Left cornering light bulb -L148- |
26 - | Right brake and tail light bulb -M22- |
27 - | Left tail light bulb -M4- (left-hand drive models) |
- | Right tail light bulb -M2- (right-hand drive models) |
28 - | Front right headlight -MX2- |
- | Control unit for right daytime running light and side light -J861- |
- | Right daytime running light bulb -L175- |
- | Right LED module for daytime running light and side light -L177- |
29 - | Rear lid lock unit -F256- |
30 - | - |
31 - | - |
32 - | - |
33 - | - |
34 - | - |
35 - | Heater/heat output switch -E16- |
36 - | Interior monitoring deactivation switch -E267- |
37 - | - |
38 - | - |
39 - | - |
40 - | - |
41 - | - |
42 - | Terminal 31 |
43 - | Windscreen and rear window washer pump -V59- |
44 - | Right side light bulb -M3- |
45 - | High-level brake light bulb -M25- |
46 - | Tank filler flap locking motor -V155- |
47 - | - |
48 - | - |
49 - | - |
50 - | - |
51 - | - |
52 - | - |
|
52-pin connector -T52 B- white-B- |
1 - | Terminal 30a |
2 - | Windscreen and rear window washer pump -V59- |
3 - | - |
4 - | - |
5 - | Tank filler flap locking motor -V155- |
6 - | - |
7 - | - |
8 - | - |
9 - | - |
10 - | - |
11 - | Rear lid release motor -V139- |
12 - | Terminal 15 voltage supply relay -J329- |
13 - | - |
14 - | Heater/heat output switch -E16- |
- | Heated rear window warning lamp -K10- |
15 - | Switch and instrument illumination regulator -E20- |
16 - | - |
17 - | - |
18 - | - |
19 - | - |
20 - | - |
21 - | Heated front seats control unit -J774- |
22 - | Heated rear window relay -J9- |
23 - | - |
24 - | Indicator lamp for hazard warning light -K6- |
25 - | - |
26 - | - |
27 - | - |
28 - | X-contact relief relay -J59- |
29 - | Engine control unit -J623- (vehicles with no start/stop system) |
- | Terminal 50 voltage supply relay -J682- (vehicles with no start/stop system) |
30 - | Switch and instrument illumination regulator -E20- |
31 - | - |
32 - | - |
33 - | Wiper motor control unit -J400- |
- | Rain and light sensor -G397- LIN bus |
34 - | - |
35 - | - |
36 - | Interior monitoring sensor -G273- (LIN) |
- | Vehicle inclination sender -G384- (LIN) |
- | Anti-theft alarm sensor -G578- (LIN) |
- | Alarm horn -H12- |
37 - | Interior monitoring off warning lamp -K162- |
38 - | Fuel pump control unit -J538- |
- | Fuel supply relay -J643- |
39 - | - |
40 - | Headlight washer system relay -J39- |
41 - | Dual tone horn relay -J4- |
42 - | Terminal 30a |
43 - | Positive connection 1 (30g), in main wiring harness -B559- |
44 - | - |
45 - | - |
46 - | - |
47 - | - |
48 - | - |
49 - | - |
50 - | Left footwell light -W9- |
- | Right footwell light -W10- |
51 - | Terminal 58d |
52 - | Terminal 31 |
Back to overview → Chapter |
52-pin connector -T52 C- brown -C- |
1 - | - |
2 - | - |
3 - | Right tail light bulb -M2- |
4 - | Left brake and tail light bulb -M21- |
5 - | Terminal 31 |
6 - | - |
7 - | Hazard warning lights button -E229- |
8 - | - |
9 - | - |
10 - | Front interior light -W1- Terminal TK |
11 - | - |
12 - | - |
13 - | Terminal 15a |
14 - | Terminal 15a |
15 - | Connection 1 (convenience CAN bus, high), in main wiring harness -B397- |
- | Data bus diagnostic interface -J533- |
16 - | Connection 1 (convenience CAN bus, low), in main wiring harness -B407- |
- | Data bus diagnostic interface -J533- |
17 - | Brake light switch -F- |
18 - | - |
19 - | - |
20 - | - |
21 - | - |
22 - | - |
23 - | - |
24 - | - |
25 - | Right fog light bulb -L23- |
- | Right cornering light bulb -L149- |
26 - | Front left headlight -MX1- |
- | Left side light bulb -M1- |
- | Control unit for left daytime running light and side light -J860- |
- | Left LED module for daytime running light and side light -L176- |
27 - | Left number plate light -X4- |
- | Right number plate light -X5- |
28 - | Connection (RL), in dash panel wiring harness -A87- |
- | Right reversing light bulb -E234- |
- | Left reversing light bulb -M16- |
- | Right reversing light bulb -M17- |
- | Reversing camera -R189- |
29 - | - |
30 - | Clutch position sender -G476- |
- | Mechatronic unit for dual clutch gearbox -J743- |
- | Terminal 31 (models with start/stop system) |
31 - | Terminal 15a |
32 - | Connection (61), in interior wiring harness -B177- |
- | Alternator -C- |
- | Heater/heat output switch -E16- (models with start/stop system) |
33 - | - |
34 - | Voltage stabiliser -J532- (models with start/stop system) |
- | Starter relay 2 -J907- (models with start/stop system) |
- | Engine control unit -J623- (models with start/stop system) |
35 - | Switch and instrument illumination regulator -E20- |
36 - | - |
37 - | - |
38 - | - |
39 - | - |
40 - | - |
41 - | - |
42 - | Terminal 15a |
43 - | - |
44 - | - |
45 - | - |
46 - | Front right headlight -MX2- |
- | Output module for right headlight -J668- (from November 2011) |
- | Right headlight main beam bulb -M32- |
47 - | Rear left fog light bulb -L46- |
- | Rear right fog light bulb -L47- |
48 - | Front left headlight -MX1- |
- | Output module for left headlight -J667- (up to October 2011) |
49 - | Front right headlight -MX2- (up to October 2011) |
- | Output module for right headlight -J668- (up to October 2011) |
50 - | Front right headlight -MX2- |
- | Front right turn signal bulb -M7- |
51 - | Rear left turn signal bulb -M6- |
52 - | Right gas discharge bulb control unit -J344- |
- | Right gas discharge (xenon) bulb -L14- |
- | Right headlight dipped beam bulb -M31- |
|
|
Connector assignment, from November 2011 |
A - | Parking aid control unit -J446- |
Connector assignment: |
B - | 16-pin connector -T16m- |
Connector assignment: |
1 - | Positive connection 8 (15a) in dash panel wiring harness -A217- |
2 - | Rear parking aid warning buzzer -H15- |
3 - | - |
4 - | Parking aid button -E266- |
5 - | - |
6 - | Data bus diagnostic interface -J533-Connection 1 (powertrain CAN bus, high), in main wiring harness -B383- |
7 - | - |
8 - | Terminal 31 |
9 - | - |
10 - | Rear parking aid warning buzzer -H15- |
11 - | - |
12 - | - |
13 - | Parking aid warning lamp -K136- |
14 - | - |
15 - | Data bus diagnostic interface -J533- |
- | Connection 1 (powertrain CAN bus, low), in main wiring harness -B390- |
16 - | - |
C - | 12-pin connector -T12v- |
Connector assignment: |
1 - | Voltage supply sender negative |
2 - | Voltage supply sender positive |
3 - | Front parking aid warning buzzer -H22- |
4 - | Front parking aid warning buzzer -H22- |
5 - | Front left parking aid sender -G255- |
6 - | Front centre left parking aid sender -G254- |
7 - | Front centre right parking aid sender -G253- |
8 - | Front right parking aid sender -G252- |
9 - | - |
10 - | - |
11 - | - |
12 - | - |
D - | 12-pin connector -T12n- |
Connector assignment: |
1 - | - |
2 - | Rear centre right parking aid sender -G205- |
3 - | Rear centre left parking aid sender -G204- |
4 - | Rear right parking aid sender -G206- |
5 - | Rear left parking aid sender -G203- |
6 - | - |
7 - | - |
8 - | Voltage supply sender negative |
9 - | - |
10 - | - |
11 - | Voltage supply sender positive |
12 - | - |
|
Connector assignment, from November 2014 |
1 - | Parking aid control unit -J446- |
Connector assignment: |
A - | 18-pin connector -T18i- , black |
B - | 26-pin connector -T26k- , black |
|
-T18i- (A) | Designation | -T26k- (B) | Designation | |
1 | 1 | |||
2 | 2 | Front parking aid warning buzzer -H22- (+) | ||
3 | Front centre left parking aid sender -G254- , signal | 3 | Park assist steering button -E581- | |
4 | Front right parking aid sender -G252- , signal | 4 | Warning light for park assist steering -K241- | |
5 | 5 | |||
6 | 6 | Rear left parking aid sender -G203- , signal | ||
7 | 7 | Rear centre right parking aid sender -G205- , signal | ||
8 | 8 | Rear right park assist steering sender -G717- , signal | ||
9 | 9 | Rear parking aid warning buzzer -H15- (-) | ||
10 | Front right parking aid sender -G252- (GND) Front centre right parking aid sender -G253- (GND) Front centre left parking aid sender -G254- (GND) Front left parking aid sender -G255- (GND) | 10 | Front parking aid warning buzzer -H22- (-) | |
11 | Front left parking aid sender -G255- , signal | 11 | ||
12 | Front centre right parking aid sender -G253- , signal | 12 | ||
13 | 13 | Terminal 31 | ||
14 | Front right parking aid sender -G252- (U+) Front centre right parking aid sender -G253- (U+) Front centre left parking aid sender -G254- (U+) Front left parking aid sender -G255- (U+) | 14 | Terminal 15 | |
15 | 15 | Rear parking aid warning buzzer -H15- (+) | ||
16 | 16 | Parking aid button -E266- | ||
17 | 17 | Parking aid warning lamp -K136- | ||
18 | 18 | Rear left parking aid sender -G203- (U+) Rear centre left parking aid sender -G204- (U+) Rear centre right parking aid sender -G205- (U+) Rear right parking aid sender -G206- (U+) | ||
19 | ||||
20 | Rear centre left parking aid sender -G204- , signal | |||
21 | Rear right parking aid sender -G206- , signal | |||
22 | Rear left parking aid sender -G203- (GND) Rear centre left parking aid sender -G204- (GND) Rear centre right parking aid sender -G205- (GND) Rear right parking aid sender -G206- (GND) | |||
23 | B390 Connection 1 (powertrain CAN bus, low), in main wiring harness | |||
24 | B383 Connection 1 (powertrain CAN bus, high), in main wiring harness | |||
25 | ||||
26 |
|
|
Connector assignment, from November 2011 |
A - | Park assist steering control unit -J791- |
Connector assignment: |
B - | 16-pin connector -T16m- |
Connector assignment: |
1 - | Positive connection 8 (15a) in dash panel wiring harness -A217- |
2 - | Rear parking aid warning buzzer -H15- |
3 - | - |
4 - | Parking aid button -E266- |
5 - | - |
6 - | Data bus diagnostic interface -J533-Connection 1 (powertrain CAN bus, high), in main wiring harness -B383- |
7 - | - |
8 - | Terminal 31 |
9 - | Warning light for park assist steering -K241- |
10 - | Rear parking aid warning buzzer -H15- |
11 - | - |
12 - | - |
13 - | Parking aid warning lamp -K136- |
14 - | - |
15 - | Data bus diagnostic interface -J533- |
- | Connection 1 (powertrain CAN bus, low), in main wiring harness -B390- |
16 - | Park assist steering button -E581- |
C - | 12-pin connector -T12v- |
Connector assignment: |
1 - | Voltage supply sender negative |
2 - | Voltage supply sender positive |
3 - | Front parking aid warning buzzer -H22- |
4 - | Front parking aid warning buzzer -H22- |
5 - | Front left parking aid sender -G255- |
6 - | Front centre left parking aid sender -G254- |
7 - | Front centre right parking aid sender -G253- |
8 - | Front right parking aid sender -G252- |
9 - | Front left sender for park assist steering on left side of vehicle -G568- |
10 - | Front right sender for park assist steering on right side of vehicle -G569- |
11 - | - |
12 - | - |
D - | 12-pin connector -T12n- |
Connector assignment: |
1 - | - |
2 - | Rear centre right parking aid sender -G205- |
3 - | Rear centre left parking aid sender -G204- |
4 - | Rear right parking aid sender -G206- |
5 - | Rear left parking aid sender -G203- |
6 - | Rear right park assist steering sender -G717- |
7 - | - |
8 - | Voltage supply sender negative |
9 - | - |
10 - | Rear left park assist steering sender -G716- |
11 - | Voltage supply sender positive |
12 - | - |
|
Connector assignment, from November 2014 |
1 - | Park assist steering control unit -J791- |
Connector assignment: |
A - | 18-pin connector -T18i- , black |
B - | 26-pin connector -T26k- , black |
|
-T18i- (A) | Designation | -T26k- (B) | Designation | |
1 | 1 | |||
2 | Front left sender for park assist steering on left side of vehicle -G568- , signal | 2 | Front parking aid warning buzzer -H22- (+) | |
3 | Front centre left parking aid sender -G254- , signal | 3 | Park assist steering button -E581- | |
4 | Front right parking aid sender -G252- , signal | 4 | Warning light for park assist steering -K241- | |
5 | 5 | |||
6 | 6 | Rear left parking aid sender -G203- , signal | ||
7 | 7 | Rear centre right parking aid sender -G205- , signal | ||
8 | 8 | Rear right park assist steering sender -G717- , signal | ||
9 | 9 | Rear parking aid warning buzzer -H15- (-) | ||
10 | Front right parking aid sender -G252- (GND) Front centre right parking aid sender -G253- (GND) Front centre left parking aid sender -G254- (GND) Front left parking aid sender -G255- (GND) Front left sender for park assist steering on left side of vehicle -G568- (GND) Front right sender for park assist steering on right side of vehicle -G569- (GND) | 10 | Front parking aid warning buzzer -H22- (-) | |
11 | Front left parking aid sender -G255- , signal | 11 | ||
12 | Front centre right parking aid sender -G253- , signal | 12 | ||
13 | Front right sender for park assist steering on right side of vehicle -G569- , signal | 13 | Terminal 31 | |
14 | Front right parking aid sender -G252- (U+) Front centre right parking aid sender -G253- (U+) Front centre left parking aid sender -G254- (U+) Front left parking aid sender -G255- (U+) Front left sender for park assist steering on left side of vehicle -G568- (U+) Front right sender for park assist steering on right side of vehicle -G569- (U+) | 14 | Terminal 15 | |
15 | 15 | Rear parking aid warning buzzer -H15- (+) | ||
16 | 16 | Parking aid button -E266- | ||
17 | 17 | Parking aid warning lamp -K136- | ||
18 | 18 | Rear left parking aid sender -G203- (U+) Rear centre left parking aid sender -G204- (U+) Rear centre right parking aid sender -G205- (U+) Rear right parking aid sender -G206- (U+) Rear left park assist steering sender -G716- (U+) Rear right park assist steering sender -G717- (U+) | ||
19 | Rear left park assist steering sender -G716- , signal | |||
20 | Rear centre left parking aid sender -G204- , signal | |||
21 | Rear right parking aid sender -G206- , signal | |||
22 | Rear left parking aid sender -G203- (GND) Rear centre left parking aid sender -G204- (GND) Rear centre right parking aid sender -G205- (GND) Rear right parking aid sender -G206- (GND) Rear left park assist steering sender -G716- (GND) Rear right park assist steering sender -G717- (GND) | |||
23 | B390 Connection 1 (powertrain CAN bus, low), in main wiring harness | |||
24 | B383 Connection 1 (powertrain CAN bus, high), in main wiring harness | |||
25 | ||||
26 |
Note
|
1 - | Battery monitoring control unit -J367- |
A - | 2-pin connector -T2bn- |
Note
|
1 - | Mechatronic unit for dual clutch gearbox -J743- |
A - | 20-pin connector -T20e- |
- | 25-pin connector -T25- , model with dual clutch gearbox 0AM |
|
Radiator fan control unit -J293- |
1 - | Radiator fan control unit -J293- |
Connector: |
q | -A-4-pin connector -T4x- on wiring harness |
q | -B-4-pin connector -T4x- on radiator fan |
|
|
Connector assignment: |
A - | Power steering control unit -J500- |
Connectors: |
B - | 2-pin connector -T2a- on wiring harness |
C - | 3-pin connector -T3bq- on wiring harness |
D - | 5-pin connector -T5g- on wiring harness |
|
- | Engine control unit -J623--Arrow- |
A - | 94-pin connector -T94- |
B - | 60-pin connector -T60- |
Note
|
1 - | ABS control unit -J104- |
A - | 47-pin connector -T47c- |
|
