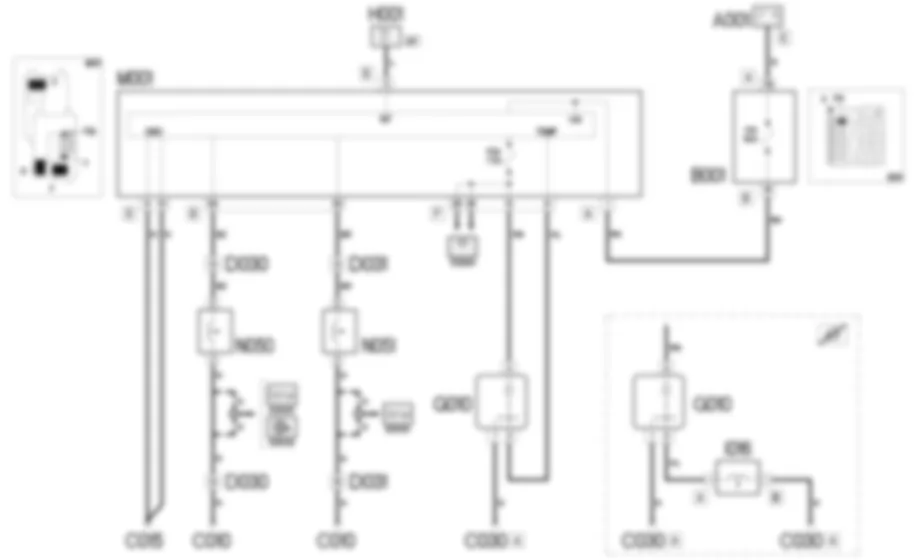

SCHEMA ELECTRIQUE - PLAFONNIERS - Fiat 500 1.4 16v
COMPOSANTS - PLAFONNIERS - Fiat 500 1.4 16v
| Code composants | Designation | Reference a l''operation |
| A001 | BATTERIE | |
| B001 | CENTRALE DE DERIVATION | |
| C010 | MASSE AVG | - |
| C015 | MASSE TABLEAU DE BORD COTE CONDUCTEUR | - |
| C030 | MASSE ARG | - |
| D030 | JONCTION PORTE AVG | - |
| D031 | JONCTION PORTE AVD | - |
| G010 | PLAFONNIER AV | |
| H001 | CONTACTEUR A 'CLE | |
| I016 | INTERRUPTEUR SUR PORTE AVG | - |
| M001 | ORDINATEUR DE BORD | |
| N050 | MOTO-REDUCTEUR SERRURE DE PORTE AVG | |
| N051 | MOTO-REDUCTEUR DE LA SERRURE DE PORTE AVD | |
DESCRIPTION - PLAFONNIERS - Fiat 500 1.4 16v
Le plafonnier AR est dote d''une lampe, pouvant etre allumee ou eteinte en actionnant l''interrupteur correspondant ou en mode temporise (voir ci-dessous).L''eclairage des plafonniers est temporise sur la base d''une logique geree par l''ordinateur de bord: Notamment:lorsque l''on ouvre une portiere il s''allume 3 minutes. Ce delai est reactive a chaque rouverture de portiere;lorsque l''on ferme toutes les portieres, cle sur OFF, le feu reste allume pendant encore 10 secondes. Cet eclairage est interrompu si la cle est placee sur MAR: dans ce cas le plafonnier s''eteint immediatement.lorsqu''on ferme toutes les portieres, cle sur ON, le plafonnier s''eteint immediatement.lorsque l''on extrait la cle, le plafonnier s''allume et une temporisation de 10 secondes commence.le plafonnier s''eteint aussitot qu''il y a une commande de "verrouillage des portes" par la cle ou la telecommande.a la commande de "deverrouillage des portes" avec la cle ou la telecommande (si prevue) le plafonnier s''allume et une temporisation de 10 secondes commence.
L''extinction et l''allumage se font de maniere progressive (dimmer) pendant un cycle de 2 secondes.L''interrupteur inertiel n''est pas prevu sur ce vehicule; en remplacement la fonction "fuel cut off" est geree par centrale d''airbag qui, apres detection d''un choc, achemine par le reseau le signal FPS (Fire Prevention System) qui provoque l''allumage du plafonnier AV pendant 15 minutes.Sur les versions non equipees du dispositif de verrouillage des portes, l''allumage des plafonniers n''est pas temporise et il gere directement par la touche correspondante ou des l''ouverture de la portiere conducteur.Le plafonnier est alimente suivant une logique de controle de la tension de batterie (appelee "SBMT"): L''ordinateur de bord saisit en permanence le signal de "tension de batterie" pour le comparer a une valeur limite.Cle sur OFF et a l''ouverture d''une portiere quelconque, une temporisation de 15 minutes se declenche: passe ce delai, toutes les lampes s''eteignent.
DESCRIPTION FONCTIONNELLE - PLAFONNIERS - Fiat 500 1.4 16v
L''allumage temporise du plafonnier AV G010 est gere par l''ordinateur de bord M001 qui recoit en entree les signaux negatifs de portiere ouverte, respectivement :a la broche 54 du connecteur B (portiere AV conducteur via le contact interieur du motoreducteur N050 - broche 5);a la broche 53 du connecteur B (portiere AV passager via le contact interieur du motoreducteur N051 - broche 5);
Le plafonnier AV G010 est alimente (broche 2) via la ligne protegee par le fusible F32 de l''ordinateur de bord M001 (broche 13 du connecteur F).Par les broches 26 et 28 du connecteur F, l''ordinateur de bord alimente les autres lampes de courtoisie du vehicule.Le plafonnier AV G010 est branche, via la broche 1, a la masse AVG C100 et, via la broche 3, a la broche 9 du connecteur Fde l''ordinateur de bord M001 qui fournit un signal negatif ad hoc pour l''allumage / l''extinction en mode temporise / regle par variateur.Dans les versions sans dispositif de verrouillage des portes, le plafonnier s''active a l''ouverture de la portiere conducteur. en fermant le contact N.O. de l''interrupteur sur porte I016, la broche 3 du plafonnier G010 se branche directement a la masse AVG C010. Aucune temporisation n''est prevue sur cette version.L''ordinateur de bord M001 est directement alimente par la batterie (broche 1 du connecteur A) protegee par le fusible F01 de la centrale de derivation du compartiment moteur B001 (broche 18 du connecteur B); il recoit par ailleurs une alimentation sous cle (INT) a la broche 11 du connecteur E.L''ordinateur de bord M001 est egalement branche a la masse de la planche de bord cote conducteur C015 via les broches 9 et 10 du connecteur E.EMPLACEMENT DES COMPOSANTS - PLAFONNIERS - Fiat 500 1.4 16v
| Code composants | Designation | Reference a l''operation |
| A001 | BATTERIE | |
| B001 | CENTRALE DE DERIVATION | |
| C010 | MASSE AVG | - |
| C015 | MASSE TABLEAU DE BORD COTE CONDUCTEUR | - |
| C030 | MASSE ARG | - |
| D030 | JONCTION PORTE AVG | - |
| D031 | JONCTION PORTE AVD | - |
| G010 | PLAFONNIER AV | |
| H001 | CONTACTEUR A 'CLE | |
| I016 | INTERRUPTEUR SUR PORTE AVG | - |
| M001 | ORDINATEUR DE BORD | |
| N050 | MOTO-REDUCTEUR SERRURE DE PORTE AVG | |
| N051 | MOTO-REDUCTEUR DE LA SERRURE DE PORTE AVD | |
BATTERIE
A001A
A001A
A001B
A001B
A001C
A001D
A001D
A001E
CENTRALE DE DERIVATION
B001A
B001B
B001B
B001B
B001B
B001B
B001B
B001B
B001B
B001B
MASSE AVG
C010
C010
C010
MASSE TABLEAU DE BORD COTE CONDUCTEUR
C015
MASSE ARG
C030A
C030A
C030A
C030B
JONCTION PORTE AVG
D030
D030
JONCTION PORTE AVD
D031
D031
PLAFONNIER AV
G010
G010
CONTACTEUR A 'CLE
H001A
H001A
H001B
INTERRUPTEUR SUR PORTE AVG
I016A
I016B
ORDINATEUR DE BORD
M001A
M001B
M001B
M001B
M001B
M001B
M001B
M001B
M001B
M001B
M001B
M001C
M001C
M001C
M001C
M001C
M001C
M001C
M001C
M001C
M001D
M001D
M001E
M001E
M001E
M001F
M001F
M001F
MOTO-REDUCTEUR SERRURE DE PORTE AVG
N050
MOTO-REDUCTEUR DE LA SERRURE DE PORTE AVD
N051
