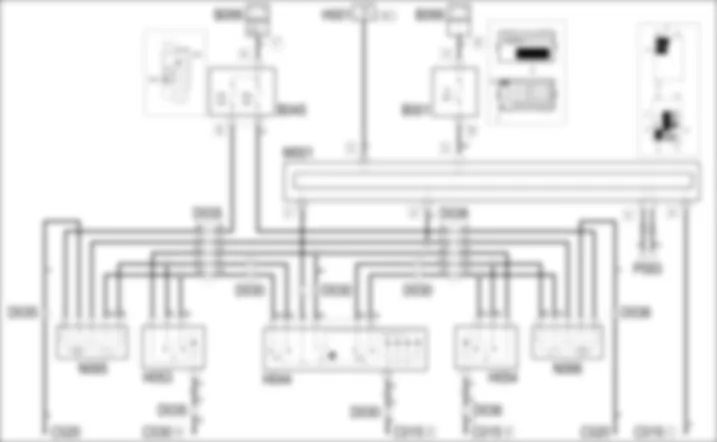

SCHEMA ELECTRIQUE - LEVE-GLACES AR - Fiat GRANDE PUNTO 1.4 8v
COMPOSANTS - LEVE-GLACES AR - Fiat GRANDE PUNTO 1.4 8v
| Code composants | Designation | Reference a l''operation |
| B001 | CENTRALE DE DERIVATION DU COMPARTIMENT MOTEUR | |
| B045 | CENTRALE DE DERIVATION COFFRE A BAGAGES (CVB) | |
| B099 | BOITE MAXI FUSE SUR BATTERIE | |
| C015 | MASSE TABLEAU DE BORD COTE CONDUCTEUR | - |
| C020 | MASSE PLANCHE DE BORD COTE PASSAGER | - |
| C030 | MASSE ARG | - |
| D030 | JONCTION PORTE AVG | - |
| D035 | JONCTION PORTE ARG | - |
| D036 | JONCTION PORTE ARD | - |
| H001 | CONTACTEUR A 'CLE | |
| H044 | CONSOLE DES COMMANDES DE LEVE-VITRES SUR LA PORTE AV COTE CONDUCTEUR | |
| H053 | INTERRUPTEUR DE LEVE-VITRES SUR LA PORTE ARG | |
| H054 | INTERRUPTEUR DE LEVE-VITRES SUR LA PORTE ARD | |
| M001 | ORDINATEUR DE BORD | |
| N066 | MOTEUR DE LEVE-VITRE ARD | |
| N065 | MOTEUR DE LEVE-VITRE ARG | |
| P093 | ANTENNE POUR LE SYSTEME D'ALARME ET LE RECEPTEUR DE VERROUILLAGE DES PORTES | - |
DESCRIPTION - LEVE-GLACES AR - Fiat GRANDE PUNTO 1.4 8v
Les leve-vitres des portes AR sont actionnes au moyen des interrupteurs correspondants situes sur les portes et sur la porte du conducteur.L''ordinateur de bord controle le fonctionnement des moteurs de leve-vitre ARLes moteurs de leve-vitre sont commandes automatiquement, selon le principe suivant :- si la pression sur le bouton de commande est d''une duree comprise entre 60 et 300 millisecondes, le fonctionnement est manuel: la vitre monte / descend uniquement avec le bouton enfonce;- si la pression sur le bouton est d''une duree superieure a 300 millisecondes, le fonctionnement est automatique: meme en relachant le bouton correspondant, la vitre continue a monter / descendre jusqu''en fin de course ou jusqu''a l''intervention eventuelle du systeme de securite anti-pincement;- si l''on appuie a nouveau sur le bouton pendant son fonctionnement, la vitre reste bloquee dans la position ou elle se trouve;- une pression sur le bouton d''une duree inferieure a 60 millisecondes est ignoree (elle est consideree comme accidentelle).L''electronique interne du moteur gere la fonction anti-pincement : a savoir qu''il saisit l''information concernant l''obstacle eventuel pendant l''actionnement de la vitre en fermeture; la fonction anti-pincement est realisee grace a un capteur a effet Hall sensible aux surcharges sur le moteur du leve-vitre. Le seuil d''intervention est calcule lorsque la force de l''obstacle que la vitre trouve sur sa course (par ex. un doigt, une main) depasse 7/8 kg environ.De plus, en cas de detection d''anomalie, la centrale bloque le fonctionnement automatique de la remontee, l''autorisant seulement par etapes de 500 ms a chaque pression du bouton.La fonction leve-vitre s''active exclusivement sous cle, avec une seule exception : apres une coupure de contact, durant 3 minutes, on peut actionner les vitres; suite a cette temporisation, le systeme ne saisit plus aucune commande. Si au cours de la temporisation le systeme detecte l''ouverture d''une des portes, il n''accepte plus d''autres commandes, mais mene a bien celles arrivees avant l''ouverture de la porte.Le contact coupe, si l''une des portes s''avere deja ouverte, seules les commandes recues avant l''ouverture de la porte sont realisees.Le blocage de commandes AR (protection) est realise au moyen de la touche "LOCK", situee parmi les commandes du conducteur : La condition de blocage est signalee par l''allumage d''une DEL a cote de la touche et par l''absence d''eclairage des touches de commande AR. Blocage actionne, aucun bouton AR ne commande les leve-vitres.Les vitres s''ouvrent ou se ferment automatiquement par la commande prolongee specialement prevue (plus de 2 secondes) envoyee par le bouton de la telecommande.
DESCRIPTION DU FONCTIONNEMENT - LEVE-GLACES AR - Fiat GRANDE PUNTO 1.4 8v
L''ordinateur de bord M1 - broche 20 connecteur E - alimente, selon le principe explique plsu haut, le bloc de commandes H44, a la broche 1. La meme alimentation active les DEL d''eclairage.De la meme maniere, via la broche 11 connecteur A de M1, sont alimentes les moteurs N65 (gauche) et N66 (droit), a la broche 3.L''ordinateur de bord M1 - connecteur G - est directement alimente par la batterie vai la ligne protegee par le maxifusible F2 de la centrale de compartiment moteur B1; il est egalement alimente sous cle (INT) a la broche 32 connecteur D; la broche 10 connecteur H de M1 lui fournit la masse de reference.Le bloc H44 abrite les commandes pour les vitres AR commandant les moteurs N65 (gauche) et N66 (droit).Les moteurs electriques N65 et N66 recoivent l''alimentation de puissance - broche 6 - via la ligne protegee par les fusibles respectifs F81 et F64 de la centrale de coffre B45.De la meme maniere, les commandes sur les portes AR H53 et H54 pilotent les moteurs N65 (gauche) et N66 (droit).Par ailleurs, si la touche LOCK est enfoncee, l''alimentation des commandes AR est coupee, ce qui rend inactives H53 et H54.Les signaux de blocage partent de l''antenne-recepteur de la telecommande P93, reliee aux broches 1 et 2 connecteur K de M1, qui commande aussi la fermeture des vitres AR eventuellement ouvertes.
EMPLACEMENT DES COMPOSANTS - LEVE-GLACES AR - Fiat GRANDE PUNTO 1.4 8v
| Code composants | Designation | Reference a l''operation |
| B001 | CENTRALE DE DERIVATION DU COMPARTIMENT MOTEUR | |
| B045 | CENTRALE DE DERIVATION COFFRE A BAGAGES (CVB) | |
| B099 | BOITE MAXI FUSE SUR BATTERIE | |
| C015 | MASSE TABLEAU DE BORD COTE CONDUCTEUR | - |
| C020 | MASSE PLANCHE DE BORD COTE PASSAGER | - |
| C030 | MASSE ARG | - |
| D030 | JONCTION PORTE AVG | - |
| D035 | JONCTION PORTE ARG | - |
| D036 | JONCTION PORTE ARD | - |
| H001 | CONTACTEUR A 'CLE | |
| H044 | CONSOLE DES COMMANDES DE LEVE-VITRES SUR LA PORTE AV COTE CONDUCTEUR | |
| H053 | INTERRUPTEUR DE LEVE-VITRES SUR LA PORTE ARG | |
| H054 | INTERRUPTEUR DE LEVE-VITRES SUR LA PORTE ARD | |
| M001 | ORDINATEUR DE BORD | |
| N066 | MOTEUR DE LEVE-VITRE ARD | |
| N065 | MOTEUR DE LEVE-VITRE ARG | |
| P093 | ANTENNE POUR LE SYSTEME D'ALARME ET LE RECEPTEUR DE VERROUILLAGE DES PORTES | - |
