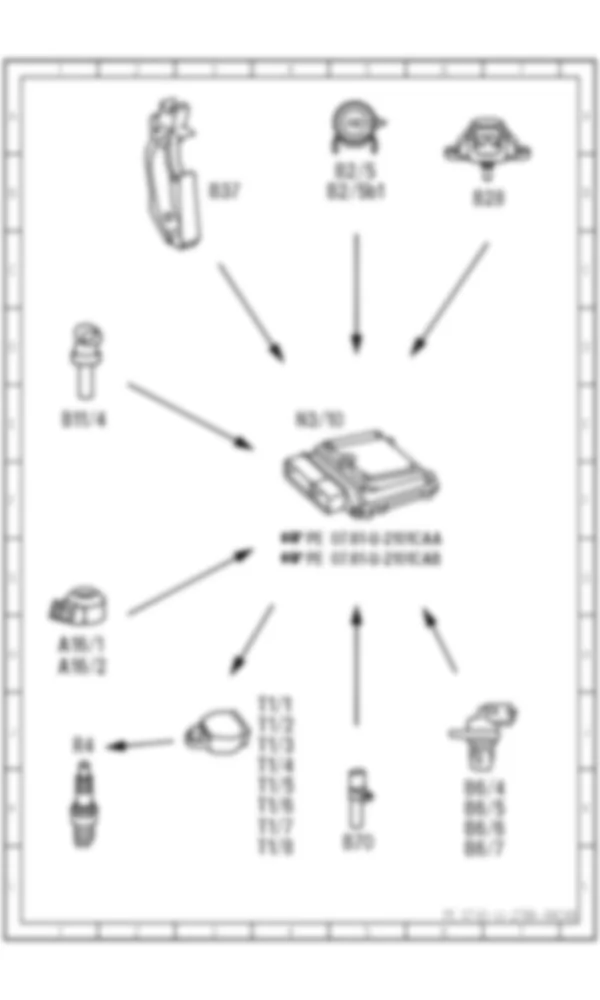

Электросхема Принципиальная электрическая схема контроля детонации для Mercedes-Benz CL-class (C216) 2006—2014

Список элементов схемы Принципиальная электрическая схема контроля детонации для Mercedes-Benz CL-class (C216) 2006—2014

Item	Designation	Coordinates
A16/1	Датчик детонации 1 правый	1H
A16/2	Левый датчик детонации 2	1H
B2/5	Термопленочный датчик массового расхода воздуха	5A
B2/5b1	Датчик температуры всасываемого воздуха	5B
B6/4	Датчик Холла левого впускного распредвала	6K
B6/5	Датчик Холла впускного распредвала правый	6K
B6/6	Датчик Холла левого распредвала выпускных клапанов	6K
B6/7	Датчик Холла правого выпускного распредвала	6K
B11/4	Датчик температуры охлаждающей жидкости	1E
B28	Датчик давления	7B
B37	Датчик педали акселератора	3B
B70	Датчик Холла коленчатого вала	5K
N3/10	Блок управления ME-SFI [ME]	4E
R4	Свечи зажигания	1J
T1/1	Катушка зажигания цилиндра 1	4H
T1/2	Катушка зажигания цилиндра 2	4J
T1/3	Катушка зажигания цилиндра 3	4J
T1/4	Катушка зажигания цилиндра 4	4J
T1/5	Катушка зажигания цилиндра 5	4J
T1/6	Катушка зажигания цилиндра 6	4K
T1/7	Катушка зажигания цилиндра 7	4K
T1/8	Катушка зажигания цилиндра 8	4K
