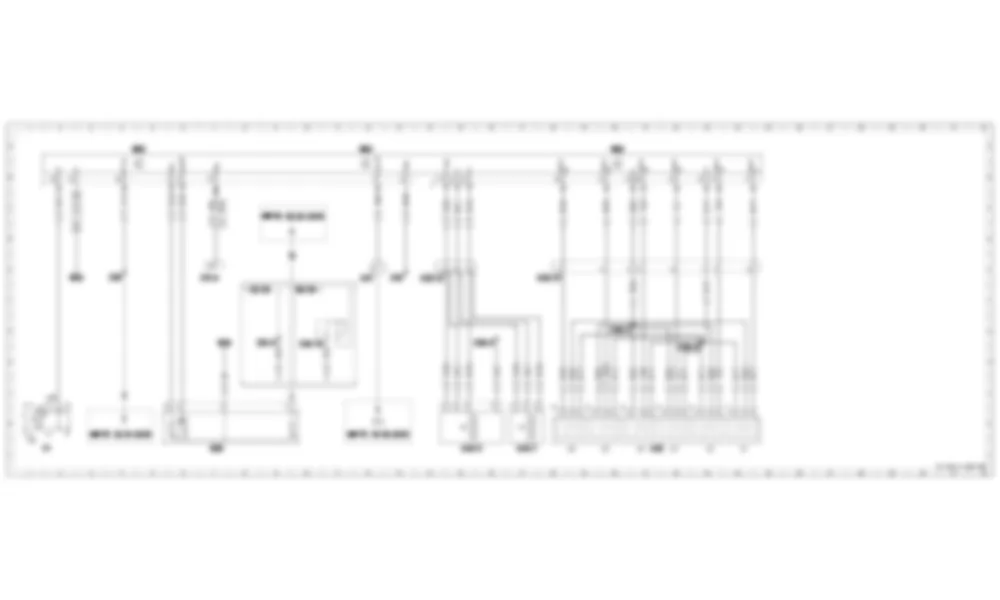

Электросхема Парктроник для Mercedes-Benz C-class (W202) 1993—2001

Список элементов схемы Парктроник для Mercedes-Benz C-class (W202) 1993—2001

Item	Designation	Coordinates	Related diagram
A42	Датчик PTS в сборе (передний бампер)	21L	PE54.65
A42b1	Левый внешний датчик (передний бампер)	24L
A42b2	Левый центральный датчик (передний бампер)	23L
A42b3	Левый внутренний датчик (передний бампер)	22L
A42b4	Правый внутренний датчик (передний бампер)	21L
A42b5	Правый центральный датчик (передний бампер)	19L
A42b6	Правый внешний датчик (передний бампер)	18L
A44/1	Предупреждающий индикатор PTS (приборная панель со стороны водителя)	17L	PE54.65
A44/4	Предупреждающий индикатор PTS (центральная панель приборов)	15L	PE54.65
F1	Блок предохранителей и реле	1L
F1f14	Предохранитель 14	1K
N62	Модуль управления PTS	4A 12A 20A	PE54.65
S95	Переключатель PTS ON / OFF	7L
U611	Действительно для купе	3D
W19	Земля (поперечина правого переднего сиденья)	2E 7G
X11/4	Разъем канала диагностических данных	7E
X26/27	Разъем PTS (передний бампер)	17E
X30/13	Разветвитель потенциала цепи 58d	10H
X35/27	Разъем сигнального элемента PTS (кабина)	14E
X47	Разъем жгута проводов датчика VSS заднего моста (2-полюсный) (в пространстве для ног справа)	12E
Z36/3	Муфта соединителя заземления (передние датчики PTS)	20G
Z36/4	Гильза разъема источника питания (передние датчики PTS)	22H
Z36/8	Муфта соединителя заземления (передний датчик PTS)	15G
Z38	Гильза разъема резервной лампы	4E
Z42	Соединительная муфта распознавания прицепа (PTS)	13E
Z81/4	Соединительная муфта цепи 58d (FFS)	8G

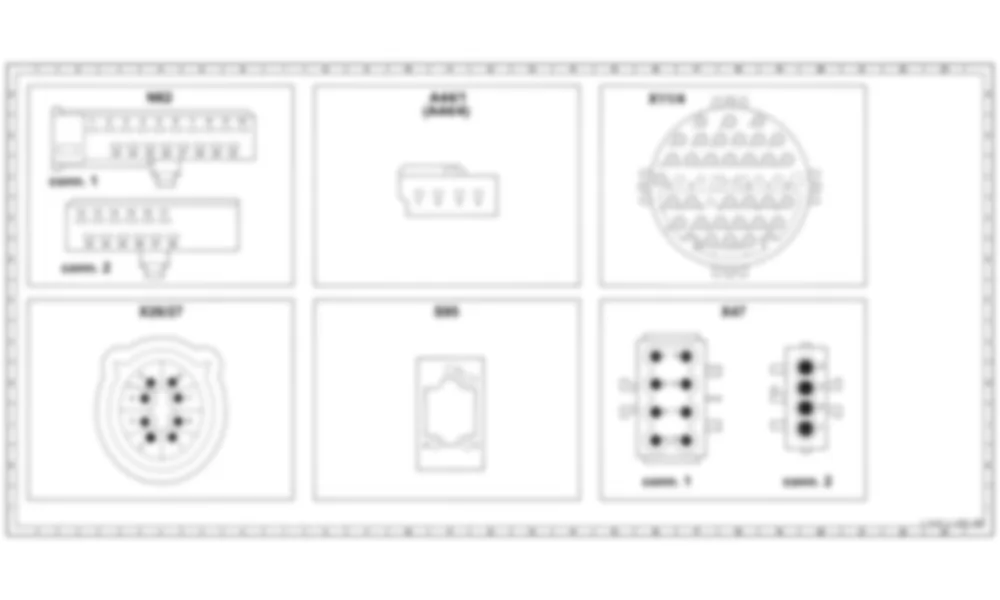

Распиновка разъемов схемы Парктроник для Mercedes-Benz C-class (W202) 1993—2001

Расположение элементов для Mercedes-Benz C-class (W202) 1993—2001

Где находится - A42 - PTS sensor assembly (front bumper) Front bumper (not visible in photo) - для Mercedes-Benz C-class (W202) 1993—2001

Где находится - A42 - PTS sensor assembly (front bumper) Front bumper (not visible in photo) - для Mercedes-Benz C-class (W202) 1993—2001

Где находится - A42 - Left outer sensor Bumper left front (not visible in photo) - для Mercedes-Benz C-class (W202) 1993—2001

Где находится - A42 - Left outer sensor Bumper left front (not visible in photo) - для Mercedes-Benz C-class (W202) 1993—2001

Где находится - A42 - Left center sensor Bumper left front - для Mercedes-Benz C-class (W202) 1993—2001

Где находится - A42 - Left center sensor Bumper left front - для Mercedes-Benz C-class (W202) 1993—2001

Где находится - A42 - Left inner sensor Bumper front center - для Mercedes-Benz C-class (W202) 1993—2001

Где находится - A42 - Left inner sensor Bumper front center - для Mercedes-Benz C-class (W202) 1993—2001

Где находится - A42 - Right inner sensor Bumper front center - для Mercedes-Benz C-class (W202) 1993—2001

Где находится - A42 - Right inner sensor Bumper front center - для Mercedes-Benz C-class (W202) 1993—2001

Где находится - A42 - Right center sensor Bumper right front - для Mercedes-Benz C-class (W202) 1993—2001

Где находится - A42 - Right center sensor Bumper right front - для Mercedes-Benz C-class (W202) 1993—2001

Где находится - A42 - Right outer sensor Bumper right front - для Mercedes-Benz C-class (W202) 1993—2001

Где находится - A42 - Right outer sensor Bumper right front - для Mercedes-Benz C-class (W202) 1993—2001

Где находится - A42b1 - Left outer sensor Bumper left front (not visible in photo) - для Mercedes-Benz C-class (W202) 1993—2001

Где находится - A42b1 - Left outer sensor Bumper left front (not visible in photo) - для Mercedes-Benz C-class (W202) 1993—2001

Где находится - A42b2 - Left center sensor Bumper left front - для Mercedes-Benz C-class (W202) 1993—2001

Где находится - A42b2 - Left center sensor Bumper left front - для Mercedes-Benz C-class (W202) 1993—2001

Где находится - A42b3 - Left inner sensor Bumper front center - для Mercedes-Benz C-class (W202) 1993—2001

Где находится - A42b3 - Left inner sensor Bumper front center - для Mercedes-Benz C-class (W202) 1993—2001

Где находится - A42b4 - Right inner sensor Bumper front center - для Mercedes-Benz C-class (W202) 1993—2001

Где находится - A42b4 - Right inner sensor Bumper front center - для Mercedes-Benz C-class (W202) 1993—2001

Где находится - A42b5 - Right center sensor Bumper right front - для Mercedes-Benz C-class (W202) 1993—2001

Где находится - A42b5 - Right center sensor Bumper right front - для Mercedes-Benz C-class (W202) 1993—2001

Где находится - A42b6 - Right outer sensor Bumper right front - для Mercedes-Benz C-class (W202) 1993—2001

Где находится - A42b6 - Right outer sensor Bumper right front - для Mercedes-Benz C-class (W202) 1993—2001

Где находится - A44/1 - PTS warning indicator (driver side instrument panel) Dashboard driver side - для Mercedes-Benz C-class (W202) 1993—2001

Где находится - A44/4 - PTS warning indicator (center instrument panel air outlet) Dashboard center - для Mercedes-Benz C-class (W202) 1993—2001

Где находится - F1 - Fuse and relay box Left component compartment - для Mercedes-Benz C-class (W202) 1993—2001

Где находится - F1 - Fuse and relay box Left component compartment - для Mercedes-Benz C-class (W202) 1993—2001

Где находится - F1 - Fuse 37 - для Mercedes-Benz C-class (W202) 1993—2001

Где находится - F1 - Fuse 37 - для Mercedes-Benz C-class (W202) 1993—2001

Где находится - F1 - Fuse 38 - для Mercedes-Benz C-class (W202) 1993—2001

Где находится - F1 - Fuse 38 - для Mercedes-Benz C-class (W202) 1993—2001

Где находится - N62 - Ultrasonic PTS control module Under foot plate front passenger footwell - для Mercedes-Benz C-class (W202) 1993—2001

Где находится - N62 - Ultrasonic PTS control module Under foot plate front passenger footwell - для Mercedes-Benz C-class (W202) 1993—2001

Где находится - W19 - Ground (cross member) Beneath passenger near door sill - для Mercedes-Benz C-class (W202) 1993—2001

Где находится - W19 - Ground (cross member) Beneath passenger near door sill - для Mercedes-Benz C-class (W202) 1993—2001

Где находится - X11/4 - Data Link connector (DTC readout) Right component compartment - для Mercedes-Benz C-class (W202) 1993—2001

Где находится - X11/4 - Data link connector (DTC readout) Right component compartment - для Mercedes-Benz C-class (W202) 1993—2001

Где находится - X26/27 - PTS connector (front bumper) - для Mercedes-Benz C-class (W202) 1993—2001

Где находится - X30/13 - Circuit 58d potential splitter - для Mercedes-Benz C-class (W202) 1993—2001

Где находится - X35/27 - PTS connector cockpit warning display - для Mercedes-Benz C-class (W202) 1993—2001

Где находится - X47 - Rear RPM sensor harness connector Right kick panel - для Mercedes-Benz C-class (W202) 1993—2001

Где находится - X47 - Rear RPM sensor harness connector Right kick panel - для Mercedes-Benz C-class (W202) 1993—2001

Где находится - X47 - Rear RPM sensor harness connector Right side wire tray - для Mercedes-Benz C-class (W202) 1993—2001

Где находится - X47 - Rear RPM sensor harness connector Right side wire tray - для Mercedes-Benz C-class (W202) 1993—2001

Где находится - X47 - Rear RPM sensor harness connector Right side wire tray - для Mercedes-Benz C-class (W202) 1993—2001

Где находится - X47 - Rear RPM sensor harness connector Right side wire tray - для Mercedes-Benz C-class (W202) 1993—2001

Где находится - Z36/3 - Ground connector sleeve (front PTS sensors) Left front bumber - для Mercedes-Benz C-class (W202) 1993—2001

Где находится - Z36/4 - Voltage supply connector sleeve (front PTS sensors) Left front bumber - для Mercedes-Benz C-class (W202) 1993—2001

Где находится - Z36/8 - Front PTS warning element ground connector sleeve Dashboard left side - для Mercedes-Benz C-class (W202) 1993—2001

Где находится - Z38 - Reversing lamp connector sleeve - для Mercedes-Benz C-class (W202) 1993—2001

Где находится - Z38 - Reversing lamp connector sleeve - для Mercedes-Benz C-class (W202) 1993—2001

Где находится - Z42 - Trailer recognition connector sleeve (PTS) Inside right front door - для Mercedes-Benz C-class (W202) 1993—2001

Где находится - Z42 - Trailer recognition connector sleeve (PTS) Inside right front door - для Mercedes-Benz C-class (W202) 1993—2001

Где находится - Z81/4 - Circuit 58d solder splice In left harness cross tray on left flank of center console - для Mercedes-Benz C-class (W202) 1993—2001

Где находится - Z81/4 - Circuit 58d solder splice In left harness cross tray on left flank of center console - для Mercedes-Benz C-class (W202) 1993—2001
