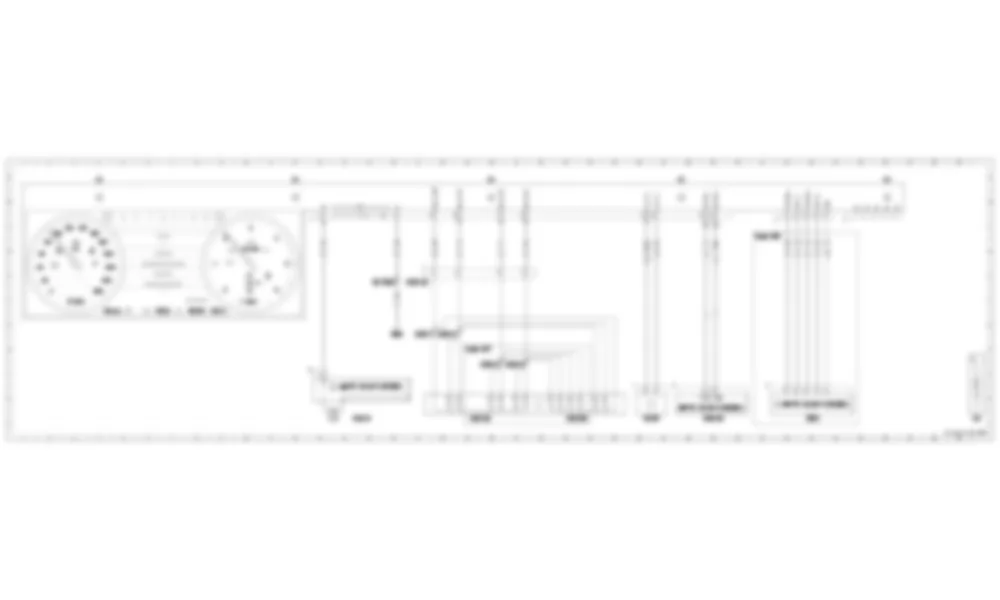

Электросхема Блок управления комбинации приборов (IC) для Mercedes-Benz S-class (W222) 2013-2020

Список элементов схемы Блок управления комбинации приборов (IC) для Mercedes-Benz S-class (W222) 2013-2020

Item	Designation	Coordinates
A0	Использование электрических схем	40L
A1	Приборный щиток	4A 12A 20A 28A 36A
Code 610	Помощник ночного видения	31C
Code 877	Освещение атмосферы	19H
E43/49	Подсветка верхнего аудиосигнала / дисплея COMAND	19L
E43/50	Нижняя подсветка дисплея Audio / COMAND	23L
H4/61	Приборный щиток speaker	26L
K40/6	Левый модуль предохранителей и реле	15L
K40/6f208	Предохранитель 208	13L
N101	Помощник ночного видения control unit	33L
W34	Точка заземления в пространстве для ног слева	16G
X30/20	Интерфейс пользователя Электрический разъем распределителя потенциала CAN (CAN HMI)	29L
X157/22	Электрический разъем аудиосистемы / дисплея COMAND для подсветки	17E
Z6/116z1	Соединительная муфта цепи 31	16E
Z251/1	Гильза разъема 31 цепи подсветки аудиосистемы / дисплея COMAND	17G
Z251/2	Гильза разъема белой подсветки дисплея Audio / COMAND	18G
Z251/3	Гильза разъема синей подсветки дисплея аудио / COMAND	21H
Z251/4	Гильза разъема красной подсветки дисплея Audio / COMAND	20H
CAN HMI	Пользовательский интерфейс CAN	29K
