Все схемы для электропроводки Jeep Wagoneer Limited 1990

АНТЕННА ПИТАНИЯ

Электросхема антенны для Jeep Wagoneer Limited 1990

Электросхема антенны для Jeep Wagoneer Limited 1990 - Список элементов:

• (1990)
• (right fender) ground
• (right side kick panel) (1991 & 1992) g203
• (under dash, left side of steering column) g202
• Antenna fuse 14 10a
• Antenna ground
• Antenna input
• Antenna mast
• Down
• Fuse panel
• Glove box lamp
• Hot at all times
• Nca
• Power antenna assembly
• Power antenna relay (behind right side of i/p)
• Radio

Звуковой сигнал Гудок

Электросхема звукового сигнал Гудка для Jeep Wagoneer Limited 1990

Электросхема звукового сигнал Гудка для Jeep Wagoneer Limited 1990 - Список элементов:

• (1991- 1992)
• 1991-1993
• Acc
• Anti- theft system
• Fuse 11 25a
• Fuse block
• Horn brush/ slip ring
• Horn relay
• Horn switch
• Hot at all times
• Ignition switch
• Left horn
• Lock
• Right horn
• Run
• Start

Магнитола Мультимедия

Электросхемы магнитолы для Jeep Wagoneer Limited 1990

Электросхемы магнитолы для Jeep Wagoneer Limited 1990 - Список элементов:

• (right front fender) g101
• (under dash left side of steering column) g202
• 87a
• A10
• A11
• Antenna ground
• Antenna input
• Bright
• Dim
• Dome fuse 10a
• Fuse panel
• G204 (under i/p, left side of steering column)
• Head
• Headlamp switch
• Hot at all times
• Hot in acc or run
• Inst lps fuse 5a
• Instrument cluster system (clock)
• Instrument cluster system (overhead console)
• Left front door speaker
• Left instrument panel speaker
• Left liftgate speaker
• Nca
• Off
• Park
• Park/tail lamp fuse 10a
• Pnk
• Power antenna
• Power antenna relay (behind right side of i/p)
• Radio
• Radio fuse 15a
• Radio/clock illumination relay
• Right front door speaker
• Right instrument panel speaker
• Right liftgate speaker
• Warning & exterior lights systems
• Warning systems

Подогрев стекол и зеркал

Электросхема подогрева стекол и зеркал для Jeep Wagoneer Limited 1990

Электросхема подогрева стекол и зеркал для Jeep Wagoneer Limited 1990 - Список элементов:

• Battery
• Control
• Fuse block
• G100 (left side shield)
• G200 (left side cowl)
• G203 (right side kick panel)
• Ground
• Heated rear window relay (right side of i/p, in relay center)
• Heated rear window switch
• Heated rear window grid
• Hot at all times
• Hot in accy or run
• Htd wdw fuse 25a
• Ignition on
• Nca
• On indicator
• On/off
• Signal
• Turn/back up fuse 20a

ПРИВОД ЗЕРКАЛ

Электросхема привода зеркал для Jeep Wagoneer Limited 1990

Электросхема привода зеркал для Jeep Wagoneer Limited 1990 - Список элементов:

• Dome fuse 9 10a
• Fuse block
• G100 (left side shield)
• Hot at all times
• Left power mirror
• Lt m
• Lt rt
• Off
• Off u
• Power mirror switch assembly
• Right power mirror
• Up dn

ПРИВОД СТЕКЛОПОДЪЕМНИКОВ

Электросхема стеклоподъемников для Jeep Wagoneer Limited 1990

Электросхема стеклоподъемников для Jeep Wagoneer Limited 1990 - Список элементов:

• (left side of steering column) g204
• C or d
• Down
• Ez or fx
• Fuse panel
• Hot in run
• Left front
• Left front window motor
• Left rear
• Left rear window motor
• Left rear window switch
• Lock
• Master door lock/ window switch
• Master window switch
• Power window circuit breaker 30a
• Right front
• Right front door lock/ window switch
• Right front window motor
• Right rear
• Right rear window motor
• Right rear window switch
• Tan
• Unlock

СИСТЕМА ОХЛАЖДЕНИЯ

Электросхема системы охлаждения для Jeep Wagoneer Limited 1990

Электросхема системы охлаждения для Jeep Wagoneer Limited 1990 - Список элементов:

• (left fender shield) g100
• * **
• * 1989 ** 1990
• A/c clutch relay (right shock tower)
• Acc
• Air conditioning system
• Cooling fan motor
• Cooling fan relay (front of washer bottle)
• Fan diode assembly (under left hood latch)
• Hot at all times
• Ignition switch
• Off
• Radiator temperature switch (below left hood latch)
• Red
• Run
• Start
• With a/c
• Without a/c

СИСТЕМЫ СИДЕНИЙ

Электросхема привода сидений для Jeep Wagoneer Limited 1990

Электросхема привода сидений для Jeep Wagoneer Limited 1990 - Список элементов:

• Backward
• Circuit breaker 30a
• Forward
• Forward/ back motor
• Front dn
• Front motor
• Front up
• Fuse block
• G200 (1993) (left kick panel)
• G203 (1993) (right kick panel)
• G402 (1990-1992) (behind left rear panel)
• Hot at all times
• Left power seat motor assembly
• Left power seat switch
• Lower
• Raise
• Rear dn
• Rear motor
• Rear up
• Red
• Right power seat motor assembly
• Right power seat switch
• Tan

Стартер Генератор

Электросхема Генератора для Jeep Wagoneer Limited 1990

Электросхема Генератора для Jeep Wagoneer Limited 1990 - Список элементов:

• Acc
• Alternator
• Battery
• Fuse 7.5 a
• Fuse block (below left side of dash)
• Hot at all times
• Hot in run and start
• Ignition switch
• Instrument cluster
• Low battery ind
• Nca
• Off
• Power distribution system
• Red
• Run
• Start
• Starter
• Starter relay (right shock tower)
• Tan

Электросхема стартера для Jeep Wagoneer Limited 1990

Электросхема стартера для Jeep Wagoneer Limited 1990 - Список элементов:

• (right rear of engine block) g117
• 4.0l
• A/t
• Acc
• Battery
• Engine controls system
• G117 (right rear of engine block)
• Gear selector switch (left side of transmission)
• Hot at all times
• Ignition switch
• M/t
• Nca
• Off
• Power distribution system
• Red
• Run
• Start
• Starter
• Starter relay (right shock tower)

Стеклоочистители и Стеклоомыватели Дворники

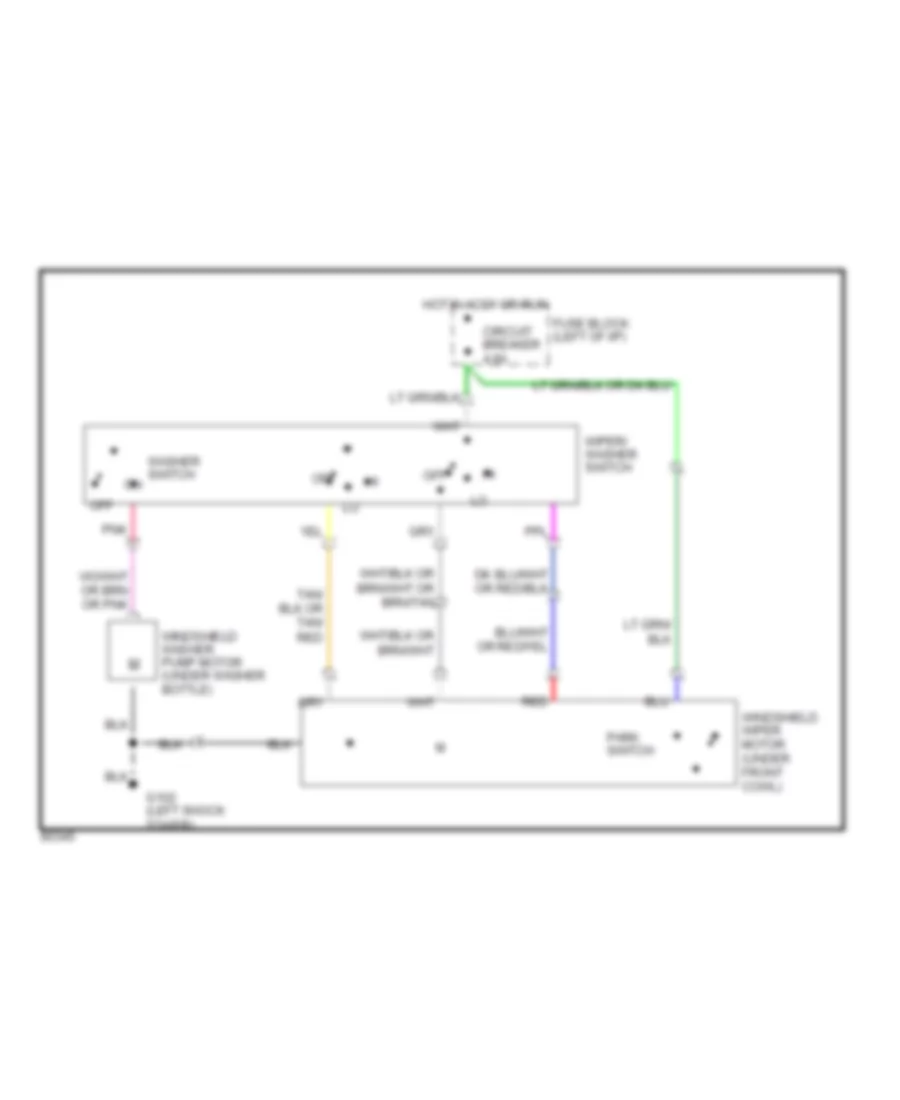

Электросхема стеклоочистителя, дворников и омывателя С 2 скоростями для Jeep Wagoneer Limited 1990

Электросхема стеклоочистителя, дворников и омывателя С 2 скоростями для Jeep Wagoneer Limited 1990 - Список элементов:

• Circuit breaker 4.8a
• Fuse block (left of i/p)
• G102 (left shock tower)
• Hot in accy or run
• Off
• Park switch
• Pnk
• Red
• Washer switch
• Windshield washer pump motor (under washer bottle)
• Windshield wiper motor (under front cowl)
• Wiper/ washer switch

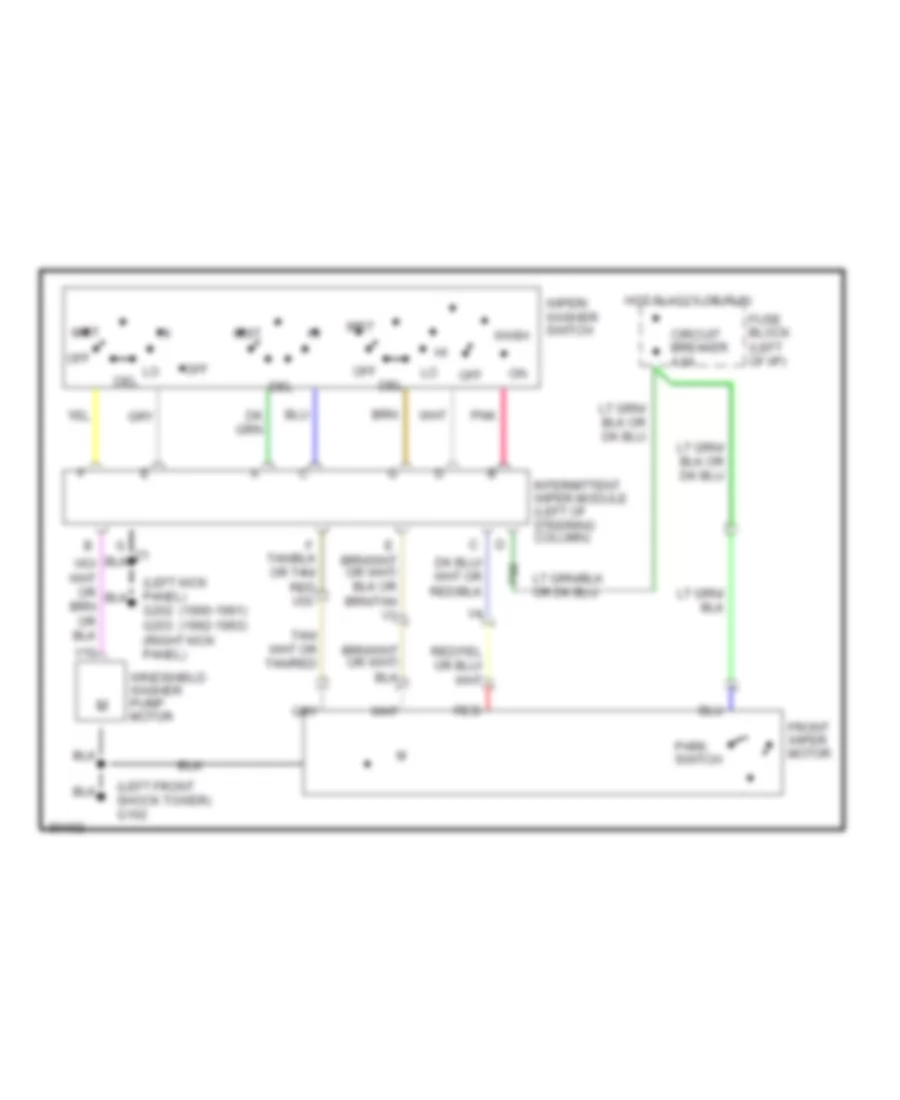

Электросхема стеклоочистителя, дворников и омывателя Интервала для Jeep Wagoneer Limited 1990

Электросхема стеклоочистителя, дворников и омывателя Интервала для Jeep Wagoneer Limited 1990 - Список элементов:

• (1990-1991) (1992-1993)
• (left front shock tower) g102
• Circuit breaker 4.8a
• Del
• F86
• Front wiper motor
• Fuse block (left of i/p)
• G202
• G203 (right kick panel)
• Hot in accy or run
• Intermittent wiper module (left of steering column)
• Mist
• Off
• Park switch
• Pnk
• Red
• V10
• Wash
• Windshield washer pump motor
• Wiper/ washer switch

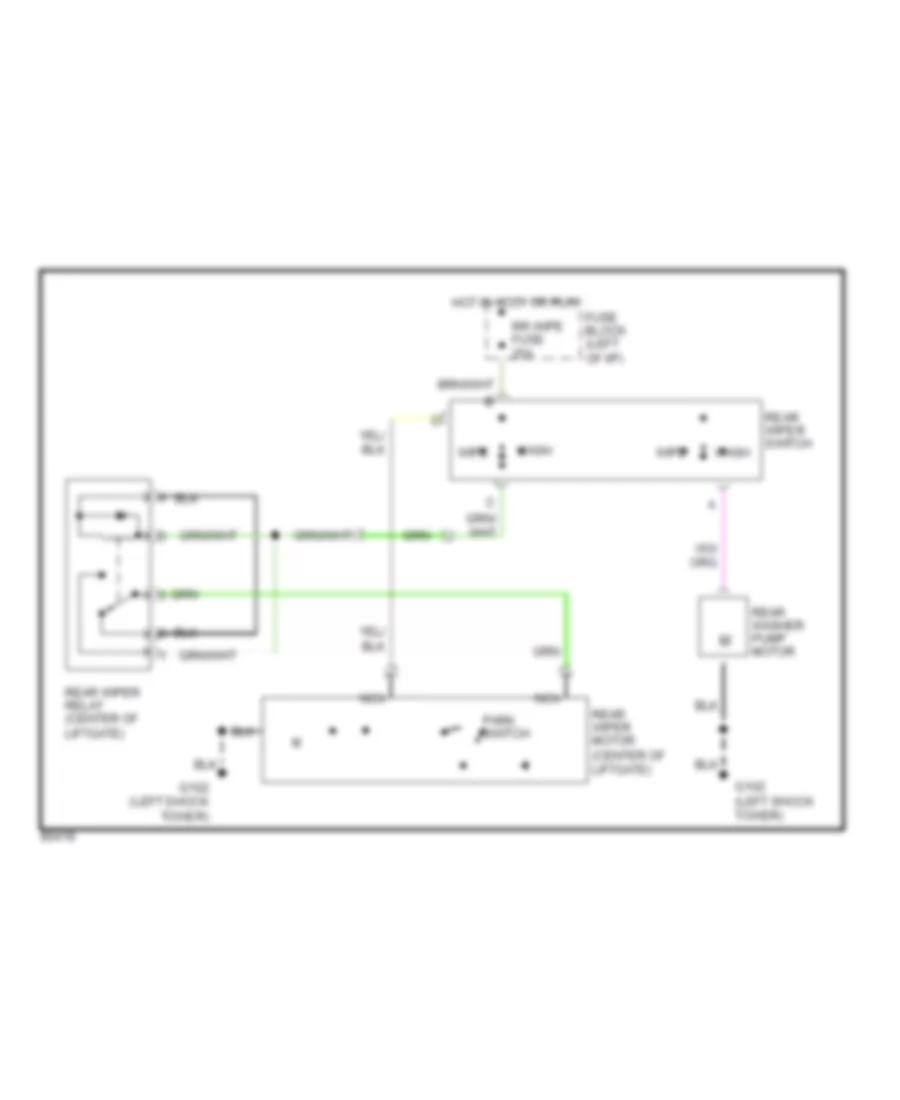

Электросхема заднего стеклоочистителя дворника и омывателя для Jeep Wagoneer Limited 1990

Электросхема заднего стеклоочистителя дворника и омывателя для Jeep Wagoneer Limited 1990 - Список элементов:

• Fuse block (left of i/p)
• G102 (left shock tower)
• Hot in accy or run
• Nca
• Park switch
• Rear washer pump motor
• Rear wiper motor (center of liftgate)
• Rear wiper relay (center of liftgate)
• Rear wiper switch
• Rr wipe fuse 25a
• Wash
• Wipe

ЦЕНТРАЛЬНЫЙ ЗАМОК

Электросхема центрального замка для Jeep Wagoneer Limited 1990

Электросхема центрального замка для Jeep Wagoneer Limited 1990 - Список элементов:

• (under dash left side of steering column) g204
• Circuit breaker 30a
• Dome fuse 10a
• Door lock relay
• Door unlock relay
• Fuse panel (left side of dash)
• Hot at all times
• Keyless entry module
• Left front door lock motor
• Left rear door lock motor
• Lock
• Master door lock/ power window switch assembly
• Pnk
• Power acc circuit breaker (right side of engine compt)
• Red
• Right front door lock motor
• Right front door lock switch
• Right rear door lock motor
• Tail gate lock motor
• Tan
• Unlock
