Все схемы для электропроводки Mitsubishi Van 1990 модели

Звуковой сигнал Гудок

Электросхема звукового сигнал Гудка для Mitsubishi Van 1990

Электросхема звукового сигнал Гудка для Mitsubishi Van 1990 - Список элементов:

• Fuse block (left side of dash)
• Horn assembly (right front of engine compartment)
• Horn switch (in steering column)
• Hot in acc or on
• Multi- purpose fuse 11 15a

Магнитола Мультимедия

Электросхемы магнитолы для Mitsubishi Van 1990

Электросхемы магнитолы для Mitsubishi Van 1990 - Список элементов:

• (1989-90) (1987-88)
• A-78
• A-79
• Din cable
• Fuse 10a
• Fuse 15a
• G202 (under left side of dash)
• Hot at all times
• Hot in on and acc
• Interior lights system
• Left front speaker
• Left rear speaker
• Multi- purpose fuse block (under left side of dash)
• Nca
• Radio
• Right front speaker
• Right rear speaker
• Tape player
• Woofer speaker

Подогрев стекол и зеркал

Электросхема подогрева стекол и зеркал для Mitsubishi Van 1990

Электросхема подогрева стекол и зеркал для Mitsubishi Van 1990 - Список элементов:

• Defogger relay (behind left center of dash)
• Defogger switch
• Defogger timer (behind left center of dash)
• Fuse block (left side of dash)
• G123 (right side of firewall)
• G411 (left side of liftgate)
• Hot at all times
• Hot in acc or on
• Multi- purpose fuse 8 15a
• Rear window defogger
• Starting/ charging, instrument cluster systems

ПРИВОД ЗЕРКАЛ

Электросхема привода зеркал для Mitsubishi Van 1990

Электросхема привода зеркал для Mitsubishi Van 1990 - Список элементов:

• Fuse 15a
• G304 (behind driver's seat)
• Hot in accy or on
• Left remote controlled mirror
• Multi- purpose fuse block (under left side of dash)
• Red
• Remote- control mirror switch
• Right remote controlled mirror

ПРИВОД СТЕКЛОПОДЪЕМНИКОВ

Электросхема стеклоподъемников для Mitsubishi Van 1990

Электросхема стеклоподъемников для Mitsubishi Van 1990 - Список элементов:

• 15a
• All times
• Fuse
• G123 (right side of firewall)
• G304 (behind driver's seat)
• Hot at
• Hot in on
• Left power window motor
• Multipurpose fuse block (under left side of dash)
• Power window relay (behind center of dash)
• Power window swtich
• Red
• Right power window motor

СИСТЕМА ОХЛАЖДЕНИЯ

конденсаторная Электросхема системы охлаждения для Mitsubishi Van 1990

конденсаторная Электросхема системы охлаждения для Mitsubishi Van 1990 - Список элементов:

• Air conditioner relay c (behind glove box)
• Air conditioning system
• Capacitor
• Condensor fan motor
• Hot at all times
• Inline fuse 15a (behind glove box)

Стартер Генератор

Электросхема Генератора для Mitsubishi Van 1990

Электросхема Генератора для Mitsubishi Van 1990 - Список элементов:

• (alt) (1987-89) (1990)
• 1995 vftc c
• Alternator
• Alternator relay (behind center of dash on bracket)
• Battery
• Charge ind
• Fuse 15a
• Fusible link 80a 100a
• Fusible link box (above battery)
• G111 (near battery)
• G112 (left side of engine)
• Hot in on or start
• Inhibitor switch
• Instrument cluster
• Light (red)
• Multi- purpose fuse block (under left side of dash)
• Nca

Электросхема стартера для Mitsubishi Van 1990

Электросхема стартера для Mitsubishi Van 1990 - Список элементов:

• Acc
• Battery
• Engine controls system
• G111 (above & next to battery)
• G111 (near battery)
• G112 (left side of engine)
• Hot at all times
• Ignition switch
• Inhibitor switch (right side of transmission)
• Off
• Start
• Starter
• Starter relay (under floor console, near shift lever)

Стеклоочистители и Стеклоомыватели Дворники

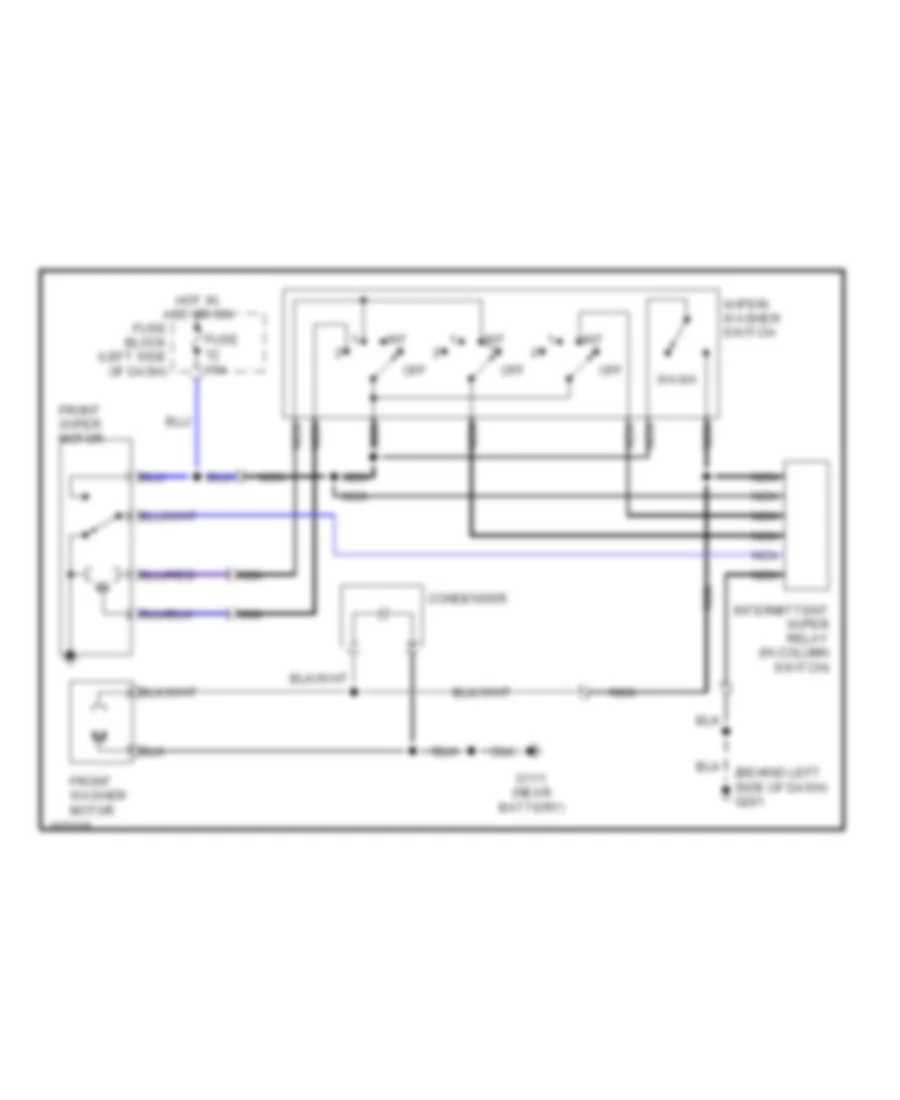

Электросхема переднего дворника стеклоочистителя и омывателя для Mitsubishi Van 1990

Электросхема переднего дворника стеклоочистителя и омывателя для Mitsubishi Van 1990 - Список элементов:

• Condenser
• Front washer motor
• Front wiper motor
• Fuse 15a
• Fuse block (left side of dash)
• G111 (near battery)
• Hot in acc or on
• Int
• Intermittent wiper relay (in column switch)
• Nca
• Off
• Wash
• Wiper/ washer switch

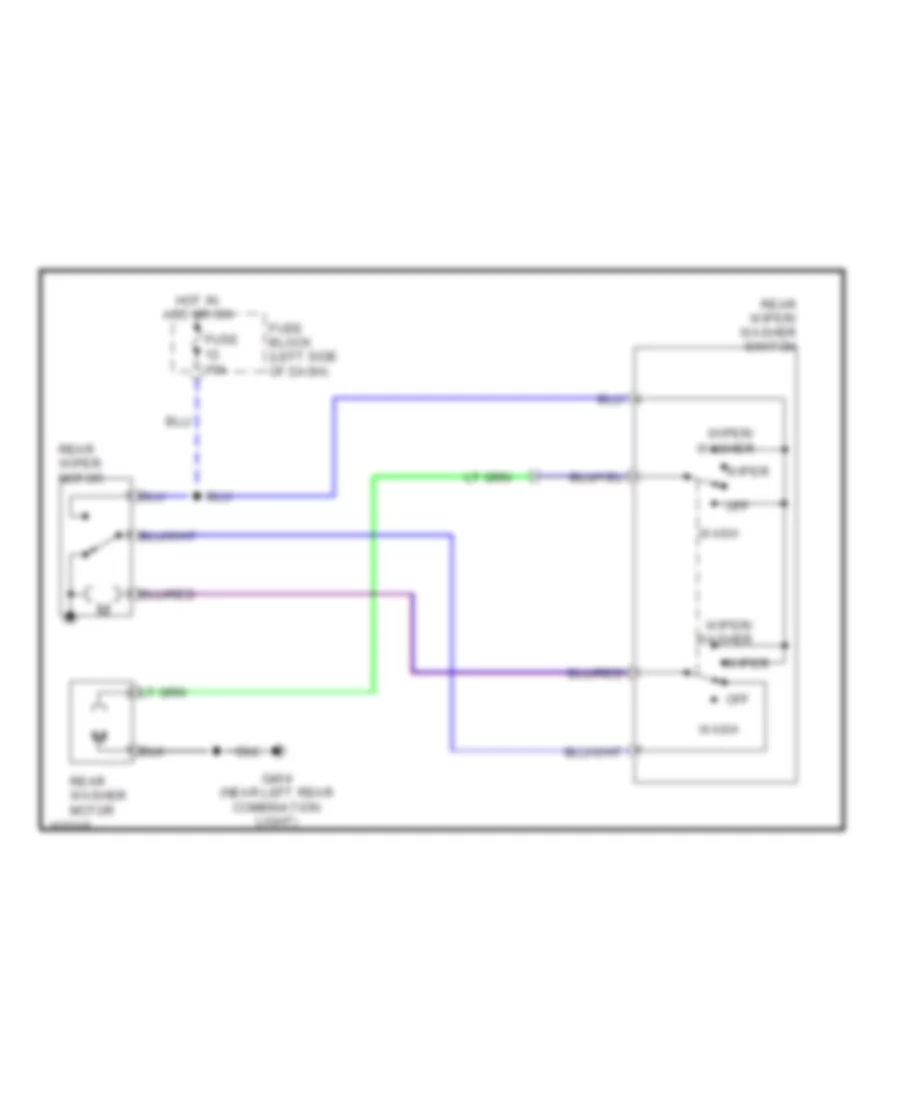

Электросхема заднего стеклоочистителя и омывателя стекла для Mitsubishi Van 1990

Электросхема заднего стеклоочистителя и омывателя стекла для Mitsubishi Van 1990 - Список элементов:

• Fuse 15a
• Fuse block (left side of dash)
• G404 (near left rear combination light)
• Hot in acc or on
• Off
• Rear washer motor
• Rear wiper motor
• Rear wiper/ washer switch
• Wash
• Wiper
• Wiper/ washer

ЦЕНТРАЛЬНЫЙ ЗАМОК

Электросхема центрального замка для Mitsubishi Van 1990

Электросхема центрального замка для Mitsubishi Van 1990 - Список элементов:

• (right side of firewall) g123
• 10a
• 20a
• All times
• Contact switch
• Door lock control unit (behind center of dash)
• Door lock power relay (left side of dash)
• Fuse
• G123 (right side of firewall)
• Hot at
• Left front door lock actuator
• Multipurpose fuse block (under left side of dash)
• Nca
• Rear door lock actuator
• Right front door lock actuator
• Tailgate lock actuator
• Tailgate lock unlock switch
