Все схемы для электропроводки Toyota Tercel 1990

Звуковой сигнал Гудок

Электросхема звукового сигнал Гудка для Toyota Tercel 1990

Электросхема звукового сигнал Гудка для Toyota Tercel 1990 - Список элементов:

• Haz-horn fuse 15a
• Horn (left front side of engine compartment)
• Horn relay
• Horn switch (part of combination switch)
• Hot at all times
• J/b 2 (left side of engine compartment)
• R/b 4 (right kick panel)

Магнитола Мультимедия

Электросхемы магнитолы для Toyota Tercel 1990

Электросхемы магнитолы для Toyota Tercel 1990 - Список элементов:

• A10
• G204 (left side of steering column)
• Hot at all times
• Hot in acc or on
• J/b 1 (left kick panel)
• Left front speaker
• Left rear speaker
• Pnk
• R/b 2 (left engine compartment)
• Radio & player
• Radio no. 1 fuse 15a
• Radio no. 2 fuse 7.5a
• Red
• Right front speaker
• Right rear speaker

Подогрев стекол и зеркал

Электросхема подогрева стекол и зеркал, С Схема Таймера для Toyota Tercel 1990

Электросхема подогрева стекол и зеркал, С Схема Таймера для Toyota Tercel 1990 - Список элементов:

• (left back door) g904
• (left side of radio) g206
• (under right rear pillar) g905
• A10
• A12
• C 1995 vftc
• Canada
• Defogger circuit breaker 30a
• Defogger relay
• Defogger switch
• Fl alt fuse 80a
• Fusible link box (battery terminal)
• Gauge fuse 7.5a
• Hot at all times
• Hot in on or start
• J/b 1 (left kick panel)
• J/b 3 (left side of i/p)
• Rear window defogger (2 door)
• Rear window defogger (except 2 door)
• Timer
• Usa

Электросхема подогрева стекол и зеркал, без Схема Таймера для Toyota Tercel 1990

Электросхема подогрева стекол и зеркал, без Схема Таймера для Toyota Tercel 1990 - Список элементов:

• (left back door) g904
• (left side of radio) g206
• (under right rear pillar) g905
• A10
• A12
• C 1995 vftc
• Defogger circuit breaker 30a
• Defogger relay
• Defogger switch
• Fl alt fuse 80a
• Fusible link box (battery terminal)
• G11
• Gauge fuse 7.5a
• Hot at all times
• Hot in on or start
• J/b 1 (left kick panel)
• J/b 3 (left side of i/p)
• Rear window defogger (2 door)
• Rear window defogger (except 2 door)
• Usa canada

СИСТЕМА ОХЛАЖДЕНИЯ

Электросхема системы охлаждения для Toyota Tercel 1990

Электросхема системы охлаждения для Toyota Tercel 1990 - Список элементов:

• A/c condenser fan motor (right front of engine compt.)
• A/c fan relay
• A/c fan relay 2 (left front of engine compt.)
• A/c high pressure switch (left front of engine compt.)
• Air conditioning system
• Cds fan fusible link 30a
• G106 (under left headlight)
• Hot in on or start
• Ign fuse 15a
• J/b 1 (left kick panel)
• R/b 2 (left side of engine compt.)
• Radiator fan motor (left front of engine compt.)
• Radiator fan relay 1
• Radiator fan water temp. switch (left side of engine)
• Rdi fan fuse 30a
• Short pin (left front of engine compt.)
• W/ a/c
• W/o a/c

Стартер Генератор

Электросхема Генератора для Toyota Tercel 1990

Электросхема Генератора для Toyota Tercel 1990 - Список элементов:

• 10g
• 12a
• 7a 5b
• 8a (usa) (canada)
• Alt fuse 80a
• Alternator
• Am1 fuse 60a
• Battery
• Canada
• Charge fuse 7.5a
• Charge warning ind
• Combination meter
• Engine fuse 10a
• Fusible link box (left side of engine compt)
• Hot in run
• Hot in run or start
• Ign fuse 7.5a
• J/b 1 (left kick panel)
• Nca
• R/b 2 (left side of engine compt)
• Usa

Электросхема стартера для Toyota Tercel 1990

Электросхема стартера для Toyota Tercel 1990 - Список элементов:

• A/t
• A/t w/ theft deterrent
• A/t w/o theft deterrent
• Acc
• Am2
• Battery
• Clutch start switch (behind left side of dash)
• Engine controls system
• G206 (left side of radio)
• Hot at all times
• Ignition switch
• M/t
• M/t & a/t w/ theft deterrent
• Nca
• Neutral start switch (left side of engine compartment)
• Off
• Park & neutral
• Power distribution system
• St2
• Start
• Starter
• Starter relay (behind center of dash)
• Theft deterrent ecu (below center of dash)
• W/o theft deterrent
• W/theft deterrent

Стеклоочистители и Стеклоомыватели Дворники

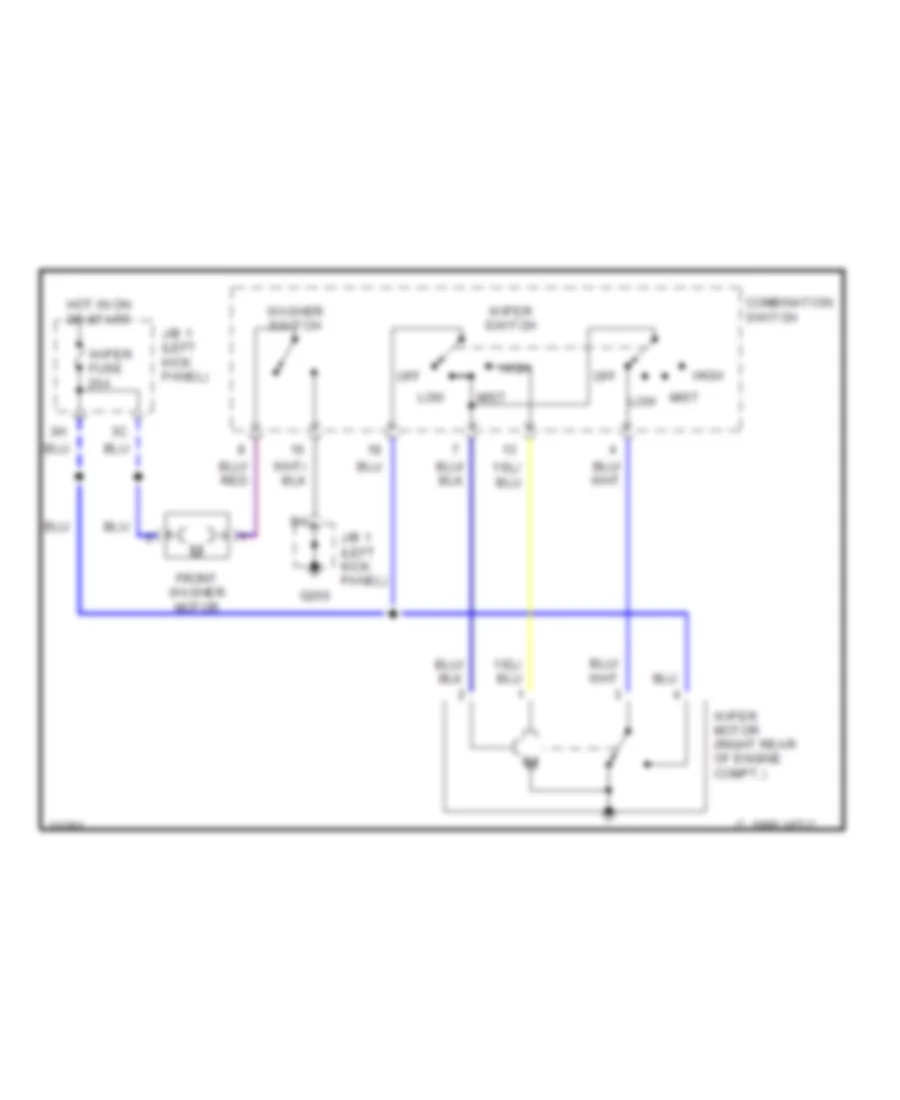

Электросхема стеклоочистителя, дворников и омывателя С 2 скоростями для Toyota Tercel 1990

Электросхема стеклоочистителя, дворников и омывателя С 2 скоростями для Toyota Tercel 1990 - Список элементов:

• C 1995 vftc
• Combination switch
• Front washer motor
• G200
• High
• Hot in on or start
• J/b 1 (left kick panel)
• Low
• Mist
• Mist low
• Off
• Washer switch
• Wiper fuse 20a
• Wiper motor (right rear of engine compt.)
• Wiper switch

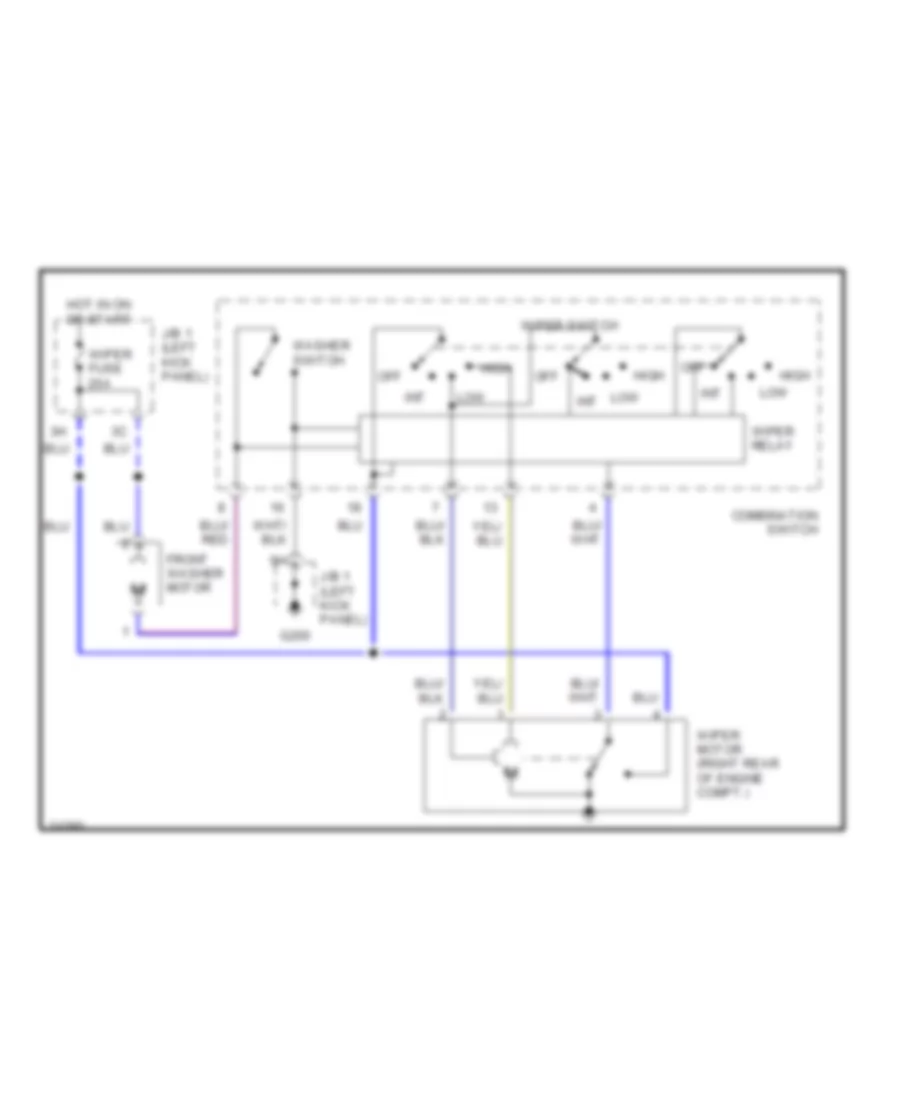

Электросхема стеклоочистителя, дворников и омывателя Интервала для Toyota Tercel 1990

Электросхема стеклоочистителя, дворников и омывателя Интервала для Toyota Tercel 1990 - Список элементов:

• Combination switch
• Front washer motor
• G200
• High
• Hot in on or start
• Int
• J/b 1 (left kick panel)
• Low
• Low int
• Off
• Washer switch
• Wiper fuse 20a
• Wiper motor (right rear of engine compt.)
• Wiper relay
• Wiper switch

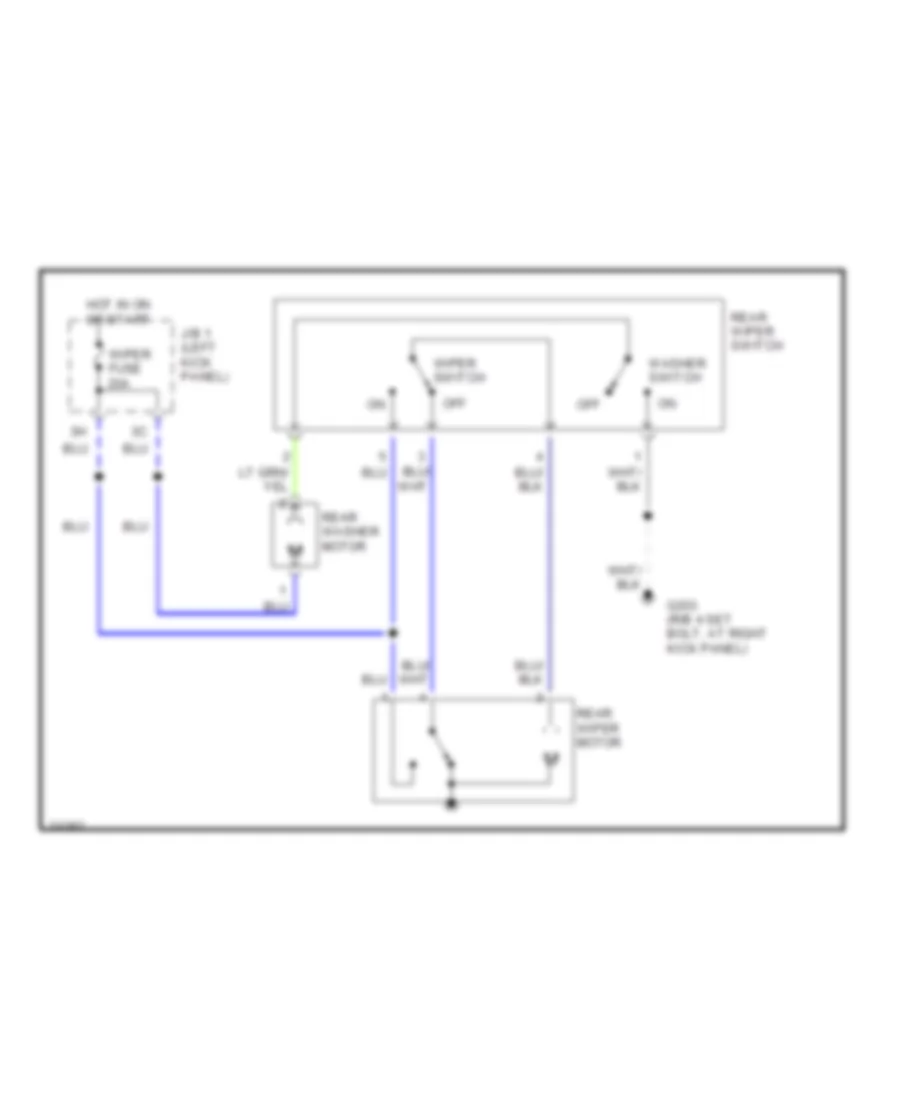

Электросхема заднего стеклоочистителя дворника и омывателя для Toyota Tercel 1990

Электросхема заднего стеклоочистителя дворника и омывателя для Toyota Tercel 1990 - Список элементов:

• G203 (r/b 4 set bolt, at right kick panel)
• Hot in on or start
• J/b 1 (left kick panel)
• Off
• Rear washer motor
• Rear wiper motor
• Rear wiper switch
• Washer switch
• Wiper fuse 20a
• Wiper switch
