Электросхемы Стеклоочистители и Стеклоомыватели Дворники Dodge Ramcharger AW150 1990

Стеклоочистители и Стеклоомыватели Дворники

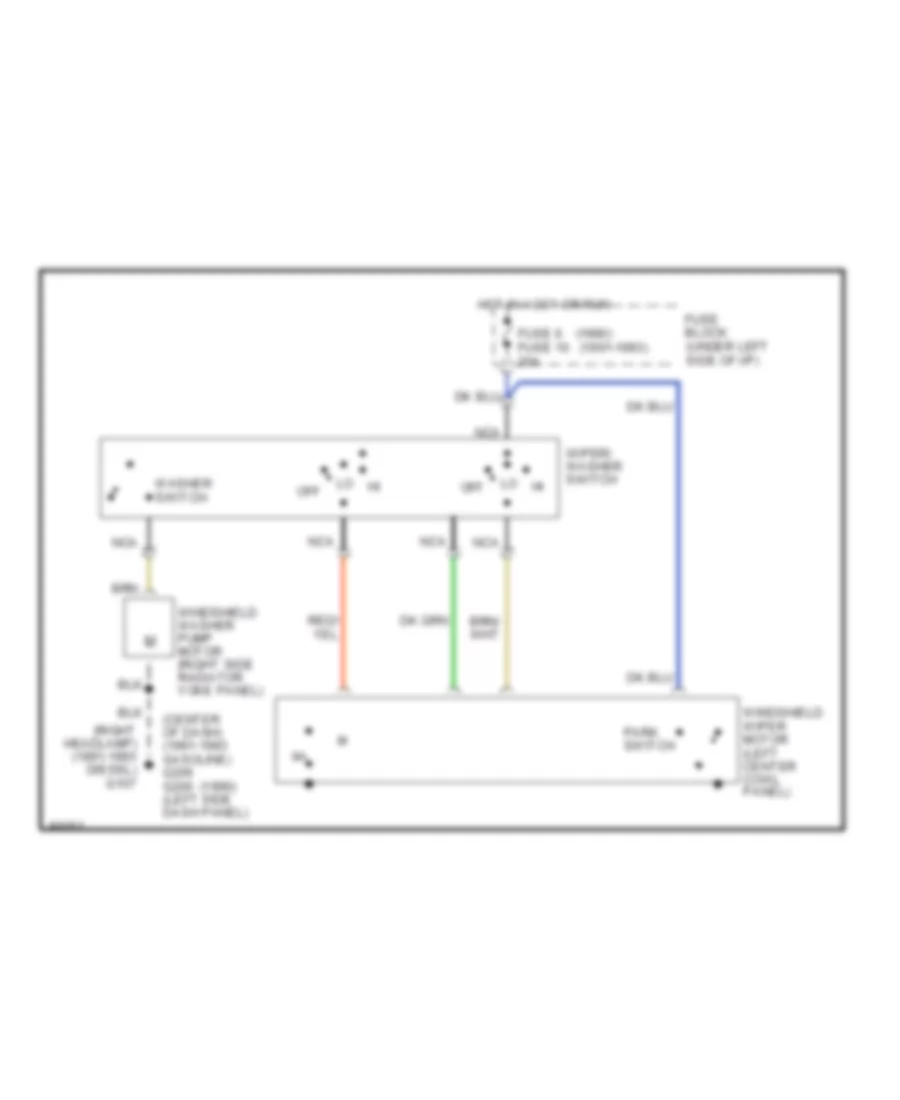

Электросхема стеклоочистителя, дворников и омывателя С 2 скоростями для Dodge Ramcharger AW150 1990

Электросхема стеклоочистителя, дворников и омывателя С 2 скоростями для Dodge Ramcharger AW150 1990

Электросхема стеклоочистителя, дворников и омывателя С 2 скоростями для Dodge Ramcharger AW150 1990 - Список элементов:

  • (1990)
  • (1990) (1991-1993)
  • (center of dash) (1991-1993 gasoline) g206 g200 (left side dash panel)
  • (right headlamp) (1991-1993 diesel) g107
  • Fuse 6 fuse 10 20a
  • Fuse block (under left side of i/p)
  • Hot in accy or run
  • Nca
  • Off
  • Park switch
  • Washer switch
  • Windshield washer pump motor (right side radiator yoke panel)
  • Windshield wiper motor (left center cowl panel)
  • Wiper/ washer switch

Неустойчивая Электросхема стеклоочистителя, дворников и омывателя для Dodge Ramcharger AW150 1990

Неустойчивая Электросхема стеклоочистителя, дворников и омывателя для Dodge Ramcharger AW150 1990 - Список элементов:

  • (1990) (1991-1993)
  • (bracket mounted
  • (center of dash) (1991-1993 gasoline) g206
  • 1990-1991
  • 1992-1993
  • Anti-lock brakes system
  • Dly
  • Fuse 6 fuse 10 20a
  • Fuse block (under left side of i/p)
  • G107 (1991-1993 diesel) (right headlamp)
  • G200 (1990) (left side dash panel)
  • G205 (right of steering column)
  • Hot in accy or run
  • Intermittent windshield wiper motor (in plenum - left side)
  • Intermittent wiper control unit
  • Intermittent wiper switch (on steering column)
  • Park
  • Red/
  • Switch
  • Under steering column)
  • V10
  • V17
  • Wash
  • Windshield washer pump motor (under windshield washer reservoir)
