ПОДУШКИ БЕЗОПАСНОСТИ AIR BAG

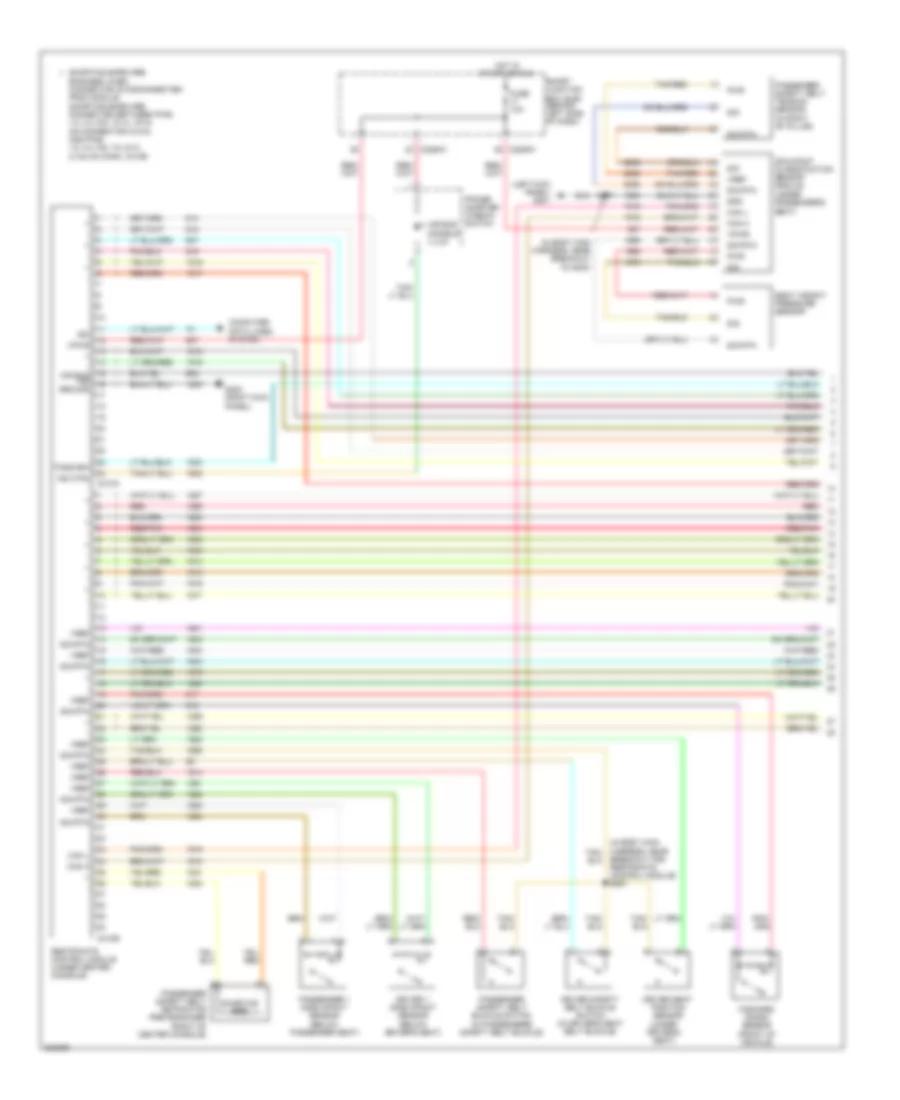

Электросхема подушек безопасности SRS AirBag (1 из 2) для Ford Freestar 2005
https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html
Automotive Electricians Portal FZCO
Automotive Electricians Portal FZCO
Электросхема подушек безопасности SRS AirBag (1 из 2) для Ford Freestar 2005 - Список элементов:
- (below driver's seat)
- (below passenger seat)
- (front of vehicle)
- (in body main harness, near breakout to g300)
- (in passenger's safety belt buckle)
- (in right "b" pillar)
- (left kick panel) g301
- (under driver's seat)
- (under passenger's seat)
- - air bag ind ground
- Air bag disable illum
- Breakout for restraints control module) s357
- C2280a
- C2280h
- C310b
- Can h
- Can l
- Computer data lines system
- Driver 1 side impact sensor
- Driver safety belt buckle switch (in driver's seat belt buckle)
- Driver seat position sensor
- Engaged when connector is disconnected from module shorting bars are connected between pins 1-2, 3-4, 5-6, 13-14, 15-16 on connector c310a, and pins 1-2, 3-4, 5-6, 7-8, 9-10, 21-22 on conn. c310b
- Forward crash sensor
- Fuse 10a
- G302 (right kick panel)
- Gnd
- Hot in start or run
- Ind ctrl c310a
- Iso
- Occupant classification sensor module
- Passenger 1 side impact sensor
- Passenger safety belt buckle switch
- Passenger safety belt retractor pretensioner (right of center console)
- Passenger safety belt tension sensor
- Power quarter window switch
- Pwr
- Red
- Red/pnk
- Restraints control module (under center console)
- S307
- Seat weight pressure sensor
- Shorting bar
- Shorting bars are
- Sig
- Sig rtn
- Smart junction box (sjb) (behind left side of dash)
- Tan/red
- Tone drv
- Vpwr
- Vref
Электросхема подушек безопасности SRS AirBag (2 из 2) для Ford Freestar 2005
Электросхема подушек безопасности SRS AirBag (2 из 2) для Ford Freestar 2005 - Список элементов:
- (left side of center console)
- (top of left "d" pillar)
- Air bag ind
- Air bag sliding contact (behind driver side of dash)
- Anti-theft system
- Bar shorting
- C218a
- C220a
- C2280a
- Driver 2 side impact sensor (left ``c" pillar)
- Driver air bag unit
- Driver safety belt retractor pretensioner
- Fuse 5a
- Hot in run or start
- Instrument cluster
- Left safety canopy module
- Left side air bag module (in driver's seat back rest)
- Micro- processor
- Nca
- Passenger 2 side impact sensor (right ``c" pillar)
- Passenger air bag module (on right side of dash)
- Red
- Red/pnk
- Right safety canopy module (top of right "d" pillar)
- Right side air bag module (in passenger's seat back rest)
- Safety belt ind
- Shorting bar
- Smart junction box (sjb) (behind left side of dash)
- Stage 1
- Stage 2
