Электросхемы ПРИВОД ЗЕРКАЛ Ford Freestar 2005

ПРИВОД ЗЕРКАЛ

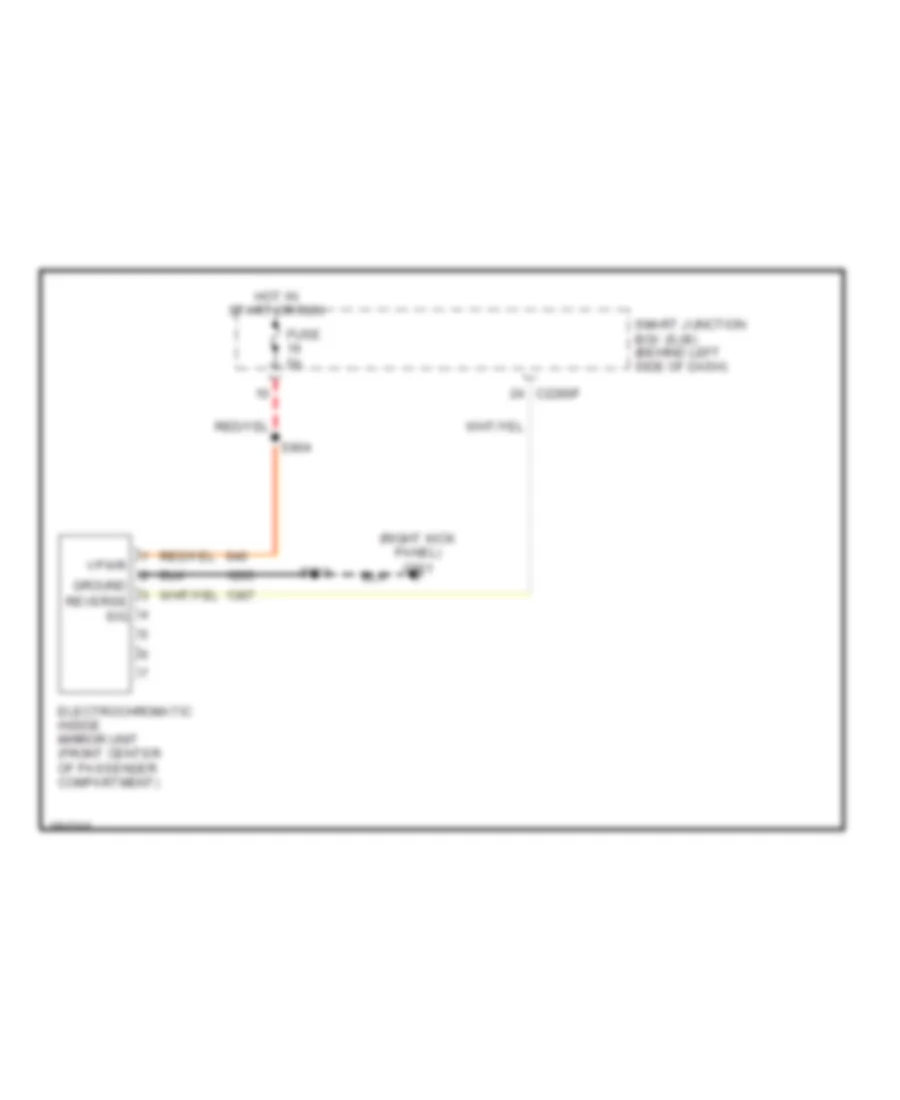

Электронная Схема Зеркала С функцией день/ночь для Ford Freestar 2005

Электронная Схема Зеркала С функцией деньночь для Ford Freestar 2005Download PDF file

Электронная Схема Зеркала С функцией день/ночь для Ford Freestar 2005 - Список элементов:

  • (right kick panel) g201
  • C2280f
  • Electrochromatic inside mirror unit (front center of passenger compartment)
  • Fuse 5a
  • Ground
  • Hot in start or run
  • Reverse sig
  • S903
  • S904
  • Smart junction box (sjb) (behind left side of dash)
  • Vpwr

Электросхема привода зеркал, С Горячие Сигнальные Зеркала для Ford Freestar 2005

Электросхема привода зеркал, С Горячие Сигнальные Зеркала для Ford Freestar 2005 - Список элементов:

  • C2280e
  • Defogger system
  • Down
  • Exterior lights system
  • Exterior rear view mirror switch
  • Fuse 5a
  • G201 (right kick panel)
  • Heater
  • Hot at all times
  • Interior lights system
  • Left
  • Left exterior rear view mirror
  • Left/ right
  • Mirror select
  • Pnk
  • Puddle lamp
  • Red
  • Right
  • Right exterior rear view mirror
  • S501
  • S600
  • Smart junction box (sjb) (behind left side of dash)
  • Turn signal
  • Up/ down

Электросхема привода зеркал, без Горячие Сигнальные Зеркала для Ford Freestar 2005

Электросхема привода зеркал, без Горячие Сигнальные Зеркала для Ford Freestar 2005 - Список элементов:

  • Down
  • Exterior rear view mirror switch
  • Fuse 5a
  • G201 (right kick panel)
  • Hot at all times
  • Interior lights system
  • Left
  • Left exterior rear view mirror
  • Left/ right
  • Mirror select
  • Nca
  • Right
  • Right exterior rear view mirror
  • S2280e
  • S501
  • Smart junction box (sjb) (behind left side of dash)
  • Up/ down m
