Электросхемы ПРИВОД ЗЕРКАЛ Ford Fusion SEL 2006

ПРИВОД ЗЕРКАЛ

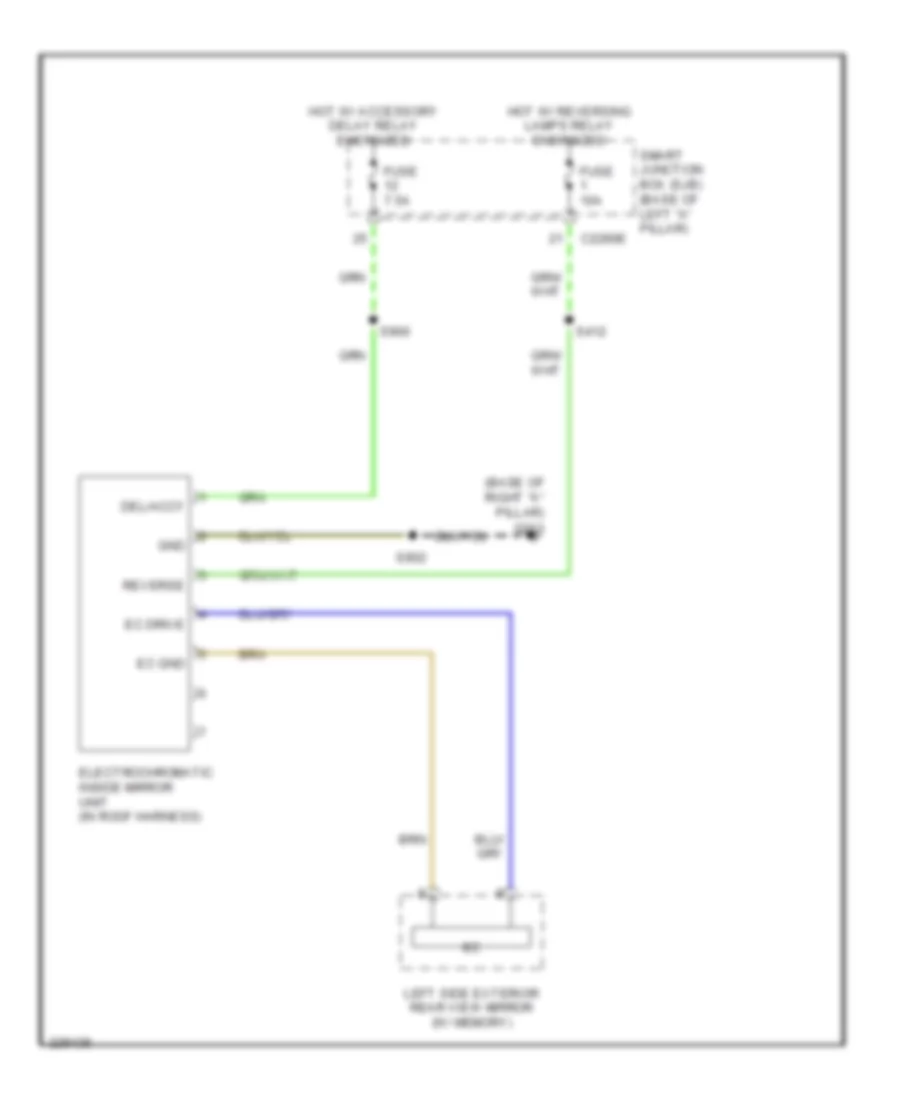

Электронная Схема Зеркала С функцией день/ночь для Ford Fusion SEL 2006

Электронная Схема Зеркала С функцией деньночь для Ford Fusion SEL 2006Download PDF file

Электронная Схема Зеркала С функцией день/ночь для Ford Fusion SEL 2006 - Список элементов:

  • (base of right "a" pillar)
  • C2280e
  • Del/accy
  • Ec drive
  • Ec gnd
  • Electrochromatic inside mirror unit (in roof harness)
  • Fuse 10a
  • Fuse 7.5a
  • G203
  • Gnd
  • Hot w/ accessory delay relay energized
  • Hot w/ reversing lamps relay energized
  • Left side exterior rear view mirror (w/ memory)
  • Reverse
  • S412
  • S900
  • S902
  • Smart junction box (sjb) (base of left "a" pillar)

Электросхема подогрева зеркал заднего вида для Ford Fusion SEL 2006

Электросхема подогрева зеркал заднего вида для Ford Fusion SEL 2006 - Список элементов:

  • (base of right "a" pillar) g203
  • (center of left floor pan) g300
  • C2280e
  • Defogger system
  • Down
  • Exterior rear view mirror switch
  • Fuse 7.5a
  • G300 (center of left floor pan)
  • Hot at all times
  • Interior lights system
  • Left
  • Left side exterior rear view mirror
  • Left/ right
  • Left/ right m
  • Right
  • Right side exterior rear view mirror
  • Smart junction box (sjb) (base of left "a" pillar)
  • Up/ down
  • Up/ down m

Электросхема привода зеркал для Ford Fusion SEL 2006

Электросхема привода зеркал для Ford Fusion SEL 2006 - Список элементов:

  • (in window regulator harness, near breakout to c505) s501
  • C2280e
  • Down
  • Exterior rear view mirror switch
  • Fuse 7.5a
  • G300 (center of left floor pan)
  • Hot at all times
  • Left
  • Left side exterior rear view mirror
  • Left/ right
  • Left/ right m
  • Right
  • Right side exterior rear view mirror
  • Smart junction box (sjb) (base of left "a" pillar)
  • Up/ down
  • Up/ down m
