AIR CONDITIONING – Chevrolet Suburban K2500 1999 – SYSTEM WIRING DIAGRAMS

AIR CONDITIONING


5.7L


AIR CONDITIONING – Chevrolet Suburban K2500 1999 – SYSTEM WIRING DIAGRAMS

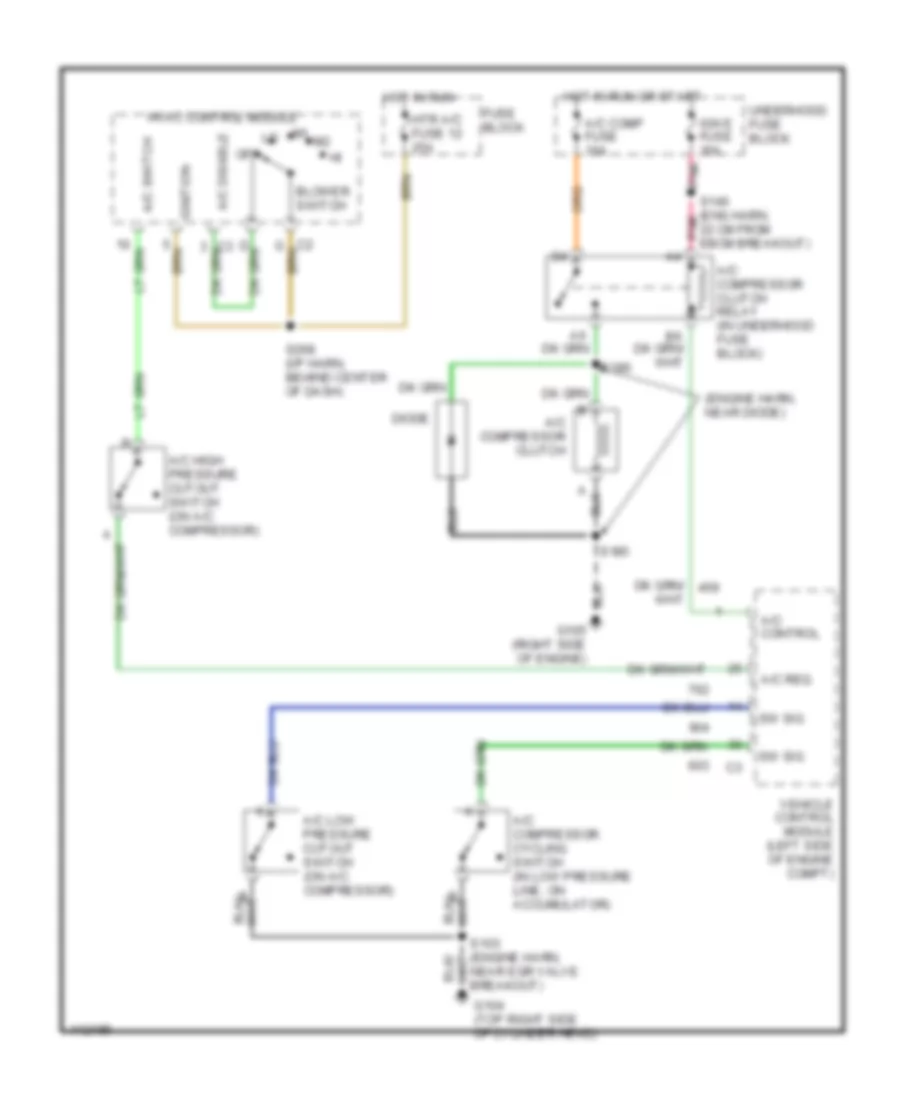

5.7L VIN R, Compressor Wiring Diagram


5.7L VIN R, Heater Wiring Diagram


5.7L VIN R, Heater Wiring Diagram, Auxiliary


5.7L VIN R, Manual A/C Wiring Diagram


5.7L VIN R, Manual A/C Wiring Diagram, Auxiliary (1 of 2)


5.7L VIN R, Manual A/C Wiring Diagram, Auxiliary (2 of 2)

6.5L



6.5L VIN F, Compressor Wiring Diagram


6.5L VIN F, Manual A/C Wiring Diagram


6.5L VIN F, Manual A/C Wiring Diagram, Auxiliary (1 of 2)


6.5L VIN F, Manual A/C Wiring Diagram, Auxiliary (2 of 2)
