Все схемы для электропроводки Oldsmobile Achieva S 1993 модели

АНТЕННА ПИТАНИЯ

Электросхема антенны для Oldsmobile Achieva S 1993

Электросхема антенны для Oldsmobile Achieva S 1993 - Список элементов:

• Antenna
• Antenna motor
• Antenna relay (right rear corner of luggage compartment)
• C c
• Down switch
• Fuse block
• G301 (under right front seat)
• Hot at all times
• Nca
• Nca antenna coax lead
• Pnk
• Pwr acc circuit breaker 30a
• Radio
• Radio on output
• Up switch

ВНУТРЕННЕЕ ОСВЕЩЕНИЕ

Электросхема подсветки (1 из 2) для Oldsmobile Achieva S 1993

Электросхема подсветки (1 из 2) для Oldsmobile Achieva S 1993 - Список элементов:

• 1995 vftc c
• 4-door
• Alarm fuse 15a
• Batt
• Cigar lighter
• Convenience center (left side of dash)
• Ctsy fuse 15a
• Fuse block (left side of dash)
• G202 (left side of steering column)
• G300 (under left front seat)
• G301 (under right front seat)
• Gages fuse 10a
• Gnd
• Hot at all times
• Hot in run, bulb test, or start
• I/p compartment light
• Ign
• Illuminated entry control output
• Inadvertent pwr ctrl
• Interior lts ctrl
• Interior switch
• Left courtesy light
• Left fnt dr opn in
• Left front door handle switch
• Left rear door jamb switch
• Luggage compartment light
• Multi-function alarm module
• Nca
• Off
• Only
• Panel dimmer switch
• Remote keyless module (left front of luggage compt)
• Right courtesy light
• Right fnt dr opn in
• Right front door handle switch
• Right rear door jamb switch
• To uplevel & base courtesy/reading lights (diagram 2 of 2)

Электросхема подсветки (2 из 2) для Oldsmobile Achieva S 1993

Электросхема подсветки (2 из 2) для Oldsmobile Achieva S 1993 - Список элементов:

• 1995 vftc c
• From courtesy lights circuit (diagram 1 of 2)
• Fuse block (left side of dash)
• G104 (rear of left front fender)
• G300 (under left front seat)
• Head
• Headlight switch
• Hot at all times
• Left header courtesy/ reading light
• Left header courtesy/ reading light switch
• Left rear quarter courtesy/ reading light
• Left rear quarter courtesy/ reading light switch
• Nca
• Off
• Park
• Power distribution system
• Red
• Right header courtesy/ reading light
• Right header courtesy/ reading light switch
• Right rear quarter courtesy/ reading light
• Right rear quarter courtesy/ reading light switch
• Tail lps fuse 20a
• Turn/hazard- headlight switch assembly
• Underhood light
• W/daytime running lights

Электросхема подсветки приборов для Oldsmobile Achieva S 1993

Электросхема подсветки приборов для Oldsmobile Achieva S 1993 - Список элементов:

• 8-bulbs
• Active suspension control switch
• Ashtray light
• C 1995 vftc
• Dimmer switch
• Electronic prndl control module
• Fuse block (behind dash, left of steering column)
• Fuse block (behind dash, left of steering column)
• G112 (lower left front of engine compartment, on transaxle stud)
• G202 (left side of steering column)
• Head
• Headlight switch
• Heater-a/c & rear defogger control assembly
• Hot at all times
• Indicators
• Inst lps fuse 5a
• Instrument cluster
• Lamp dimmer module (right side of steering column bracket)
• Off
• Panel dimmer switch
• Park
• Power distribution system
• Radio
• Rear defogger
• Tail lps fuse 20a
• Turn/hazard- headlight switch assembly
• W/daytime running lights
• W/ride control

Звуковой сигнал Гудок

Электросхема звукового сигнал Гудка для Oldsmobile Achieva S 1993

Электросхема звукового сигнал Гудка для Oldsmobile Achieva S 1993 - Список элементов:

• Convenience center (left side of i/p)
• Fuse block (left side of i/p)
• Horn fuse 15a
• Horn relay
• Horn switch
• Hot at all times
• Left horn
• Right horn
• Slip ring
• Turn/hazard- headlight switch assembly

Магнитола Мультимедия

Электросхемы магнитолы, UM6, U1A и UW6 для Oldsmobile Achieva S 1993

Электросхемы магнитолы, UM6, U1A и UW6 для Oldsmobile Achieva S 1993 - Список элементов:

• Antenna
• Antenna input
• Battery input
• Convenience center
• Display dim signal
• Fuse block
• G204 (left side of steering column)
• Ground
• Hot in acc or run
• Ignition power input
• Interior lights system
• Left front +
• Left front -
• Left front speaker
• Left rear +
• Left rear -
• Left rear speaker
• Multi- function alarm module
• Nca
• Pnk
• Power antenna
• Radio
• Rdo ign fuse 10a
• Right front +
• Right front -
• Right front speaker
• Right rear +
• Right rear -
• Right rear speaker
• Tan

Электросхемы магнитолы, UM7 для Oldsmobile Achieva S 1993

Электросхемы магнитолы, UM7 для Oldsmobile Achieva S 1993 - Список элементов:

• Antenna
• Antenna input
• Battery input
• Convenience center
• Display dim signal
• Fuse block (left side of i/p)
• G204 (bottom of steering column)
• Ground
• Hot in acc or run
• Ignition power input
• Interior lights system
• Left front +
• Left front -
• Left front speaker
• Left rear +
• Left rear -
• Left rear speaker
• Multi- function alarm module
• Pnk
• Power antenna
• Radio
• Rdo ign fuse 10a
• Right front +
• Right front -
• Right front speaker
• Right rear +
• Right rear -
• Right rear speaker
• Tan

Подогрев стекол и зеркал

Электросхема подогрева стекол и зеркал, кроме спорта для Oldsmobile Achieva S 1993

Электросхема подогрева стекол и зеркал, кроме спорта для Oldsmobile Achieva S 1993 - Список элементов:

• (1993 0nly)
• (l4 vin 3, a & d)
• (v6 vin n)
• C2 b11
• C2 b8
• Engine control module (right side of i/p)
• Fuse 10a
• Fuse block (left side of i/p)
• G204 (behind i/p, left side of steering column bracket)
• G301 (below right front seat)
• Gages
• Heater- a/c & rear defogger control assembly
• Hot at all times
• Hot in run, bulb
• Interior lights system
• Nca
• Off
• On indicator
• On/off momentary switch
• Panel lights
• Pwr acc circuit breaker 30a
• Rear defogger
• Rear defogger time relay (left side of i/p) b
• Solid state
• Test or start
• Timer

Электросхема подогрева стекол и зеркал, спорт для Oldsmobile Achieva S 1993

Электросхема подогрева стекол и зеркал, спорт для Oldsmobile Achieva S 1993 - Список элементов:

• (left side of i/p,
• (top of center rear shelf)
• (v6 vin n) (1993 l4 vin 3)
• Antenna/rear defogger module
• B11 b8
• C2 c2
• Column bracket)
• Electronic amplifier
• Engine control module (at right shroud)
• Fuse block (left side of i/p)
• G204
• Gages fuse 10 a
• Gnd
• Heater- a/c & rear defogger control assembly
• Hot at all times
• Hot in run, bulb test or start
• Ign
• Interior lights system
• Left of steering
• Nca
• Pnk
• Pwr acc circuit breaker 30 a
• Rear defogger on input
• Rear defogger switch
• Rear defogger timer relay (left side of i/p right of steering column)
• Rear defogger/antenna
• Sound system
• Speed input
• Timer
• Vehicle speed signal

ПРИВОД ЗЕРКАЛ

Электросхема привода зеркал для Oldsmobile Achieva S 1993

Электросхема привода зеркал для Oldsmobile Achieva S 1993 - Список элементов:

• (under right front seat)
• B nca
• C nca
• Ctsy fuse 15a
• Down
• Drive unit
• Fuse block
• G301
• Hot at all times
• Left
• Left outside mirror
• Mirror control switch
• Mirror select switch
• Nca
• Outside mirror switch
• Right
• Right outside mirror
• Up/down motor

ПРИВОД СТЕКЛОПОДЪЕМНИКОВ

Электросхема стеклоподъемников, 2 двери для Oldsmobile Achieva S 1993

Электросхема стеклоподъемников, 2 двери для Oldsmobile Achieva S 1993 - Список элементов:

• (under left front seat) g300
• Buick
• Current sense input
• Down input
• Fuse block
• Hot in run
• Left front power window motor
• Left window
• Master switch assembly
• Olds
• Pnk
• Power
• Power window control module (behind i/p, at steering column) (1993) (center of left front door) (1992)
• Pwr wdo circuit breaker 30a
• Relay
• Relay control
• Right front power window motor
• Right front window switch
• Right window
• Solid state
• Solid state timer & control unit
• Tan
• Up-stop input

Электросхема стеклоподъемников, 4 двери для Oldsmobile Achieva S 1993

Электросхема стеклоподъемников, 4 двери для Oldsmobile Achieva S 1993 - Список элементов:

• Buick
• Current sense input
• Down input
• Fuse block
• G300 (under left front seat)
• Hot in run
• Left front power window motor
• Left front window
• Left rear power window motor
• Left rear window
• Left rear window switch
• Master switch assembly
• Olds
• Passenger window lock out switch
• Pnk
• Power
• Power window control module (behind i/p, at steering column) (1993) (center of left front door) (1992)
• Pwr wdo circuit breaker 30a
• Relay
• Relay control
• Right front power window motor
• Right front window
• Right front window switch
• Right rear power window motor
• Right rear window
• Right rear window switch
• Solid state
• Solid state timer & control unit
• Tan
• Up stop input

СИСТЕМА ОХЛАЖДЕНИЯ

Электросхема системы охлаждения для Oldsmobile Achieva S 1993

Электросхема системы охлаждения для Oldsmobile Achieva S 1993 - Список элементов:

• (except vin n)
• (vin n)
• Air conditioning system
• Coolant fan (center front of dash, on relay bracket)
• Coolant fan relay (center front of dash, on relay bracket)
• Coolant temperature sensor (left rear of of engine) (right side of engine)
• D12 c9
• E16
• Engine control module (behind right side of i/p)
• Engine controls system
• G110 (left front of engine)
• Hot at all times
• Red

СИСТЕМЫ СИДЕНИЙ

Электросхема привода сидений с 6 путями для Oldsmobile Achieva S 1993

Электросхема привода сидений с 6 путями для Oldsmobile Achieva S 1993 - Список элементов:

• (1990-91)
• (1992-93)
• 1995 vftc c
• Back
• Down
• Entire seat
• Forward-back motor
• Front height
• Front height motor
• Fuse block
• Fwd
• G202 (behind left side of i/p)
• G300 (below left front seat)
• Hot at all times
• Pwr acc circuit breaker 30a
• Rear height
• Rear height motor
• Seat switch
• Tan

Стартер Генератор

Электросхема Генератора для Oldsmobile Achieva S 1993

Электросхема Генератора для Oldsmobile Achieva S 1993 - Список элементов:

• (1990-91) (1992-93)
• Alternator
• Bat
• Battery
• Ecm-rlys fuse 10a 15a
• For pin designation refer to instrument cluster system
• Fuse block (behind left
• Fusible link c (16 ga- rust)
• G100 (left front of engine compartment, on inner fender panel)
• G125 (left front of engine)
• Gages fuse 10a
• Hot in run, bulb test or start
• Instrument cluster
• Red
• Side of i/p)
• Volts indicator

Электросхема стартера для Oldsmobile Achieva S 1993

Электросхема стартера для Oldsmobile Achieva S 1993 - Список элементов:

• (not used)
• 1992-93 except pontiac
• A/t
• Accy
• Battery
• Bulb test
• Clutch start switch (below clutch pedal support)
• Door locks system (keyless entry)
• G100 (left front of engine compartment, on inner fender panel)
• G125 (left front of engine)
• Hot at all times
• Ignition switch
• Lock
• M/t
• Nca
• Off
• Power distribution system
• Run
• Start
• Starter motor
• Starter solenoid
• Transaxle position switch (top left rear of transaxle)

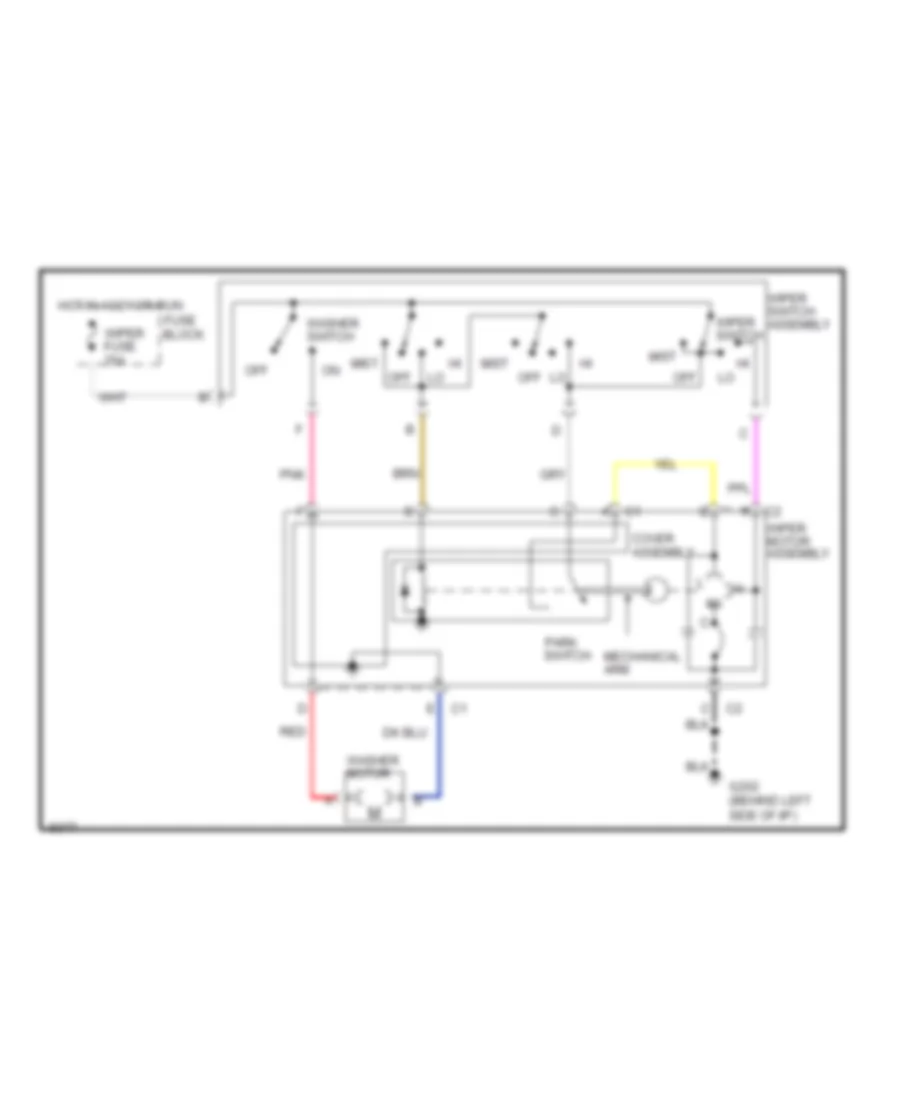

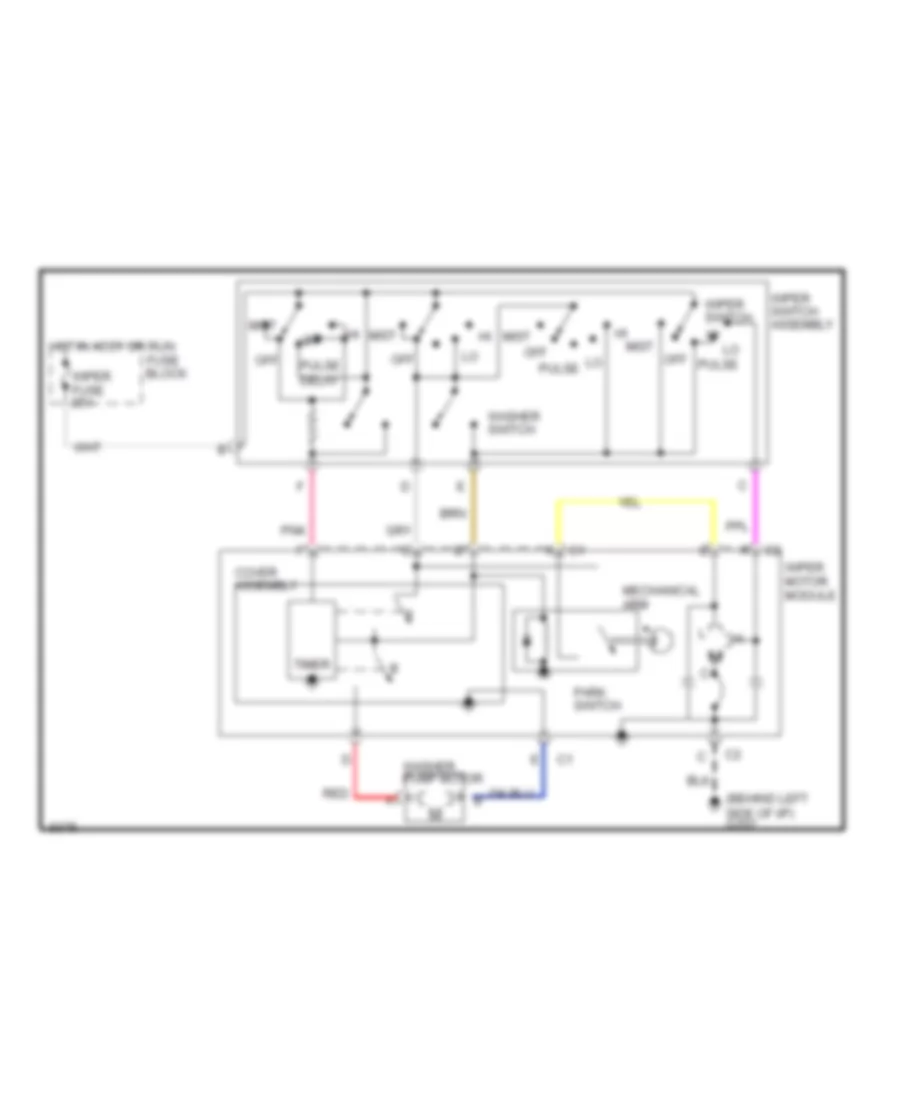

Стеклоочистители и Стеклоомыватели Дворники

Электросхема стеклоочистителя, дворников и омывателя С 2 скоростями для Oldsmobile Achieva S 1993

Электросхема стеклоочистителя, дворников и омывателя С 2 скоростями для Oldsmobile Achieva S 1993 - Список элементов:

• Cover assembly
• Fuse block
• G202 (behind left side of i/p)
• Hot in accy or run
• Mechanical arm
• Mist
• Off
• Park switch
• Pnk
• Red
• Washer motor
• Washer switch
• Wiper fuse 25a
• Wiper motor assembly
• Wiper switch
• Wiper switch assembly

Электросхема стеклоочистителя, дворников и омывателя Интервала для Oldsmobile Achieva S 1993

Электросхема стеклоочистителя, дворников и омывателя Интервала для Oldsmobile Achieva S 1993 - Список элементов:

• (behind left side of i/p) g202
• Cover assembly
• Fuse block
• Hot in accy or run
• Mechanical arm
• Mist
• Off
• Park switch
• Pnk
• Pulse
• Pulse delay
• Red
• Timer
• Washer pump motor
• Washer switch
• Wiper fuse 25a
• Wiper motor module
• Wiper switch
• Wiper switch assembly

ЦЕНТРАЛЬНЫЙ ЗАМОК

автоматическая дверь захватывает схему для Oldsmobile Achieva S 1993

автоматическая дверь захватывает схему для Oldsmobile Achieva S 1993 - Список элементов:

• (buick)
• (olds)
• (v6 vin n) (l4 vin d, a & 3)
• A/t
• Automatic door lock control
• Automatic door lock relay (left side of i/p, near shroud)
• B11 b8
• Buick & olds
• C2 c2
• Ctsy fuse 15a
• Dr lk fuse 20a
• Electronic prndl control module & low oil buffer
• Electronic prndl control module (in console, at gear selector)
• Engine control module (right side of i/p)
• Fuse block (left side of i/p)
• G300 (under left front seat)
• G301 (under right front seat)
• Hot at all times
• Instrument cluster
• Left door lock motor
• Left door lock switch
• Left front door handle switch
• Left front door open input
• Left rear door lock motor (4 door)
• Lock
• Lock relay
• Multi- function alarm module (in convenience center)
• Nca
• Park/ neutral input
• Pont
• Right door lock motor
• Right door lock switch
• Right front door handle switch
• Right front door open input
• Right rear door lock motor (4 door)
• Tan
• Unlock
• Unlock relay
• Vehicle speed input

Электросхема системы без ключевого доступа для Oldsmobile Achieva S 1993

Электросхема системы без ключевого доступа для Oldsmobile Achieva S 1993 - Список элементов:

• (left rear luggage compartment) program connector
• (or 60)
• 10a
• 15a
• 20a
• 4 door only
• A/t
• Antenna
• Auto door lock relay (left side of i/p, attached to upper i/p brace)
• Automatic door lock lock control
• Battery
• Clk-cig fuse
• Convenience center (left side of i/p, above fuse box)
• Ctsy fuse
• Dr lk fuse
• Fuse block
• G300 (under left front seat)
• Gages fuse
• Ground
• Hot at all times
• Hot in run, bulb test or start
• Ignition
• Illuminated entry
• Interior lights system
• Left front door lock motor
• Left front door lock switch
• Left rear door lock motor
• Lock
• Lock all doors
• Lock relay
• Luggage compartment lid release solenoid
• M/t
• Multi- function alarm module
• Nca
• Parasitic power control (switched battery)
• Program input
• Pwr acc circuit breaker 30a
• Remote keyless entry module (left front of luggage compartment, above wheelhouse)
• Right front door lock motor
• Right front door lock switch
• Right rear door lock motor
• Rke fuse 5a
• Starter
• Starter solenoid
• Tan
• Transaxle position switch (closed in park or neutral) (top left rear of transaxle)
• Transmitter in
• Trunk lid enable
• Trunk lid release
• Unlk all doors
• Unlock
• Unlock driver's door
• Unlock relay
