Car Wiring Diagrams

Все схемы для электропроводки Oldsmobile Cutlass Cruiser S 1991 модели

АНТЕННА ПИТАНИЯ


Электросхема антенны для Oldsmobile Cutlass Cruiser S 1991

Электросхема антенны для Oldsmobile Cutlass Cruiser S 1991

БАГАЖНИК ЗАДНЯЯ ДВЕРЬ ЛЮЧОК ТОПЛИВНОГО БАКА



Электросхема привода багажника и лючка топливного бака для Oldsmobile Cutlass Cruiser S 1991

Звуковой сигнал Гудок



Электросхема звукового сигнал Гудка для Oldsmobile Cutlass Cruiser S 1991

Магнитола Мультимедия



Электросхемы магнитолы для Oldsmobile Cutlass Cruiser S 1991

Подогрев стекол и зеркал



Электросхема подогрева стекол и зеркал для Oldsmobile Cutlass Cruiser S 1991

ПРИВОД СТЕКЛОПОДЪЕМНИКОВ



Электросхема стеклоподъемников, 4 двери для Oldsmobile Cutlass Cruiser S 1991

СИСТЕМА ОХЛАЖДЕНИЯ


2.5L



2.5L (VIN R), Электросхема системы охлаждения для Oldsmobile Cutlass Cruiser S 1991

3.3L



3.3L (VIN N), Электросхема системы охлаждения для Oldsmobile Cutlass Cruiser S 1991

СИСТЕМЫ СИДЕНИЙ



Электросхема привода сидений с 6 путями для Oldsmobile Cutlass Cruiser S 1991


схема глубокого кресла для Oldsmobile Cutlass Cruiser S 1991

Стартер Генератор



Электросхема Генератора для Oldsmobile Cutlass Cruiser S 1991


Электросхема стартера для Oldsmobile Cutlass Cruiser S 1991

Стеклоочистители и Стеклоомыватели Дворники

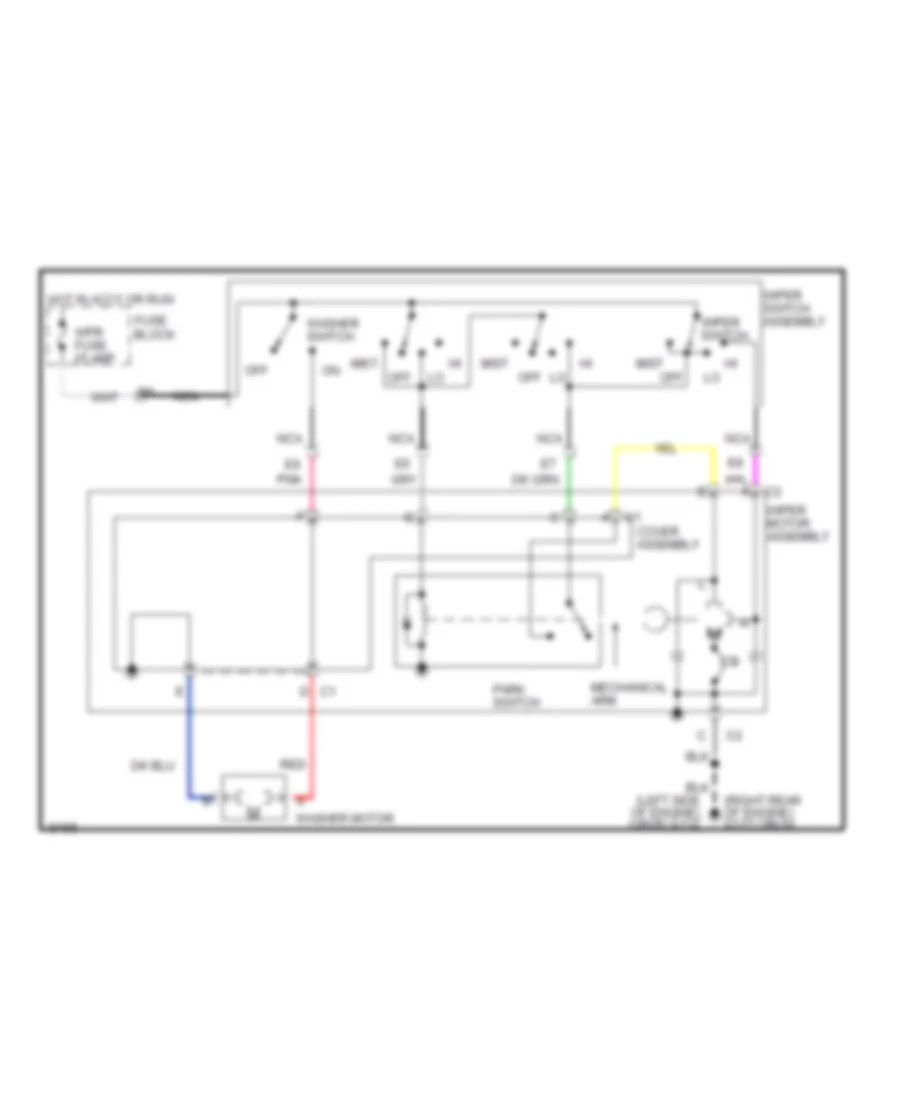

Электросхема стеклоочистителя, дворников и омывателя С 2 скоростями для Oldsmobile Cutlass Cruiser S 1991

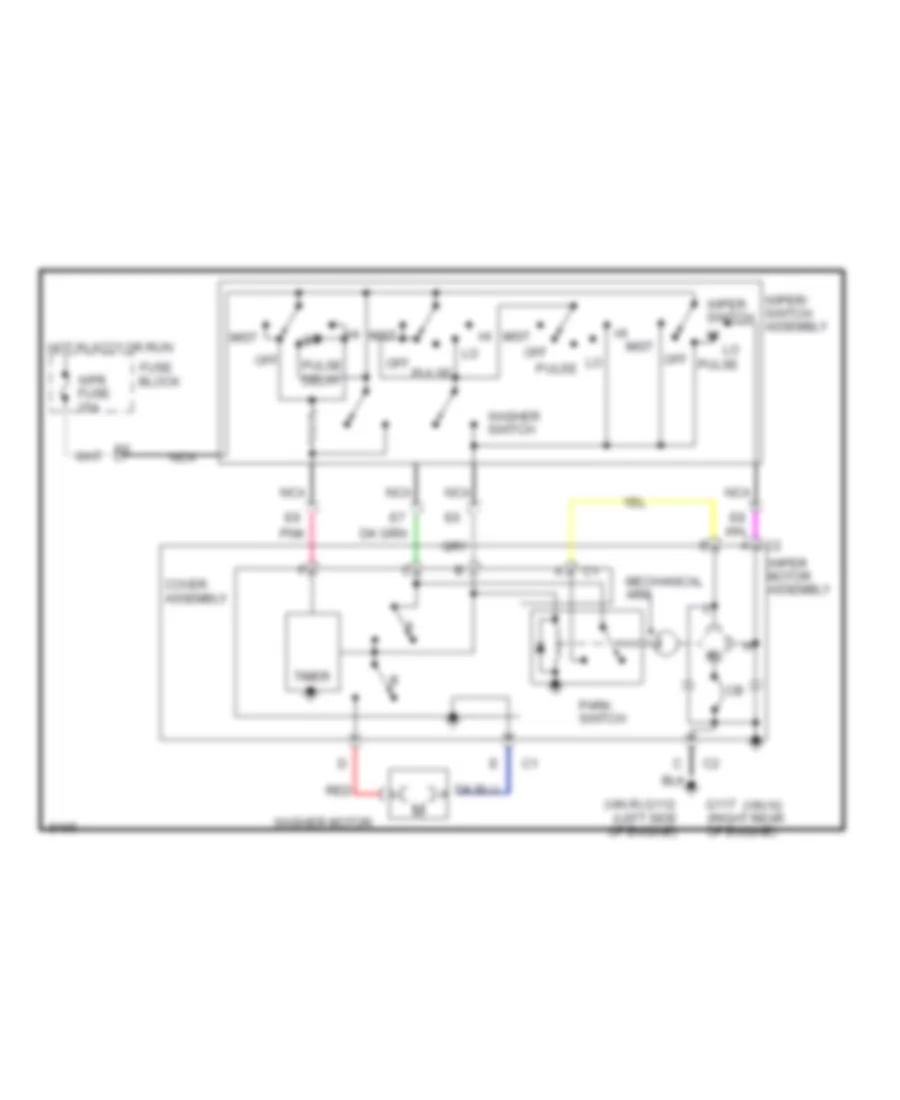

Электросхема стеклоочистителя, дворников и омывателя Интервала для Oldsmobile Cutlass Cruiser S 1991

ЦЕНТРАЛЬНЫЙ ЗАМОК



Электросхема центрального замка для Oldsmobile Cutlass Cruiser S 1991


Электросхема системы без ключевого доступа для Oldsmobile Cutlass Cruiser S 1991
