VW THE BEETLE 2004 – 1,9 л – дизельный двигатель с турбиной (DFI)/66 кВт, двигатель ALH . Электросхемы, Распиновки, Расположения элементов

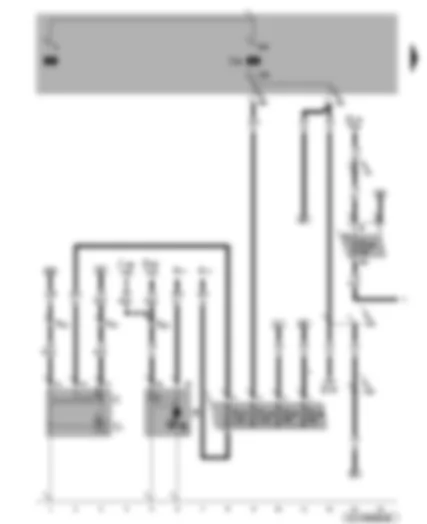

Электросхемa VW THE BEETLE 2004 - АКБ - стартер - генератор - регулятор напряжения



Электросхемa  VW THE BEETLE 2004 - АКБ - стартер - генератор - регулятор напряжения
AАКБ
BСтартер
CГенератор
C1Регулятор напряжения
DВыключатель зажигания и стартера
J59Реле разгрузки контакта X
J226Реле блокировки стартера и фонарей заднего хода
S162Предохранитель 1 (30) в блоке предохранителей
S163Предохранитель 2 (30) в блоке предохранителей
S176Предохранитель 4 (30) в блоке предохранителей
S177Предохранитель 5 (30) в блоке предохранителей
S229Предохранитель 29 в блоке предохранителей
T4Разъём, 4-контактный, слева в моторном отсеке
T6Разъём, 6-контактный, коричневый, за передней панелью слева
T8Разъём, 8-контактный, -D-
T9Разъём, 9-контактный
   500 Резьбовое соединение 1 (30) на блоке реле
   501 Резьбовое соединение 2 (30) на блоке реле
   A2 Плюсовое соединение (15) в жгуте проводов комбинации приборов и органов управления
   A32 Плюсовое соединение (30) в жгуте проводов комбинации приборов и органов управления
   A52 Плюсовое соединение (30) в жгуте проводов комбинации приборов и органов управления (KTW)
*Только для а/м с МКП
---только для а/м с АКП

Электросхемa VW THE BEETLE 2004 - Выключатель режима интенсивного разгона (Kick-Down) - выключатель холостого хода - датчик положения педали акселератора - блок управления системы впрыска дизельного двигателя - реле свечей накаливания



F8Выключатель Kick-Down
F60Выключатель холостого хода
G79Датчик положения педали акселератора
J248Блок управления системы впрыска дизельного двигателя
J52Реле свечей накаливания (180)
Q6Свечи накаливания для двигателя
T4kРазъём 4-контактный
T6Разъём, 6-контактный, коричневый, за передней панелью слева
T6aРазъём 6-контактный
T10cРазъём, 10-контактный, синий, за передней панелью слева
T11Разъём, 11-контактный
T121Разъем, 121-контактный, на блоке управления системы впрыска дизельного двигателя DFI
   608 Точка соединения с массой в центре водоотводящего короба
   A104 Плюсовое соединение 2 (15) в жгуте проводов комбинации приборов и органов управления

Электросхемa VW THE BEETLE 2004 - Датчик указателя температуры охлаждающей жидкости - датчик числа оборотов двигателя - датчик давления наддува - блок управления системы впрыска дизельного двигателя



E35Селектор ретардера
G2Датчик температуры охлаждающей жидкости
G28Датчик числа оборотов двигателя
G31Датчик давления наддува
G62Датчик температуры охлаждающей жидкости
G70Расходомер воздуха
J217Блок управления автоматической коробки передач
J248Блок управления системы впрыска дизельного двигателя
J293Блок управления вентилятора радиатора
T3Разъём, 3-контактный, на двигателе спереди
T10Разъём, 10-контактный, белый, за передней панелью слева
T10aРазъём, 10-контактный, оранжевый, за передней панелью слева
T10cРазъём, 10-контактный, синий, за передней панелью слева
T10jРазъём, 10-контактный
T14Разъём, 14-контактный, в водоотводящем коробе
T14aРазъём, 14-контактный, на -J293-
T68Разъём, 68-контактный, на J217
T121Разъём, 121-контактный, на блоке управления системы впрыска дизельного двигателя
   200 Соединение с массой (экранирование) в жгуте проводов моторного отсека
   L9 Соединение 1 в жгуте проводов климатической установки
*Сигнал для электромагнитной муфты компрессора климатической установки от блока управления двигателя/J248
**Сигнал для климатической установки от -E35-
***только для а/м с МКП
---только для а/м с АКП

Электросхемa VW THE BEETLE 2004 - Датчик хода иглы - датчик температуры топлива - датчик регулятора цикловой подачи ТНВД - блок управления системы впрыска дизельного двигателя - регулятор цикловой подачи ТНВД



G80Датчик хода иглы форсунки
G81Датчик температуры топлива
G149Датчик регулятора цикловой подачи топливного насоса
J104Блок управления ABS
J217Блок управления автоматической коробки передач
J248Блок управления системы впрыска дизельного двигателя
N146Регулятор цикловой подачи топливного насоса
T2aРазъём, 2-контактный, на двигателе спереди
T10Разъём, 10-контактный, белый, за передней панелью слева
T10fРазъём, 10-контактный, на двигателе спереди
T47Разъём, 47-контактный
T68Разъём, 68-контактный
T121Разъём, 121-контактный, на блоке управления системы впрыска дизельного двигателя
   200 Соединение с массой (экранирование) в жгуте проводов моторного отсека
   A121 Соединение (провод High шины) в жгуте проводов комбинации приборов и органов управления
   A122 Соединение (провод Low шины) в жгуте проводов комбинации приборов и органов управления
   F25 Соединение 1 в жгуте проводов системы впрыска дизельного двигателя
---только для а/м с АКП

Электросхемa VW THE BEETLE 2004 - Блок управления системы впрыска дизельного двигателя - реле электропитания клеммы 30 - переключающий клапан воздушной заслонки - клапан отключения подачи топлива - электромагнитный клапан ограничения давления наддува



E1- переключатель освещения
J248Блок управления системы впрыска дизельного двигателя
J317Реле электропитания клеммы 30
N18Клапан рециркуляции отработавших газов
N75Электромагнитный клапан ограничения давления наддува
N108Клапан регулирования момента впрыска
N109Клапан отключения подачи топлива
N239Переключающий клапан воздушной заслонки
S234Предохранитель в блоке предохранителей
S237Предохранитель в блоке предохранителей
T6Разъём, 6-контактный, коричневый, за передней панелью слева
T10Разъём, 10-контактный, белый, за передней панелью слева
T10aРазъём, 10-контактный, оранжевый, за передней панелью слева
T10cРазъём, 10-контактный, синий, за передней панелью слева
T10fРазъём, 10-контактный, чёрный, спереди в моторном отсеке
T14Разъём, 14-контактный, в водоотводящем коробе
   T121 Разъём, 12-контактный, на блоке управления системы впрыска дизельного двигателя
   A80 Соединение 1 (Х) в жгуте проводов комбинации приборов и органов управления
   B147 Плюсовое соединение 2 (87) в жгуте проводов салона
   E30 Соединение (87а) в жгуте проводов двигателя

Электросхемa VW THE BEETLE 2004 - Клавиша установки (SET) круиз-контроля - переключатель управления круиз-контролем - выключатель стоп-сигналов - выключатель педали сцепления - выключатель педали тормоза для круиз-контроля



E45Переключатель управления круиз-контролем
E227Клавиша установки (SET) круиз-контроля
FВыключатель стоп-сигналов
F36Выключатель педали сцепления
F47Выключатель педали тормоза для круиз-контроля/системы впрыска дизельного двигателя
J248Блок управления системы впрыска дизельного двигателя
S13Предохранитель 13 в блоке реле и предохранителей
T10Разъём, 10-контактный, белый, за передней панелью слева
T10bРазъём, 10-контактный, чёрный, рядом с рулевой колонкой
T10hРазъём, 10-контактный, чёрный, за передней панелью слева
T121Разъём, 121-контактный, на блоке управления системы впрыска дизельного двигателя
   A18 Соединение (54) в жгуте проводов комбинации приборов и органов управления
   A100 Соединение 2 (87) в жгуте проводов комбинации приборов и органов управления
*только для а/м с МКП

Электросхемa VW THE BEETLE 2004 - Блок управления системы впрыска дизельного двигателя - реле малой мощности нагрева - реле большой мощности нагрева - нагревательные элементы для подогрева ОЖ



J248Блок управления системы впрыска дизельного двигателя
J359Реле малой мощности нагрева *
J360Реле большой мощности нагрева *
N79Нагревательный элемент системы вентиляции картера
Q7Нагревательные элементы для подогрева ОЖ
T6Разъём, 6-контактный, коричневый, за передней панелью слева
T10aРазъём, 10-контактный, оранжевый, за передней панелью слева
T121Разъём, 121-контактный, на блоке управления системы впрыска дизельного двигателя
   156 Соединение с массой в жгуте проводов системы непосредственного впрыска дизельного двигателя
   607 Точка соединения с массой в водоотводящем коробе слева
   A27 Соединение (сигнал скорости) в жгуте проводов передней панели
   D50 Плюсовое соединение (30) в жгуте проводов моторного отсека
   D74 Соединение (86) в жгуте проводов моторного отсека
   D98 Соединение (свечи накаливания) в жгуте проводов моторного отсека
   L32 Соединение 1 в жгуте проводов отопителя
*только для а/м с МКП
**Автомобили с нагревательным элементом (PTC) и автоматической коробкой передач
1)в защитном корпусе для реле, чёрный, бачок для тормозной жидкости слева, в моторном отсеке

Электросхемa VW THE BEETLE 2004 - Датчик уровня топлива - датчик сигнализатора низкого уровня охлаждающей жидкости



GДатчик уровня топлива
G32Датчик сигнализатора низкого уровня охлаждающей жидкости
S5Предохранитель 5 в блоке реле и предохранителей
S7Предохранитель 7 в блоке реле и предохранителей
S232Предохранитель 32 в блоке предохранителей
S243Предохранитель 43 в блоке предохранителей
T6Разъём, 6-контактный, коричневый, за передней панелью слева
T14Разъём, 14-контактный, в водоотводящем коробе
   269 Соединение с массой (масса датчика) 1 в жгуте проводов комбинации приборов и органов управления
   316 Соединение с массой (масса датчика 2) в жгуте проводов двигателя
   A20 Соединение (15a) в жгуте проводов комбинации приборов и органов управления
   A99 Соединение 1 (87) в жгуте проводов комбинации приборов и органов управления
   A185 Соединение (сигнализатор низкого уровня ОЖ) в жгуте проводов комбинации приборов и органов управления
   B147 Плюсовое соединение 2 (87) в жгуте проводов салона

Электросхемa VW THE BEETLE 2004 - Датчик давления масла - датчик скорости - предупреждающий зуммер контроля давления масла - блок управления комбинации приборов - блок управления комбинации приборов - контрольная лампа генератора - контрольная лампа давления масла



F1Датчик давления масла
G22Датчик скорости
H11Предупреждающий зуммер контроля давления масла
J285Блок управления комбинации приборов
K2Контрольная лампа генератора
K3Контрольная лампа давления масла
K28Контрольная лампа температуры ОЖ и сигнализатора низкого уровня ОЖ
K29Контрольная лампа работы системы предварительного накаливания
T14Разъём, 14-контактный, в водоотводящем коробе
T32Разъём, 32-контактный, синий, на комбинации приборов
T32aРазъём, 32-контактный, зелёный, на комбинации приборов
   607 Точка соединения с массой в водоотводящем коробе слева
   B135 Соединение 1 (15а) в жгуте проводов салона

Электросхемa VW THE BEETLE 2004 - Указатель уровня топлива - указатель температуры ОЖ - тахометр - лампа check engine - контрольная лампа резервного запаса топлива



G1Указатель уровня топлива
G3Датчик температуры охлаждающей жидкости
G5Тахометр
J285Блок управления комбинации приборов
K83Лампа check engine
K105Контрольная лампа резервного запаса топлива
T32Разъём, 32-контактный, синий, на комбинации приборов
   A27 Соединение (сигнал скорости) в жгуте проводов передней панели


VW THE BEETLE 2004 Схема мест установки реле, Мексика

Схема мест установки реле, Мексика

1 -  Реле в блоке реле
q   Расположение реле → Страница 802/2
1 -  Реле в дополнительном блоке реле с 13 гнёздами над основным блоком реле
q   Расположение реле → Страница 802/3
2 -  Реле в защитном корпусе
q   Защитный корпус для реле, бачок для тормозной жидкости слева, в моторном отсеке
q   Расположение реле, с 2003 модельного года до 2005 модельного года ⇒ стр. 802/6
q   Расположение реле, с 2006 модельного года → Страница 802/3
3 -  Дополнительный блок реле
q   по центру водоотводящего короба
q   Только а/м с двигателями 1,9 л BEW
q   Места установки реле ⇒ стр. 802/7



Beetle Месторасположение №  802 / 2

Расположение реле в блоке реле
1 -  Реле двухтонового звукового сигнала -J4- (53)
2 -  Реле разгрузки контакта X -J59- (100), (213)
3 -  не используется
4 -  Реле топливного насоса -J17- (409)
q   а/м с двигателями 1,8 л, AWV, AWP, BKF, BNU
q   а/м с двигателями 2,0 л, AVH, AZG, BEV, BHP, CBPA
q   а/м с двигателями 2,5 л, BPR, BPS
5 -  Реле прерывистого режима работы стеклоомывателя/стеклоочистителя -J31- (377), (192), (389)
  Примечание:
в скобках после наименования узла приведён указанный на корпусе номер.



Beetle Месторасположение №  802 / 3



VW THE BEETLE 2004 Расположение реле в дополнительном блоке реле с 13 гнёздами над основным блоком реле

Расположение реле в дополнительном блоке реле с 13 гнёздами над основным блоком реле
1 -  Реле блокировки стартера, датчик педали сцепления -J434- (449)
q   с июля 2005 года
q   только для а/м с МКП
q   Только а/м с двигателями 2,5 л BPS (ULEV)
2 -  не используется
3 -  Реле фонарей заднего хода -J219- (53)
q   Только для а/м с КП DSG 02E
4 -  Реле противотуманных фар -J5- (53)
q   только для а/м с противотуманными фарами
4 -  Реле блокировки стартера -J207- (465)
q   с июля 2005 года
q   только для а/м с МКП
q   Только а/м с двигателями 2,5 л BPR (SULEV)
5 -  Реле топливного насоса -J17- (53)
q   Только а/м с двигателями 1,9 л BEW, с июля 2005 года (2006 модельный год)
  Примечание:
в скобках после наименования узла приведён указанный на корпусе номер.



Beetle Месторасположение №  802 / 4



VW THE BEETLE 2004 Расположение реле в дополнительном блоке реле с 13 гнёздами над основным блоком реле

Расположение реле в дополнительном блоке реле с 13 гнёздами над основным блоком реле
6 -  не используется
7 -  Переключающее реле системы освещения для движения в дневное время -J89- (173)
q   Только для а/м с системой освещения для движения в дневное время
8 -  Реле обогрева наружных зеркал -J99- (53)
q   только США/Канада
q   только для а/м с МКП
9 -  Реле сирены сигнализации -J641-
q   только для а/м с Telematik
  Примечание:
в скобках после наименования узла приведён указанный на корпусе номер.



Beetle Месторасположение №  802 / 5

10 -  Реле световой сигнализации (указатели поворота) охранной сигнализации -J237-
q   только для а/м с Telematik
10 -  Реле вентилятора радиатора (скорость 3) -J135- (100)
q   а/м с двигателями 1,8 л, AWV, AWP, BKF, BNU
10 -  Реле топливного насоса -J17- (53)
q   а/м с двигателями 1,9 л BEW, с 2004 модельного года до 2005 модельного года
10 -  Реле насоса вторичного воздуха -J299- (100)
q   а/м с двигателями 2,5 л, BPR, BPS
10 -  Реле малой мощности нагрева -J359- (100)
q   а/м с двигателями 1,9 л BEW, с июня 2003 года до декабря 2006 года
  Примечание:
в скобках после наименования узла приведён указанный на корпусе номер.



Beetle Месторасположение №  802 / 6

11 -  Реле блокировки стартера и фонарей заднего хода -J226- (126)
q   только а/м с 6-ступенчатой АКП с функцией Tiptronic, 09G
q   Только для а/м с КП DSG 02E
11 -  Реле блокировки стартера -J207- (176)
q   с 2005 модельного года
q   только а/м с 6-ступенчатой АКП с функцией Tiptronic, 09G
12 -  Реле электропитания клеммы 30 -J317- (109)
q   Только а/м с двигателями 1,9 л, ALH, BEW
13 -  Реле большой мощности нагрева -J360- (53)
q   Только а/м с двигателями 1,9 л BEW, с июня 2003 года до декабря 2006 года
  Примечание:
в скобках после наименования узла приведён указанный на корпусе номер.



Beetle Месторасположение №  802 / 7

Реле в защитном корпусе, бачок для тормозной жидкости слева, в моторном отсеке, с 2003 модельного года до 2005 модельный год
1 -  Реле насоса вторичного воздуха -J299- (100)
q   а/м с двигателями 1,8 л, AWV, AWP, BKF, BNU
q   а/м с двигателями 2,0 л, AVH, AZG, BEV
2 -  Реле электропитания Motronic - J271- (428), (429)
q   а/м с двигателями 1,8 л, AWV, AWP, BKF, BNU
q   а/м с двигателями 2,0 л, AVH, AZG, BEV, BHP
1 -  Реле большой мощности нагрева -J360- (100)
q   а/м с двигателями 1,9 л ALH, BEW, с 2003 модельного года до 2005 модельного года
2 -  Реле малой мощности нагрева -J359- (53)
q   а/м с двигателями 1,9 л ALH, BEW, с 2003 модельного года до 2005 модельного года
  Примечание:
в скобках после наименования узла приведён указанный на корпусе номер.



Beetle Месторасположение №  802 / 8


VW THE BEETLE 2004 Дополнительный блок реле по центру водоотводящего короба, с июня 2003 года до декабря 2006 года

Дополнительный блок реле по центру водоотводящего короба, с июня 2003 года до декабря 2006 года

Место установки:
Flecha -  Блок управления свечей накаливания -J179-, в водоотводящем коробе посередине



VW THE BEETLE 2004 Схема мест установки предохранителей, Мексика

Схема мест установки предохранителей, Мексика

1 -  Предохранители в блоке предохранителей возле АКБ
q   Предохранители: S162, S163, S164, S176, S177, S178, S179, S180
q   Место установки ⇒ стр. 801/2
q   Расположение предохранителей ⇒ стр. 801/3
2 -  Предохранители , над блоком реле и в дополнительном блоке реле с 13 гнёздами,
q   Предохранители: S43, S111, S130, S144, S283, S329, S337, S338.
q   Расположение предохранителей, с июня 2002 года: ⇒ стр. 801/4
q   Расположение предохранителей, с июля 2005 года: ⇒ стр. 801/6
3 -  Предохранители (S) в блоке предохранителей слева в передней панели
q   Место установки ⇒ стр. 801/8
q   Расположение предохранителей, с июня 2002 года: ⇒ стр. 801/9
q   Расположение предохранителей, с июля 2005 года: ⇒ стр. 801/16



Beetle Месторасположение №  801 / 2

Предохранители в блоке предохранителей возле АКБ
Предохранители -S162-, -S163-, -S164-, -S176-, -S177-, -S178-, -S179-, -S180- и 3-контактный разъём на блоке предохранителей возле АКБ
Цветовая маркировка предохранителей
30 A - зелёный
25 A - белый
20 A - жёлтый
15 A - синий
10 A - красный
7,5 A - коричневый
5 A - бежевый
3 A - сиреневый



Beetle Месторасположение №  801 / 3



VW THE BEETLE 2004 Расположение предохранителей в блоке предохранителей возле АКБ

Расположение предохранителей в блоке предохранителей возле АКБ
  Обозначение на схемах электрооборудования Номинальная величина   Функция/узел Клемма
1 - S162 - предохранитель 1 (30) в блоке предохранителей возле АКБ 50A - V101 - электродвигатель насоса вторичного воздуха, только а/м с насосом вторичного воздуха
J359 - реле малой мощности нагрева, только а/м с дизельными двигателями и МКП
J360 - реле большой мощности нагрева, только а/м с дизельными двигателями и МКП
30
2 - S163 - предохранитель 2 (30) в блоке предохранителей возле АКБ 50A - J17 - реле топливного насоса (17/30)
J370 - блок управления свечей накаливания, только а/м с дизельными двигателями
30
3 - S164 - предохранитель 3 (30) в блоке предохранителей возле АКБ 40A - J293 - блок управления вентилятора радиатора C1781, (T4e/1)
V7 - вентилятор радиатора
30
4 - S176 - предохранитель 4 (30) в блоке предохранителей возле АКБ 110A - J59 - реле разгрузки контакта X (7/30) 30a
5 - S177 - предохранитель 5 (30) в блоке предохранителей возле АКБ 110 A
150 A
- C - генератор (90A)
C - генератор (GEN) (120A)
30
30
6 - S178 - предохранитель 6 (30) в блоке предохранителей возле АКБ 30A - J104 - блок управления ABS, (T47a/1) 30
7 - S179 - предохранитель 7 (30) в блоке предохранителей возле АКБ 30A - J104 - блок управления ABS, (T47a/32) 30
8 - S180 - предохранитель 8 (30) в блоке предохранителей возле АКБ 30A - F18 - термовыключатель вентилятора радиатора
J293 - блок управления вентилятора радиатора C1781, (T4e/3)
30
9 - T3 - разъём, 3-контактный, на блоке предохранителей возле АКБ - - От блока управления ABS -J104- (T47a/1) до T3/1 (S178)
От блока управления ABS -J104- (T47a/32) до T3/2 (S179)
От блока управления вентилятора радиатора -J293- (T4a/3) до T3/3 (S180)
30



Beetle Месторасположение №  801 / 4



VW THE BEETLE 2004 Предохранители, над блоком реле, с июня 2002 года

Предохранители, над блоком реле, с июня 2002 года
A -  Термопредохранитель стеклоподъемников (30A) -S43-
B -  Предохранитель вакуумного насоса тормозной системы -S283-
q   только а/м с МКП, до конца 2003 модельного года
C -  Предохранитель электродвигателя заднего спойлера (30A) -S329-
q   Только для а/м с двигателями 1,8 л; 2003, 2004 и 2005 модельные года



Beetle Месторасположение №  801 / 5



VW THE BEETLE 2004 Предохранители в дополнительном блоке реле с 13 гнёздами, с июня 2002 года

Предохранители в дополнительном блоке реле с 13 гнёздами, с июня 2002 года
F -  не используется
G -  не используется
H -  Предохранитель охранной сигнализации и иммобилайзера (15A) -S111-
q   до конца 2003 модельного года
H -  Предохранитель Telematik (15A) -S338-
q   с 2004 модельного года
J -  Предохранитель центрального замка охранной сигнализации (15A) -S144-
q   до конца 2003 модельного года
J -  Предохранитель вакуумного насоса тормозной системы (20A) -S283-
q   только для а/м с АКП
q   с 2004 модельного года
J -  Предохранитель Mechatronik КП DSG (20A) -S337-
q   Только а/м с двигателями 1,9 л BEW
q   Только для а/м с КП DSG 02E
q   с 2004 модельного года



Beetle Месторасположение №  801 / 6

Предохранители, над блоком реле, с июля 2005 года
A -  Термопредохранитель стеклоподъемников (30A) -S43-
B -  не используется
C -  Предохранитель насоса вторичного воздуха (10A) -S130-



Beetle Месторасположение №  801 / 7



VW THE BEETLE 2004 Предохранители в дополнительном блоке реле с 13 гнёздами, с июля 2005 года

Предохранители в дополнительном блоке реле с 13 гнёздами, с июля 2005 года
F -  не используется
G -  не используется
H -  Предохранитель охранной сигнализации и иммобилайзера (15A) -S111-
H -  Предохранитель Telematik (15A) -S338-
J -  Предохранитель центрального замка охранной сигнализации (15A) -S144-
J -  Предохранитель вакуумного насоса тормозной системы (20A) -S283-
q   только для а/м с АКП
q   с 2004 модельного года
J -  Предохранитель Mechatronik КП DSG (20A) -S337-
q   Только а/м с двигателями 1,9 л BEW
q   Только для а/м с КП DSG 02E



Beetle Месторасположение №  801 / 8

Предохранители (S) в блоке предохранителей слева в передней панели
Цветовая маркировка предохранителей
30 A - зелёный
25 A - белый
20 A - жёлтый
15 A - синий
10 A - красный
7,5 A - коричневый
5 A - бежевый
3 A - сиреневый
К обозначению предохранителей S23 - S44 на схемах добавлена цифра 2.
Пример: предохранитель S28 в блоке предохранителей обозначен на схемах как S228.



Beetle Месторасположение №  801 / 9



VW THE BEETLE 2004 Предохранители в блоке предохранителей в левой части передней панели, с июня 2002 года

Предохранители в блоке предохранителей в левой части передней панели, с июня 2002 года
  Обозначение на схемах электрооборудования Номинальная величина   Функция/узел Клемма
1 - S1 - предохранитель в блоке реле и предохранителей 10A - J99 - реле обогрева наружных зеркал, только а/м с механическими стеклоподъёмниками
J131 - блок управления подогрева сиденья водителя, (T6/5)
J132 - блок управления подогрева сиденья переднего пассажира (T6b/5)
W6 - плафон освещения вещевого ящика
Z20/ Z21 - нагревательные резисторы левого и правого жиклеров стеклоомывателя
X
2 - S2 - предохранитель в блоке реле и предохранителей 10A - J1 - реле указателей поворота, (T7/6) X
3 - S3 - предохранитель в блоке реле и предохранителей 5A - E1- переключатель освещения
E20 - регулятор яркости подсветки выключателей и комбинации приборов
J5 - реле противотуманных фар (4/86)
58
4 - S4 - предохранитель в блоке реле и предохранителей 5A - X - подсветка номерного знака 58
5 - S5 - предохранитель в блоке реле и предохранителей 7.5 A - E159 - переключатель приточная вентиляция/рециркуляция (T8b/5)
E184 - выключатель вентилятора приточного воздуха и вентилятора рециркуляции
E227 - клавиша установки (SET) (T10s/6), только а/м с круиз-контролем
E231 - клавиша обогрева наружных зеркал
F36 - выключатель педали сцепления, (T3), только а/м с МКП
F47 - выключатель педали тормоза
G65 - датчик высокого давления, (T3/3), только а/м с двигателями AWV/AWP и климатической установкой
J89 - переключающее реле системы освещения для движения в дневное время (8/86)
J293 - блок управления вентилятора радиатора (T14/9)
T16 - диагностический разъём, 16-контактный (T16/1)
V48 - исполнительный электродвигатель корректора левой фары, только а/м с ксеноновыми фарами
V49 - исполнительный электродвигатель корректора правой фары, только а/м с ксеноновыми фарами
15



Beetle Месторасположение №  801 / 10

  Обозначение на схемах электрооборудования Номинальная величина   Функция/узел Клемма
6 - S6 - предохранитель в блоке реле и предохранителей 5A - J393 - центральный блок управления систем комфорта, (T23/5) 15
7 - S7 - предохранитель в блоке реле и предохранителей 10A - F4 - выключатель фонарей заднего хода
G22 - спидометр
J226 - реле блокировки стартера и фонарей заднего хода (T9/5), только а/м с АКП 01M
K142 - контрольная лампа положений P/N селектора
M16 / M17 - лампа левого/правого фонаря заднего хода
T16 - диагностический разъём, 16-контактный (T16/1)
15
8 - S8 - предохранитель в блоке реле и предохранителей - - не используется 15
9 - S9 - предохранитель в блоке реле и предохранителей 5A - E256 - клавиша отключения ASR и ESP, (T6/6)
J104 - блок управления ABS, (T47a/4)
G85 - датчик угла поворота рулевого колеса (T6k/5), только а/м с ASR/ESP
15
10 - S10 - предохранитель в блоке реле и предохранителей 10A - J285 - блок управления в комбинации приборов, (T32/30)
R - магнитола
Y2 - цифровые часы
86s
11 - S11 - предохранитель в блоке реле и предохранителей 5A - J285 - блок управления в комбинации приборов (T32/1)
N110 - электромагнит блокировки селектора, только а/м с АКП 01M
15
12 - S12 - предохранитель в блоке реле и предохранителей 7.5A - T16 - диагностический разъём, 16-контактный (T16/16) 30
13 - S13 - предохранитель в блоке реле и предохранителей 10A - F - выключатель стоп-сигналов 30
14 - S14 - предохранитель в блоке реле и предохранителей 10A - J393 - центральный блок управления систем комфорта (T23/22), только а/м с электростеклоподъёмниками 30



Beetle Месторасположение №  801 / 11

  Обозначение на схемах электрооборудования Номинальная величина   Функция/узел Клемма
15 - S15 - предохранитель в блоке реле и предохранителей 5A - G85 - датчик угла поворота рулевого колеса (T6k/4), только а/м с ASR/ESP
J217 - блок управления АКП, (T68/45), только а/м с АКП 01M
J285 - блок управления в комбинации приборов (T32/23)
30
16 - S16 - предохранитель в блоке реле и предохранителей 10A - J293 - блок управления вентилятора радиатора C1781, (T14/4), только а/м с климатической установкой 30
17 - S17 - предохранитель в блоке реле и предохранителей - - не используется 30
18 - S18 - предохранитель в блоке реле и предохранителей 10A - J5 - реле противотуманных фар
J285 - блок управления в комбинации приборов (T32/17)
J607 - реле дальнего света и переключения ближнего света правой фары, только а/м с ксеноновыми фарами
M32 - лампа правой фары дальнего света
56a
19 - S19 - предохранитель в блоке реле и предохранителей 10A - J606 - реле дальнего света и переключения ближнего света левой фары, только а/м с ксеноновыми фарами
M30 - лампа левой фары дальнего света
56a
20 - S20 - предохранитель в блоке реле и предохранителей 10A - J607 - реле дальнего света и переключения ближнего света правой фары, только а/м с ксеноновыми фарами
M31 - лампа ближнего света правой фары
56b
21 - S21 - предохранитель в блоке реле и предохранителей 10A - J606 - реле дальнего света и переключения ближнего света левой фары, только а/м с ксеноновыми фарами
M29 - лампа ближнего света левой фары
56b
22 - S22 - предохранитель в блоке реле и предохранителей 5A - J285 - блок управления в комбинации приборов (T32/26)
M22 - лампа правых стоп-сигнала и габаритного огня
M36 - лампа указателя поворота и переднего правого бокового габаритного фонаря
M38 - лампа заднего правого бокового габаритного фонаря
58r



Beetle Месторасположение №  801 / 12

  Обозначение на схемах электрооборудования Номинальная величина   Функция/узел Клемма
23 - S23 - предохранитель в блоке предохранителей 5A - J285 - блок управления в комбинации приборов (T32/27)
M21 - лампа левых стоп-сигнала и габаритного огня
M35 - лампа указателя поворота и переднего левого бокового габаритного фонаря
M37 - лампа заднего левого бокового габаритного фонаря
58l
24 - S24 - предохранитель в блоке предохранителей 20A - E22 - переключатель стеклоочистителей с прерывистым режимом работы (T8c/8)
J31 - реле прерывистого режима работы стеклоомывателя/стеклоочистителя, (T18a/13), только а/м системой очистки фар
X
25 - S25 - предохранитель в блоке предохранителей 25A - E9 - переключатель приточного вентилятора (T6d/2) X
26 - S26 - предохранитель в блоке предохранителей 20A - E15 - выключатель обогрева заднего стекла, (T6b/5)
Z1 - нагревательный элемент заднего стекла
X
27 - S27 - предохранитель в блоке предохранителей 15A - не используется X
28 - S28 - предохранитель в блоке предохранителей 15A - G6 - подкачивающий топливный насос (FP), кроме а/м с дизельными двигателями 87
29 - S29 - предохранитель в блоке предохранителей 15A - J220 - блок управления Motronik, (T121/3)
J248 - блок управления системы впрыска дизельного двигателя, (T121/37)
30
30 - S30 - предохранитель в блоке предохранителей 20A - J245 - блок управления сдвижного люка, (T6c/4) 30



Beetle Месторасположение №  801 / 13

  Обозначение на схемах электрооборудования Номинальная величина   Функция/узел Клемма
31 - S31 - предохранитель в блоке предохранителей 20A - F125 - многофункциональный переключатель, (T8/7), только для а/м с АКП 01M
J217 - блок управления АКП, (T68/23)
J539 - блок управления усилителя тормозов (T6j/3), только а/м с двигателями AWV
15
32 - S32 - предохранитель в блоке предохранителей 10A - N30/ N31/ N32/ N33 - форсунки, кроме а/м с дизельными двигателями 87
32 - S32 - предохранитель в блоке предохранителей, только для а/м с дизельными двигателями 15A - J248 - блок управления системы впрыска дизельного двигателя, (T121/2)
N146 - регулятор цикловой подачи ТНВД
87
33 - S33 - предохранитель в блоке предохранителей 20A - не используется 30
34 - S34 - предохранитель в блоке предохранителей 10A - J52 - реле свечей накаливания, только а/м с двигателями ALH
N18 - клапан рециркуляции ОГ, только а/м с двигателями ALH и BEW
N75 - электромагнитный клапан ограничения давления наддува, только а/м с двигателями ALH и BEW
N108 - клапан регулирования момента впрыска, только а/м с двигателями ALH
N239 - переключающий клапан воздушной заслонки, только а/м с двигателями ALH
N205 - клапан 1 регулятора фаз газораспределения впускных клапанов, только а/м с двигателями ALH и BEW
N249 - перепускной клапан турбонагнетателя, только а/м с двигателями ALH и BEW
87
35 - S35 - предохранитель в блоке предохранителей 30A - U19 - розетка 12 В 3 (в багажном отсеке) 30
36 - S36 - предохранитель в блоке предохранителей 15A - E23 - выключатель противотуманных фар и противотуманного фонаря (T17/2) X



Beetle Месторасположение №  801 / 14

  Обозначение на схемах электрооборудования Номинальная величина   Функция/узел Клемма
37 - S37 - предохранитель в блоке предохранителей 10A - J220 - блок управления Motronik, (T121/62), только а/м с двигателями AVH/AZG
J248 - блок управления системы впрыска дизельного двигателя, (T121/88), только а/м с двигателями ALH
J271 - реле электропитания Motronic (2/30)
J393 - центральный блок управления систем комфорта (T23/17), только а/м с механическими стеклоподъёмниками
30
38 - S38 - предохранитель в блоке предохранителей 15A - E204 - выключатель дистанционного отпирания лючка заливной горловины топливного бака, только для а/м с электростеклоподъёмниками
J386 - блок управления двери водителя, (T29/19)
J387 - блок управления двери переднего пассажира, (T29a/19)
30
39 - S39 - предохранитель в блоке предохранителей 15A - E3 - выключатель аварийной световой сигнализации, (T7/7) 30
40 - S40 - предохранитель в блоке предохранителей 20A - H1 - двухтоновый звуковой сигнал
J4 - реле двухтонового звукового сигнала (3/30)
30
41 - S41 - предохранитель в блоке предохранителей 15A - U1 - прикуриватель
U5 - розетка 12 В
30
42 - S42 - предохранитель в блоке предохранителей 25A - R - магнитола (T8/5, T8/7) 30



Beetle Месторасположение №  801 / 15

  Обозначение на схемах электрооборудования Номинальная величина   Функция/узел Клемма
43 - S43 - предохранитель в блоке предохранителей, только а/м с двигателями AVH/AZG и AWV/AWP 10A - G39 - лямбда-зонд
G70 - расходомер воздуха
G108 - лямбда-зонд 2, только а/м с двигателями AWV/AWP
G130 - лямбда-зонд после катализатора
J299 - реле насоса вторичного воздуха, (T3/4)
N80 - электромагнитный клапан 1 абсорбера (управляется модулированным сигналом)
N112 - клапан управления подачей вторичного воздуха, только а/м с двигателями AWV/AWP
V144 - диагностический насос топливной системы
87
43 - S43 - предохранитель в блоке предохранителей, только а/м с двигателями ALH и BEW 10A - F36 - выключатель педали сцепления
F47 - выключатель педали тормоза
J359 - реле малой мощности нагрева, только а/м с МКП
J360 - реле большой мощности нагрева, только а/м с МКП
N79 - нагревательный резистор системы вентиляции картера двигателя
87
44 - S44 - предохранитель в блоке предохранителей 15A - J131 - блок управления подогрева сиденья водителя, (T6/4)
J132 - блок управления подогрева сиденья переднего пассажира (T6b/4)
30



Beetle Месторасположение №  801 / 16



VW THE BEETLE 2004 Предохранители в блоке предохранителей в левой части передней панели, с июля 2005 года

Предохранители в блоке предохранителей в левой части передней панели, с июля 2005 года
  Обозначение на схемах электрооборудования Номинальная величина   Функция/узел Клемма
1 - S1 - предохранитель в блоке реле и предохранителей 10A - J99 - реле обогрева наружных зеркал
J131 - блок управления подогрева сиденья водителя, (T6/5)
J132 - блок управления подогрева сиденья переднего пассажира (T6b/5)
W6 - плафон освещения вещевого ящика
Z20/ Z21 - нагревательные резисторы левого и правого жиклеров стеклоомывателя
X
2 - S2 - предохранитель в блоке реле и предохранителей 10A - E3 - выключатель аварийной световой сигнализации, (T8d/7)
M5/ M7 - лампа переднего левого/правого указателя поворота
M6/ M8 - лампа заднего левого/правого указателя поворота
X
3 - S3 - предохранитель в блоке реле и предохранителей 5A - E1- переключатель освещения
E20 - регулятор яркости подсветки выключателей и комбинации приборов (T3k/2)
J5 - реле противотуманных фар (4/86)
58
4 - S4 - предохранитель в блоке реле и предохранителей 5A - X - подсветка номерного знака 58



Beetle Месторасположение №  801 / 17



VW THE BEETLE 2004 Предохранители в блоке предохранителей в левой части передней панели, с июля 2005 года

Предохранители в блоке предохранителей в левой части передней панели, с июля 2005 года
  Обозначение на схемах электрооборудования Номинальная величина   Функция/узел Клемма
5 - S5 - предохранитель в блоке реле и предохранителей 7.5 A - E159 - переключатель приточная вентиляция/рециркуляция, (T8n/5), только а/м с двигателями BPS/BPR
E45 - переключатель управления круиз-контролем (T10s/6), только а/м с двигателями BPS с круиз-контролем
E231 - клавиша обогрева наружных зеркал
F36 - выключатель педали сцепления, (T4m/3), только а/м с МКП
F47 - выключатель педали тормоза (T4y/2)
G65 - датчик высокого давления, (T3c/3)
J89 - переключающее реле системы освещения для движения в дневное время (T9c/8)
J104 - блок управления ABS, (T47a/41), только а/м с двигателями BPR
J255 - блок управления Climatronic, (T16c/9)
J293 - блок управления вентилятора радиатора (T14/9)
J386 - блок управления двери водителя, (T18d/3)
R - магнитола, (T8g/4), с июля 2008 года
T16 - диагностический разъём, 16-контактный (T16/1), до конца июня 2008 года
V35 - вентилятор радиатора, правый (T4b/2)
V48 - исполнительный электродвигатель корректора левой фары, только а/м с ксеноновыми фарами
V49 - исполнительный электродвигатель корректора правой фары, только а/м с ксеноновыми фарами
15
6 - S6 - предохранитель в блоке реле и предохранителей 5A - J393 - центральный блок управления систем комфорта, (T23/5) 15



Beetle Месторасположение №  801 / 18

  Обозначение на схемах электрооборудования Номинальная величина   Функция/узел Клемма
7 - S7 - предохранитель в блоке реле и предохранителей 10A - F4 - выключатель фонарей заднего хода
F125 - многофункциональный переключатель (T10t/10), только для а/м с Tiptronic 09G
F189 - переключатель Tiptronic, (T8s/7), только для а/м с Tiptronic 09G
G22 - спидометр, (T14/2)
J226 - реле блокировки стартера и фонарей заднего хода (T9/5)
K142 - контрольная лампа положений P/N селектора
M16 / M17 - лампа левого/правого фонаря заднего хода
T16 - диагностический разъём, 16-контактный (T16/1)
15
8 - S8 - предохранитель в блоке реле и предохранителей - - не используется 15
9 - S9 - предохранитель в блоке реле и предохранителей 5A - E256 - клавиша отключения ASR и ESP, (T6j/6)
J104 - блок управления ABS, (T47a/4)
G85 - датчик угла поворота рулевого колеса (T6k/5), только а/м с ASR/ESP
15
10 - S10 - предохранитель в блоке реле и предохранителей 10A - J285 - блок управления в комбинации приборов, (T32/30)
J393 - центральный блок управления систем комфорта (T23/17), только а/м с электростеклоподъёмниками, с декабря 2002 года
R - магнитола (T8g/4)
Y2 - цифровые часы
86s
11 - S11 - предохранитель в блоке реле и предохранителей 5A - J285 - блок управления в комбинации приборов (T32/1)
N110 - электромагнит блокировки селектора
15
12 - S12 - предохранитель в блоке реле и предохранителей 7.5A - T16 - диагностический разъём, 16-контактный (T16/16), с июля 2008 года 30
13 - S13 - предохранитель в блоке реле и предохранителей 10A - F - выключатель стоп-сигнала (T4y/1) 30



Beetle Месторасположение №  801 / 19

  Обозначение на схемах электрооборудования Номинальная величина   Функция/узел Клемма
14 - S14 - предохранитель в блоке реле и предохранителей 10A - J220 - блок управления Motronic, по центру водоотводящего короба, (T121/62)
J271 - реле электропитания Motronic
J393 - центральный блок управления систем комфорта (T23/22), только а/м с электростеклоподъёмниками
30
15 - S15 - предохранитель в блоке реле и предохранителей 5A - G85 - датчик угла поворота рулевого колеса (T6k/4), только а/м с ASR/ESP
J217 - блок управления АКП, (T68/45)
J217 - блок управления АКП, (T52/3), только а/м с Tiptronic
J285 - блок управления в комбинации приборов (T32/23), до конца июня 2007 года
Y2 - цифровые часы, (T10d/10), с июня 2007 года
30
16 - S16 - предохранитель в блоке реле и предохранителей 10A - J293 - блок управления вентилятора радиатора, (T14a/4), только а/м с двигателями CBPA 30
17 - S17 - предохранитель в блоке реле и предохранителей - - не используется 30
18 - S18 - предохранитель в блоке реле и предохранителей 15A - J5 - реле противотуманных фар (6/85)
J285 - блок управления в комбинации приборов (T32/17)
J607 - реле дальнего света и переключения ближнего света правой фары, только а/м с ксеноновыми фарами
M32 - лампа правой фары дальнего света, (T12b/4)
56a
19 - S19 - предохранитель в блоке реле и предохранителей 15A - J606 - реле дальнего света и переключения ближнего света левой фары, только а/м с ксеноновыми фарами
M30 - лампа левой фары дальнего света, (T12a/4)
56a



Beetle Месторасположение №  801 / 20

  Обозначение на схемах электрооборудования Номинальная величина   Функция/узел Клемма
20 - S20 - предохранитель в блоке реле и предохранителей 15A - J607 - реле дальнего света и переключения ближнего света правой фары, только а/м с ксеноновыми фарами
M31 - лампа правой фары ближнего света, (T12b/9)
56b
21 - S21 - предохранитель в блоке реле и предохранителей 15A - J606 - реле дальнего света и переключения ближнего света левой фары, только а/м с ксеноновыми фарами
M29 - лампа левой фары ближнего света, (T12a/9)
56b
22 - S22 - предохранитель в блоке реле и предохранителей 5A - J285 - блок управления в комбинации приборов (T32/26)
M3 - лампа переднего правого габаритного огня, (T12b/8)
M22 - лампа правых стоп-сигнала и габаритного огня, (T3b/1)
M34 - лампа переднего правого бокового габаритного фонаря
M36 - лампа указателя поворота и переднего правого бокового габаритного фонаря
M38 - лампа заднего правого бокового габаритного фонаря
58r
23 - S23 - предохранитель в блоке предохранителей 5A - J285 - блок управления в комбинации приборов (T32/27)
M1 - лампа переднего левого габаритного огня, (T12a/8)
M21 - лампа левых стоп-сигнала и габаритного огня, (T3a/1)
M33 - лампа переднего левого бокового габаритного фонаря
M35 - лампа указателя поворота и переднего левого бокового габаритного фонаря
M37 - лампа заднего левого бокового габаритного фонаря
58l
24 - S24 - предохранитель в блоке предохранителей 20A - E22 - переключатель стеклоочистителей с прерывистым режимом работы (T8c/8)
J31 - реле прерывистого режима работы стеклоомывателя/стеклоочистителя, (T18a/13)
X
25 - S25 - предохранитель в блоке предохранителей 25A - E9 - переключатель приточного вентилятора (T6p/2) X
26 - S26 - предохранитель в блоке предохранителей 25A - E15 - выключатель обогрева заднего стекла, (T6f/5)
Z1 - нагревательный элемент заднего стекла
X



Beetle Месторасположение №  801 / 21

  Обозначение на схемах электрооборудования Номинальная величина   Функция/узел Клемма
27 - S27 - предохранитель в блоке предохранителей 15A - U1 - прикуриватель, с 2007 модельного года
J29 - запирающий диод, с 2007 модельного года
X
27 - S27 - предохранитель в блоке предохранителей, с июля 2007 года 20A - J29 - запирающий диод, с 2007 модельного года
U18 - розетка 12 В 2, (T3o/3)
U19 - розетка 12 В 3, (T3ab/2)
X
28 - S28 - предохранитель в блоке предохранителей 15A - G6 - топливный насос / (подкачивающий) 87
29 - S29 - предохранитель в блоке предохранителей 15A - J220 - блок управления Motronik, (T121/3)
J220 - блок управления Motronik, (T121/21), только а/м с двигателями BPS/BPR
J248 - блок управления системы впрыска дизельного двигателя, (T121/37)
J623 - блок управления двигателя, (T80/4), только а/м с двигателями 2,0 л (Мексика), буквенное обозначение CBPA
N30/ N31/ N32/ N33 - форсунки
N83 - форсунка цилиндра 5, только а/м с двигателями BPS/BPR
30
30 - S30 - предохранитель в блоке предохранителей 20A - J245 - блок управления сдвижного люка (T6s/4) 30
31 - S31 - предохранитель в блоке предохранителей 20A - F125 - многофункциональный переключатель (T8a/7)
J217 - блок управления АКП, (T68/23)
J217 - блок управления АКП, (T52/27), только а/м с Tiptronic, 09G
J539 - блок управления усилителя тормозов (T6k/3)
J539 - блок управления усилителя тормозов (T6j/3), только а/м с двигателями 1,8 л AWV
15
32 - S32 - предохранитель в блоке предохранителей 10A - N30/ N31/ N32/ N33 - форсунки, только а/м с двигателями 2,0 л CBPA
N280 - регулировочный клапан компрессора климатической установки, только а/м с климатической установкой, двигателями BPS/BPR
87



Beetle Месторасположение №  801 / 22

  Обозначение на схемах электрооборудования Номинальная величина   Функция/узел Клемма
32 - S32 - предохранитель в блоке предохранителей, только для а/м с дизельными двигателями 15A - J248 - блок управления системы впрыска дизельного двигателя, (T121/2)
N146 - регулятор цикловой подачи ТНВД
87
33 - S33 - предохранитель в блоке предохранителей 20A - не используется 30
34 - S34 - предохранитель в блоке предохранителей 10A - J52 - реле свечей накаливания, только а/м с двигателями ALH и BEW
N18 - клапан рециркуляции ОГ, только а/м с двигателями ALH и BEW
N75 - электромагнитный клапан ограничения давления наддува
N108 - клапан регулирования момента впрыска, только а/м с двигателями ALH и BEW
N239 - переключающий клапан воздушной заслонки, только а/м с двигателями ALH и BEW
N205 - клапан 1 регулятора фаз газораспределения впускных клапанов, только а/м с двигателями ALH и BEW
N249 - перепускной клапан турбонагнетателя, только а/м с двигателями ALH и BEW
87
35 - S35 - предохранитель в блоке предохранителей 30A - U19 - розетка 12 В 3 (в багажном отсеке) 30
36 - S36 - предохранитель в блоке предохранителей 15A - E23 - выключатель противотуманных фар и противотуманного фонаря (T17/2) X
37 - S37 - предохранитель в блоке предохранителей 20A - J220 - блок управления Motronik, (T121/62), только а/м с двигателями BPS
J248 - блок управления системы впрыска дизельного двигателя, (T121/88), только а/м с двигателями ALH и BEW
J271 - реле электропитания Motronic, (T9/2) только а/м с двигателями BPS, (2/30) только а/м с двигателями CBPA
J393 - центральный блок управления систем комфорта (T23/17), только а/м с электростеклоподъёмниками
J623 - блок управления двигателя, (T80/15), только а/м с двигателями CBPA
S283 - предохранитель вакуумного насоса тормозной системы
30



Beetle Месторасположение №  801 / 23

  Обозначение на схемах электрооборудования Номинальная величина   Функция/узел Клемма
38 - S38 - предохранитель в блоке предохранителей 15A - E204 - выключатель дистанционного отпирания лючка заливной горловины топливного бака
E233 - клавиша дистанционного отпирания крышки багажного отсека
J386 - блок управления двери водителя, (T29/19), только а/м с электростеклоподъёмниками
J387 - блок управления двери переднего пассажира, (T29a/19), только а/м с электростеклоподъёмниками
30
39 - S39 - предохранитель в блоке предохранителей 15A - E3 - выключатель аварийной световой сигнализации (T8d/8) 30
40 - S40 - предохранитель в блоке предохранителей 20A - H2 - сигнал высокого тона
H7 - сигнал низкого тона
J4 - реле двухтонового звукового сигнала (3/30)
30
41 - S41 - предохранитель в блоке предохранителей 20A - U1 - прикуриватель
U5 - розетка 12 В
U18 - розетка 12 В 2, (T3o/3), с июля 2005 года до июня 2007 года
U19 - розетка 12 В 3, (T3ab/2), с июля 2005 года до июня 2007 года
30
42 - S42 - предохранитель в блоке предохранителей 25A - R - магнитола (T8g/5, T8g/7) 30



Beetle Месторасположение №  801 / 24

  Обозначение на схемах электрооборудования Номинальная величина   Функция/узел Клемма
43 - S43 - предохранитель в блоке предохранителей, только а/м с двигателями BPS и BPR 10A - G39 - лямбда-зонд, (T6w/4)
G70 - расходомер воздуха / G42 - датчик температуры воздуха на впуске (T5j/2)
G130 - лямбда-зонд после катализатора, (T4ao/1)
G465 - лямбда-зонд катализатора ряда цилиндров 1, центральный, (T4v/1), только а/м с двигателями BPR
J299 - реле насоса вторичного воздуха, (1/30)
N80 - электромагнитный клапан 1 абсорбера (управляется модулированным сигналом), (T2/1)
N112 - клапан управления подачей вторичного воздуха
V144 - диагностический насос топливной системы, (T3d/3)
87
43 - S43 - предохранитель в блоке предохранителей 10A - G39 - лямбда-зонд, (T4s/1), только а/м с двигателями CBPA
G39 - лямбда-зонд, (T6/1), только а/м с двигателями BEJ
G39 - лямбда-зонд, (T4c/1), только а/м с двигателями BHP
G130 - лямбда-зонд после катализатора, (T4ao/1), только а/м с двигателями CBPA
G130 - лямбда-зонд после катализатора, (T4/1), только а/м с двигателями BEJ
G130 - лямбда-зонд после катализатора, (T4/d1), только а/м с двигателями BHP
N80 - электромагнитный клапан 1 абсорбера (управляется модулированным сигналом), (T2/1), только а/м с двигателями BEJ, BHP, CBPA
87



Beetle Месторасположение №  801 / 25

  Обозначение на схемах электрооборудования Номинальная величина   Функция/узел Клемма
43 - S43 - предохранитель в блоке предохранителей, только а/м с двигателями BEW 10A - F36 - выключатель педали сцепления (T4m/3)
F47 - выключатель педали тормоза (T4y/2)
G39 - лямбда-зонд, (T6w/4)
J359 - реле малой мощности нагрева (4/86)
J360 - реле большой мощности нагрева (3/86)
N79 - нагревательный резистор системы вентиляции картера двигателя, (T2/1)
87
44 - S44 - предохранитель в блоке предохранителей 15A - J131 - блок управления подогрева сиденья водителя, (T6/4)
J132 - блок управления подогрева сиденья переднего пассажира (T6b/4)
30


Technical support
