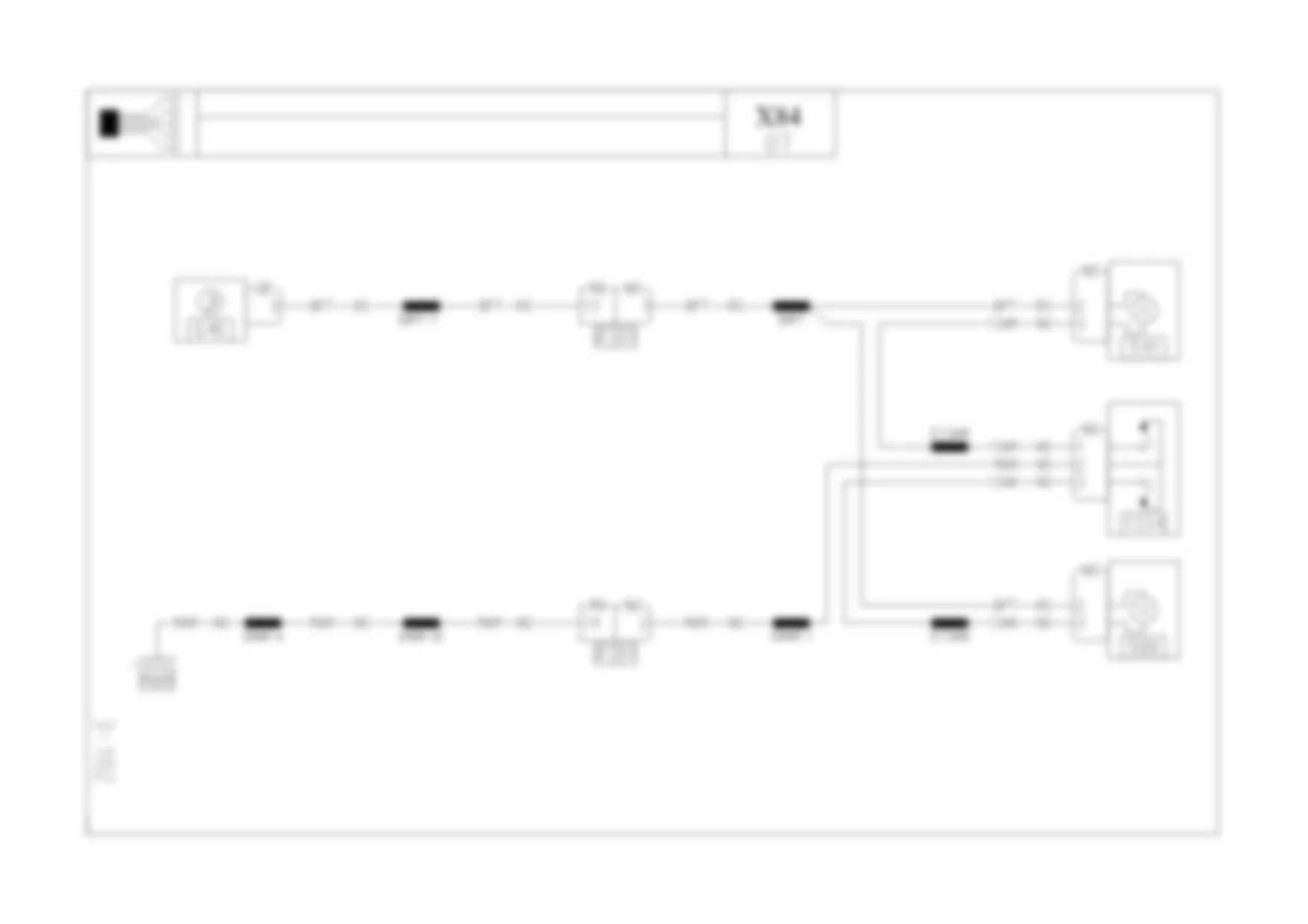

Электросхема ЛАМПА ОСВ. ЗЕРК., ВСТ. В СОЛНЦЕЗАЩ. КОЗЫР. для Renault Megane II 2003-2009 Europe 2007-06-04
https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html
Automotive Electricians Portal FZCO
Automotive Electricians Portal FZCO
Электросхема подходит для следующей комплектации автомобиля:
-
https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html
Automotive Electricians Portal FZCO
Automotive Electricians Portal FZCO קבל גישה לכל מכוניות דיאגרמות החיווטКод Элемента При нажатии переход на распиновку разъема (при отсутствии информации, перехода не будет) | Наименовение Элемента При нажатии переход на расположение элемента (при отсутствии информации, перехода не будет) |
1334 | |
13AM | |
13AN | |
541 | |
588 | |
645 | |
BPT | |
FCT_153 | |
MAM | |
R301 | |
Распиновки Разъемов и расположения элементов ЛАМПА ОСВ. ЗЕРК., ВСТ. В СОЛНЦЕЗАЩ. КОЗЫР. для Renault Megane II 2003-2009 Europe 2007-06-04
Распиновка разъема 1334 - ВЫКЛЮЧАТЕЛЬ ЛАМПЫ ПОДСВЕТКИ ЗЕРКАЛА В СОЛНЦЕЗАЩИТНОМ КОЗЫРЬКЕ для Renault Megane II 2003-2009 Europe 2007-06-04
https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html
Automotive Electricians Portal FZCO
Automotive Electricians Portal FZCO קבל גישה לכל מכוניות דיאגרמות החיווט
Распиновка разъема 1334 - ВЫКЛЮЧАТЕЛЬ ЛАМПЫ ПОДСВЕТКИ ЗЕРКАЛА В СОЛНЦЕЗАЩИТНОМ КОЗЫРЬКЕ для Renault Megane II 2003-2009 Europe 2007-06-04
| - - | | 1 - 0.11 - 13AM | ВЫКЛЮЧАТЕЛЬ ПОДСВЕТКИ ЗЕРКАЛА ПРАВОГО СОЛНЦЕЗАЩИТНОГО КОЗЫРЬКА | 2 - 0.11 - MAM | ЭЛЕКТРИЧЕСКАЯ "МАССА" ЛЕВОЙ ПОПЕРЕЧИНЫ ПРИБОРНОЙ ПАНЕЛИ | 3 - 0.11 - 13AN | ВЫКЛЮЧАТЕЛЬ ПОДСВЕТКИ ЗЕРКАЛА ЛЕВОГО СОЛНЦЕЗАЩИТНОГО КОЗЫРЬКА |
|
Где находится элемент 1334 - ВЫКЛЮЧАТЕЛЬ ЛАМПЫ ПОДСВЕТКИ ЗЕРКАЛА В СОЛНЦЕЗАЩИТНОМ КОЗЫРЬКЕ для Renault Megane II 2003-2009 Europe 2007-06-04
https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html
Automotive Electricians Portal FZCO
Automotive Electricians Portal FZCO קבל גישה לכל מכוניות דיאגרמות החיווט
Распиновка разъема 541 - ЛАМПА ЗЕРК., ВСТАВЛ. В СОЛНЦЗАЩ. КОЗ. для Renault Megane II 2003-2009 Europe 2007-06-04
https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html
Automotive Electricians Portal FZCO
Automotive Electricians Portal FZCO קבל גישה לכל מכוניות דיאגרמות החיווט
Распиновка разъема 541 - ЛАМПА ЗЕРК., ВСТАВЛ. В СОЛНЦЗАЩ. КОЗ. для Renault Megane II 2003-2009 Europe 2007-06-04
| - - | | 2 - 0.11 - BPT | + АККУМУЛ. БАТАРЕИ Ч/З РЕЛЕ, РЕЛЕ ВРЕМЕНИ | 3 - 0.11 - 13AM | ВЫКЛЮЧАТЕЛЬ ПОДСВЕТКИ ЗЕРКАЛА ПРАВОГО СОЛНЦЕЗАЩИТНОГО КОЗЫРЬКА |
|
Где находится элемент 541 - ЛАМПА ЗЕРК., ВСТАВЛ. В СОЛНЦЗАЩ. КОЗ. для Renault Megane II 2003-2009 Europe 2007-06-04
https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html
Automotive Electricians Portal FZCO
Automotive Electricians Portal FZCO קבל גישה לכל מכוניות דיאגרמות החיווט
Распиновка разъема 588 - ЛАМПА ЗЕРК.,ВСТАВЛ.В СОЛНЦЗАЩ.КОЗ.СО СТОР.ВОДИТ.СИД. для Renault Megane II 2003-2009 Europe 2007-06-04
https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html
Automotive Electricians Portal FZCO
Automotive Electricians Portal FZCO קבל גישה לכל מכוניות דיאגרמות החיווט
Распиновка разъема 588 - ЛАМПА ЗЕРК.,ВСТАВЛ.В СОЛНЦЗАЩ.КОЗ.СО СТОР.ВОДИТ.СИД. для Renault Megane II 2003-2009 Europe 2007-06-04
| - - | | 2 - 0.11 - BPT | + АККУМУЛ. БАТАРЕИ Ч/З РЕЛЕ, РЕЛЕ ВРЕМЕНИ | 3 - 0.11 - 13AN | ВЫКЛЮЧАТЕЛЬ ПОДСВЕТКИ ЗЕРКАЛА ЛЕВОГО СОЛНЦЕЗАЩИТНОГО КОЗЫРЬКА |
|
Где находится элемент 588 - ЛАМПА ЗЕРК.,ВСТАВЛ.В СОЛНЦЗАЩ.КОЗ.СО СТОР.ВОДИТ.СИД. для Renault Megane II 2003-2009 Europe 2007-06-04
https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html
Automotive Electricians Portal FZCO
Automotive Electricians Portal FZCO קבל גישה לכל מכוניות דיאגרמות החיווט
Распиновка разъема 645 - КОММУТАЦИОННЫЙ БЛОК САЛОНА для Renault Megane II 2003-2009 Europe 2007-06-04
https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html
Automotive Electricians Portal FZCO
Automotive Electricians Portal FZCO קבל גישה לכל מכוניות דיאגרמות החיווט
Распиновка разъема 645 - КОММУТАЦИОННЫЙ БЛОК САЛОНА для Renault Megane II 2003-2009 Europe 2007-06-04
| - - | | 1 - 0.35 - 13E | УПР. - ПЛАФОНА ОСВЕЩ. > РЕЛЕ ВРЕМЕНИ | 1 - 0.35 - 13E | УПР. - ПЛАФОНА ОСВЕЩ. > РЕЛЕ ВРЕМЕНИ | 2 - 2.0 - NAM | ЭЛЕКТРОННАЯ "МАССА" ЛЕВОГО ВЕРХНЕГО ЛОНЖЕРОНА | 3 - 0.75 - BPT | + АККУМУЛ. БАТАРЕИ Ч/З РЕЛЕ, РЕЛЕ ВРЕМЕНИ | 4 - 0.5 - 64C | УПР. УКАЗАТЕЛЯМИ ЛЕВЫХ ПОВОРОТОВ | 4 - 0.5 - 64C | УПР. УКАЗАТЕЛЯМИ ЛЕВЫХ ПОВОРОТОВ | 5 - 0.5 - 64D | УПР. УКАЗАТЕЛЯМИ ПРАВЫХ ПОВОРОТОВ | 5 - 0.5 - 64D | УПР. УКАЗАТЕЛЯМИ ПРАВЫХ ПОВОРОТОВ | 6 - 0.5 - 9P | УПР. + ЗАДН. ПРОТИВОТУМАННЫХ ФОНАРЕЙ Ч/З ПРЕДОХР. | 7 - 0.5 - 20S | РАЗР.ПОДАЧИ ПИТАН. НА ЭЛ.ДВИГ.ДЛЯ ОТКР.ДВЕРИ ЗАДКА | 8 - 0.5 - 20AG | РАЗР ПОДАЧИ ПИТАН. НА ОТКР.,ЭЛ.ДВИГ.ПРИВОДА ЗАДН.СТКЛ. | 9 - 0.35 - BPT2 | "+" АККУМ.БАТАРЕИ Ч/З ПРЕДОХРАНИТЕЛЬ, ЦЕПЬ ЗАДЕРЖКИ СРАБАТЫВАНИЯ ОСВЕЩ.САЛОНА | 9 - 0.35 - BPT2 | "+" АККУМ.БАТАРЕИ Ч/З ПРЕДОХРАНИТЕЛЬ, ЦЕПЬ ЗАДЕРЖКИ СРАБАТЫВАНИЯ ОСВЕЩ.САЛОНА | 10 - 0.35 - 13AC | УПРАВЛЕНИЕ "+" РЕЛЕ ВРЕМЕНИ ОСВЕЩЕНИЯ НИШИ |
|
Где находится элемент 645 - КОММУТАЦИОННЫЙ БЛОК САЛОНА для Renault Megane II 2003-2009 Europe 2007-06-04
https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html
Automotive Electricians Portal FZCO
Automotive Electricians Portal FZCO קבל גישה לכל מכוניות דיאגרמות החיווט
Распиновка разъема R301 - РАЗ. ЭЛПРОВ. ПРИБ. ПАН./ПЛАФОНА ОСВ. для Renault Megane II 2003-2009 Europe 2007-06-04
https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html
Automotive Electricians Portal FZCO
Automotive Electricians Portal FZCO קבל גישה לכל מכוניות דיאגרמות החיווט
Распиновка разъема R301 - РАЗ. ЭЛПРОВ. ПРИБ. ПАН./ПЛАФОНА ОСВ. для Renault Megane II 2003-2009 Europe 2007-06-04
| - - | | 1 - 0.35 - 13E | УПР. - ПЛАФОНА ОСВЕЩ. > РЕЛЕ ВРЕМЕНИ | 2 - 0.75 - BPT | + АККУМУЛ. БАТАРЕИ Ч/З РЕЛЕ, РЕЛЕ ВРЕМЕНИ | 3 - 0.35 - MAM | ЭЛЕКТРИЧЕСКАЯ "МАССА" ЛЕВОЙ ПОПЕРЕЧИНЫ ПРИБОРНОЙ ПАНЕЛИ |
|
Где находится элемент R301 - РАЗ. ЭЛПРОВ. ПРИБ. ПАН./ПЛАФОНА ОСВ. для Renault Megane II 2003-2009 Europe 2007-06-04
https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html
Automotive Electricians Portal FZCO
Automotive Electricians Portal FZCO קבל גישה לכל מכוניות דיאגרמות החיווטРасположение подключения масс Заземления для Renault Megane II 2003-2009 Europe 2007-06-04
