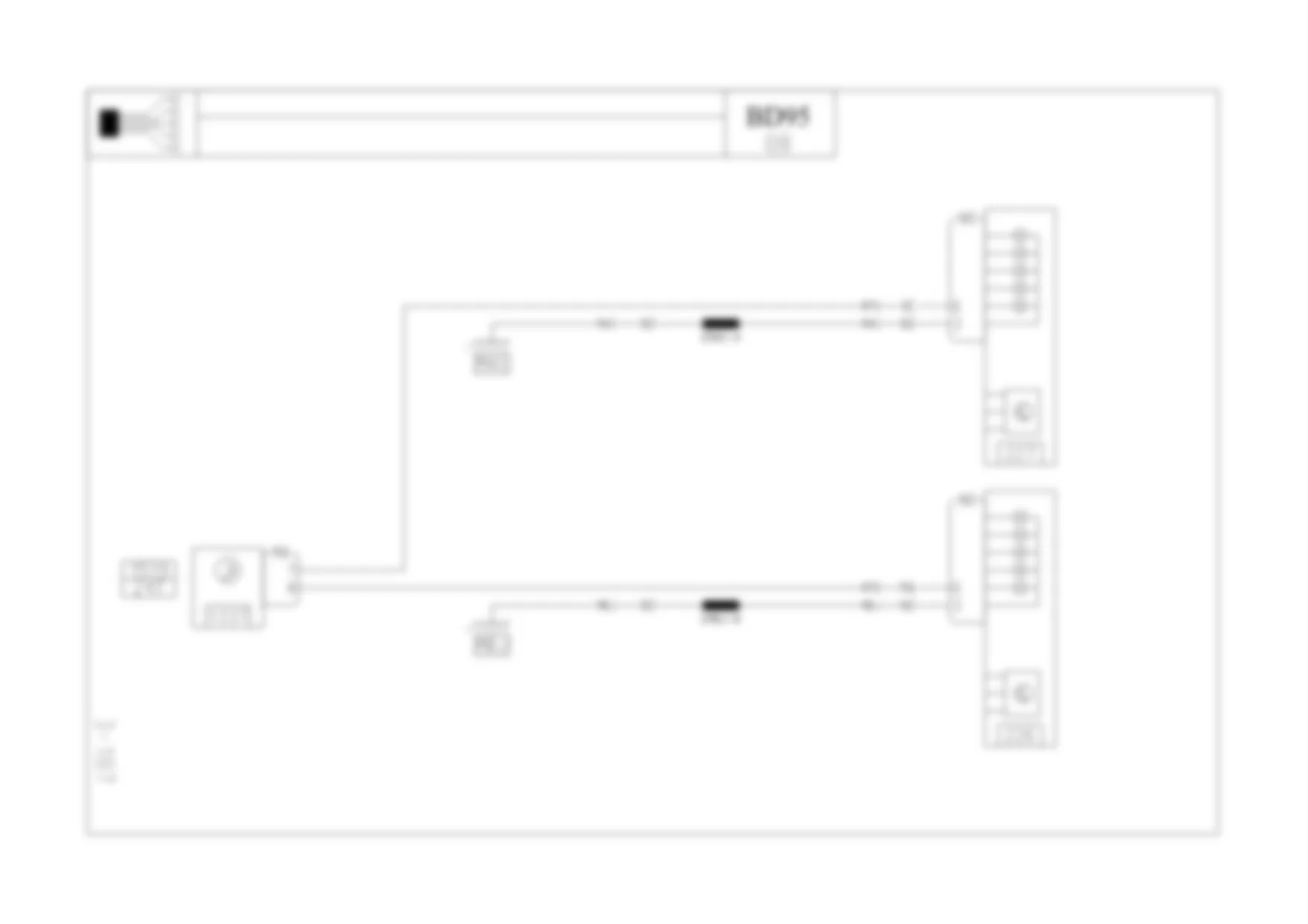

Электросхема ДАЛЬНИЙ СВЕТ ФАР для Renault Megane III 2009-2016 2008-09-12
https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html
Automotive Electricians Portal FZCO
Automotive Electricians Portal FZCO
Электросхема подходит для следующей комплектации автомобиля:
-
Код Элемента При нажатии переход на распиновку разъема (при отсутствии информации, перехода не будет) | Наименовение Элемента При нажатии переход на расположение элемента (при отсутствии информации, перехода не будет) |
1337 | |
1519 | |
226 | |
227 | |
247 | |
FCT_208 | |
MAS | |
MBJ | |
RPD | |
RPG | |
Распиновки Разъемов и расположения элементов ДАЛЬНИЙ СВЕТ ФАР для Renault Megane III 2009-2016 2008-09-12
Распиновка разъема 1337 - БЛОК ЗАЩИТЫ ЦЕПЕЙ И КОММУТАЦИИ для Renault Megane III 2009-2016 2008-09-12
Распиновка разъема 1337 - БЛОК ЗАЩИТЫ ЦЕПЕЙ И КОММУТАЦИИ для Renault Megane III 2009-2016 2008-09-12
| - - | | 1 - 0.5 - AP43 | + ПОСЛЕ ЗАМКА ЗАЖИГ. Ч/З ПРЕДОХР., ПРЕДОХР. | 2 - 2.5 - BP14 | + АККУМУЛ. БАТАРЕИ Ч/З ПРЕДОХР. > АБС | 3 - 2.0 - MBJ | ЭЛЕКТРИЧЕСКАЯ "МАССА" ВЕРХНЕЙ ПОПЕРЕЧИНЫ ЩИТКА ПЕРЕДКА | 4 - 0.75 - 11T | "+" УПР. СИГНАЛА НА ЛЕВУЮ ЛАМПУ ГАБ. СВЕТА СИС. ОСВ. ДНЕВНОГО ДВИЖЕНИЯ | 5 - 0.75 - 11S | "+" УПР. СИГНАЛА НА ПРАВУЮ ЛАМПУ ГАБ. СВЕТА СИС. ОСВ. ДНЕВНОГО ДВИЖЕНИЯ | 6 - 3.0 - NUA | ЭЛЕКТРОННАЯ "МАССА" БЛОКА ЗАЩИТЫ И КОММУТАЦИИ 1 |
|
Где находится элемент 1337 - БЛОК ЗАЩИТЫ ЦЕПЕЙ И КОММУТАЦИИ для Renault Megane III 2009-2016 2008-09-12
Распиновка разъема 1519 - ОРГАНЫ УПРАВЛЕНИЯ ПОД РУЛЕВЫМ КОЛЕСОМ для Renault Megane III 2009-2016 2008-09-12
Распиновка разъема 1519 - ОРГАНЫ УПРАВЛЕНИЯ ПОД РУЛЕВЫМ КОЛЕСОМ для Renault Megane III 2009-2016 2008-09-12
| - - | | 4 - 0.35 - 86M | СИГН. ВОЗВРАТА ПРОГРАММИРОВАНИЯ РЕГУЛЯТОРА СКОРОСТИ | 5 - 0.35 - 86G | УПР. ПРОГРАММИРОВАНИЕМ РЕГУЛЯТОРА СКОРОСТИ | 9 - 0.5 - MAM | ЭЛЕКТРИЧЕСКАЯ "МАССА" ЛЕВОЙ ПОПЕРЕЧИНЫ ПРИБОРНОЙ ПАНЕЛИ | 10 - 0.5 - 67G | СИГНАЛ ВКЛЮЧЕНИЯ ЭБУ ЭЛЕКТРООБОРУДОВАНИЯ > ЗВУКОВОЙ СИГНАЛ |
|
Где находится элемент 1519 - ОРГАНЫ УПРАВЛЕНИЯ ПОД РУЛЕВЫМ КОЛЕСОМ для Renault Megane III 2009-2016 2008-09-12
Распиновка разъема 226 - ПР. ФАРА для Renault Megane III 2009-2016 2008-09-12
Распиновка разъема 226 - ПР. ФАРА для Renault Megane III 2009-2016 2008-09-12
| - - | | 1 - 0.5 - 64D | УПР. УКАЗАТЕЛЯМИ ПРАВЫХ ПОВОРОТОВ | 2 - 0.5 - LPDA | + ПРАВОГО ГАБАРИТНОГО ОГНЯ Ч/З ПРЕДОХР. | 3 - 1.5 - MBJ | ЭЛЕКТРИЧЕСКАЯ "МАССА" ВЕРХНЕЙ ПОПЕРЕЧИНЫ ЩИТКА ПЕРЕДКА | 4 - 1.5 - CPD | + БЛИЖНЕГО СВЕТА ФАР Ч/З РЕЛЕ, ПРАВАЯ ФАРА | 5 - 0.75 - 11S | "+" УПР. СИГНАЛА НА ПРАВУЮ ЛАМПУ ГАБ. СВЕТА СИС. ОСВ. ДНЕВНОГО ДВИЖЕНИЯ | 6 - 0.5 - RPD | + ДАЛЬНИЙ СВЕТ ПРАВ. ФАРЫ Ч/З ПРЕДОХР. |
|
Где находится элемент 226 - ПР. ФАРА для Renault Megane III 2009-2016 2008-09-12
Распиновка разъема 227 - ЛЕВ. ФАРА для Renault Megane III 2009-2016 2008-09-12
Распиновка разъема 227 - ЛЕВ. ФАРА для Renault Megane III 2009-2016 2008-09-12
| - - | | 1 - 0.5 - 64C | УПР. УКАЗАТЕЛЯМИ ЛЕВЫХ ПОВОРОТОВ | 2 - 0.5 - LPGA | + ЛЕВОГО ГАБАРИТНОГО ОГНЯ Ч/З ПРЕДОХР. | 3 - 1.5 - MAS | ЭЛЕКТРИЧЕСКАЯ "МАССА" ЛЕВОГО ПЕРЕДНЕГО ЛОНЖЕРОНА | 4 - 1.5 - CPG | + БЛИЖНЕГО СВЕТА ФАР Ч/З РЕЛЕ, ЛЕВАЯ ФАРА | 5 - 0.75 - 11T | "+" УПР. СИГНАЛА НА ЛЕВУЮ ЛАМПУ ГАБ. СВЕТА СИС. ОСВ. ДНЕВНОГО ДВИЖЕНИЯ | 6 - 0.5 - RPG | + ДАЛЬНИЙ СВЕТ ЛЕВОЙ ФАРЫ Ч/З ПРЕДОХР. |
|
Где находится элемент 227 - ЛЕВ. ФАРА для Renault Megane III 2009-2016 2008-09-12
Распиновка разъема 247 - ЩИТОК ПРИБОРОВ для Renault Megane III 2009-2016 2008-09-12
Распиновка разъема 247 - ЩИТОК ПРИБОРОВ для Renault Megane III 2009-2016 2008-09-12
| - - | | 1 - 0.35 - 79J | "+" УПР. СИГНАЛА НА СИГНАЛЬНУЮ ЛАМПУ ПОДОГРЕВА СИДЕНЬЯ ВОДИТЕЛЯ > ИДЕНТИФИКАЦИЯ | 2 - 0.35 - BP69 | + АККУМУЛ. БАТАРЕИ Ч/З ПРЕДОХР. > ЩИТОК ПРИБОРОВ > ЭБУ КОНТРОЛЯ ИСПР. ЛАМП | 3 - 0.35 - NAM | ЭЛЕКТРОННАЯ "МАССА" ЛЕВОГО ВЕРХНЕГО ЛОНЖЕРОНА | 9 - 0.35 - 30A | УПР. - СИГН. ЛАМПЫ МИНИМАЛЬНОГО УР. ТОРМОЗ. ЖИД. | 10 - 0.35 - 27A | УПР. - СИГН. ЛАМПЫ ВКЛЮЧЕНИЯ СТОЯНОЧНОГО ТОРМОЗА | 11 - 0.5 - 153B | СИГНАЛ CAN L РУЛЕВОГО УПРАВЛЕНИЯ С ЭЛЕКТРОУСИЛИТЕЛЕМ | 12 - 0.5 - 153A | СИГНАЛ CAN H РУЛЕВОГО УПРАВЛЕНИЯ С ЭЛЕКТРОУСИЛИТЕЛЕМ | 13 - 0.35 - 79G | УПРАВЛЕНИЕ "+" СИГНАЛЬНОЙ ЛАМПЫ ОБОГРЕВА СИДЕНЬЯ ПАССАЖИРА | 15 - 0.35 - 41A | СИГН. + ДАТЧ. УР. ТОПЛИВА | 16 - 0.35 - 41B | - СИГНАЛА ДАТЧ. УР. ТОПЛИВА | 17 - 0.35 - 32B | СИГН. 1 ДАТЧ. УР. МАСЛА | 18 - 0.35 - 32A | СИГН. 2 ДАТЧ. УР. МАСЛА | 19 - 0.35 - 60PC | УПРАВЛЕНИЕ СИГНАЛЬНОЙ ЛАМПОЙ ОТКЛЮЧЕНИЯ ПОДУШКИ БЕЗОПАСНОСТИ ПАССАЖИРА | 20 - 0.35 - 60PB | "+" СИГНАЛЬНОЙ ЛАМПЫ ОТКЛЮЧЕНИЯ ПОДУШКИ БЕЗОПАСНОСТИ ПАССАЖИРА | 21 - 0.35 - 96L | УПРАВЛ. СИГНАЛ. ЛАМПОЙ НЕЗАСТЕГНУТОГО РЕМНЯ БЕЗОПАСНОСТИ ВОДИТЕЛЯ | 22 - 0.35 - 60PD | УПРАВЛЕНИЕ ВКЛЮЧЕНИЕМ СИГНАЛЬНОЙ ЛАМПОЙ ПОДУШКИ БЕЗОПАСНОСТИ ПАССАЖИРА |
|
Где находится элемент 247 - ЩИТОК ПРИБОРОВ для Renault Megane III 2009-2016 2008-09-12
Расположение подключения масс Заземления для Renault Megane III 2009-2016 2008-09-12
