Электросхемы Автомтическая коробка Передач (АКПП) Полная привод (4WD) Блокировка Дифференциала Hyundai Santa Fe GLS 2008

Автомтическая коробка Передач (АКПП) Полная привод (4WD) Блокировка Дифференциала

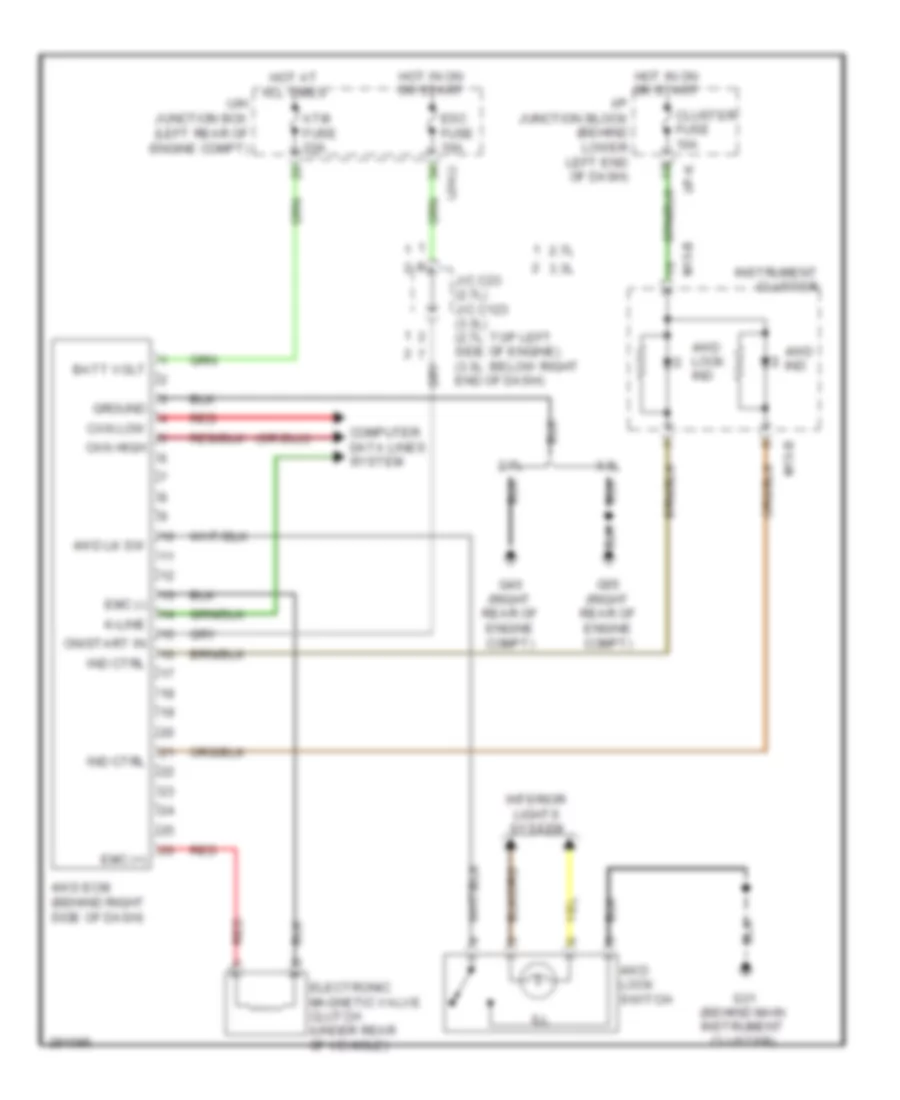

Электросхема Полного привода 4WD для Hyundai Santa Fe GLS 2008

Электросхема Полного привода 4WD для Hyundai Santa Fe GLS 2008 - Список элементов:

• 2.7l
• 3.3l
• 4wd ecm (behind right side of dash)
• 4wd ind
• 4wd lk sw
• 4wd lock ind
• 4wd lock switch
• Atm fuse 20a
• Batt volt
• Can high
• Can low
• Cluster fuse 10a
• Computer data lines system
• Electronic magnetic valve clutch (under rear of vehicle)
• Emc (+)
• Emc (-)
• Esc fuse 10a
• G31 (behind main instrument cluster)
• G40 (right rear of engine compt)
• G55 (right rear of engine compt)
• Ground
• Hot at all times
• Hot in on or start
• I/p junction block (behind lower left end of dash)
• I/p-k
• Ill
• Ind ctrl
• Instrument cluster
• Interior lights system
• J/c c23 (2.7l) j/c c123 (3.3l) (2.7l: top left side of engine) (3.3l: below right end of dash)
• K-line
• M15-b
• On/start in
• Red
• U/h junction box (left rear of engine compt)
• U/h-u

2.7L

2.7L, Электросхема автоматической коробки передач АКПП для Hyundai Santa Fe GLS 2008

2.7L, Электросхема автоматической коробки передач АКПП для Hyundai Santa Fe GLS 2008 - Список элементов:

• (+)
• (-)
• (behind center of dash) g33
• 2nd
• 5v regu- lator
• Atm fuse 20a
• Atm relay
• Atm solenoid valve (at top of transaxle)
• B/up lp fuse 10a
• Batt volt
• C30-a
• C30-b
• Can high
• Can low
• Computer data lines system
• D input
• Dcc
• Down shift
• Engine controls system
• Exterior lights system
• G39 (left rear of engine compt)
• Ground
• Hot at all times
• Hot in on or start
• I/p junction block (behind lower left end of dash)
• I/p-m
• Input spd
• Input speed sensor
• Instrument cluster
• Interior lights system
• K line
• M15-a
• M15-b
• M15-d
• Micom
• Mirrors system
• N input
• Normal
• Oil temp sens
• Output spd
• Output speed sensor
• P input
• Pcm (left rear of engine compt)
• Pnk
• Pwm sig
• R input
• Red
• Rly ctrl
• Room lp fuse 10a
• Select
• Select sw
• Select switch
• Sensor temperature oil
• Shift interlock system
• Sig
• Solenoid 2nd
• Solenoid dcc
• Solenoid lr
• Solenoid od
• Solenoid ud
• Sport mode switch
• Starting/ charging system
• Transaxle range switch (on top of transaxle)
• U/h junction box (left rear of engine compt)
• U/h-c
• Up shift
• Vfs solenoid

3.3L

3.3L, Электросхема автоматической коробки передач АКПП для Hyundai Santa Fe GLS 2008

3.3L, Электросхема автоматической коробки передач АКПП для Hyundai Santa Fe GLS 2008 - Список элементов:

• (+)
• (-)
• (behind center of dash) g33
• 2nd
• 5v regu- lator
• Atm fuse 20a
• Atm relay
• Atm solenoid valve (at top of transaxle)
• B/up lp fuse 10a
• Batt volt
• C130-a
• C130-b
• Can high
• Can low
• Computer data lines system
• D input
• Dcc
• Down shift
• Engine controls system
• Exterior lights system
• G52 (left rear of engine compt)
• Ground
• Hot at all times
• Hot in on or start
• I/p junction block (behind lower left end of dash)
• I/p-m
• Input spd
• Instrument cluster
• Interior lights system
• K line
• M15-a
• M15-b
• M15-d
• Micom
• Mirrors system
• N input
• Normal
• Oil temp sens
• Output spd
• P input
• Pcm (left rear of engine compt)
• Pnk
• Pulse generator a (front of transaxle)
• Pulse generator b (on top front of transaxle)
• Pwm sig
• R input
• Red
• Rly ctrl
• Room lp fuse 10a
• Select
• Select sw
• Select switch
• Sensor temperature oil
• Shift interlock system
• Sig
• Solenoid 2nd
• Solenoid dcc
• Solenoid lr
• Solenoid od
• Solenoid red
• Solenoid ud
• Solenoid vfs
• Sport mode switch
• Starting/ charging system
• Transaxle range switch (on top of transaxle)
• U/h junction box (left rear of engine compt)
• U/h-c
• Up shift
