Электросхемы Магнитола Мультимедия Isuzu Rodeo LS 1991

Магнитола Мультимедия

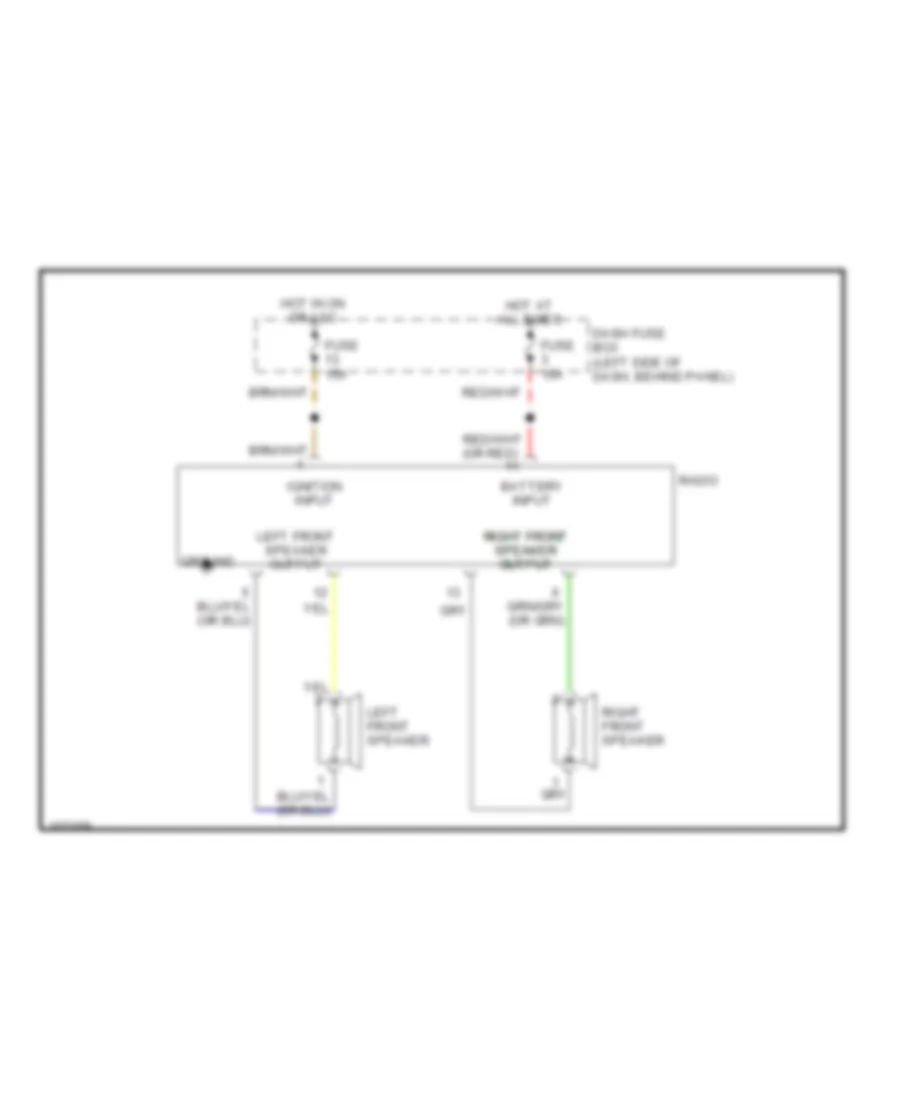

схема с 2 акустическими системами для Isuzu Rodeo LS 1991

схема с 2 акустическими системами для Isuzu Rodeo LS 1991 - Список элементов:

• Battery input
• Dash fuse box (left side of dash, behind panel)
• Fuse 10a
• Fuse 15a
• Ground
• Hot at all times
• Hot in on or acc
• Ignition input
• Left front speaker
• Left front speaker output
• Radio
• Right front right front speaker speaker output output
• Right front speaker

Электросхемы магнитолы, С CD-плеер для Isuzu Rodeo LS 1991

Электросхемы магнитолы, С CD-плеер для Isuzu Rodeo LS 1991 - Список элементов:

• (1991)
• (1992)
• (not used)
• 15a
• Antenna
• Cd player
• Dash fuse box (left side of dash, behind panel)
• Fuse 10a
• Fuse 12
• Fuse 13 15a
• Hot at all times
• Hot in on or acc
• In-line filter
• In-line fuse 3a (center of dash, behind radio)
• Left front speaker
• Left rear speaker
• Nca
• Pnk
• Radio
• Red
• Right front speaker
• Right rear speaker

Электросхемы магнитолы, без CD-плеер для Isuzu Rodeo LS 1991

Электросхемы магнитолы, без CD-плеер для Isuzu Rodeo LS 1991 - Список элементов:

• (1991)
• (1992)
• Antenna
• Dash fuse box (left side of dash, behind panel)
• Fuse 10a
• Fuse 12 15a
• Fuse 13 15a
• Hot at all times
• Hot in on or acc
• Left front speaker
• Left rear speaker
• Radio
• Red
• Right front speaker
• Right rear speaker
