ПРИВОД ЗЕРКАЛ

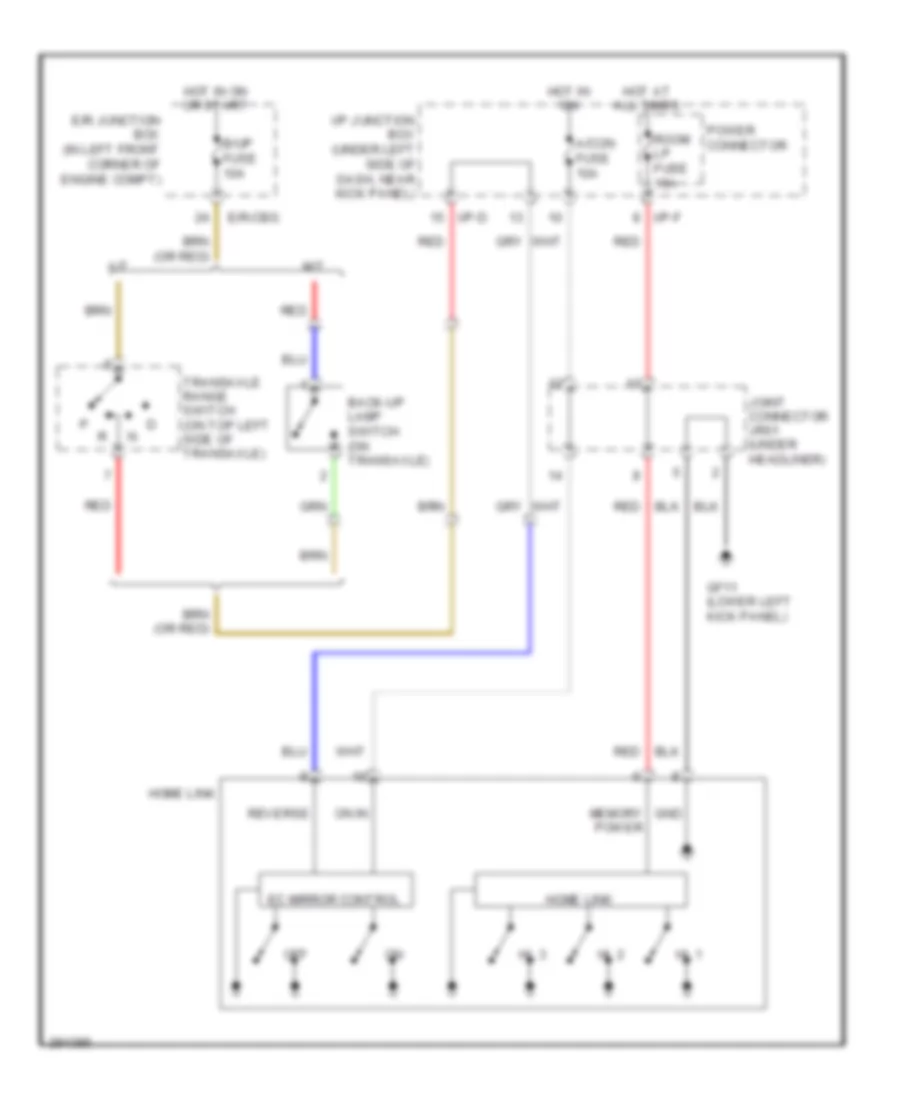

Электросхема затемняющегося зеркала заднего вида, С домашняя связь для Hyundai Elantra SE 2008

Электросхема затемняющегося зеркала заднего вида, С домашняя связь для Hyundai Elantra SE 2008 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Download PDF file

Электросхема затемняющегося зеркала заднего вида, С домашняя связь для Hyundai Elantra SE 2008 - Список элементов:

  • A/con fuse 10a
  • A/t
  • B/up fuse 10a
  • Back-up lamp switch (on transaxle)
  • E/r junction box (in left front corner of engine compt)
  • E/r-cbg
  • Ec mirror control
  • Gf11 (lower left kick panel)
  • Gnd
  • Hl 1
  • Hl 2
  • Hl 3
  • Home link
  • Hot at all times
  • Hot in on
  • Hot in on or start
  • I/p junction box (under left side of dash, near kick panel)
  • I/p-d
  • I/p-f
  • Joint connector jr01 (under headliner)
  • M/t
  • Memory power
  • Off
  • On in
  • Power connector
  • Red
  • Reverse
  • Room lp fuse 15a
  • Transaxle range switch (on top left side of transaxle)

Электросхема затемняющегося зеркала заднего вида, без домашняя связь для Hyundai Elantra SE 2008

Электросхема затемняющегося зеркала заднего вида, без домашняя связь для Hyundai Elantra SE 2008 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Получить доступ ко всем электросхемам автомобиляDownload PDF file

Электросхема затемняющегося зеркала заднего вида, без домашняя связь для Hyundai Elantra SE 2008 - Список элементов:

  • A/con fuse 10a
  • A/t
  • B/up fuse 10a
  • Back-up lamp switch (on transaxle)
  • E/r junction box (in left front corner of engine compt)
  • E/r-cbg
  • Electro chromic mirror
  • Gf11 (lower left kick panel)
  • Gnd
  • Hot in on
  • Hot in on or start
  • I/p junction box (under left side of dash, near kick panel)
  • I/p-d
  • I/p-f
  • Joint connector jr01 (under headliner)
  • M/t
  • On input
  • Red
  • Transaxle range sw ``r" position/ back-up lp sw ``on"
  • Transaxle range switch (on top left side of transaxle)

Электросхема привода зеркал для Hyundai Elantra SE 2008

Электросхема привода зеркал для Hyundai Elantra SE 2008 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Получить доступ ко всем электросхемам автомобиляDownload PDF file

Электросхема привода зеркал для Hyundai Elantra SE 2008 - Список элементов:

  • (in driver's door) j/c jd01
  • Clock fuse 10a
  • Defogger
  • Defogger system
  • Down
  • Driver outside mirror motor
  • Driver power outside mirror motor
  • Gf11 (lower left kick panel)
  • Hot in acc or on
  • I/p junction box (under left side of dash, near kick panel)
  • I/p-f
  • Left
  • Left/ right
  • Left/right switch
  • Nca
  • Passenger power outside mirror motor
  • Pnk
  • Power outside mirror switch
  • Red
  • Right
  • Selector switch
  • Up/ down
  • Up/down switch
