Электросхемы Стеклоочистители и Стеклоомыватели Дворники Isuzu Axiom XS 2002

Стеклоочистители и Стеклоомыватели Дворники

Электросхема передних стеклоочистителей дворников и омывателя лобового стекла для Isuzu Axiom XS 2002

Электросхема передних стеклоочистителей дворников и омывателя лобового стекла для Isuzu Axiom XS 2002 - Список элементов:

• Alarm & relay control unit (right side of dash)
• B-9 (under
• C-10/p-10 (right side of engine compt)
• Center console)
• Combination switch
• Dash fuse box (on left of dash behind trim panel)
• Front wiper fuse 17 20a
• Gnd
• Hot in on or start
• I-41
• I-42
• Ignition
• Int
• Int input
• Off
• Off input
• Park
• Ref
• Run
• Run/park in
• Var int input
• Variable intermittent
• Wash
• Wash input
• Windshield washer motor (on right front of engine compartment, in washer fluid reservoir)
• Windshield wiper motor (on right rear corner of engine compartment, on firewall)
• Windshield wiper/washer switch

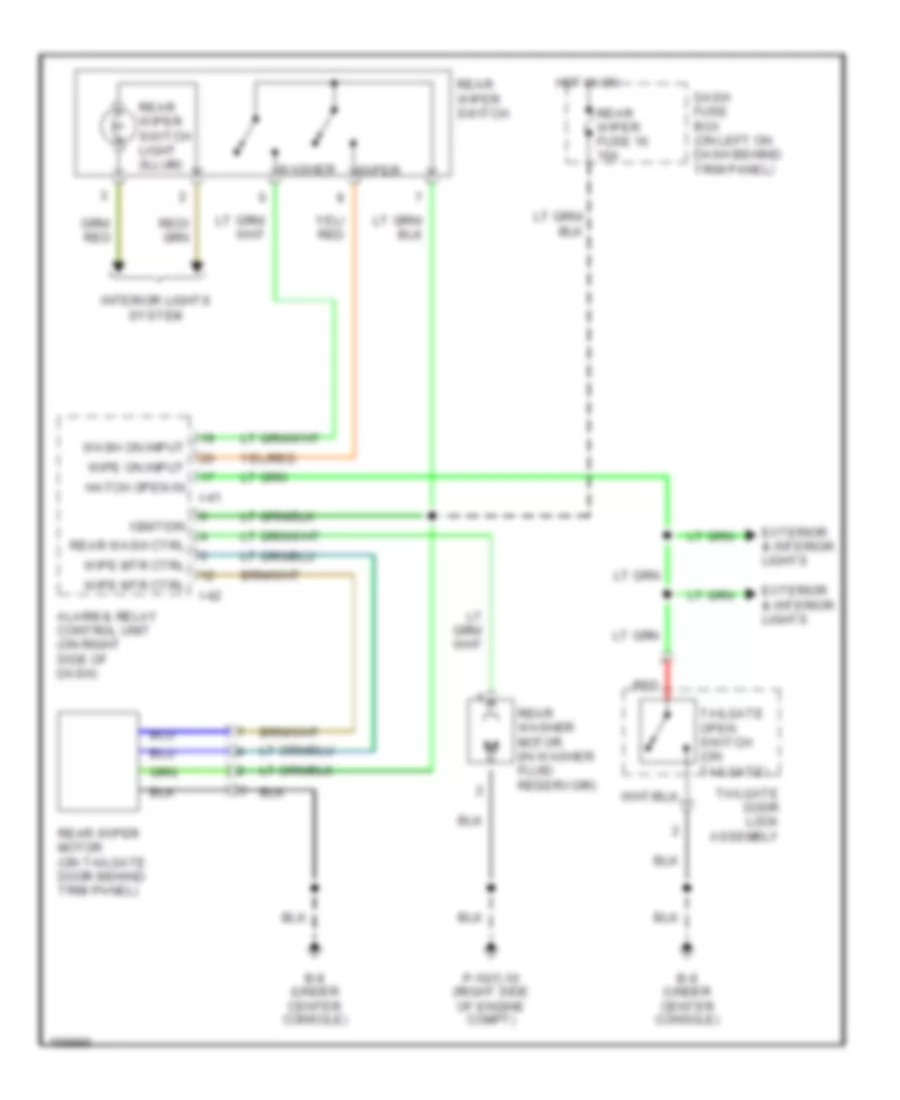

Электросхема заднего стеклоочистителя дворника и омывателя для Isuzu Axiom XS 2002

Электросхема заднего стеклоочистителя дворника и омывателя для Isuzu Axiom XS 2002 - Список элементов:

• Alarm & relay control unit (on right side of dash)
• B-9 (under center console)
• Dash fuse box (on left on dash behind trim panel)
• Exterior & interior lights
• Hatch open in
• Hot in on
• I-41
• I-42
• Ignition
• Interior lights system
• P-10/c-10 (right side of engine compt)
• Rear wash ctrl
• Rear washer motor (in washer fluid reservoir)
• Rear wiper fuse 16 10a
• Rear wiper motor (on tailgate door behind trim panel)
• Rear wiper switch
• Rear wiper switch light (illum)
• Red
• Tailgate door lock assembly
• Tailgate open switch (on tailgate)
• Wash on input
• Washer
• Wipe mtr ctrl
• Wipe on input
• Wiper
