Электросхемы Стеклоочистители и Стеклоомыватели Дворники Isuzu Rodeo LS 2000

Стеклоочистители и Стеклоомыватели Дворники

Электросхема передних стеклоочистителей дворников и омывателя лобового стекла для Isuzu Rodeo LS 2000

Электросхема передних стеклоочистителей дворников и омывателя лобового стекла для Isuzu Rodeo LS 2000 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Download PDF file

Электросхема передних стеклоочистителей дворников и омывателя лобового стекла для Isuzu Rodeo LS 2000 - Список элементов:

  • (off) mist
  • Alarm & relay control unit (above right kick panel)
  • Center console)
  • Combination switch
  • Dash fuse box (behind dash, left of steering column)
  • Front wiper & washer fuse 20a
  • G104 (left rear corner of engine compt, on inner fender panel)
  • G111 (right side of engine compt, behind battery)
  • G302 (below
  • Gnd
  • Hot in on or start
  • I-41
  • I-42
  • Ignition
  • Int
  • Int input
  • Mist
  • Off
  • Park
  • Ref
  • Run
  • Run/park in
  • Var int input
  • Variable intermittent
  • W/ variable intermittent wipers
  • Wash
  • Wash input
  • Windshield washer motor (on right front of engine compartment, in washer fluid reservoir)
  • Windshield wiper motor (on right rear corner of engine compartment, on firewall)
  • Windshield wiper/washer switch

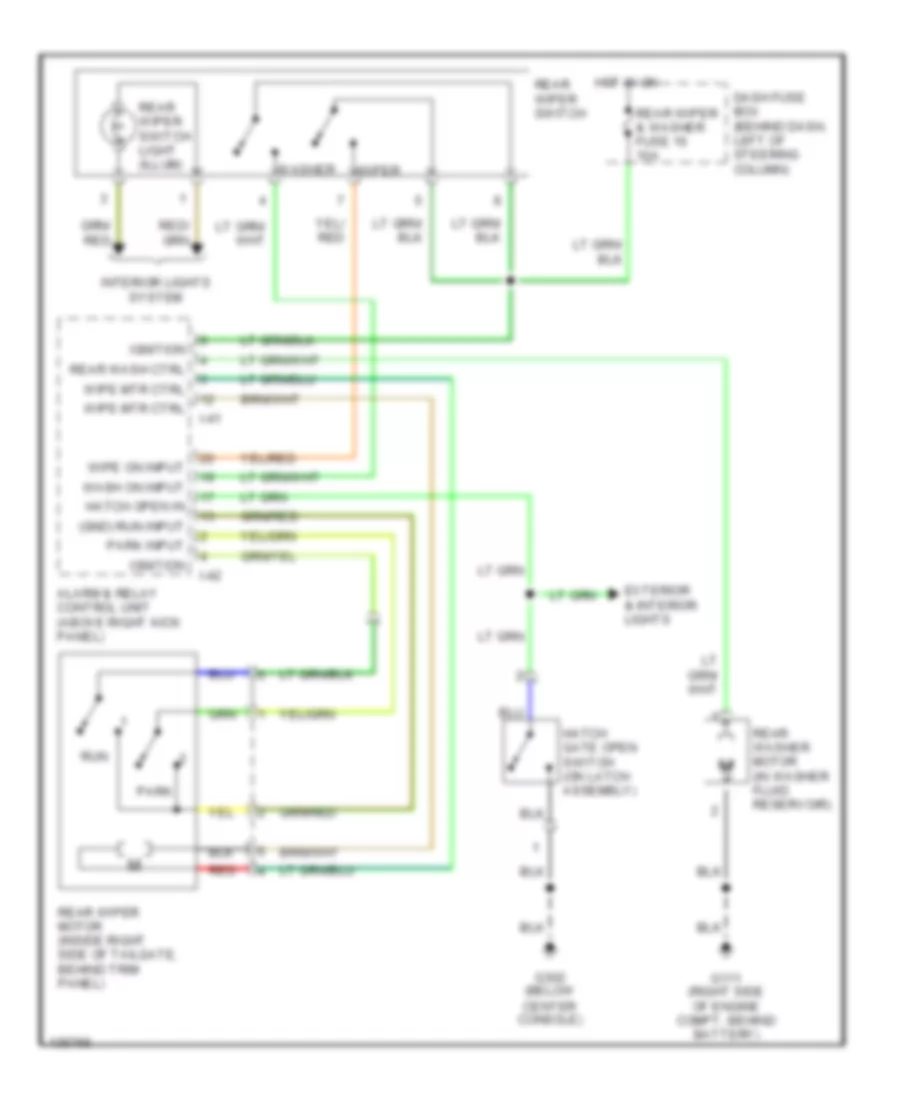

Электросхема заднего стеклоочистителя дворника и омывателя для Isuzu Rodeo LS 2000

Электросхема заднего стеклоочистителя дворника и омывателя для Isuzu Rodeo LS 2000 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Получить доступ ко всем электросхемам автомобиляDownload PDF file

Электросхема заднего стеклоочистителя дворника и омывателя для Isuzu Rodeo LS 2000 - Список элементов:

  • (gnd) run input
  • Alarm & relay control unit (above right kick panel)
  • Dash fuse box (behind dash, left of steering column)
  • Exterior & interior lights
  • G111 (right side of engine compt, behind battery)
  • G302 (below center console)
  • Hatch gate open switch (on latch assembly)
  • Hatch open in
  • Hot in on
  • I-41
  • I-42
  • Ignition
  • Interior lights system
  • Park
  • Park input
  • Rear wash ctrl
  • Rear washer motor (in washer fluid reservoir)
  • Rear wiper & washer fuse 16 10a
  • Rear wiper motor (inside right side of tailgate, behind trim panel)
  • Rear wiper switch
  • Rear wiper switch light (illum)
  • Red
  • Run
  • Wash on input
  • Washer
  • Wipe mtr ctrl
  • Wipe on input
  • Wiper
