Электросхемы Стеклоочистители и Стеклоомыватели Дворники Isuzu Trooper RS 1994

Стеклоочистители и Стеклоомыватели Дворники

Электросхема передних стеклоочистителей дворников и омывателя лобового стекла для Isuzu Trooper RS 1994

Электросхема передних стеклоочистителей дворников и омывателя лобового стекла для Isuzu Trooper RS 1994 - Список элементов:

• (ls & rs models)
• (right rear corner of engine compartment)
• Coil control
• Dash fuse box (left side of i/p)
• Fuse c-5 15a
• G105 (rear of right fender)
• G200 (left side kick panel)
• Gnd
• Hot in on or start
• Illumi- nation
• Int
• Interior lights system
• Intermittent input power input
• J/c
• Off
• Park
• Run
• Timer
• Variable inter- mittent
• Wash
• Washer input
• Wind- shield wiper/ washer switch
• Windshield intermittent wiper relay (fuse/relay box)
• Windshield washer motor (in washer fluid reservoir)
• Windshield wiper motor

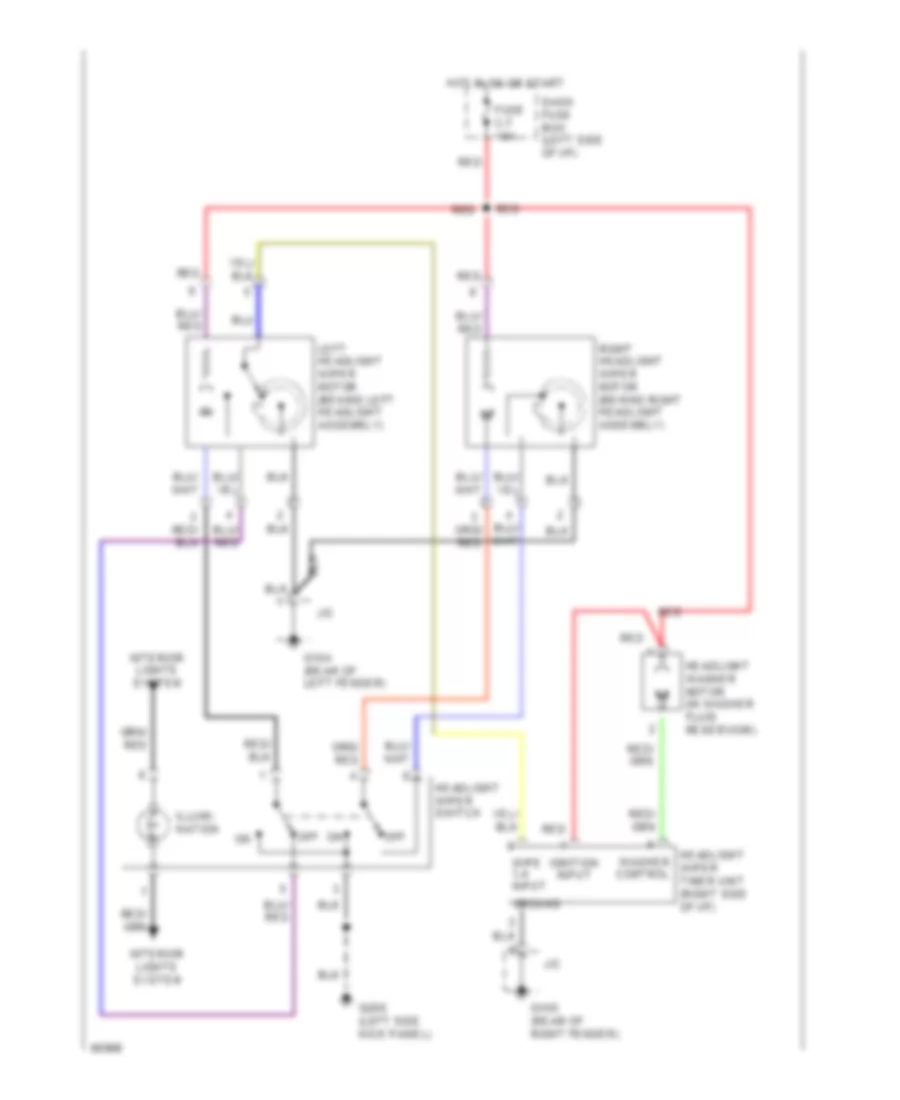

Схема Шайбы/Дворника Фары для Isuzu Trooper RS 1994

Схема Шайбы/Дворника Фары для Isuzu Trooper RS 1994 - Список элементов:

• Dash fuse box (left side of i/p)
• Fuse c-7 10a
• G104 (rear of left fender)
• G105 (rear of right fender)
• G200 (left side kick panel)
• Ground
• Headlight washer motor (in washer fluid reservoir)
• Headlight washer wiper control timer unit (right side of i/p)
• Headlight wiper switch
• Hot in on or start
• Ignition input
• Illumi- nation
• Interior lights system
• J/c
• Left headlight wiper motor (behind left headlight assembly)
• Off
• Red
• Right headlight wiper motor (behind right headlight assembly)
• Wipe 1-4 input

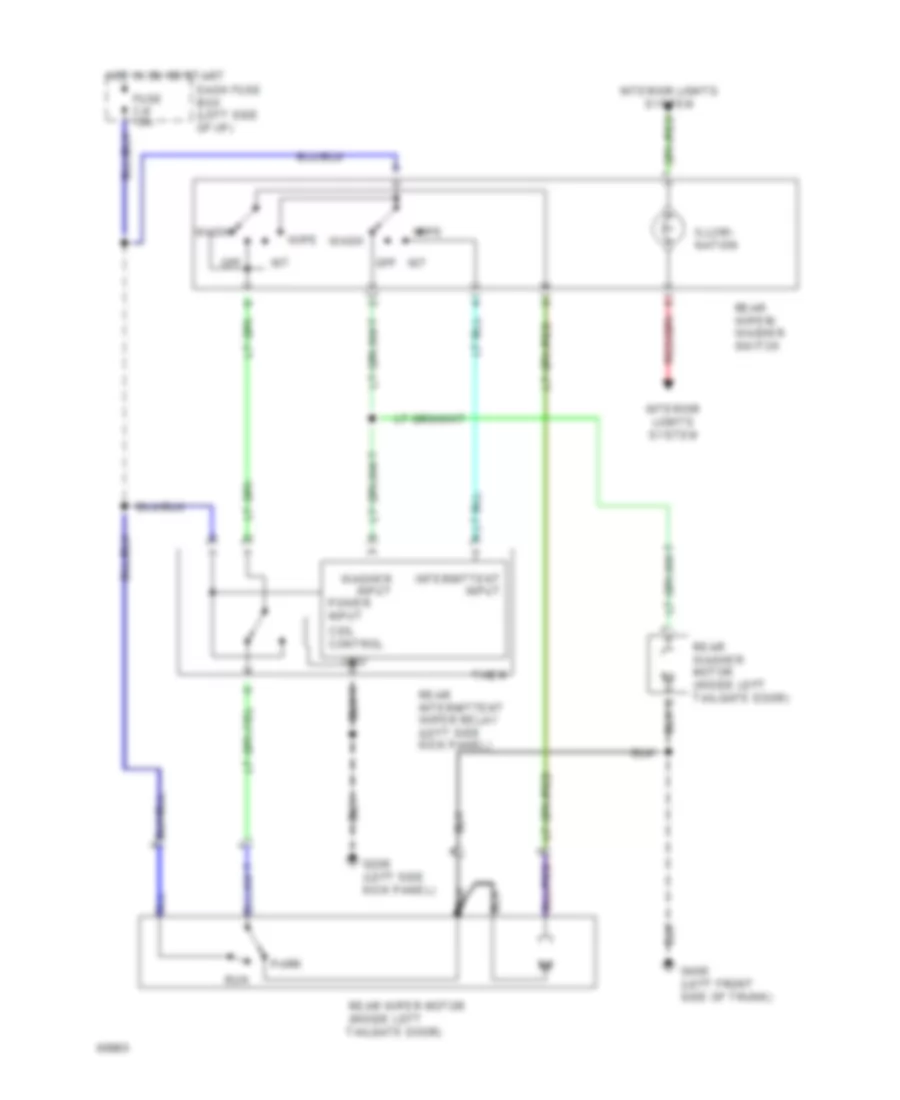

Электросхема заднего стеклоочистителя дворника и омывателя, С Неустойчивая для Isuzu Trooper RS 1994

Электросхема заднего стеклоочистителя дворника и омывателя, С Неустойчивая для Isuzu Trooper RS 1994 - Список элементов:

• (inside left
• Coil control
• Dash fuse box (left side of i/p)
• Fuse c-6 10a
• G200 (left side kick panel)
• G400 (left front side of trunk)
• Gnd
• Hot in on or start
• Illumi- nation
• Int
• Interior lights system
• Intermittent input
• Off
• Park
• Power input
• Rear intermittent wiper relay (left side kick panel)
• Rear washer motor (inside left tailgate door)
• Rear wiper motor
• Rear wiper/ washer switch
• Run
• Tailgate door)
• Timer
• Wash
• Washer input
• Wipe

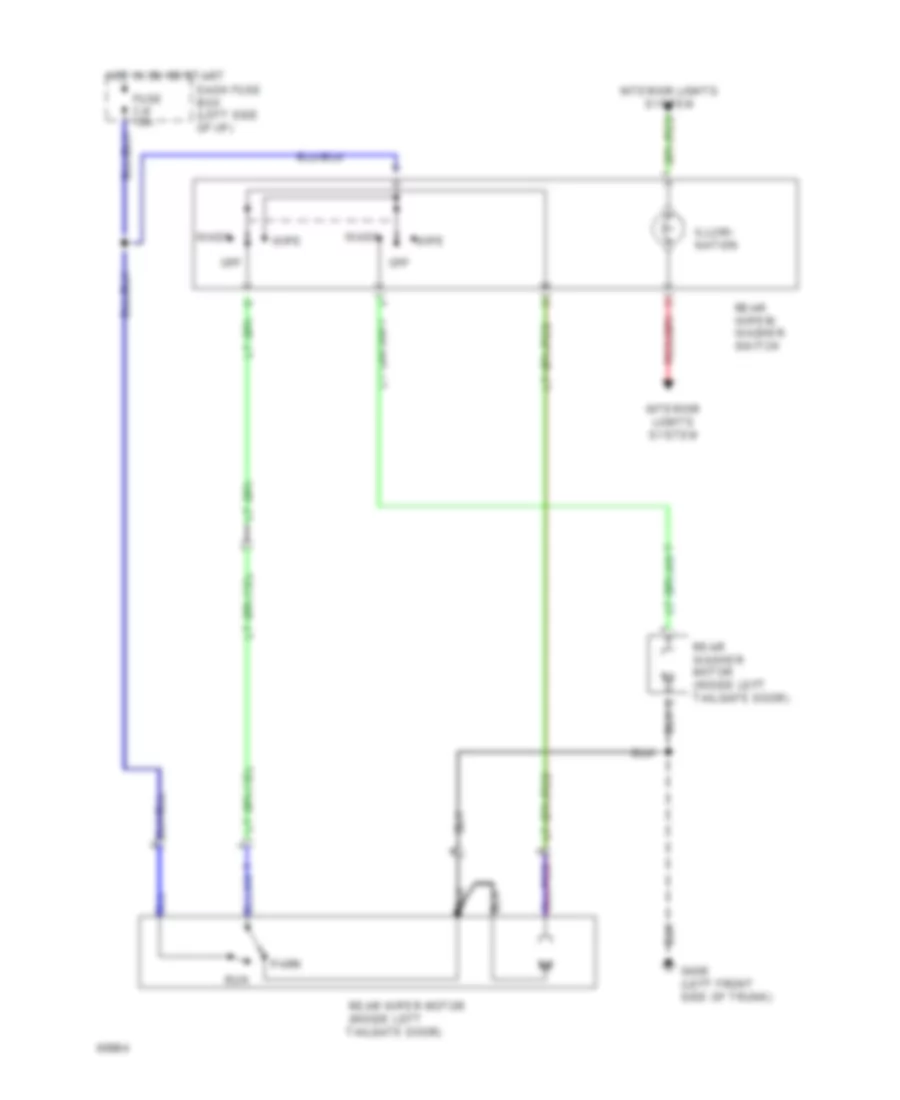

Электросхема заднего стеклоочистителя дворника и омывателя, без Неустойчивая для Isuzu Trooper RS 1994

Электросхема заднего стеклоочистителя дворника и омывателя, без Неустойчивая для Isuzu Trooper RS 1994 - Список элементов:

• wash
• (inside left
• Dash fuse box (left side of i/p)
• Fuse c-6 10a
• G400 (left front side of trunk)
• Hot in on or start
• Illumi- nation
• Interior lights system
• Off
• Off
• Park
• Rear washer motor (inside left tailgate door)
• Rear wiper motor
• Rear wiper/ washer switch
• Run
• Tailgate door)
• Wash
• Wipe
