Электросхемы Стеклоочистители и Стеклоомыватели Дворники Isuzu Trooper S 1991

Стеклоочистители и Стеклоомыватели Дворники

Электросхема переднего дворника стеклоочистителя и омывателя для Isuzu Trooper S 1991

Электросхема переднего дворника стеклоочистителя и омывателя для Isuzu Trooper S 1991 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Download PDF file

Электросхема переднего дворника стеклоочистителя и омывателя для Isuzu Trooper S 1991 - Список элементов:

  • C122
  • Combin- ation switch
  • Front washer motor (below washer reservoir)
  • Front wiper motor (rear of engine compartment)
  • Fuse 15a
  • Fuse block (engine compartment, left fender panel)
  • G105 (right rear corner, inner fender panel)
  • High
  • Hot in on and accessory
  • Int
  • Intermittent
  • Low
  • Off
  • Park
  • Run
  • Unit
  • Washer switch
  • Wiper motor condenser (near front of wiper motor)
  • Wiper switch

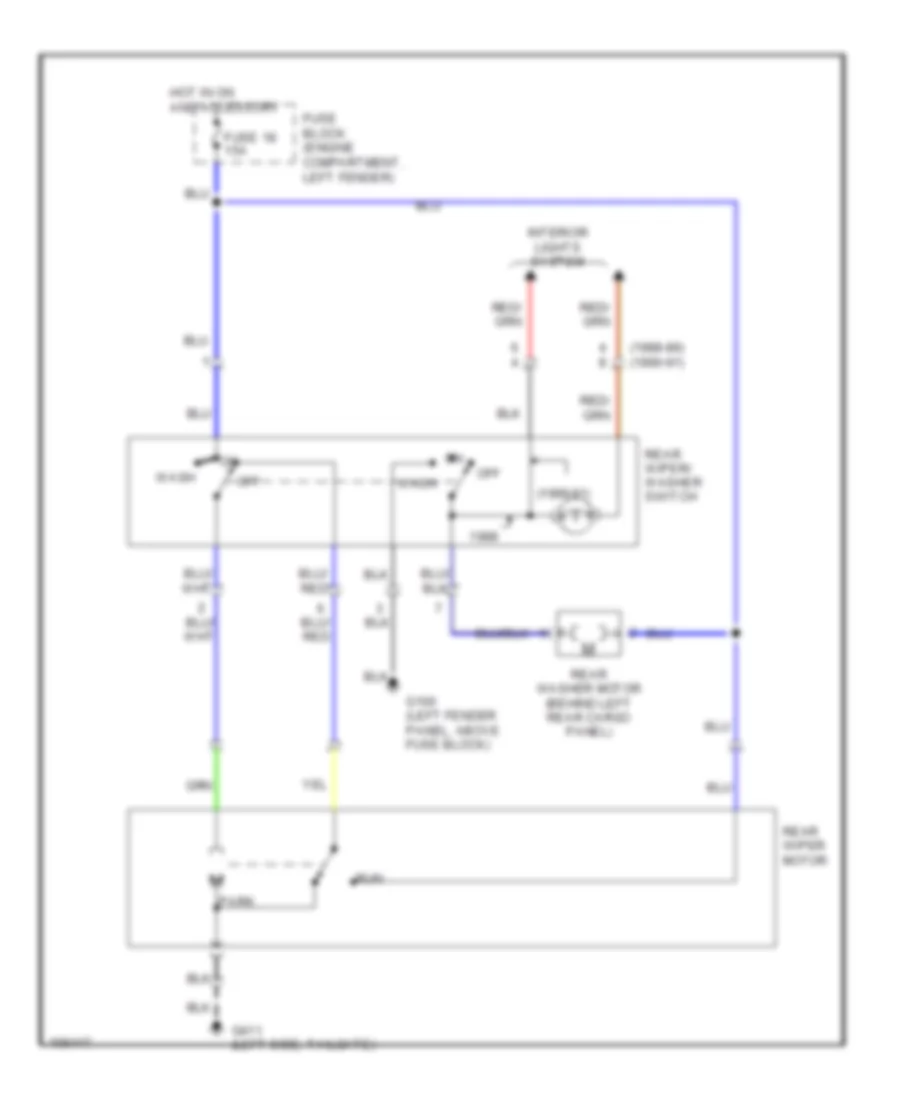

Электросхема заднего стеклоочистителя и омывателя стекла для Isuzu Trooper S 1991

Электросхема заднего стеклоочистителя и омывателя стекла для Isuzu Trooper S 1991 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Получить доступ ко всем электросхемам автомобиляDownload PDF file

Электросхема заднего стеклоочистителя и омывателя стекла для Isuzu Trooper S 1991 - Список элементов:

  • (1988-89) (1990-91)
  • (1989-91)
  • Fuse 18 15a
  • Fuse block (engine compartment, left fender)
  • G100 (left fender panel, above fuse block)
  • G411 (left side, tailgate)
  • Hot in on and accessory
  • Interior lights system
  • Off
  • Park
  • Rear washer motor (behind left rear cargo panel)
  • Rear wiper motor
  • Rear wiper/ washer switch
  • Run
  • Wash
