Автомтическая коробка Передач (АКПП) Полная привод (4WD) Блокировка Дифференциала

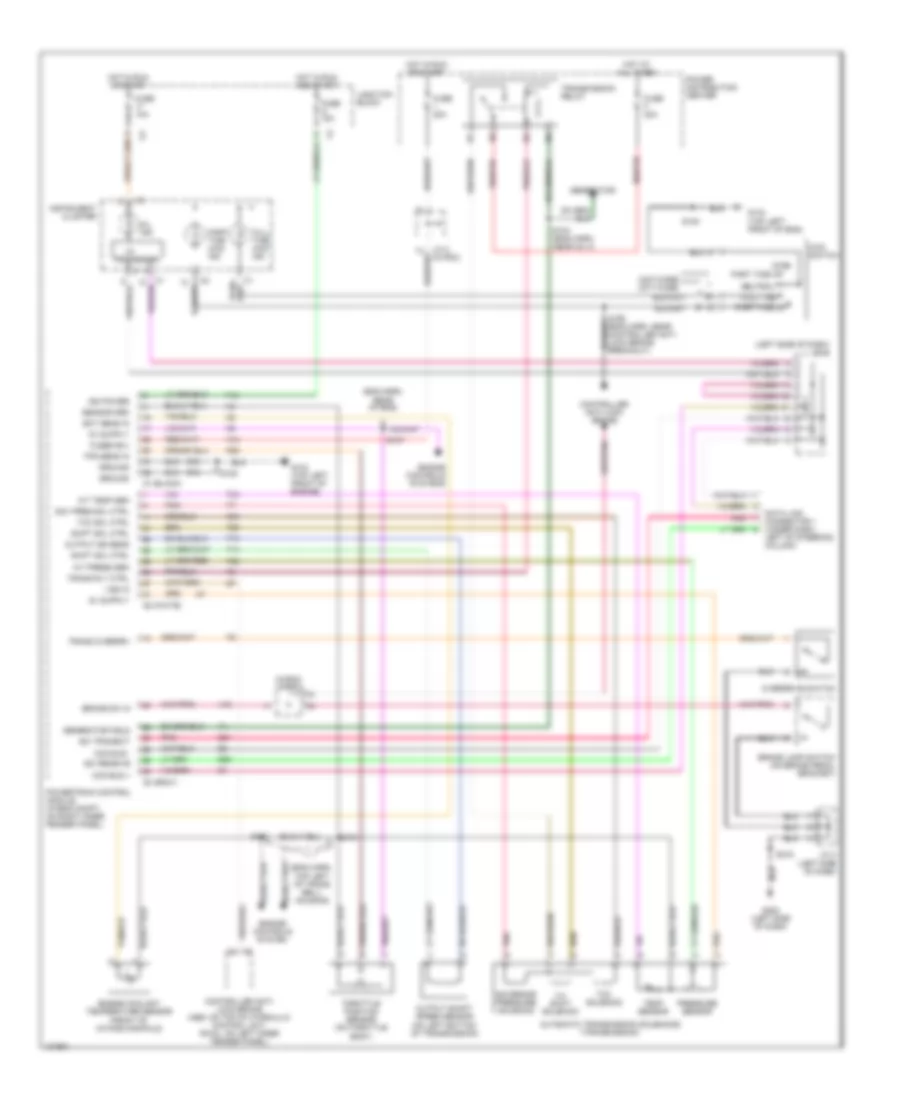

Электросхема автоматической коробки передач АКПП для Dodge Dakota 1999

Электросхема автоматической коробки передач АКПП для Dodge Dakota 1999 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Получить доступ ко всем электросхемам автомобиляDownload PDF file

Электросхема автоматической коробки передач АКПП для Dodge Dakota 1999 - Список элементов:

  • (eng harn, rear of eng)
  • (eng harn, top left of trans bell- housing)
  • (in pdc) j/c 2
  • (left side of dash) j/c 3
  • 242t-case 231t-case
  • 2wd
  • 3-4 shift solenoid
  • 4wd switch
  • A/t press sen
  • A/t temp sen
  • A14
  • Automatic transmission solenoids (transmission)
  • Brake lamp switch (on brake pedal bracket)
  • Brake sw in
  • C1 (black)
  • C2 (white)
  • C3 (gray)
  • Ccd bus +
  • Ccd bus -
  • Controller anti- lock brake (abs: on top of hydraulic control unit, rwal: on left inner fender panel)
  • Controller anti-lock brake
  • D20
  • D21
  • Data link connector 1 (under dash, left of steering column)
  • Ect sens in
  • Engine controls system
  • Engine controls systems
  • Engine coolant temperature sensor (front of intake manifold)
  • F18
  • Full time
  • Full time 4wd ind
  • Fuse 10a
  • Fuse 20a
  • Fuse f 20a
  • Fused b(+)
  • G134 (top left front of eng)
  • G134 (top left front of engine)
  • G202 (left side of dash)
  • Generator
  • Generator field
  • Gov pres sol ctrl
  • Governor pressure solenoid
  • Ground
  • Hot at all times
  • Hot in run and start
  • Hot in run or start
  • I/o
  • Ign power
  • Instrument cluster
  • J/c 2 (in pdc)
  • J/c 4 (left side of dash)
  • Junction block
  • K22
  • K54
  • Mil ind
  • Neutral
  • Output shaft speed sensor (on left bottom of transmission)
  • Output ss sens
  • Overdrive switch
  • Part time 4wd ind
  • Part time hi
  • Part time lo
  • Pnk
  • Power distribution center
  • Powertrain control module (in eng compt, on right inner fender panel)
  • Pressure sensor
  • Processor
  • S101
  • S103
  • S104 (eng harn, near inj 4)
  • S105
  • S107
  • S108
  • S156 (eng harn, near controller anti- lock brake breakout)
  • S216
  • Sci receive
  • Sci transmit
  • Sensor grd
  • Shift sol ctrl
  • T13
  • T14
  • T25
  • T34
  • T60
  • Tcc sol ctrl
  • Tcc solenoid
  • Temp sensor
  • Throttle position sensor (on throttle body)
  • Tps sens in
  • Trans overdrv
  • Trans rly ctrl
  • Transmission relay
  • V40
  • Vss in
  • Z12
