Электросхемы Магнитола Мультимедия Dodge Ram Wagon B250 1993

  1. Главная
  2. >DODGE
  3. >Dodge 1993
  4. >Dodge Ram Wagon B250 1993
  5. >Dodge Ram Wagon B250 1993 - Список всех электросхем

Download PDF file

Магнитола Мультимедия

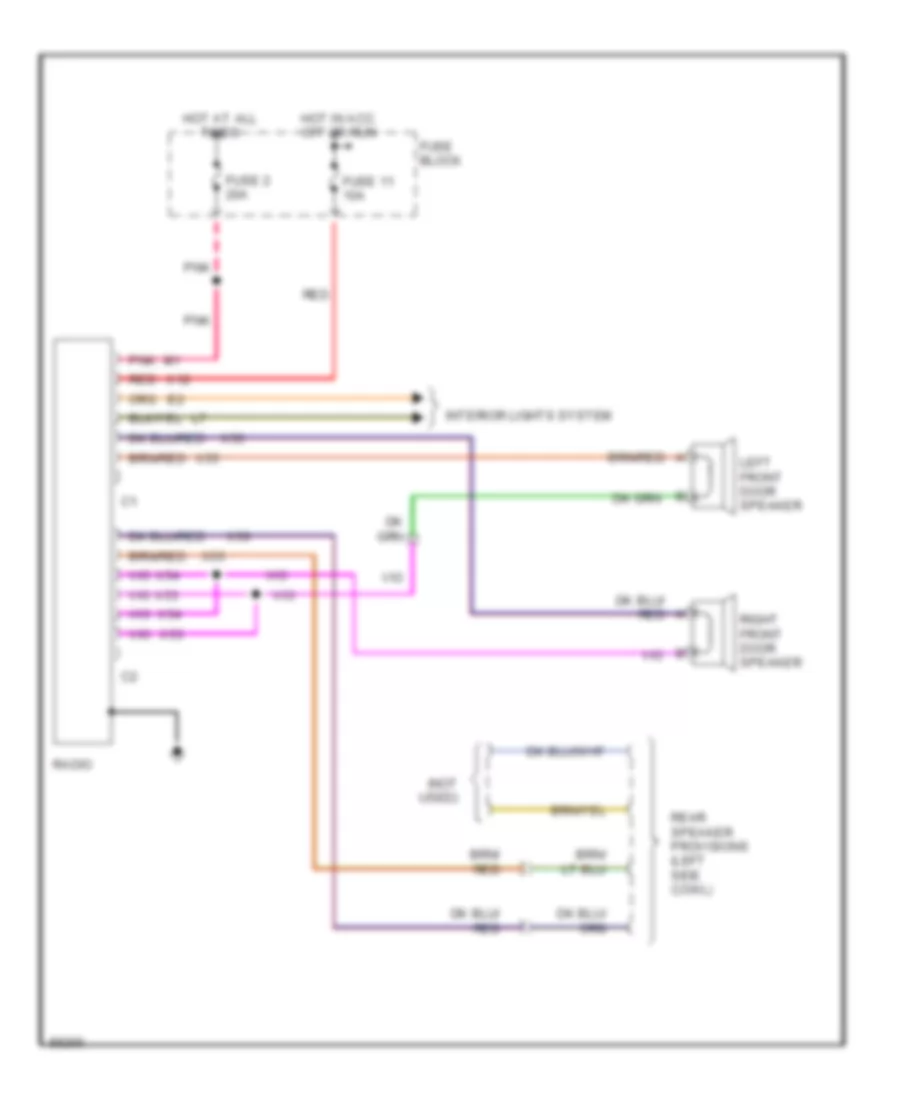

Электросхемы магнитолы, 2 акустических системы для Dodge Ram Wagon B250 1993

Электросхемы магнитолы, 2 акустических системы для Dodge Ram Wagon B250 1993 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Download PDF file

Электросхемы магнитолы, 2 акустических системы для Dodge Ram Wagon B250 1993 - Список элементов:

  • (not used)
  • Fuse 11 10a
  • Fuse 2 20a
  • Fuse block
  • Hot at all times
  • Hot in acc, off or run
  • Interior lights system
  • Left front door speaker
  • Pnk
  • Radio
  • Rear speaker provisions (left side cowl)
  • Red
  • Right front door speaker
  • X12
  • X53
  • X54
  • X55
  • X56

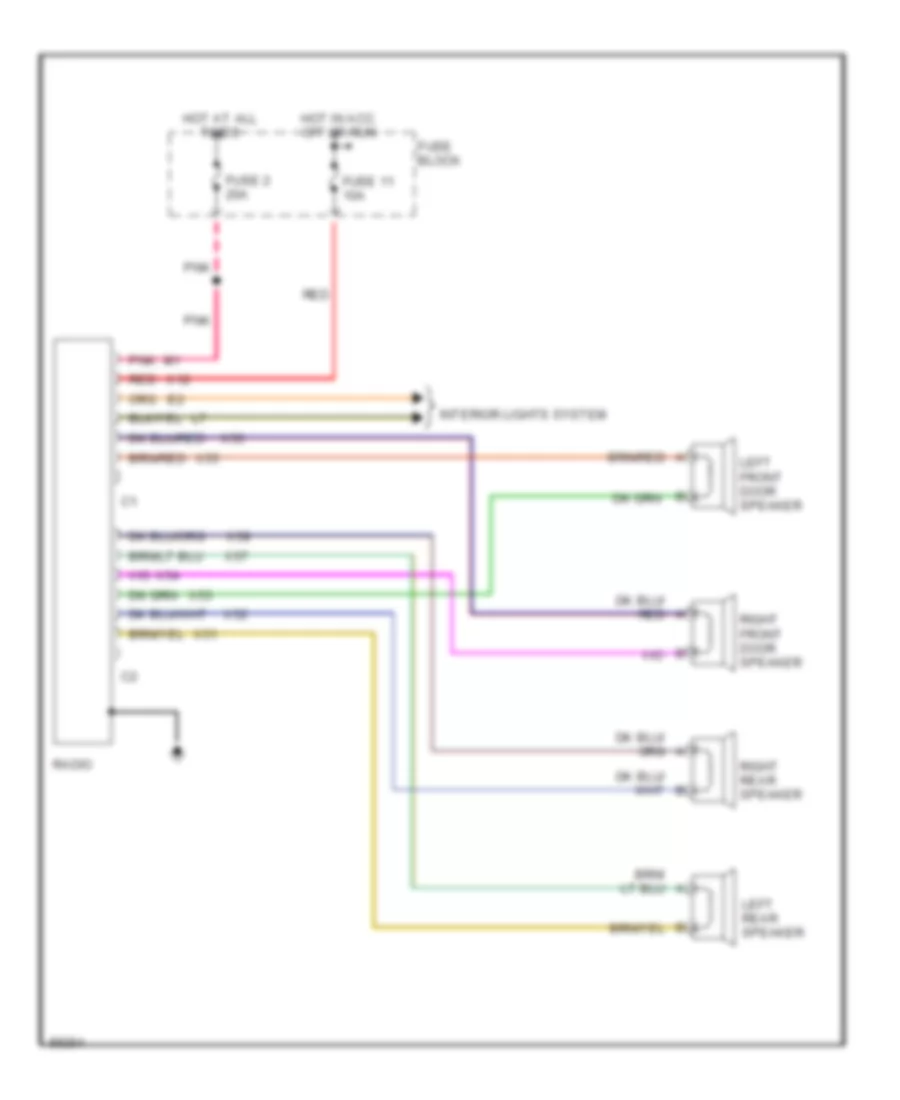

Электросхемы магнитолы, 4 акустических системы для Dodge Ram Wagon B250 1993

Электросхемы магнитолы, 4 акустических системы для Dodge Ram Wagon B250 1993 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Получить доступ ко всем электросхемам автомобиляDownload PDF file

Электросхемы магнитолы, 4 акустических системы для Dodge Ram Wagon B250 1993 - Список элементов:

  • Fuse 11 10a
  • Fuse 2 20a
  • Fuse block
  • Hot at all times
  • Hot in acc, off or run
  • Interior lights system
  • Left front door speaker
  • Left rear speaker
  • Pnk
  • Radio
  • Red
  • Right front door speaker
  • Right rear speaker
  • X12
  • X51
  • X52
  • X53
  • X54
  • X55
  • X56
  • X57
  • X58
