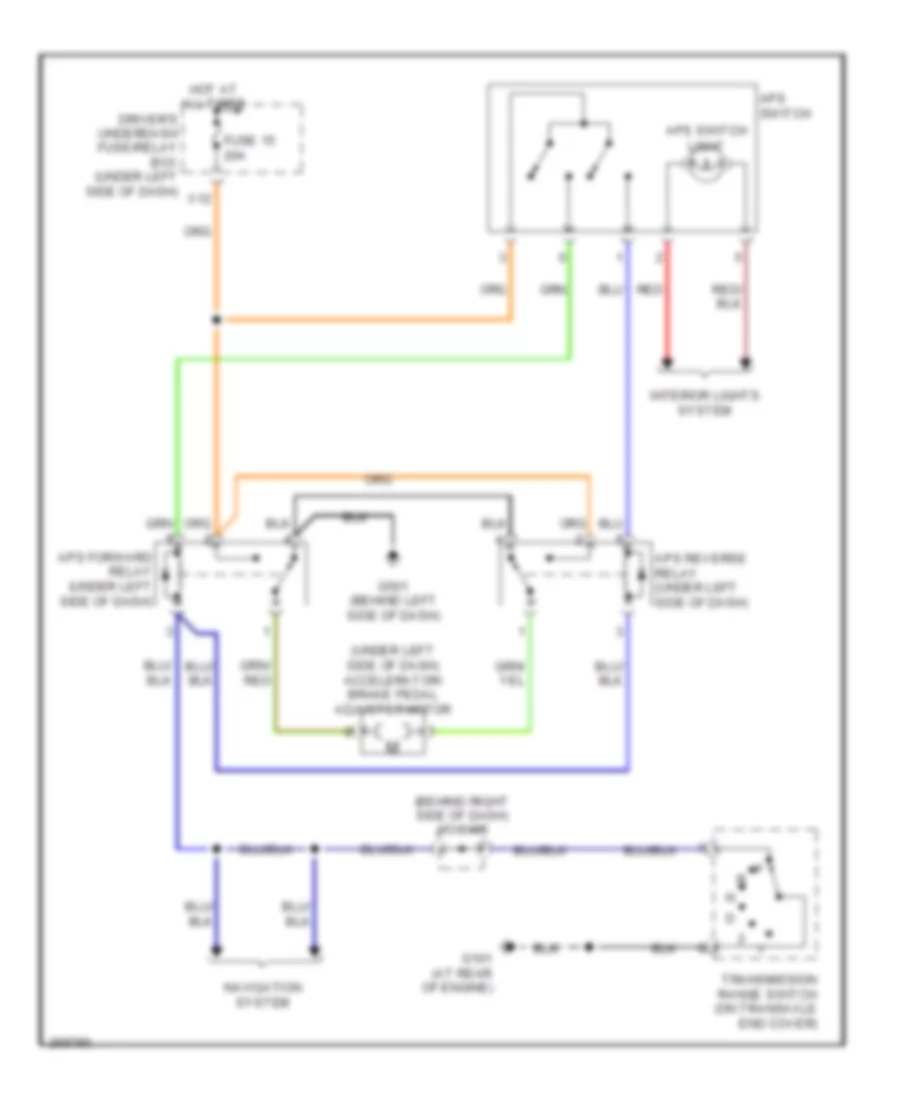

Электросхема регулировки положения педалей, совершая поездку для Honda Odyssey Touring 2007

Электросхема регулировки положения педалей, совершая поездку для Honda Odyssey Touring 2007 - Список элементов:

16
  • (behind right side of dash) j/c c405
  • (under left side of dash) accelerator/ brake pedal adjuster motor
  • Aps forward relay (under left side of dash)
  • Aps reverse relay (under left side of dash)
  • Aps switch
  • Driver's underdash fuse/relay box (under left side of dash)
  • Fuse 15 20a
  • G101 (at rear of engine)
  • G501 (behind left side of dash)
  • Hot at all times
  • Interior lights system
  • Light
  • Navigation system
  • Red
  • Transmission range switch (on transaxle end cover)
  • X12

Электросхема подогрева сидений для Honda Odyssey Touring 2007

Электросхема подогрева сидений для Honda Odyssey Touring 2007 - Список элементов:

28
  • Circuit breaker
  • Cushion
  • Driver's seat heater (under driver's seat)
  • Driver's seat heater switch
  • Driver's under-dash fuse/relay box (under left side of dash)
  • Front passenger's seat heater (under front passenger's seat)
  • Front passenger's seat heater switch
  • Fuse 30 10a
  • Fuse 6 15a
  • G11
  • G13
  • G14
  • G504 (behind right end of dash)
  • G602 (base of left ``b" pillar)
  • G651 (base of right ``b" pillar)
  • High
  • Hot at all times
  • Hot in on
  • Interior lights system
  • Low
  • N20
  • On indicators
  • Passenger's under-dash fuse/relay box (under right side of dash)
  • Red
  • Seat back
  • Seat heater relay
  • Seat heater switch light
  • Thermostat

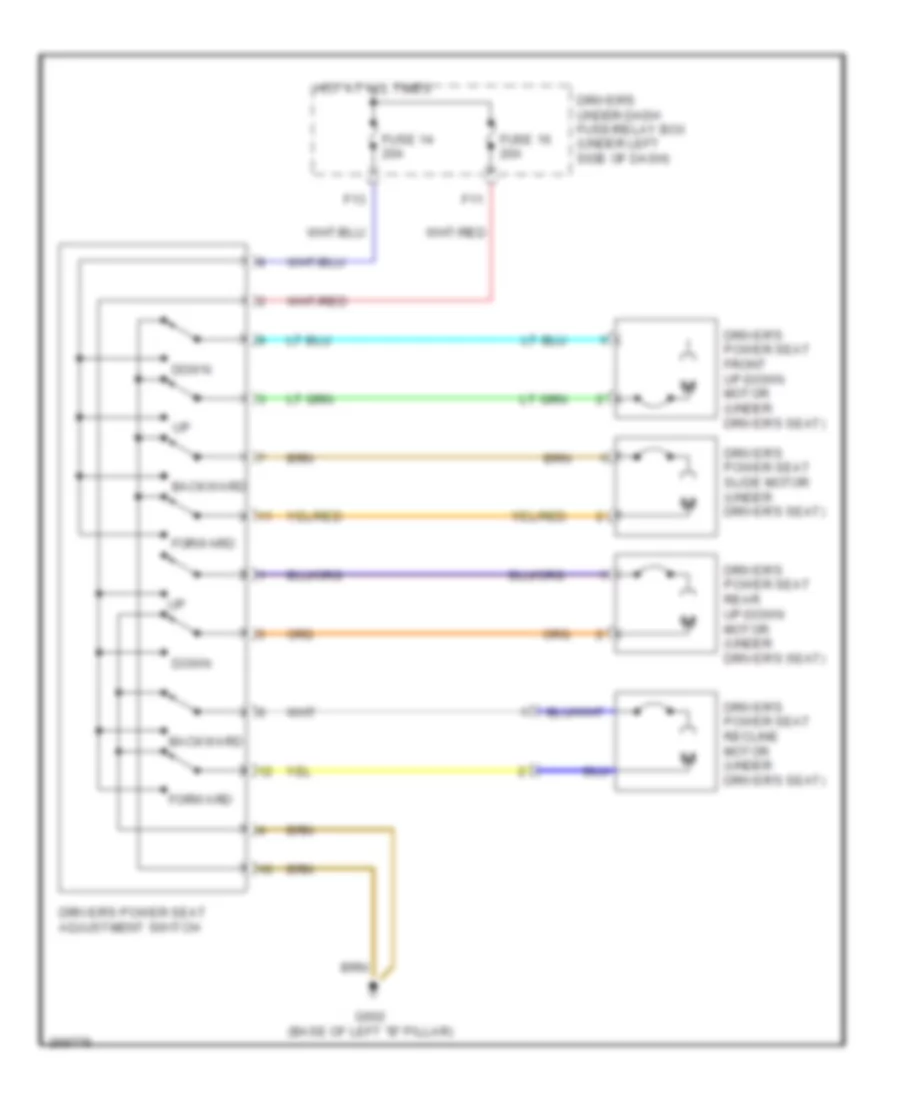

Электросхема привода сидений для Honda Odyssey Touring 2007

Электросхема привода сидений для Honda Odyssey Touring 2007 - Список элементов:

15
  • Backward
  • Down
  • Driver's power seat adjustment switch
  • Driver's power seat front up-down motor (under driver's seat)
  • Driver's power seat rear up-down motor (under driver's seat)
  • Driver's power seat recline motor (under driver's seat)
  • Driver's power seat slide motor (under driver's seat)
  • Driver's under-dash fuse/relay box (under left side of dash)
  • F11
  • F13
  • Forward
  • Fuse 14 20a
  • Fuse 16 20a
  • G602 (base of left "b" pillar)
  • Hot at all times
