Электросхемы Стеклоочистители и Стеклоомыватели Дворники MINI Cooper 2006

Стеклоочистители и Стеклоомыватели Дворники

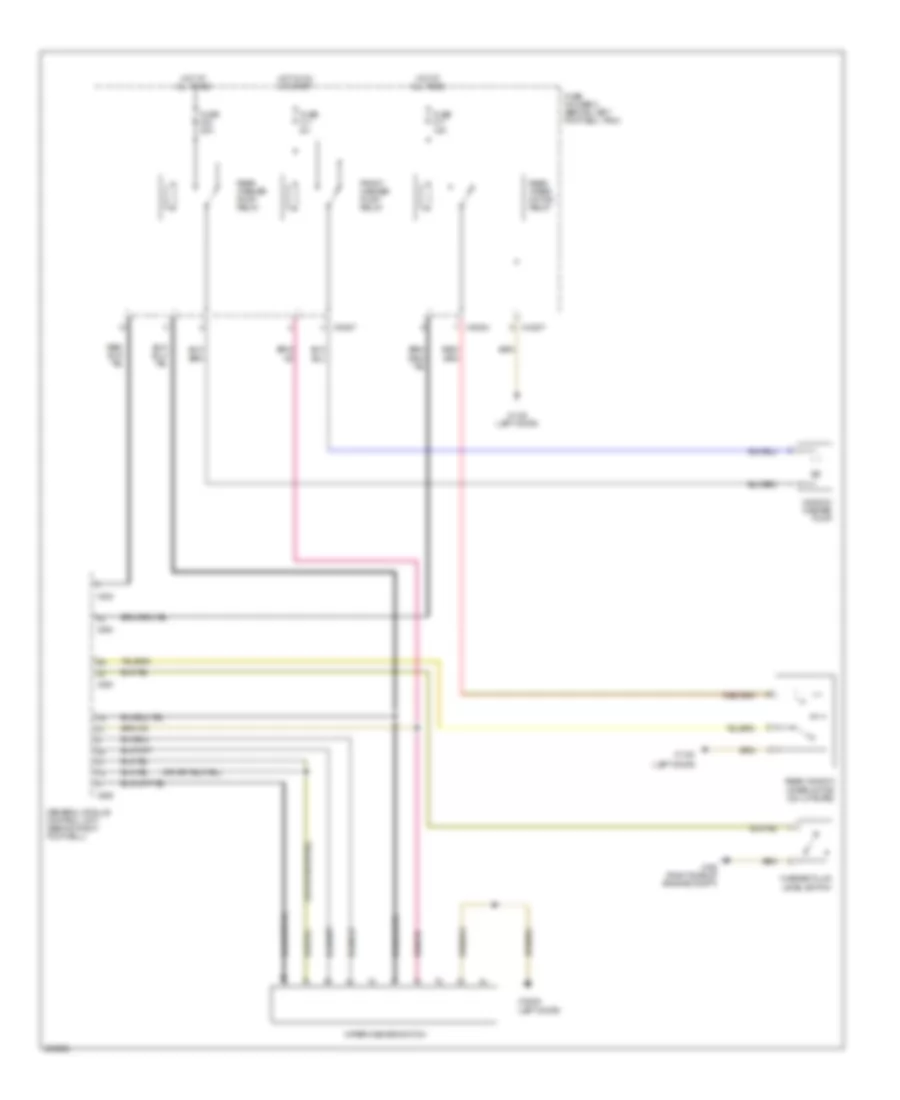

Электросхема передних стеклоочистителей дворников и омывателя лобового стекла, Кабриолет для MINI Cooper 2006

Электросхема передних стеклоочистителей дворников и омывателя лобового стекла, Кабриолет для MINI Cooper 2006 - Список элементов:

34

• (left side of engine compt)
• Computer data lines system
• Fast/ slow wiper motor relay
• Front washer pump relay
• Fuse f09 20a
• Fuse f11 5a
• Fuse f23 20a
• Fuse f7 5a
• Fuse holder 2 (behind left footwell trim)
• Fuse holder 3 (left side of engine compt)
• General module control unit (behind right footwell)
• Hot at all times
• Hot in accy,
• Hot in on or start
• Rain sensor (windshield top)
• Run and start
• Washer fluid level switch
• Washer pump
• Wiper motor
• Wiper motor relay
• Wiper/washer switch
• X10200
• X10207
• X1108 (left door)
• X13230 (under left rear seat)
• X165 (right side of engine compt)
• X175
• X253
• X254
• X255
• X332
• X4009
• X4010
• X4013

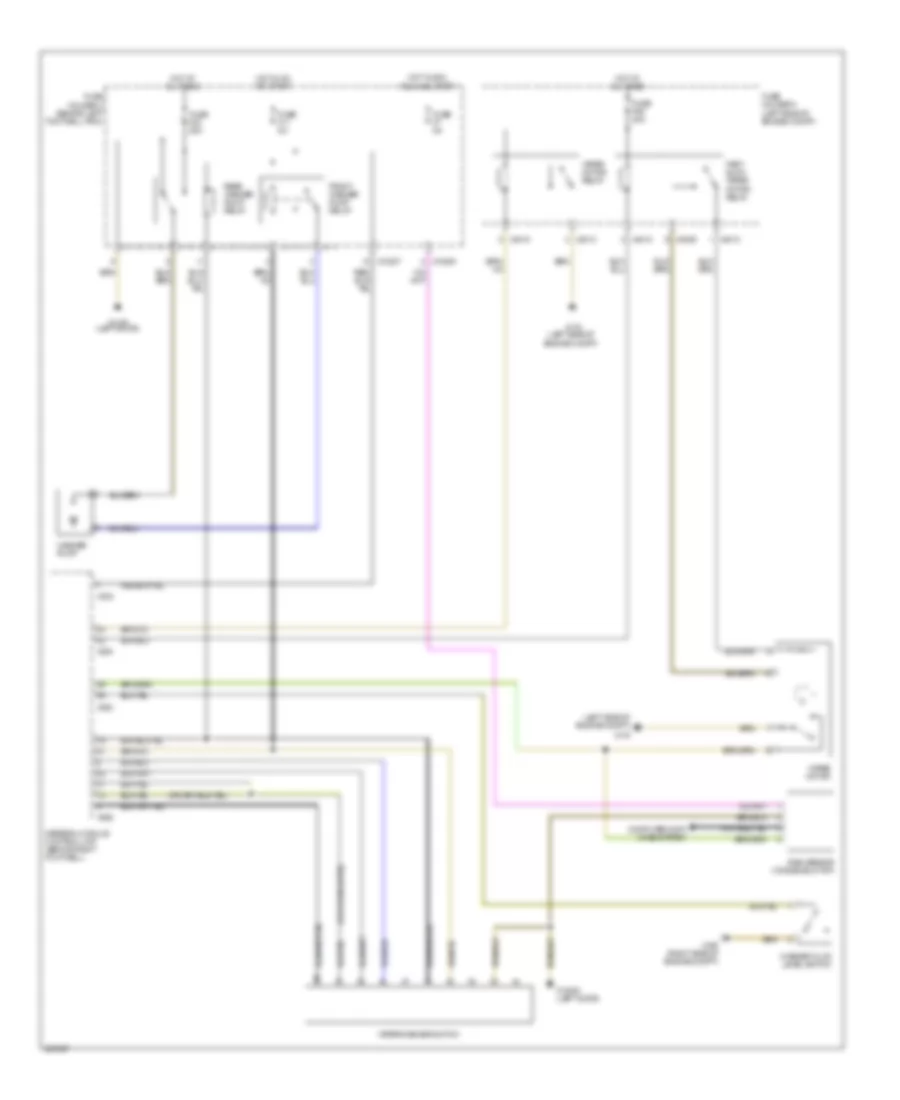

Электросхема передних стеклоочистителей дворников и омывателя лобового стекла, Кабриолет Except для MINI Cooper 2006

Электросхема передних стеклоочистителей дворников и омывателя лобового стекла, Кабриолет Except для MINI Cooper 2006 - Список элементов:

35

• (left side of engine compt)
• Computer data lines system
• Fast/ slow wiper motor relay
• Front washer pump relay
• Fuse f09 20a
• Fuse f11 5a
• Fuse f23 20a
• Fuse f7 5a
• Fuse holder 2 (behind left footwell trim)
• Fuse holder 3 (left side of engine compt)
• General module control unit (behind right footwell)
• Hot at all times
• Hot in acc,
• Hot in on or start
• Rain sensor (windshield top)
• Rear washer pump relay
• Run and start
• Washer fluid level switch
• Washer pump
• Wiper motor
• Wiper motor relay
• Wiper/washer switch
• X10200
• X10207
• X1108 (left door)
• X13230 (left door)
• X165 (right side of engine compt)
• X175
• X253
• X254
• X255
• X332
• X4009
• X4010
• X4013

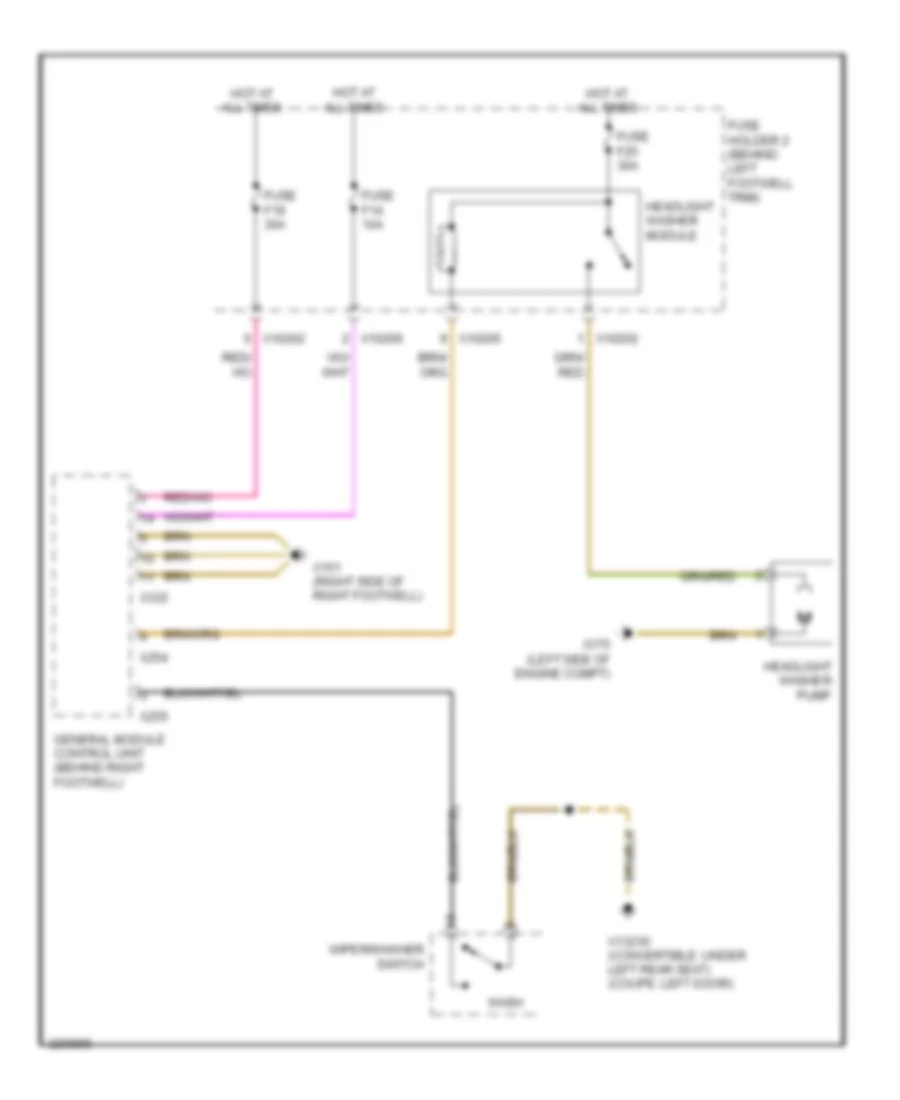

схема шайбы фары для MINI Cooper 2006

схема шайбы фары для MINI Cooper 2006 - Список элементов:

19

• Fuse f14 10a
• Fuse f19 30a
• Fuse f25 30a
• Fuse holder 2 (behind left footwell trim)
• General module control unit (behind right footwell)
• Headlight washer module
• Headlight washer pump
• Hot at all times
• Wash
• Wiper/washer switch
• X10202
• X10205
• X10206
• X13230 (convertible: under left rear seat) (coupe: left door)
• X151 (right side of right footwell)
• X175 (left side of engine compt)
• X254
• X255
• X332

Электросхема заднего стеклоочистителя дворника и омывателя для MINI Cooper 2006

Электросхема заднего стеклоочистителя дворника и омывателя для MINI Cooper 2006 - Список элементов:

25

• (left door)
• Front washer pump relay
• Fuse f11 5a
• Fuse f17 15a
• Fuse f23 20a
• Fuse holder 2 (behind left footwell trim)
• General module control unit (behind right footwell)
• Hot at all times
• Hot in on or start
• Rear washer pump relay
• Rear window wiper motor (on liftgate)
• Rear wiper motor relay
• Washer fluid level switch
• Window washer pump
• Wiper/washer switch
• X10204
• X10207
• X1108
• X1108 (left door)
• X13230 (left door)
• X165 (right side of engine compt)
• X253
• X254
• X255
• X332

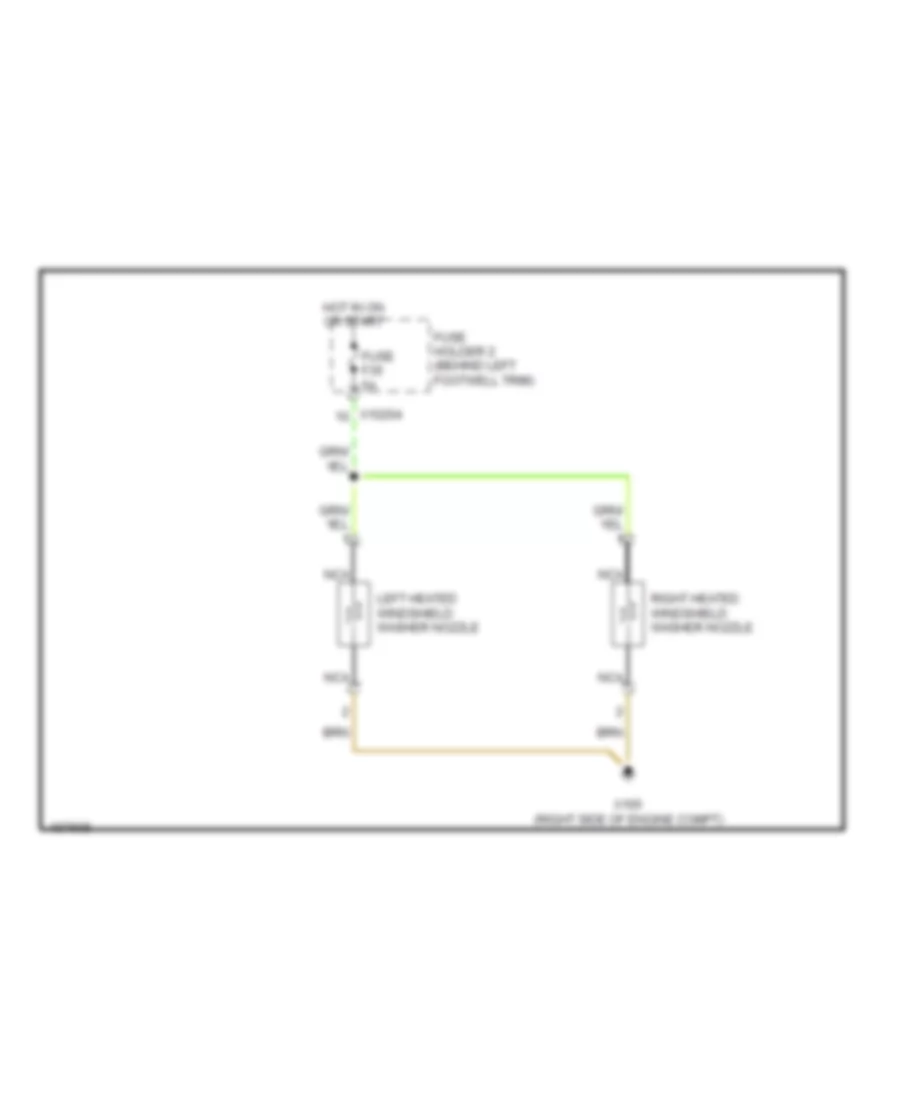

Электросхема быстрого подогрева шайбы для MINI Cooper 2006

Электросхема быстрого подогрева шайбы для MINI Cooper 2006 - Список элементов:

8

• Fuse f35 5a
• Fuse holder 2 (behind left footwell trim)
• Hot in on or start
• Left heated windshield washer nozzle
• Nca
• Right heated windshield washer nozzle
• X10204
• X165 (right side of engine compt)
