БЛОКИ УПРАВЛЕНИЯ КУЗОВОМ

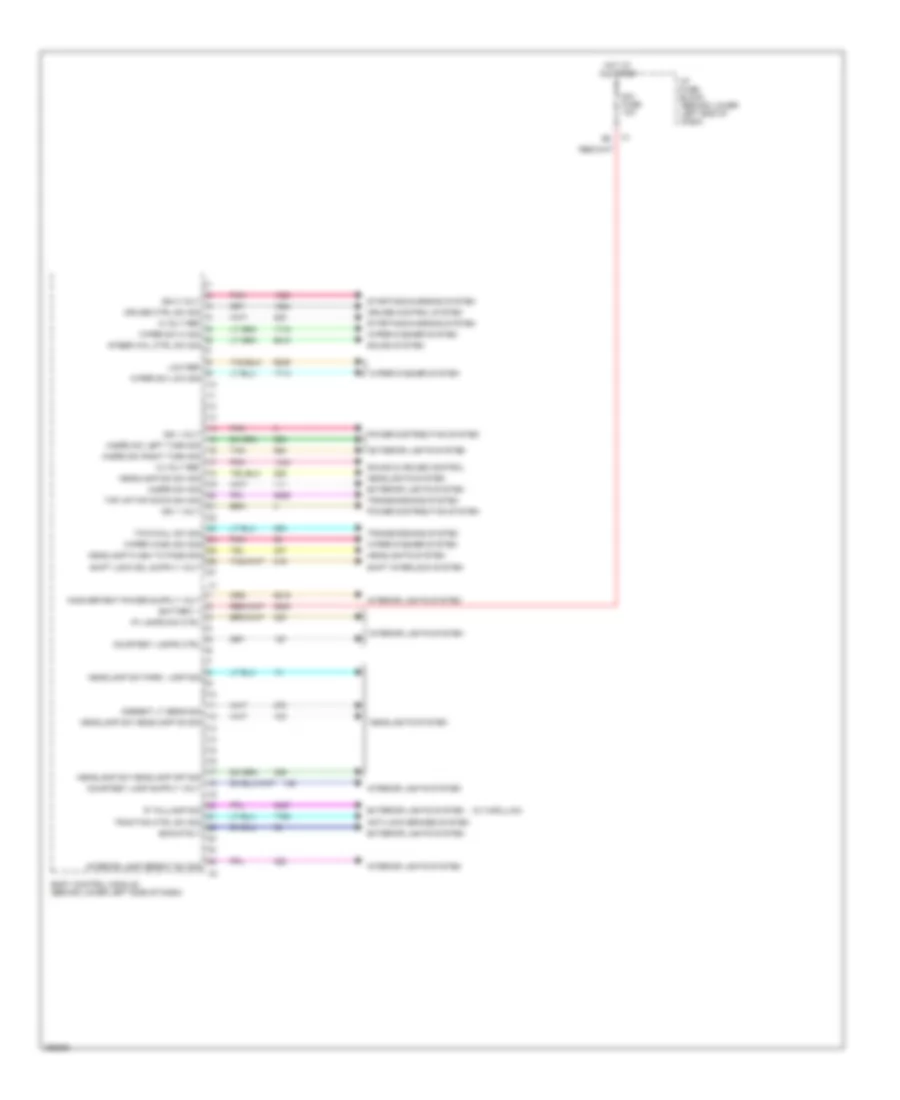

Электросхема блоков управления кузовом (1 из 3) для GMC Yukon Denali 2007

Электросхема блоков управления кузовом (1 из 3) для GMC Yukon Denali 2007 - Список элементов:

48

• (w/ cadillac)
• 12 volt ref
• 5 volt ref
• Ambient lt sens sig
• Anti-lock brakes system
• Battery +
• Bckup rly
• Body control module (behind lower left side of dash)
• Courtesy lamps ctrl
• Cruise control system
• Cruise ctrl sw sig
• Dim fuse 10a
• Exterior lights system
• Hazrd sw left turn sig
• Hazrd sw right turn sig
• Hazrd sw sig
• Headlamp dim sw sig
• Headlamp flash to pass sig
• Headlamp sw headlamp off sig
• Headlamp sw headlamp on sig
• Headlamp sw park lamp sig
• Headlights system
• Hot at all times
• I/p fuse block (behind lower left end of dash)
• I/p lamps dim ctrl
• Ign 0 volt
• Ign 1 volt
• Ign i volt
• Interior lamp defeat sw sig
• Interior lights system
• Low ref
• Pnk
• Power distribution system
• R taillamp sig
• Shift interlock system
• Sound & cruise control
• Sound system
• Starting/charging system
• Steer whl ctrl sw sig
• Tan
• Tap up/tap down sw sig
• Tow/haul sw sig
• Traction ctrl sw sig
• Transmissions system
• Wiper sw hi sig
• Wiper sw low sig
• Wiper wash sw sig
• Wiper/washer system

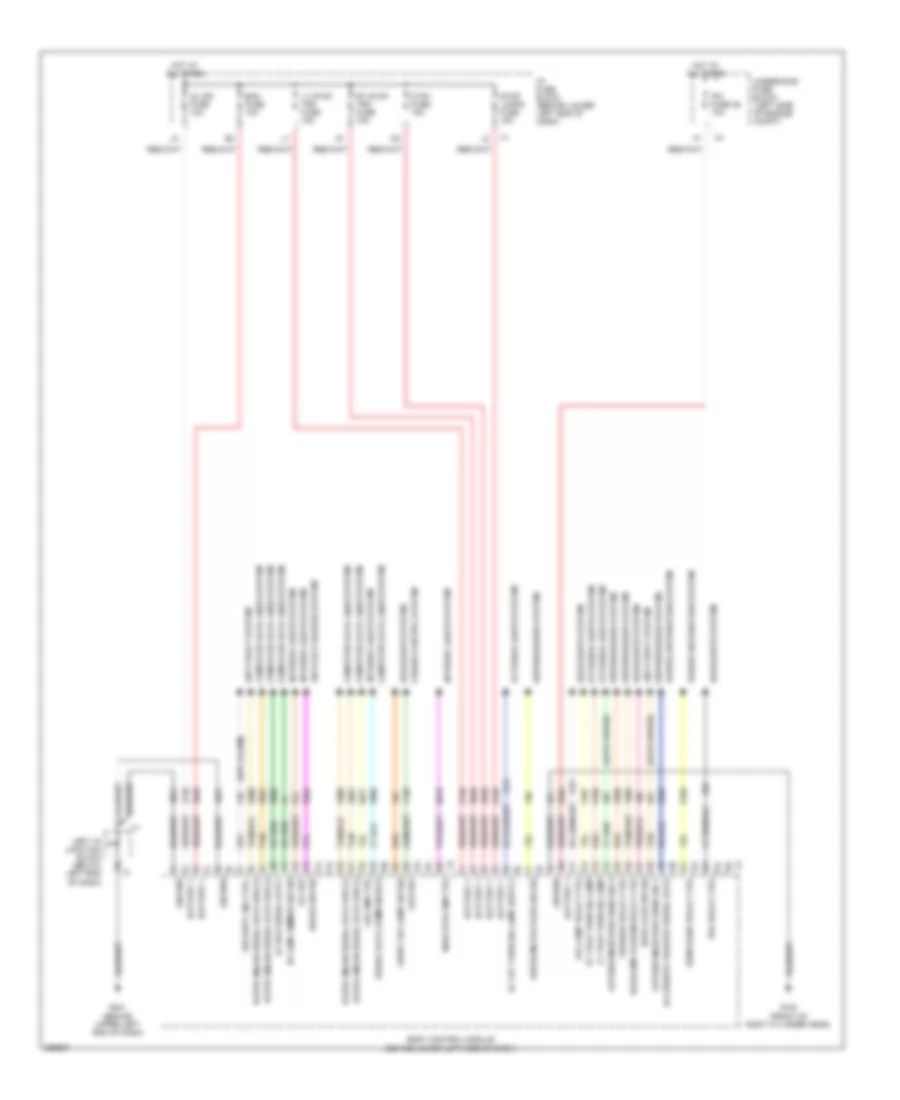

Электросхема блоков управления кузовом (2 из 3) для GMC Yukon Denali 2007

Электросхема блоков управления кузовом (2 из 3) для GMC Yukon Denali 2007 - Список элементов:

52

• (auto wiper)
• (spo alarm)
• 12v ref
• Accessory wakeup serial data
• Anti-lock brakes system
• Anti-theft system
• Battery +
• Bcm fuse 10a
• Body control module (behind lower left side of dash)
• Brake sw sig
• Computer data lines system
• Cruise control system
• Ctsy fuse 15a
• Drl relay ctrl
• Exterior lights system
• Fog lamp relay ctrl
• Front fog lamp sw sig
• G103 (front of right cylinder head)
• G201 (behind upper left end of dash)
• Ground
• Headlamp hi beam relay ctrl
• Headlights system
• Hi spd gmlan serial data bus (+)
• Hi spd gmlan serial data bus (-)
• Hood ajar sw sig
• Hot at all times
• I/p fuse block (behind lower left end of dash)
• I/p lamp dimmer sw sig
• Indicator dim ctrl
• Interior lights system
• Ipc fuse 46 10a
• Is lps fuse 10a
• Led dim ctrl
• Left i/p junction block (below left end of dash)
• Lo spd serial data
• Low ref
• Lt stop trn fuse 15a
• Lt trlr turn sig lamp
• Outside moisture sens sig 1
• Outside moisture sens sig 2
• Power distribution system
• Rt stop trn fuse 15a
• Rt trlr turn sig lamp
• Run/crank relay ctrl
• Security ind ctrl
• Serial data comm enable
• Stop lamps fuse 15a
• Tan
• Underhood fuse block (left side of engine compt)
• Washer relay ctrl
• Wiper motor park sw sig
• Wiper/washer system

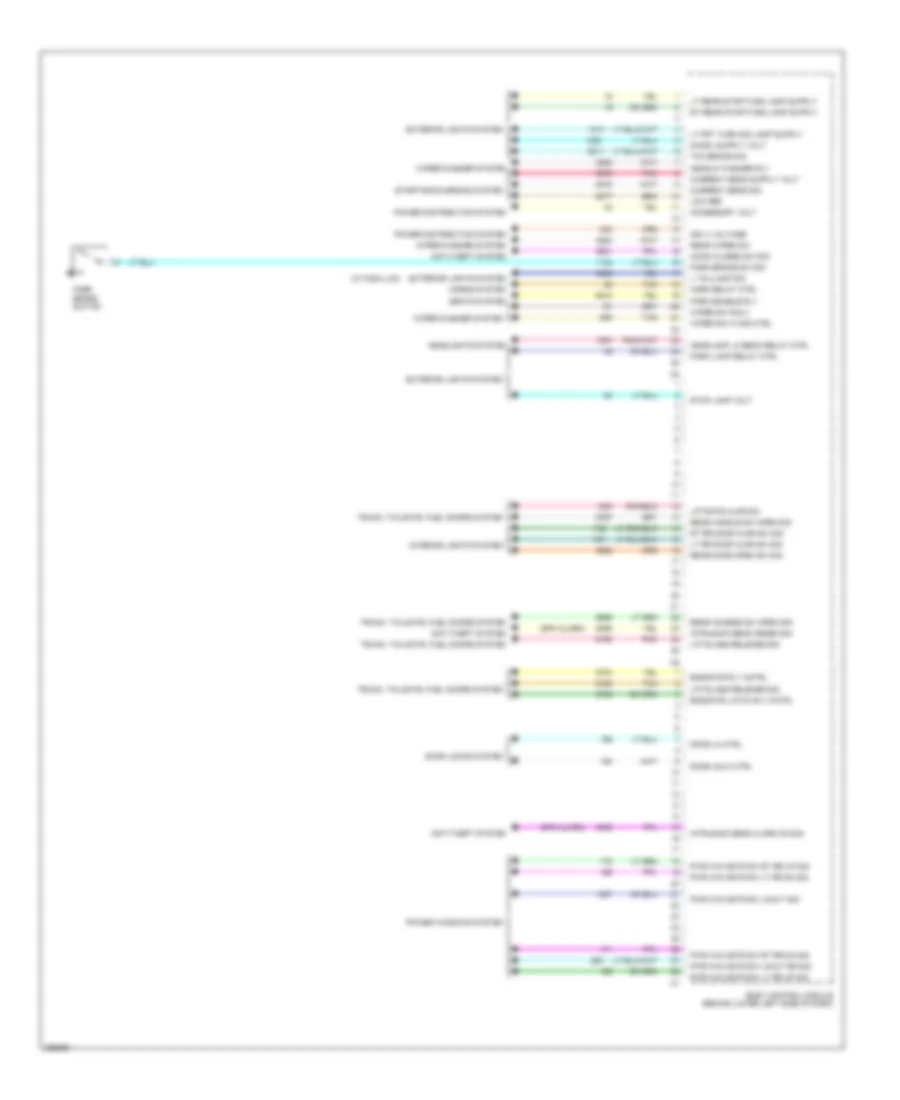

Электросхема блоков управления кузовом (3 из 3) для GMC Yukon Denali 2007

Электросхема блоков управления кузовом (3 из 3) для GMC Yukon Denali 2007 - Список элементов:

54

• (spo alarm)
• (w/ cadillac)
• Accessory volt
• Anti-theft system
• Body control module (behind lower left side of dash)
• Current sens sig
• Door lk ctrl
• Door locks system
• Door unlk ctrl
• Endgate latch rly cntrl
• Endgate rly cntrl
• Exterior lights system
• Headlamp lo beam relay ctrl
• Headlights system
• Headlp washer rly
• Hood closed sw sig
• Horn relay ctrl
• Horns system
• Ign iii voltage
• Interior lights system
• Intrusion sens alarm on sig
• Intrusion sens armed sig
• L taillamp sig
• Liftgate ajar sw
• Liftglass release sig
• Low ref
• Lt rr door ajar sw sig
• Park brake sw sig
• Park brake switch
• Park enable rly
• Park lamp relay ctrl
• Pnk
• Power distribution system
• Power windows system
• Pwr win mstr sw lkout rr sig
• Pwr win mstr sw lkout sig
• Pwr win mstr sw lt rr dn sig
• Pwr win mstr sw lt rr up sig
• Pwr win mstr sw rt rr dn sig
• Pwr win mstr sw rt rr up sig
• Rear access sw open sig
• Rear door open sw sig
• Rear handle sw open sig
• Rear wiper sw
• Rt rr door ajar sw sig
• Seats system
• Starting/charging system
• Stop lamp volt
• Tan
• Tcc brake sig
• Trunk, tailgate, fuel doors system
• Wiper sw hi sig ctrl
• Wiper sw sig 2
• Wiper/washer system
